JavaScript数据结构之图
图的相关术语

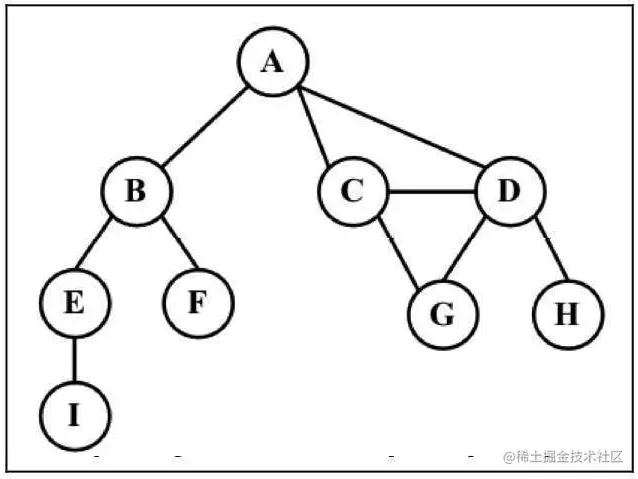

下图表示一个图：
- 相邻顶点 ： 由一条边连接在一起的顶点称为相邻顶点。比如，A和B是相邻的，A和D是相邻的，A和C是相邻的，A和E不是相邻的。
- 度 ： 一个顶点的度是其相邻顶点的数量。比如，A和其他三个顶点相连接，因此A的度为3; E和其他两个顶点相连，因此E的度为2。
- 路径 ： 路径是顶点v 1, v2,…, vk的一个连续序列，其中vi和vi+1是相邻的。以上一示意图中的图为例，其中包含路径A B E I和A C D G。
- 简单路径 ： 简单路径要求不包含重复的顶点。举个例子，A D G是一条简单路径。除去最后一个顶点（因为它和第一个顶点是同一个顶点），环也是一个简单路径，比如A D C A（最后一个顶点重新回到A）。
- 无环｜连通 ： 如果图中不存在环，则称该图是无环的。如果图中每两个顶点间都存在路径，则该图是连通的。

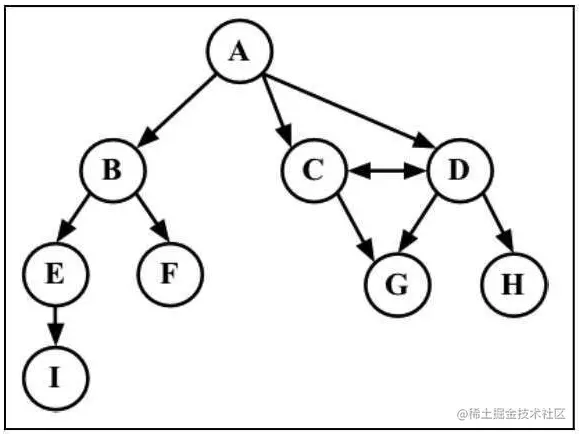

- 有向图和无向图 ： 图可以是无向的（边没有方向）或是有向的（有向图）。如下图所示，有向图的边有一个方向。
- 强连通 ：如果图中每两个顶点间在双向上都存在路径，则该图是强连通的。例如，C和D是强连通的，而A和B不是强连通的。
- 权 ： 图还可以是未加权的（目前为止我们看到的图都是未加权的）或是加权的。如下图所示，加权图的边被赋予了权值。
图的表示方式
- 邻接矩阵
- 邻接表
- 关联矩阵
创建Graph类
Class Graph{
constructor(isDirected = false) {
this.isDirected = isDirected // 是否有向
this.vertices = [] // 顶点列表
this.adjList = new Map() // 用 Map 对象保存邻接表
}
// 添加顶点
addVertex(v) {
if(!this.vertices.includes(v)) {
this.vertices.push(v)
this.adjList.set(v,[])
}
}
// 连接顶点
addEdge(v,w) {
if(!this.adjList.get(v)) { // 判断是否存在v顶点
this.addVertex(v) // 不存在则创建
}
if(!this.adjList.get(w)) { // 判断是否存在w顶点
this.addVertex(w) // 不存在则创建
}
this.adjList.get(v).push(w) // 将w放入v的相邻顶点中
if(!this.isDirected) { // 如果是无向图
this.adjList.get(w).push(v) // 则同时需要将v放入w的相邻顶点中
}
}
// 获取顶点
getVertices() {
return this.vertices
}
// 获取顶点邻接表
getAdjList() {
return this.adjList
}
// toString 返回图
// A -> B C D
// B -> A C
// C -> A B
// D -> A
toString() {
let s = ''
for(let i = 0; i < this.vertices.length; i++) {
s = s + `${this.vertices[i]} ->`
this.adjList.get(this.vertices[i]).map(vertex => {
s = s + ` ${vertex}`
})
s = s + '\n'
}
return s
}
}
图的遍历
和树数据结构类似，我们可以访问图的所有节点。有两种算法可以对图进行遍历：广度优先搜索（breadth-first search, BFS）和深度优先搜索（depth-first search, DFS）。图遍历可以用来寻找特定的顶点或寻找两个顶点之间的路径，检查图是否连通，检查图是否含有环，等等。
在实现算法之前，让我们来更好地理解一下图遍历的思想。
图遍历算法的思想是必须追踪每个第一次访问的节点，并且追踪有哪些节点还没有被完全探索。对于两种图遍历算法，都需要明确指出第一个被访问的顶点。
完全探索一个顶点要求我们查看该顶点的每一条边。对于每一条边所连接的没有被访问过的顶点，将其标注为被发现的，并将其加进待访问顶点列表中。
为了保证算法的效率，务必访问每个顶点至多两次。连通图中每条边和顶点都会被访问到。
广度优先遍历

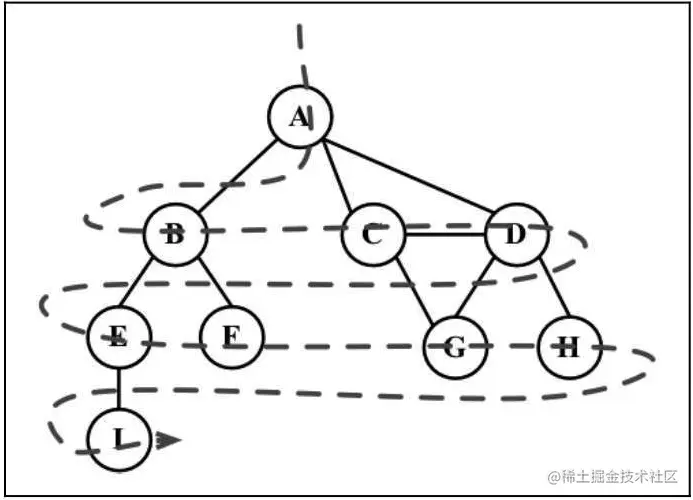

广度优先搜索算法会从指定的第一个顶点开始遍历图，先访问其所有的邻点（相邻顶点），就像一次访问图的一层。换句话说，就是先宽后深地访问顶点，如下图所示。
以下是从顶点v开始的广度优先搜索算法所遵循的步骤。
- 创建一个队列Q。
- 标注v为被发现的（灰色），并将v入队列Q。
- 如果Q非空，则运行以下步骤：
- 将u从Q中出队列；
- 标注u为被发现的（灰色）；
- 将u所有未被访问过的邻点（白色）入队列；
- 标注u为已被探索的（黑色）。
// 模拟枚举颜色
const Colors = {
WHITE: 0,
GREY: 1,
BLACK: 2
}
// 初始化顶点颜色
const initializeColor = (vertices) => {
let colors = {}
vertices.map(v => {
colors[v] = Colors.WHITE
})
return colors
}
const breadthFirstSearch = (graph,startVertex,cb) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const colors = initializeColor(vertices) // 初始化顶点颜色，使用colors对象保存映射
const queue = new Queue()
colors[startVertex] = Colors.GREY // 标记起点颜色
queue.enqueue(startVertex)// 加入队列开始访问
while(!enqueue.isEmpty()) {
let u = queue.dequeue() // 队列首节点出队，进行探索
let neighbors = adjList.get(u)
neighbors.map(v => { // 检查队列首元素相邻边
if(colors[v] === Colors.WHITE) { // 如果未被访问 则入队
colors[v] = Colors.GREY
queue.enqueue(v)
}
})
colors[u] = Colors.BLACK // 探索完毕，修改顶点为黑色
cb && cb(u) // 执行回调，操作节点
}
}
以上是通过广度优先算法遍历节点，但是通过这个思想，我们可以处理很多问题，如：计算两点间的距离，计算两点间的最短路径，下面来实现一下。
通过BFS算法记录两点间距离
const BFS = (graph,startVertex) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const distances = {} // 保存每个节点与起始节点的最短距离
const predecessors = {} // 保存每个节点的溯节点
const queue = new Queue()
const colors = initializeColor(vertices) // 初始化顶点颜色，使用colors对象保存映射
vertices.map(v => { // init distances | predecessors
distances[v] = 0
predecessors[v] = null
})
colors[startVertex] = Colors.GREY // 标记起点颜色
queue.enqueue(startVertex)// 加入队列开始访问
while(!queue.isEmpty()) {
let u = queue.dequeue()
let neighbors = adjList.get(u)
nerghbors.map(v => {
if(colors[v] === Colors.WHITE) {
colors[vertex] = Colors.GREY
distances[vertex] = distances[u] + 1
predecessors[vertex] = u
queue.enqueue(vertex)
}
})
colors[u] = Colors.BLACK // 探索完毕，修改顶点为黑色
}
return {
distances,
predecessors
}
}
在上述的方法中，我们可以通过BFS返回的 distances 和 predecessors 对象我们可以拿到每个顶点距起点的距离和前溯节点。
通过这两个对象，我们还可以得出节点之间的具体最短路径，我们来实现一下。
const getShortestPath = (graph,v,w) => {
let result = BFS(graph,v)
let shortestDistance = result.distances[w]
let final = w
let shortestPath = `${final}`
for(let i = 0; i < shortestDistance; i++) {
final = result.predecessors[final]
shortestPath = `${final} -> ` + shortestPath
}
return shortestPath
}
深度优先遍历

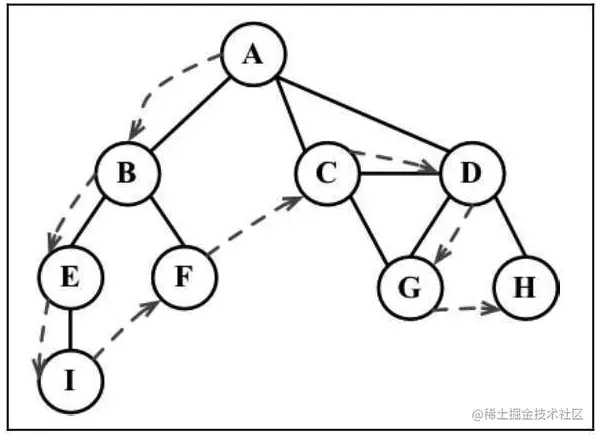

深度优先搜索算法将会从第一个指定的顶点开始遍历图，沿着路径直到这条路径最后一个顶点被访问了，接着原路回退并探索下一条路径。换句话说，它是先深度后广度地访问顶点，如下图所示。
深度优先搜索算法不需要一个源顶点。 在深度优先搜索算法中，若图中顶点v未访问，则访问该顶点v。
要访问顶点v，照如下步骤做：
- 标注v为被发现的（灰色）；
- 对于v的所有未访问（白色）的邻点w，访问顶点w；
- 标注v为已被探索的（黑色）。
如你所见，深度优先搜索的步骤是递归的，这意味着深度优先搜索算法使用栈来存储函数调用（由递归调用所创建的栈）。
算法实现如下:
const depthFirstSearchVisit = (vertex,colors,adjList,cb) => {
if(colors[vertex] === Colors.WHITE) {
colors[vertex] = GREY
cb && cb(vertex)
let neighbors = adjList.get(vertex)
neighbors.map(v => {
depthFirstSearchVisit(v,colors,adjList,cb)
})
colors[vertex] = Colors.BLACK
}
}
const depthFirstSearch = (graph,cb) => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const colors = initializeColor(vertices)
vertices.map(vertex => {
depthFirstSearchVisit(vertex,colors,adjList,cb)
})
}
以上是深度优先遍历算法的实现，在此基础上，我们可以解决很多问。
对于给定的图G，我们希望深度优先搜索算法遍历图G的所有节点，构建“森林”（有根树的一个集合）以及一组源顶点（根），并输出两个数组：发现时间和完成探索时间，下面我们来实现一下。
通过图G，构建森林
const DFS = graph => {
const vertices = graph.getVertices()
const adjList = graph.getAdjList()
const colors = initializeColor(vertices)
const d = {}
const f = {}
const p = {}
const time = {count: 0}
vertices.map(v => {
f[v] = 0
d[v] = 0
p[v] = null
})
vertices.map(vertex => {
if(colors[vertex] === Colors.WHITE) {
DFSVisit(vertex,colors,adjList,d,f,p,time)
}
})
return {
discovery: d,
finished: f,
predecessors: p
}
}
const DFSVisit = (vertex,colors,adjList,d,f,p,time) => {
colors[vertex] = Colors.GREY
d[vertex] = ++time.count
let neighbors = adjList.get(vertex)
for(let i = 0; i < neighbors.length; i++) {
if(colors[neighbors[i]] === Colors.WHITE) {
p[neighbors[i]] = vertex
DFSVisit(neighbors[i],colors,adjList,d,f,p,time)
}
}
colors[vertex] = Colors.BLACK
f[vertex] = ++time.count
}
通过上述 DFS 算法得到的信息，我们可以完成拓扑排序。
拓扑排序

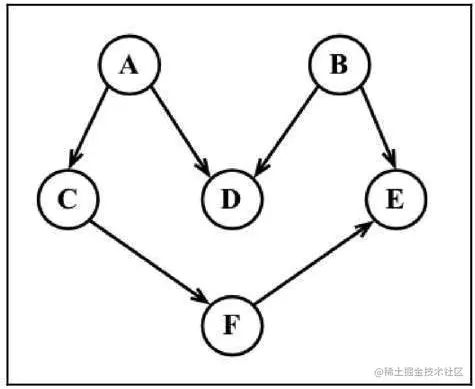

给定下图，假定每个顶点都是一个我们需要去执行的任务。
这是一个有向图，意味着任务的执行是有顺序的。例如，任务F不能在任务A之前执行。注意这个图没有环，意味着这是一个无环图。所以，我们可以说该图是一个有向无环图（DAG）。
当我们需要编排一些任务或步骤的执行顺序时，这称为拓扑排序（topologicalsorting，英文亦写作topsort或是toposort）。在日常生活中，这个问题在不同情形下都会出现。例如，当我们开始学习一门计算机科学课程，在学习某些知识之前得按顺序完成一些知识储备（你不可以在上算法I课程前先上算法II课程）。
拓扑排序只能应用于DAG。下面我们来实现一下拓扑排序。
const graph = new Graph(true)
const vertices = ["A","B","C","D","E","F"]
vertices.map(v => {
graph.addVertex(v)
})
graph.addEdge('A','C')
graph.addEdge('A','D')
graph.addEdge('B','D')
graph.addEdge('B','E')
graph.addEdge('C','F')
graph.addEdge('F','E')
// ------------------- 创建有向图
const result = DFS(graph)
const finishedTimes = result.finished
let s = ''
// 根据结束的时间，从大到小找出完成顺序
for(let i = 0; i < vertices.length; i++) {
let maxTime = 0;
let maxVertex = null
for(let j = 0; j < Object.values(finishedTimes).length; j++) {
if(Object.values(finishedTimes)[j] > maxTime) {
maxTime = Object.values(finishedTimes)[j]
maxVertex = Object.keys(finishedTimes)[j]
}
}
s = s + ' -> ' + maxVertex
delete finishedTimes[maxVertex]
}
console.log(s); // B -> A -> D -> C -> F -> E
执行了上述代码，我们可以得到拓扑排序结果：
B -> A -> D -> C -> F -> E (排序结果不唯一)
