类图（ClassDiagram） 是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。它主要用于描述软件系统的结构化设计，帮助人们简化对软件系统的理解，它是系统分析与设计阶段的重要产物，也是系统编码与测试的重要模型依据。
一、类
类（Class）是指具有相同属性、方法和关系的对象的抽象，它封装了数据和行为，是面向对象程序设计（OOP）的基础，具有封装性、继承性和多态性等三大特性。在UML类图中类的表示如下图：
描述类的三部分内容：类名（Name）、属性（Attribute）和 操作（Operations）。
注： 关于“可见性”，可以看这里Java访问控制符。在类图中的可见性公有（Public）、私有（Private）、受保护（Protected）和朋友（Friendly）分别用符号+、-、#、~来表示。
二、接口
接口（Interface）是一种特殊的类，它具有类的结构但不可被实例化，只可以被子类实现。它包含抽象操作，但不包含属性。它描述了类或组件对外可见的动作。在UML类图中接口的表示如下图：
三、类之间的关系
- 泛化（Generalization）关系 泛化关系是对象之间耦合度最大的一种关系，是子类与父类之间的关系，是继承关系，是 is-a 的关系。
在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。如下图：
- 实现（Realization）关系
实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。
在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。如下图：
- 关联（Association）关系
关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系。关联可以是双向的，也可以是单向的。

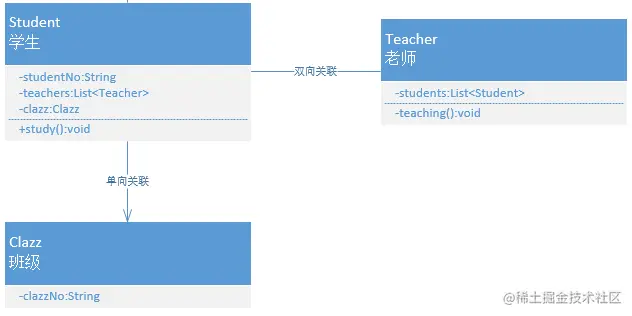

在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。也可以在关联线的两端标注角色名，代表两种不同的角色。如下图：
- 组合（Composition）关系
组合关系也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 contains-a 关系。
在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。
在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。如下图：
- 聚合（Aggregation）关系
聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系，是has-a的关系。
聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。

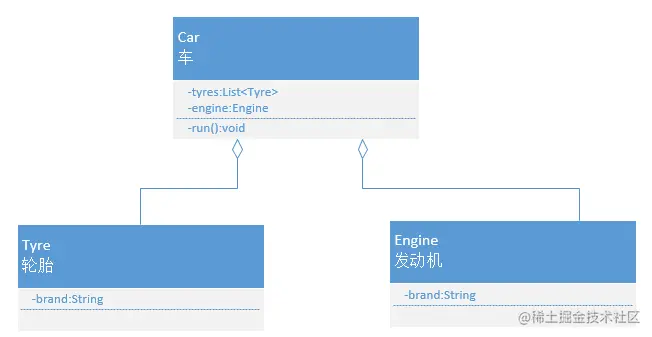

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。
- 依赖关系(Dependency)
依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

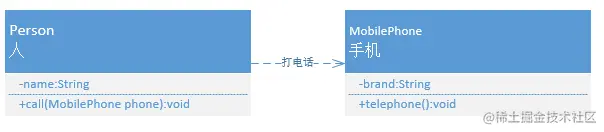

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。
