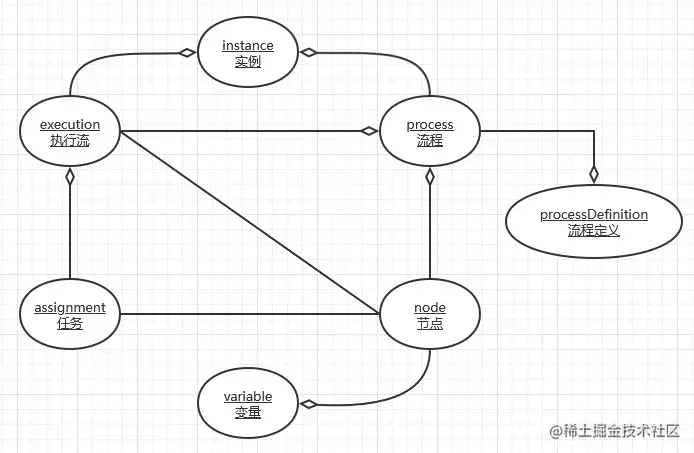

审批流引擎
以下bp_ru_开头的表分别有对应的归档表bp_hi_*。
| 名称 | 说明 |
|---|
| bp_ru_instance | 实例 |
| bp_ru_process | 流程 |
| bp_ru_node | 节点 |
| bp_ru_execution | 执行流 |
| bp_ru_assignment | 任务 |
| bp_ru_assignment_suspended | 任务挂起记录 |
| bp_ru_variable | 变量 |
| bp_ru_operation | 操作记录 |
bp_ru_instance
| 名称 | 说明 |
|---|
| id | 主键 |
| process_definition_id | 流程定义ID |
| entity_key | 审批对象标识 |
| entity_type | 审批对象类型 |
| status_code | 审批状态 |
| ... | |
bp_ru_process
| 名称 | 说明 |
|---|
| id | 主键 |
| instance_id | 实例ID |
| parent_id | 父流程ID |
| parent_node_id | 父节点ID |
| status_code | 状态代码 |
| ... | |
bp_ru_node
| 名称 | 说明 |
|---|
| id | 主键 |
| instance_id | 实例ID |
| process_id | 流程ID |
| process_definition_id | 流程定义ID |
| node_code | 节点代码 |
| status_code | 节点状态 |
| ... | |
bp_ru_execution
| 名称 | 说明 |
|---|
| id | 主键 |
| instance_id | 实例ID |
| process_id | 流程ID |
| node_id | 节点ID |
| status_code | 执行流状态 |
| ... | |
bp_ru_assignment
| 名称 | 说明 |
|---|
| id | 主键 |
| instance_id | 实例ID |
| execution_id | 执行流ID |
| node_id | 节点ID |
| person_id | 人员ID |
| status_code | 任务状态 |
| last_operation_code | 最后操作 |
| ... | |
审批流查询
| 名称 | 说明 |
|---|
| bp_approval_entity | 审批对象,每次提交都会新增记录 |
| bp_approval_history | 审批历史 |
bp_approval_entity
| 名称 | 说明 |
|---|
| id | 主键 |
| entity_key | 审批对象标识 |
| entity_type | 审批对象类型 |
| instance_id | 实例ID |
| status_code | 审批状态 |
| ... | |
bp_approval_history
| 名称 | 说明 |
|---|
| id | 主键 |
| entity_key | 审批对象标识 |
| entity_type | 审批对象类型 |
| approval_entity_id | 实例ID |
| operation_id | 操作记录ID |
| operator_id | 操作人ID |
| operation_code | 操作代码 |
| ... | |

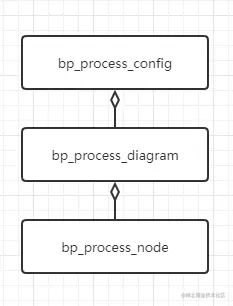

审批流配置
| 名称 | 说明 |
|---|
| bp_process_config | 流程配置 |
| bp_process_diagram | 流程图 |
| bp_process_node | 流程图节点 |
bp_process_config
| 名称 | 说明 |
|---|
| id | 主键 |
| process_code | 代码 |
| process_name | 名称 |
| ... | |
bp_process_diagram
| 名称 | 说明 |
|---|
| id | 主键 |
| process_config_id | 流程配置ID |
| process_content | 流程内容 |
| content_format | 流程内容格式 |
| content_version | 流程内容版本 |
| ... | |
审批流类型
| 名称 | 说明 |
|---|
| bp_type | 类型 |
| bp_type_link | 链接 |
审批流模型
| 名称 | 说明 |
|---|
| bp_model | 模型 |
| bp_model_field | 字段 |
| bp_model_condition | 条件 |
| bp_model_person | 人员 |
