什么是单臂路由？

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

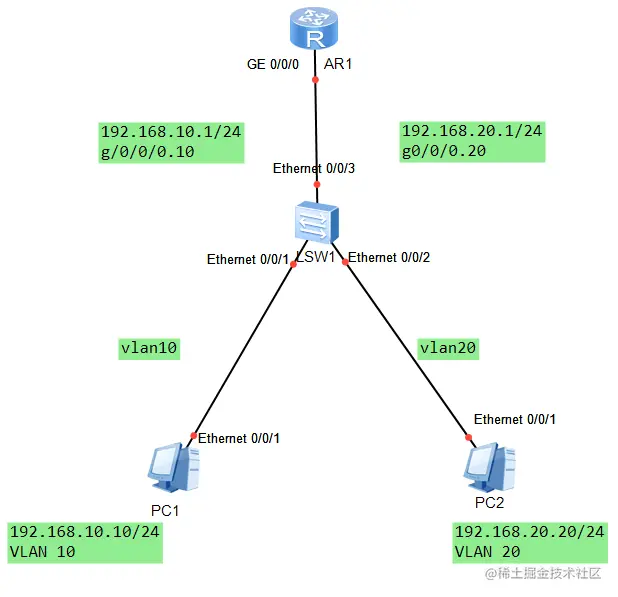

实验拓扑和IP地址规划如图：

本次试验是为了验证单臂路由是否能让两个vlan的设备互通

交换机代码设置

1.undo info en  (关闭系统提示)
2.vlan batch 10 20  （新建vlan10和20）
3.int e0/0/1  （进入e0/0/1接口）
4.port link-type access  （设置此接口为access接口）
5.port default vlan 10  (设置e0/0/1接口为vlan10的默认接口）
6.undo shut down (打开接口)


7int e0/0/2接口
8.port link-type access（设置此节点为access类型接口）
9.port defalut vlan 20  （设置0/0/2接口为vlan20的默认接口）
10.undo shut down  （打开接口）

11.int e0/0/3  （进入e0/0/3接口）
12.port link-type trunk  (设置此接口为trunk接口)
13.port trunk allow-pass vlan all  (所有的vlan都可以通过此接口)
14.undo shutdown

路由器代码设置

1.int g0/0/0.10  (创建此物理接口下的虚拟子接口并且进入)
2.dot1q termination vid 10  （dot1q协议开设一个叫vid10的终端接口）
3.ip add 192.168.20.1 24  （加入pc1的ip地址）
4.arp broadcast enable  （打开此接口arp功能）
6.undo shutdown  (打开接口)

#设置交换机虚拟接口g0/0/0.20
7.int g0/0/0.20
8.dot1q termination vid 20  （dot1q协议开设一个交vid20的终端接口）
9.ip add 192.168.20.1 24   （加入pc2的ip地址）
10.undo shutdown  （打开接口）
11.arp broadcast enable (打开此接口arp功能)
12.display interface brief  (查看当前接口状态)

此时已经设置完成，下面需要查看处于不通vlan下的pc1ping一下pc2的ip地址，如果可以通，说明试验成功
