流程图
语法解释：graph 关键字就是声明一张流程图，TD 表示的是方向，这里的含义是 Top-Down 由上至下。LR 表示 Left-Right。
流程图
语法解释：graph 关键字就是声明一张流程图，TD 表示的是方向，这里的含义是 Top-Down 由上至下。LR 表示 Left-Right。
graph TD;
A-->B;
A-->C;
B-->D;
graph TD;
A-->B;
A-->C;
B-->D;
graph LR
A[方形] -->B(圆角)
B --> C{条件a}
C -->|a=1| D[结果1]
C -->|a=2| E[结果2]
graph LR
A[方形] -->B(圆角)
B --> C{条件a}
C -->|a=1| D[结果1]
C -->|a=2| E[结果2]
时序图
语法解释：->> 代表实线箭头，-->> 则代表虚线。
sequenceDiagram
A->>B: Hello John, how are you?
B-->>A: Great!
sequenceDiagram
A->>B: Hello John, how are you?
B-->>A: Great!
状态图
语法解释：[*] 表示开始或者结束，如果在箭头右边则表示结束。
stateDiagram
[*] --> s1
s1 --> [*]
stateDiagram
[*] --> s1
s1 --> [*]
类图
语法解释：<|-- 表示继承，+ 表示 public，- 表示 private。
classDiagram
Animal <|-- Duck
Animal <|-- Fish
Animal <|-- Zebra
Animal : +int age
Animal : +String gender
Animal: +isMammal()
Animal: +mate()
class Duck{
+String beakColor
+swim()
+quack()
}
class Fish{
-int sizeInFeet
-canEat()
}
class Zebra{
+bool is_wild
+run()
}
classDiagram
Animal <|-- Duck
Animal <|-- Fish
Animal <|-- Zebra
Animal : +int age
Animal : +String gender
Animal: +isMammal()
Animal: +mate()
class Duck{
+String beakColor
+swim()
+quack()
}
class Fish{
-int sizeInFeet
-canEat()
}
class Zebra{
+bool is_wild
+run()
}
甘特图
甘特图一般用来表示项目的计划排期，目前在工作中经常会用到。
语法也非常简单，从上到下依次是图片标题、日期格式、项目、项目细分的任务。
gantt
title 工作计划
dateFormat YYYY-MM-DD
section Section
A task :a1, 2020-01-01, 30d
Another task :after a1 , 20d
section Another
Task in sec :2020-01-12 , 12d
another task : 24d
gantt
title 工作计划
dateFormat YYYY-MM-DD
section Section
A task :a1, 2020-01-01, 30d
Another task :after a1 , 20d
section Another
Task in sec :2020-01-12 , 12d
another task : 24d
饼图
饼图使用 pie 表示，标题下面分别是区域名称及其百分比。
pie
title Key elements in Product X
"Calcium" : 42.96
"Potassium" : 50.05
"Magnesium" : 10.01
"Iron" : 5
pie
title Key elements in Product X
"Calcium" : 42.96
"Potassium" : 50.05
"Magnesium" : 10.01
"Iron" : 5

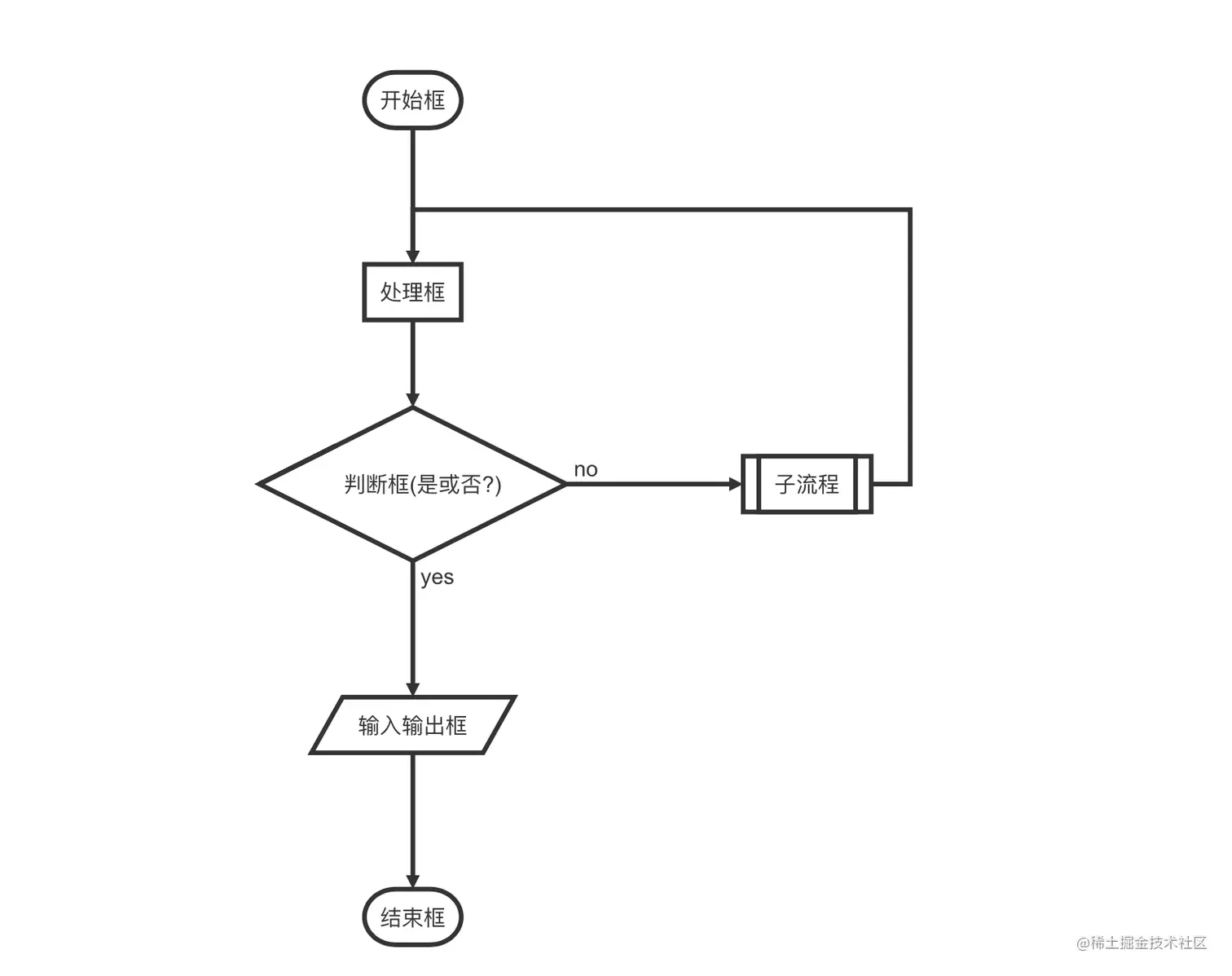

标准流程图源码格式
st=>start: 开始框
op=>operation: 处理框
cond=>condition: 判断框(是或否?)
sub1=>subroutine: 子流程
io=>inputoutput: 输入输出框
e=>end: 结束框
st->op->cond
cond(yes)->io->e
cond(no)->sub1(right)->op

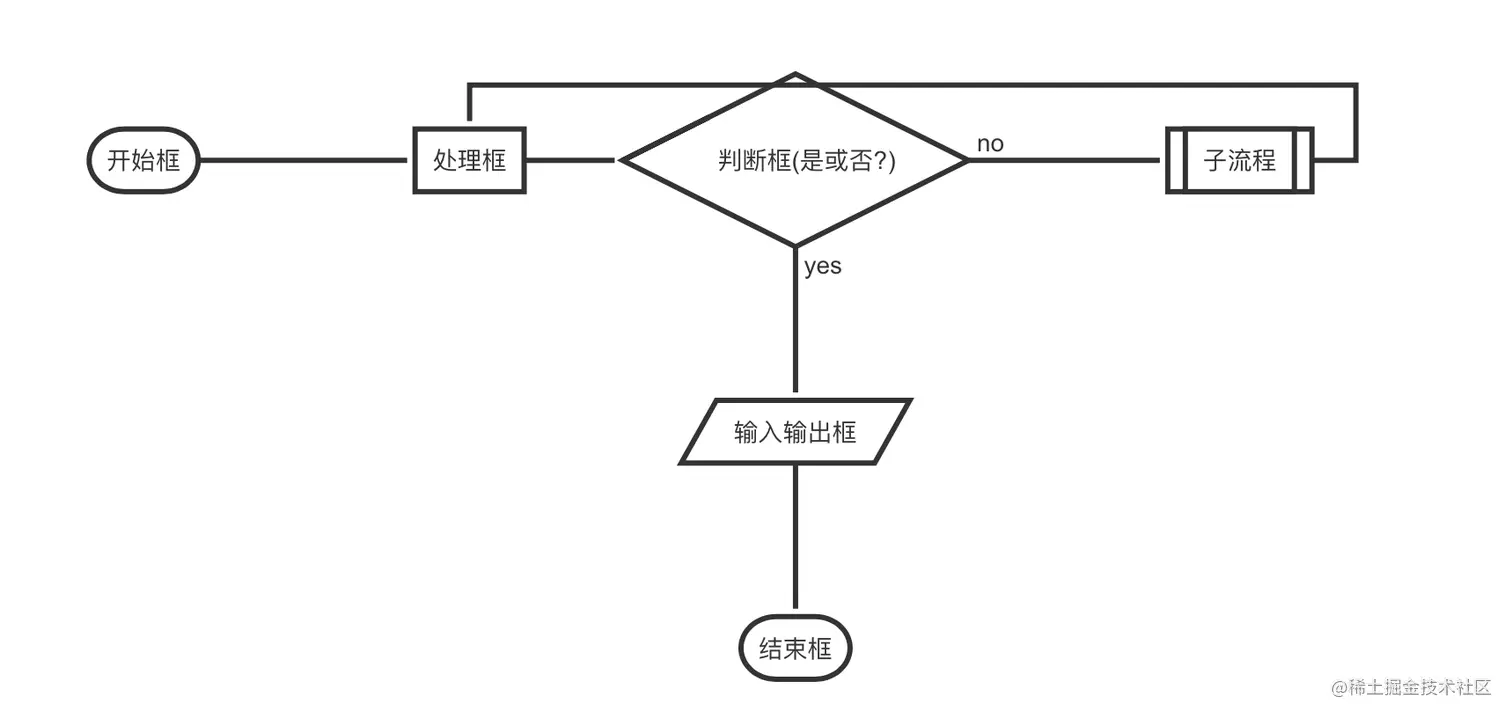

标准流程图源码格式（横向）
st=>start: 开始框
op=>operation: 处理框
cond=>condition: 判断框(是或否?)
sub1=>subroutine: 子流程
io=>inputoutput: 输入输出框
e=>end: 结束框
st(right)->op(right)->cond
cond(yes)->io(bottom)->e
cond(no)->sub1(right)->op
UML时序图源码
A->B: B你好吗?（请求）
Note right of B: B的描述
Note left of A: A的描述(提示)
B-->A: 我很好(响应)
A->B: 你真的好吗？
UML时序图源码复杂
Title: 标题：复杂使用
对象A->对象B: 对象B你好吗?（请求）
Note right of 对象B: 对象B的描述
Note left of 对象A: 对象A的描述(提示)
对象B-->对象A: 我很好(响应)
对象B->小三: 你好吗
小三-->>对象A: 对象B找我了
对象A->对象B: 你真的好吗？
Note over 小三,对象B: 我们是朋友
participant C
Note right of C: 没人陪我玩
UML标准时序图
%% 时序图例子,-> 直线，-->虚线，->>实线箭头
sequenceDiagram
participant 张三
participant 李四
张三->王五: 王五你好吗？
loop 健康检查
王五->王五: 与疾病战斗
end
Note right of 王五: 合理 食物 <br/>看医生...
李四-->>张三: 很好!
王五->李四: 你怎么样?
李四-->王五: 很好!
%% 时序图例子,-> 直线，-->虚线，->>实线箭头
sequenceDiagram
participant 张三
participant 李四
张三->王五: 王五你好吗？
loop 健康检查
王五->王五: 与疾病战斗
end
Note right of 王五: 合理 食物 <br/>看医生...
李四-->>张三: 很好!
王五->李四: 你怎么样?
李四-->王五: 很好!
甘特图样例
%% 语法示例
gantt
dateFormat YYYY-MM-DD
title 软件开发甘特图
section 设计
需求 :done, des1, 2014-01-06,2014-01-08
原型 :active, des2, 2014-01-09, 3d
UI设计 : des3, after des2, 5d
未来任务 : des4, after des3, 5d
section 开发
学习准备理解需求 :crit, done, 2014-01-06,24h
设计框架 :crit, done, after des2, 2d
开发 :crit, active, 3d
未来任务 :crit, 5d
耍 :2d
section 测试
功能测试 :active, a1, after des3, 3d
压力测试 :after a1 , 20h
测试报告 : 48h
