1. MQ 的基本概念

1.1 MQ概述

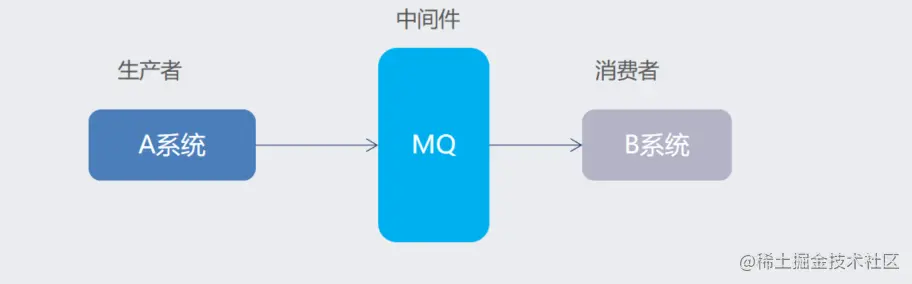

MQ全称 Message Queue（消息队列），是在消息的传输过程中保存消息的容器。多用于分布式系统之间进行通信。


1.2 MQ 的优势




  • 应用解耦：提高系统容错性和可维护性

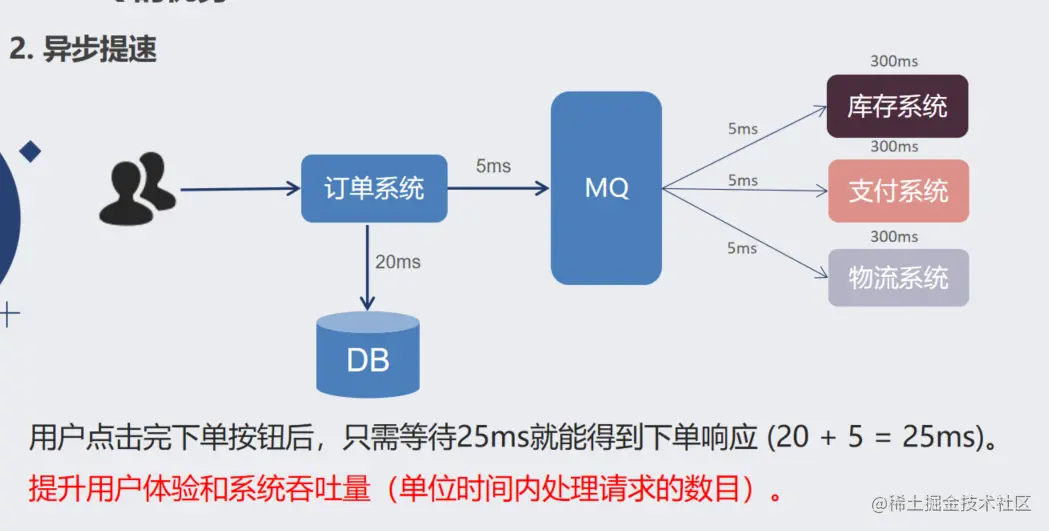

  • 异步提速：提升用户体验和系统吞吐量

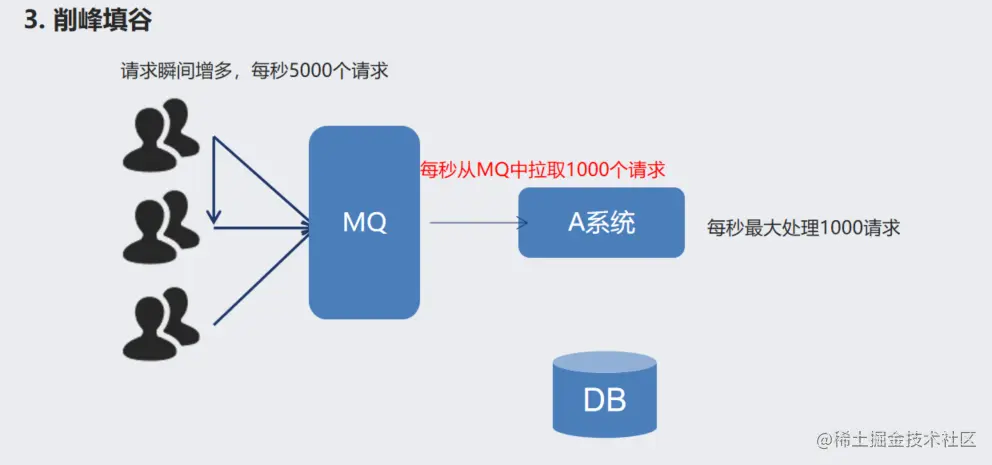

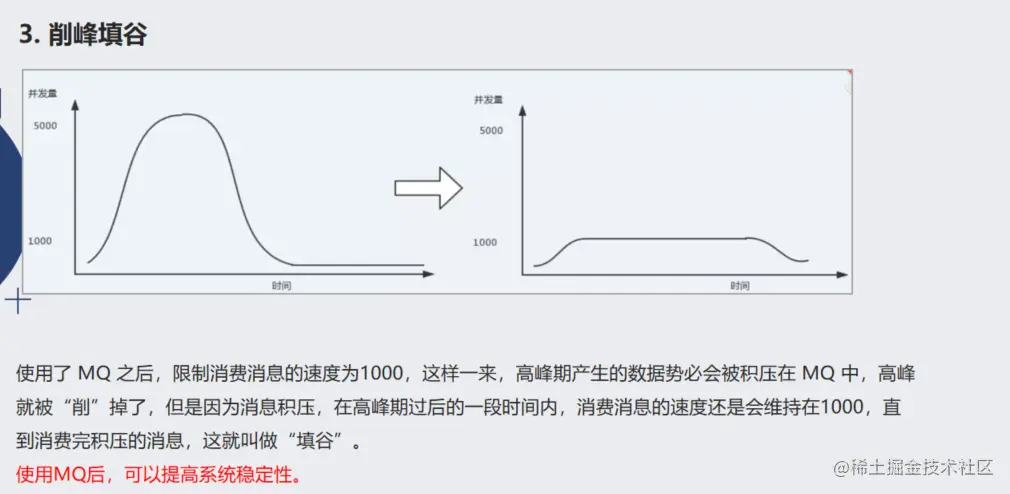

  • 削峰填谷：提高系统稳定性

1.3 MQ 的劣势


  • 系统可用性降低 系统引入的外部依赖越多，系统稳定性越差。一旦 MQ 宕机，就会对业务造成影响。如何保证MQ的高可用？
  • 系统复杂度提高 MQ 的加入大大增加了系统的复杂度，以前系统间是同步的远程调用，现在是通过 MQ 进行异步调用。如何保证消息不被丢失等情况？

1.4 常见的 MQ 产品


1.5 RabbitMQ 简介

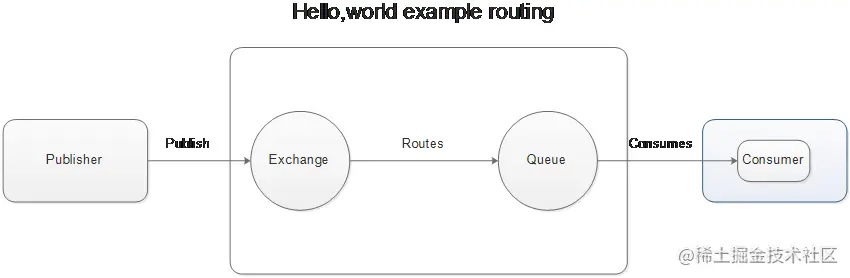

AMQP，即 Advanced Message Queuing Protocol（高级消息队列协议），是一个网络协议，是应用层协议的一个开放标准，为面向消息的中间件设计。基于此协议的客户端与消息中间件可传递消息，并不受客户端/中间件不同产品，不同的开发语言等条件的限制。2006年，AMQP 规范发布。类比HTTP。

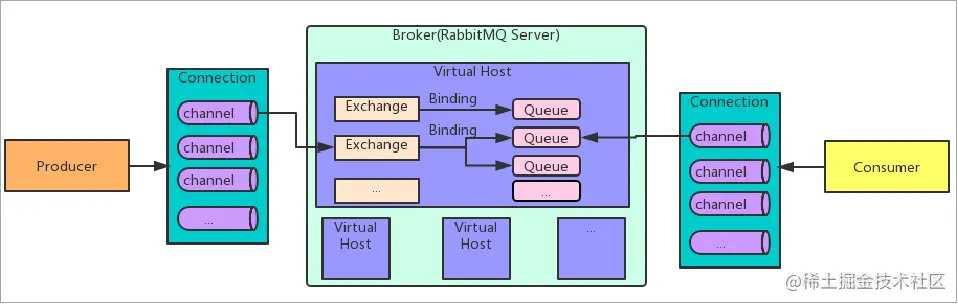

image.png RabbitMQ 基础架构如下图：


  • Broker：接收和分发消息的应用，RabbitMQ Server就是 Message Broker
  • Virtual host：出于多租户和安全因素设计的，把 AMQP 的基本组件划分到一个虚拟的分组中，类似于网络中的 namespace 概念。当多个不同的用户使用同一个 RabbitMQ server 提供的服务时，可以划分出多个vhost，每个用户在自己的 vhost 创建 exchange／queue 等
  • Connection：publisher／consumer 和 broker 之间的 TCP 连接
  • Channel：如果每一次访问 RabbitMQ 都建立一个 Connection，在消息量大的时候建立 TCP Connection的开销将是巨大的，效率也较低。Channel 是在 connection 内部建立的逻辑连接，如果应用程序支持多线程，通常每个thread创建单独的 channel 进行通讯，AMQP method 包含了channel id 帮助客户端和message broker 识别 channel，所以 channel 之间是完全隔离的。Channel 作为轻量级的 Connection 极大减少了操作系统建立 TCP connection 的开销
  • Exchange：message 到达 broker 的第一站，根据分发规则，匹配查询表中的 routing key，分发消息到queue 中去。常用的类型有：direct (point-to-point), topic (publish-subscribe) and fanout (multicast)
  • Queue：消息最终被送到这里等待 consumer 取走
  • Binding：exchange 和 queue 之间的虚拟连接，binding 中可以包含 routing key。Binding 信息被保存到 exchange 中的查询表中，用于 message 的分发依据

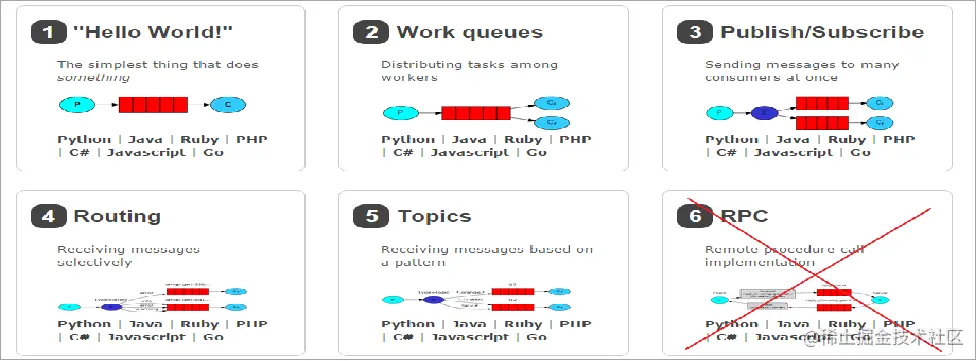

RabbitMQ 提供了 6 种工作模式：简单模式、work queues、Publish/Subscribe 发布与订阅模式、Routing 路由模式、Topics 主题模式、RPC 远程调用模式（远程调用，不太算 MQ；暂不作介绍）。 官网对应模式介绍：www.rabbitmq.com/getstarted.…


2.RabbitMQ 快速入门

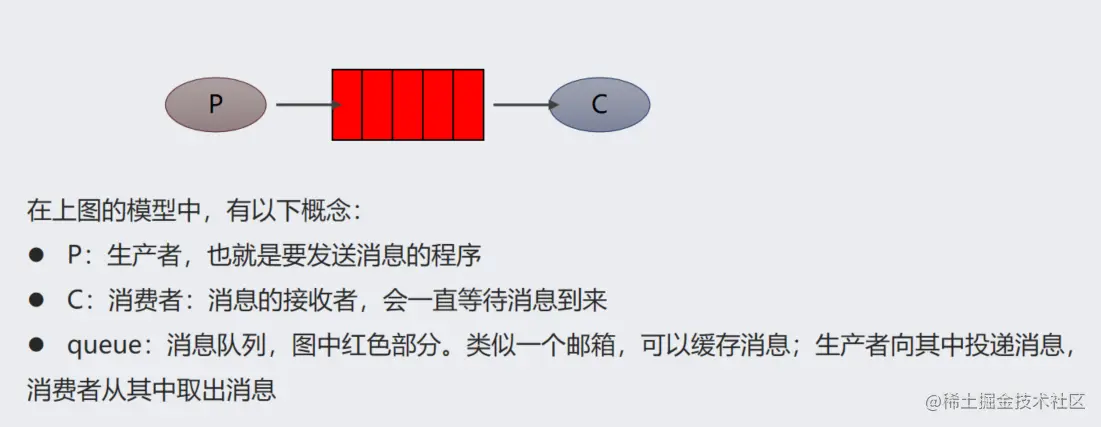

2.1简单模式：

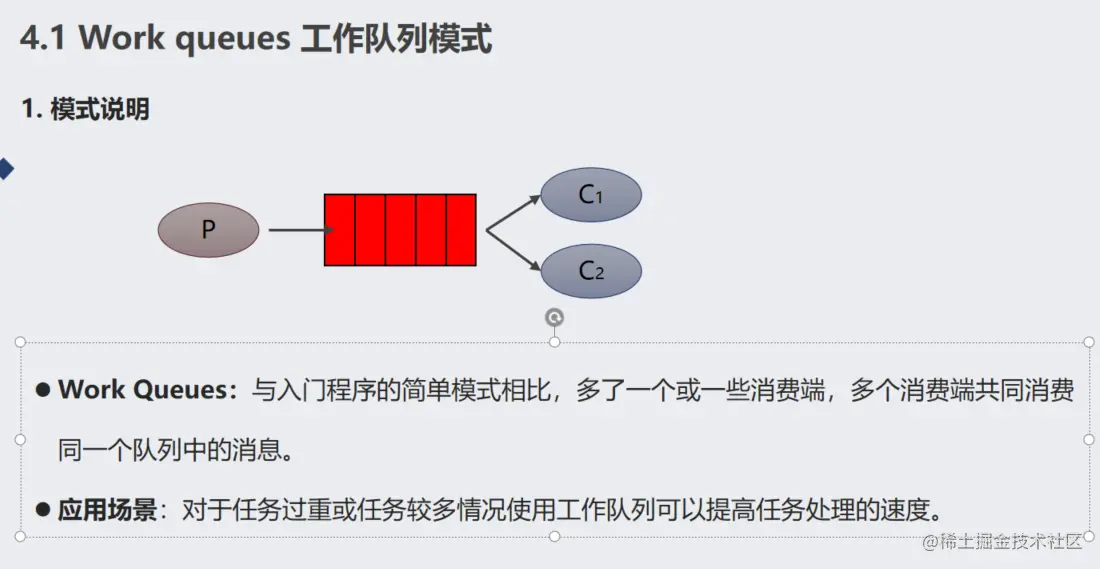

2.2 Work queues 工作队列模式



    1. 在一个队列中如果有多个消费者，那么消费者之间对于同一个消息的关系是竞争的关系。
    1. Work Queues 对于任务过重或任务较多情况使用工作队列可以提高任务处理的速度。例如：短信服务部署多个，只需要有一个节点成功发送即可。

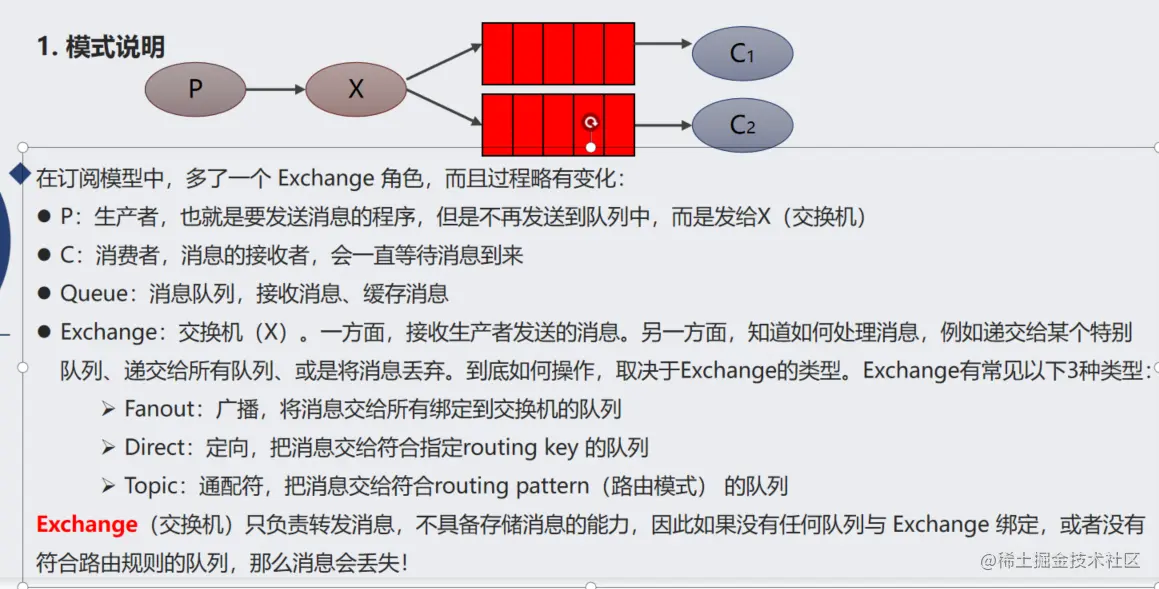

2.3Pub/Sub 订阅模式



    1. 交换机需要与队列进行绑定，绑定之后；一个消息可以被多个消费者都收到。
    1. 发布订阅模式与工作队列模式的区别： - 工作队列模式不用定义交换机，而发布/订阅模式需要定义交换机 - 发布/订阅模式的生产方是面向交换机发送消息，工作队列模式的生产方是面向队列发送消息(底层使用默认交换机) - 发布/订阅模式需要设置队列和交换机的绑定，工作队列模式不需要设置，实际上工作队列模式会将队列绑 定到默认的交换机

2.4 Routing 路由模式

image.png Routing 模式要求队列在绑定交换机时要指定 routing key，消息会转发到符合 routing key 的队列。

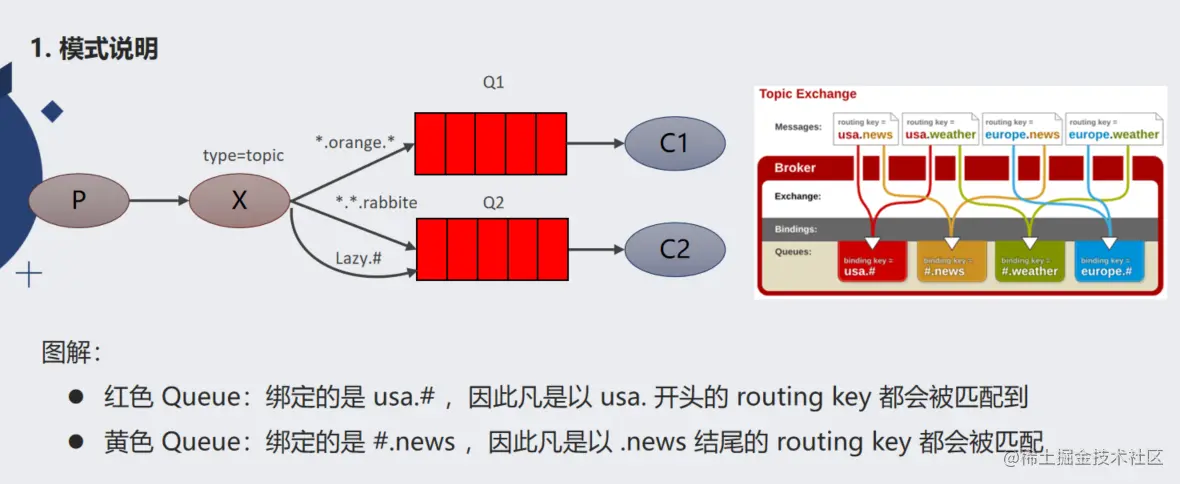

2.5 Topics 通配符模式

  1. 模式说明
  • Topic 类型与 Direct 相比，都是可以根据 RoutingKey 把消息路由到不同的队列。只不过 Topic 类型Exchange 可以让队列在绑定 Routing key 的时候使用通配符！
  • Routingkey 一般都是有一个或多个单词组成，多个单词之间以”.”分割，例如： item.insert
  • 通配符规则：# 匹配一个或多个词，* 匹配不多不少恰好1个词，例如：item.# 能够匹配 item.insert.abc 或者 item.insert，item.* 只能匹配 item.insert

2.6 Topics 通配符模式


Topic 主题模式可以实现 Pub/Sub 发布与订阅模式和 Routing 路由模式的功能，只是 Topic 在配置routing key 的时候可以使用通配符，显得更加灵活。

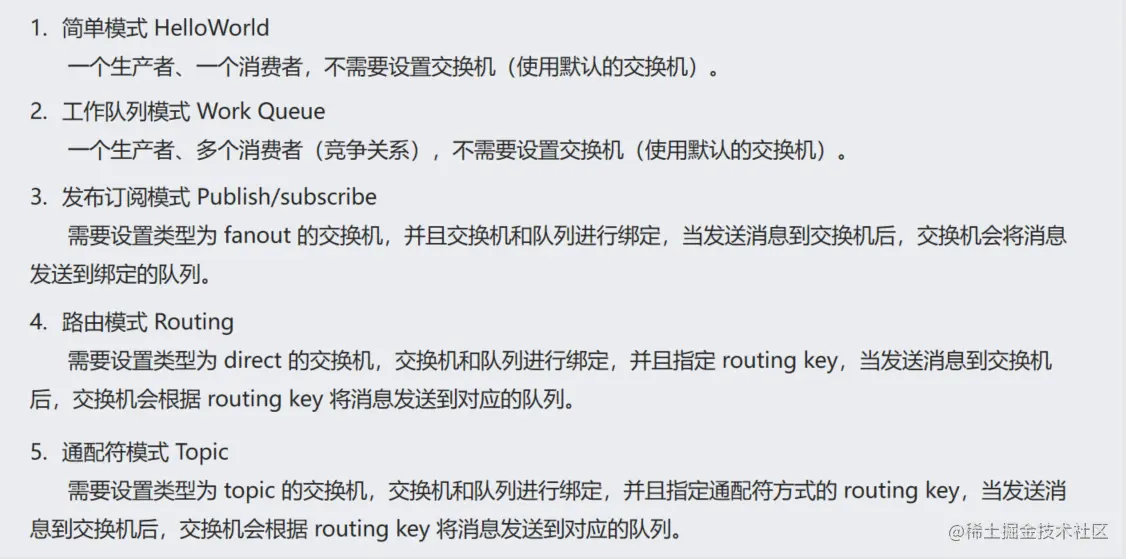

工作模式总结
