Swift类和结构体（下）

知识海洋中的学者
251 阅读15分钟

1、异变方法

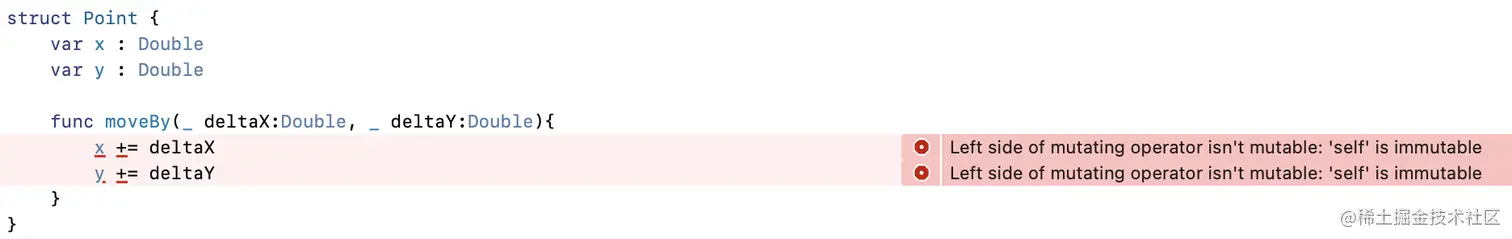

Swift中 Class（引用类型）和 Struct（值类型）都可以定义方法，但是有一点区别的是默认情况下，值类型属性不能被自身的实例方法修改。 image.png
如上图所示，提示我们Self是不能被修改，修改Self就相当于修改结构体本身，所以值类型属性不能被自身的实例方法修改。
那么我们要如何在我们自身的实例方法中修改我们自身的属性呢？
解决办法： 在实例方法的前面用mutating关键字进行修饰。 image.png

1.1、SIL分析Mutating

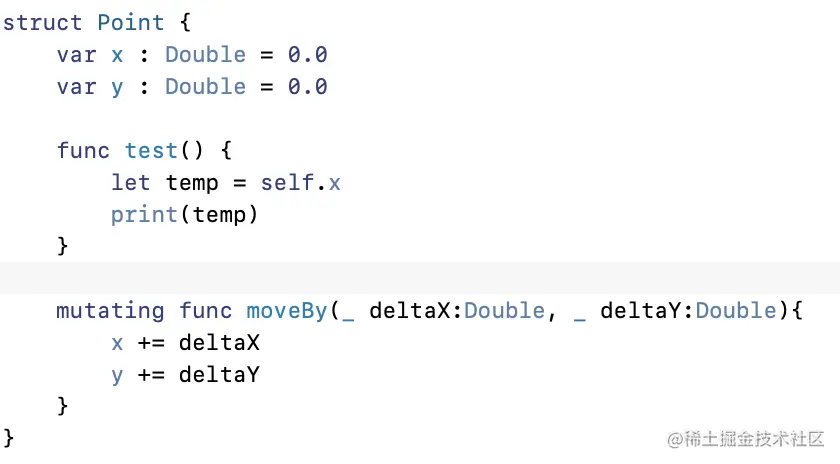

接下来，我们创建两个实例方法，通过SIL来对比一下，不添加mutating关键字的方法与添加了mutating关键字的方法，两者存在哪些本质的区别？ image.png
SIL文件的创建以及解析SIL的一些关键注意事项，请查看Swift类与结构体（上）

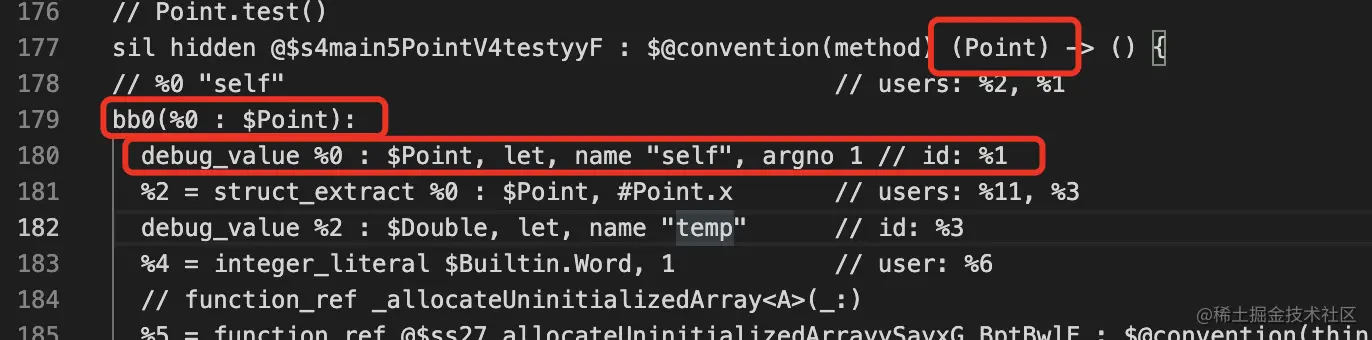

SIL分析两个方法 不添加mutating关键字的test方法： image.png

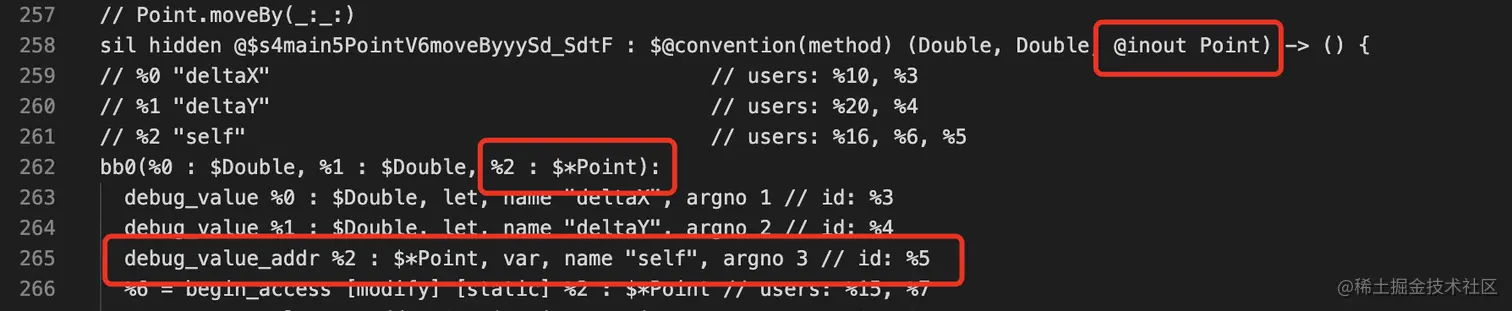

添加mutating关键字的moveBy方法： image.png
通过上面两张图，可以发现，添加了mutating关键字的实例方法，参数里面的隐藏参数Point的类型前面增加了一个@inout,而且里面的self是$*Point，也就是一个地址。没有添加mutating关键字的实例方法，里面的self是$Point，也就是一个Point类型的实例对象。所以我们可以通过伪代码的形式理解为：

//没有添加mutating关键字的方法
let self = Point
//添加了mutating关键字的方法
var self = &Point

综上所述，添加了mutating关键字的方法，方法的隐藏参数self会被标记为inout参数，这样self中存储的就是一个实例对象的指针地址，实例对象的指针地址不会发生改变，这样我们可以在自身的实例方法中修改自身的属性了。而没有添加mutating关键字的方法，方法的隐藏参数self存储的就是一个实例对象，我们修改这个实例对象的属性，也就修改这个实例对象，这样就会造成报错；

关于SIL文档中的@inout，官方的解释为：An @inout parameter is indirect. The address must be of an initialized object.（当前参数类型是间接的，传递的是已经初始化过的地址）
输入输出参数（inout参数）：如果我们想函数能够修改一个形式参数的值，而且希望这些改变在函数结束之后依然生效，那么就需要将形式参数定义为输入输出形式参数，也就是inout参数。在形式参数定义开始的时候在前边添加一个inout关键字可以定义一个输入输出形式参数。

2、方法调度

2.1、常用的汇编指令

  • mov： 将某一寄存器的值复制到另一寄存器（只能用于寄存器与寄存器或者寄存器与常量之间传值，不能用于内存地址），如：

mov x1, x0 将寄存器x0的值复制到寄存器x1中

  • add： 将某一寄存器的值和另一寄存器的值 相加 并将结果保存在另一寄存器中，如：

add x0,x1,x2 将寄存器x1和x2的值相加后保存到寄存器x0中

  • sub： 将某一寄存器的值和另一寄存器的值 相减 并将结果保存在另一寄存器中：

sub x0,x1,x2 将寄存器x1和x2的值相减后保存到寄存器x0中

  • and： 将某一寄存器的值和另一寄存器的值 按位与 并将结果保存到另一寄存器中，如：

and x0,x0, #0x1 将寄存器x0的值和常量1按位与后保存到寄存器x0中

  • orr： 将某一寄存器的值和另一寄存器的值 按位或 并将结果保存到另一寄存器中,如：

orr x0,x0, #0x1 将寄存器x0的值和常量1按位或后保存到寄存器x0中

  • str: 将寄存器中的值写入到内存中，如：

str x0 [x0, x8] 将寄存器x0的值保存到栈内存[x0 + x8]处

  • ldr： 将内存中的值读取到寄存器中，如:

ldr x0, [x1, x2] 将寄存器x1和寄存器x2的值相加作为地址，取该内存地址的值放入寄存器x0中

  • cbz： 和 0 比较，如果结果为零就转移（只能跳到后面的指令）
  • cbnz： 和非 0 比较，如果结果非零就转移（只能跳到后面的指令）
  • cmp： 比较指令
  • b： （branch）跳转到某地址（无返回）
  • bl： 跳转到某地址（有返回）
  • ret： 子程序（函数调用）返回指令，返回地址已默认保存在寄存器 lr (x30) 中

2.2、汇编分析Swift方法调度

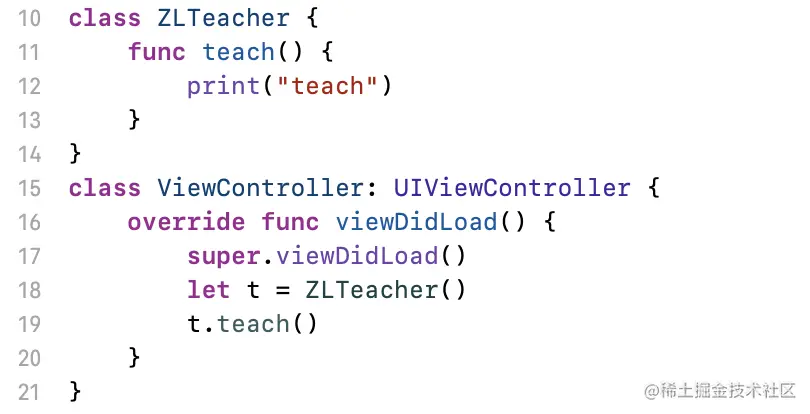

在OC中我们是通过runtime的objc_msgSend()消息机制来对方法进行调度的。接下来我们来分析一下Swift中的方法是如何调度的？ image.png
Swift类与结构体（上） 中我们讲到，在创建实例对象的时候，会调用到__allocating_init 方法，同时在销毁实例对象的时候，也会调用到release方法，所以实例对象t的teach方法，就会在__allocating_init 方法与release方法之间调用。

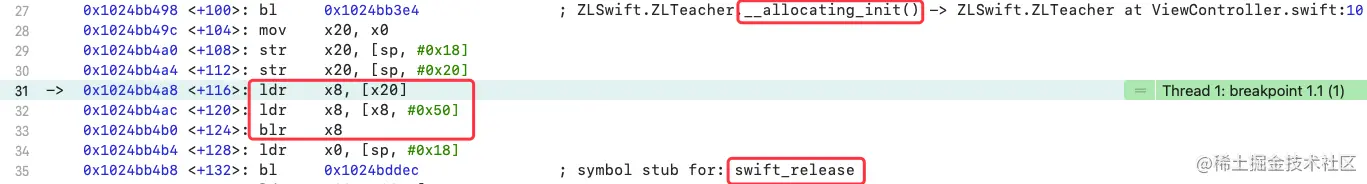

image.png 如上图所示，我们会发现，在__allocating_init 方法与release方法之间有一条blr指令，我们进入到到这个函数方法中，就会发现，这个函数方法正是teach方法。

我们来逐条分析一下__allocating_init 方法与release方法之间的汇编指令。

  • mov x20, x0也就是将x0复制到x20中，所以x20里面存储的也是实例对象的metadata；

通过读取register read x0,我们可以发现，x0中存储的是实例对象的metadata

  • 两条str指令，就是将实例对象x20保存到内存中；
  • 接下来的第一个ldr x8,[x20]指令，取实例对象x20的值放入x8中；
  • 第二个ldr x8,[x8, #0x50]指令，将x8的值加上#0x50的偏移量得到的值，最后存入x8中；
  • 最后是bl x8指令,跳转到x8的地址，也就是调用teach方法。
    根据上面流程，我们可以总结出，Swift函数的调度过程就是：通过metadata，然后在加上一个偏移量获取到函数地址(metadata + 偏移量)，进行调用。

接下来我们在分析一下方法的存储结构： image.png
image.png 如上图的汇编分析，三条blr指令，分别对应teach()、teach1()、teach2()三个方法。通过三条blr指令上面的ldr指令，我们可以得出，经过三次 0x50,0x58,0x60偏移量，最后得到三个函数方法地址。而且这三个偏移量之间都是依次相差8个字节，所以我们可以间接的猜测，实例方法都是存储在一个函数表的结构中。

2.3、通过SIL分析，验证实例方法的存储结构（虚函数表）

由于是需要将 UIKit 相关内容编译成 sil文件， 所以需要用下面的命令行：

swiftc -emit-sil -target x86_64-apple-ios15.2-simulator -sdk $(xcrun --show-sdk-path --sdk iphonesimulator) ${SRCROOT}/ZLSwift/ViewController.swift > ViewController.sil

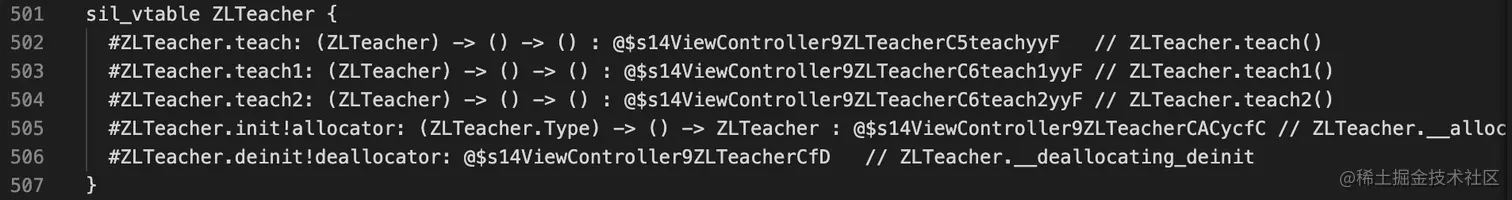

我们打开SIL文件，然后拉到文件最后的部分，会发现sil_vtable的函数表，里面存储了ZLTeacher类的实例方法。通过这个文件就验证了，类的实例方法的存储结构就是一个虚函数表。


2.4、源码分析vtable虚函数表

Swift类与结构体（上） 中我们了解到metadata类的数据结构。

struct Metadata{
    var kind: Int
    var superClass: **Any**.**Type**
    var cacheData: (Int, Int)
    var data: Int
    var classFlags: Int32
    var instanceAddressPoint: UInt32
    var instanceSize: UInt32
    var instanceAlignmentMask: UInt16
    var reserved: UInt16
    var classSize: UInt32
    var classAddressPoint: UInt32
    var typeDescriptor: UnsafeMutableRawPointer
    var iVarDestroyer: UnsafeRawPointer
}

在metadata类里面有一个属性typeDescriptor，不管是class,struct,enum都有自己的Descriptor，它就是对类型的一个详细描述。

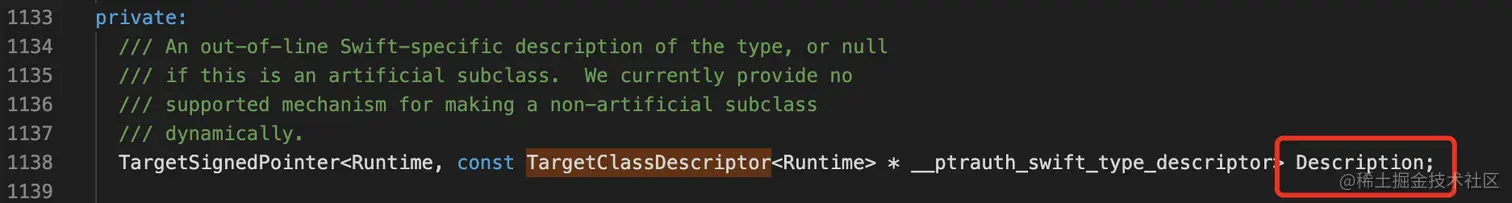

我们打开源码，在metadata.h中，我们找到TargetClassDescriptor类型的属性Description image.png
根据上图可以发现，ClassDescriptor是TargetClassDescriptor的别名，然后全局搜索ClassDescriptor，找到GenMeta.cpp文件，然后在这个文件中，找到一个 ClassContextDescriptorBuilder 类的结构体，这个类就是创建 metadata 和 Descriptor 的类。 image.png
然后在这个类中，找到layout方法： image.png
然后进入这个super.layout()方法中： image.png

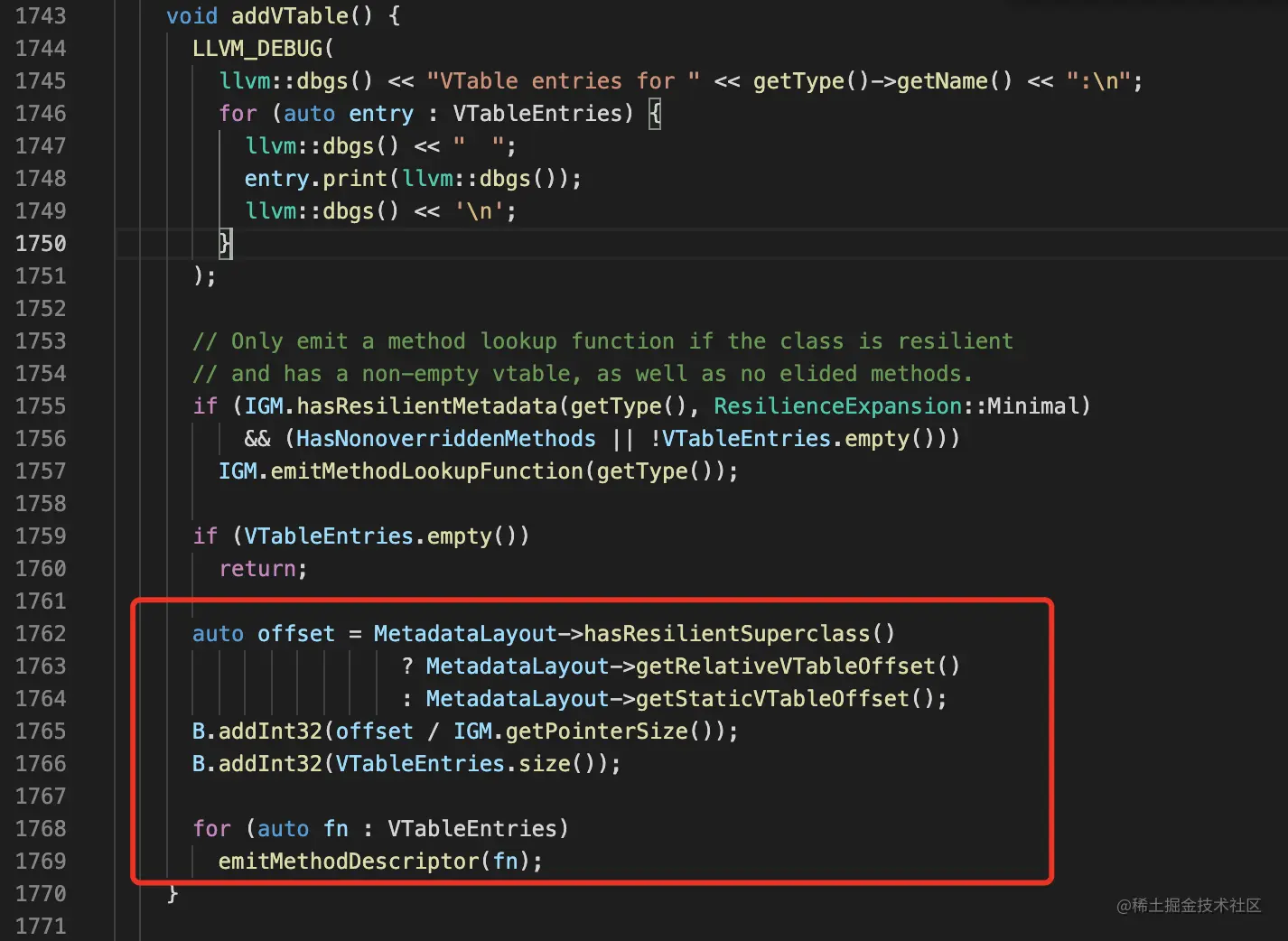

这里我们在进入上面的addVTable()方法中： image.png 这个 B 就是 ClassContextDescriptorBuilder 的类型本身，上面红框部分就是获取到偏移量，for循环添加函数指针。

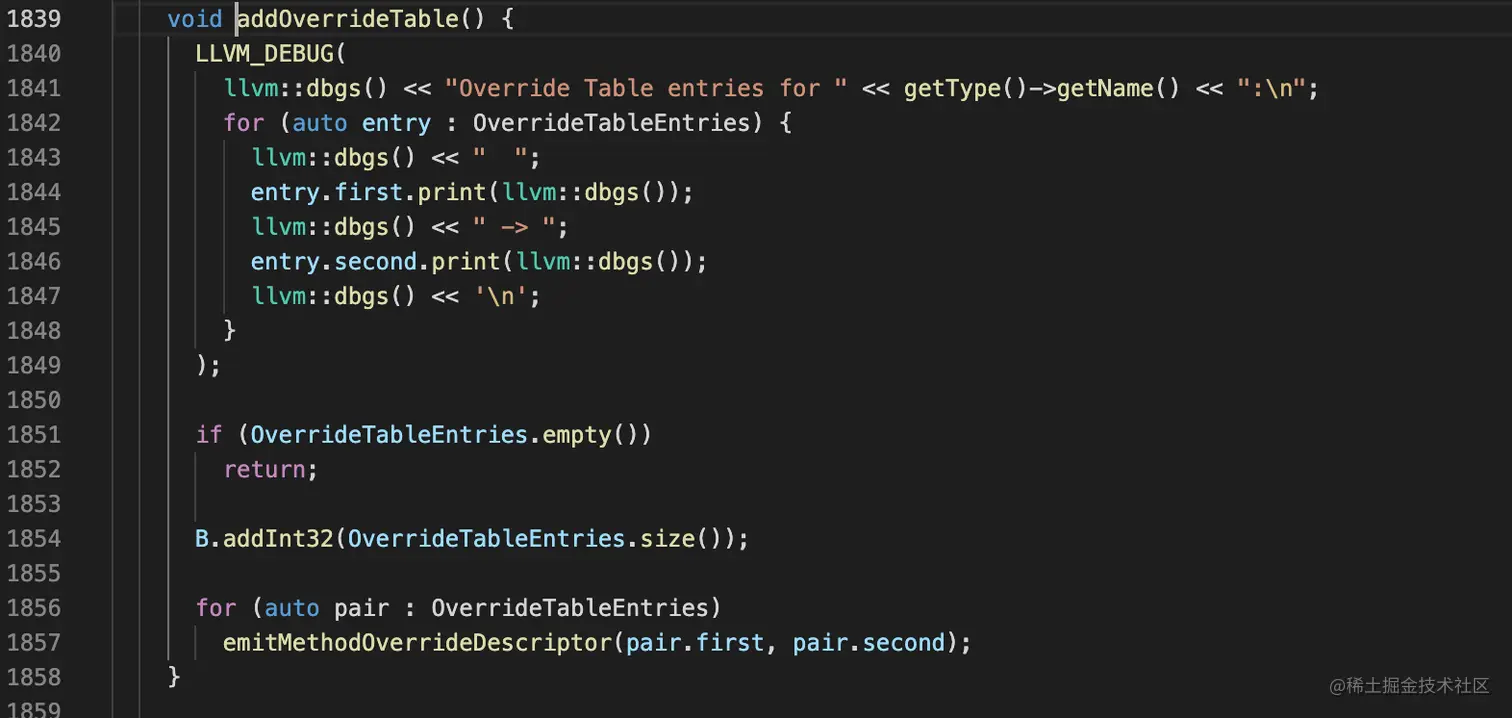

在layout()中还有addOverrideTable 这里就是把父类的方法加入到了子类的vtable中 image.png
综上所述，我们就可以还原出TargetClassDescriptor的结构：

struct TargetClassDescriptor {
    var flags: UInt32
    var parent: UInt32
    var name: Int32
    var accessFunctionPointer: Int32
    var fieldDescriptor: Int32
    var superClassType: Int32
    var metadataNegativeSizeInWords: UInt32
    var metadataPositiveSizeInWords: UInt32
    var numImmediateMembers: UInt32
    var numFields: UInt32
    var fieldOffsetVectorOffset: UInt32
    var Offset: UInt32
    var size: UInt32
    //V-Table
}

2.5、Mach-O分析实例方法的存储结构

Macho：Mach-O 其实是Mach Object文件格式的缩写，是 mac 以及 iOS 上可执行文件的格 式， 类似于 windows 上的 PE 格式 (Portable Executable ), linux 上的 elf 格式 (Executable and Linking Format) 。常⻅的 .o，.a .dylib Framework，dyld .dsym。

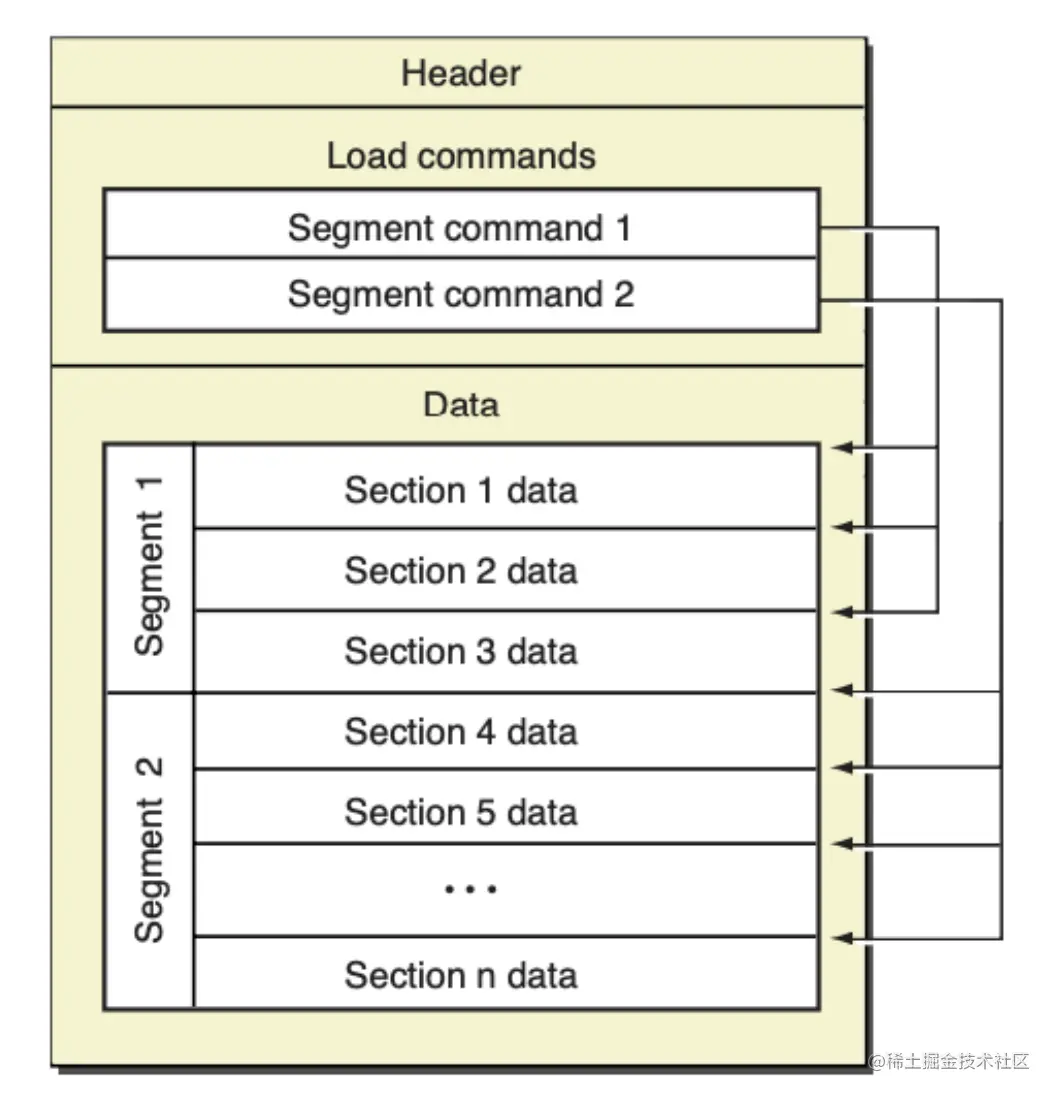

Mach-O的文件格式： image.png

  • 首先是文件头，表明该文件是Mach-O格式，指定目标架构，还有一些其他的文件属性信息，文件头信息影响后续的文件结构安排；
  • Load commands是一张包含很多内容的表，内容包含区域的位置、符号表、动态符号表等。

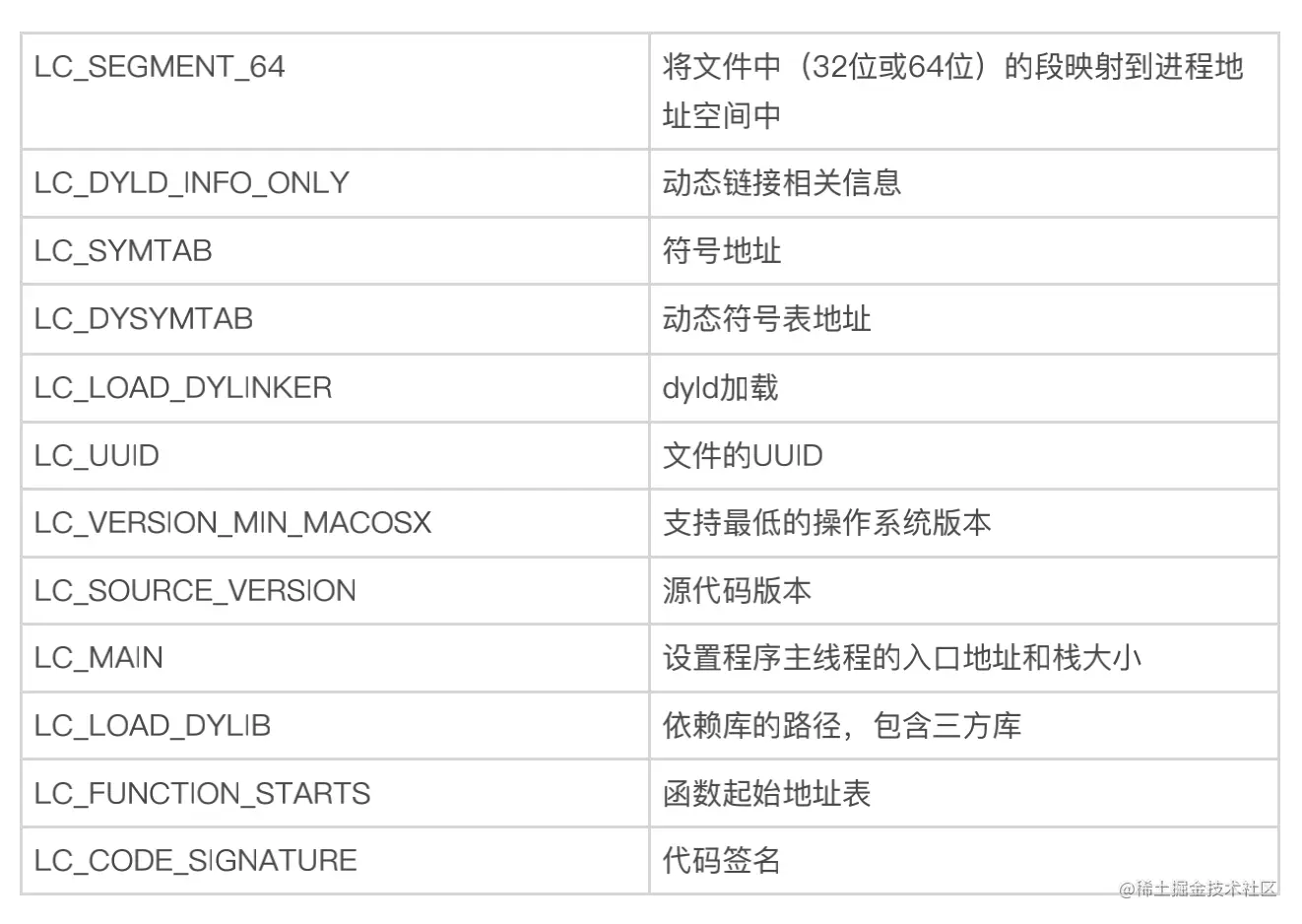

  • Data 区主要就是负责代码和数据记录的。Mach-O 是以 Segment 这种结构来组织数据 的，一个 Segment 可以包含 0 个或多个 Section。根据 Segment 是映射的哪一个 Load Command，Segment 中 section 就可以被解读为是是代码，常量或者一些其他的数据类 型。在装载在内存中时，也是根据 Segment 做内存映射的。 Mach-O字段说明 image.png

2.5.1、Mach-O 文件查找方法内存结构地址

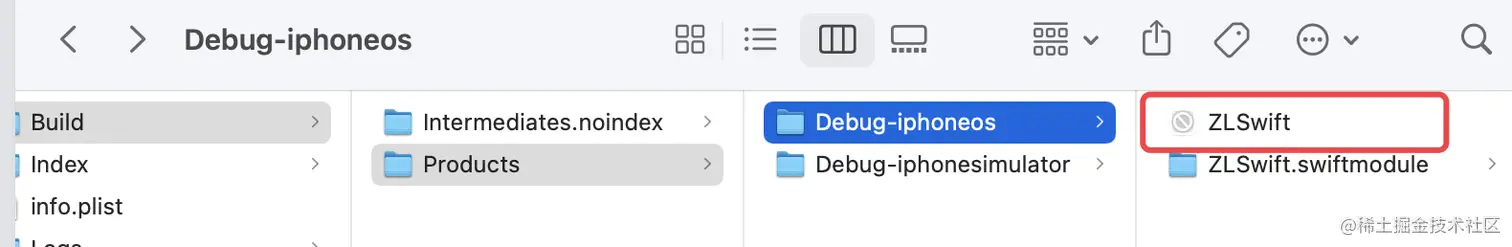

首先在Xcode的Produts文件夹下面找到ZLSwift.app文件 image.png

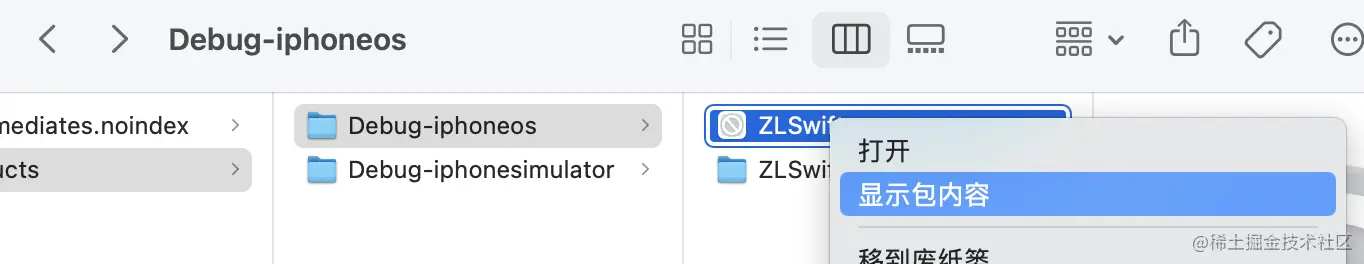

然后显示ZLSwift.app文件的包内容 image.png
最后将查找到的ZLSwift文件，用MachOView工具打开

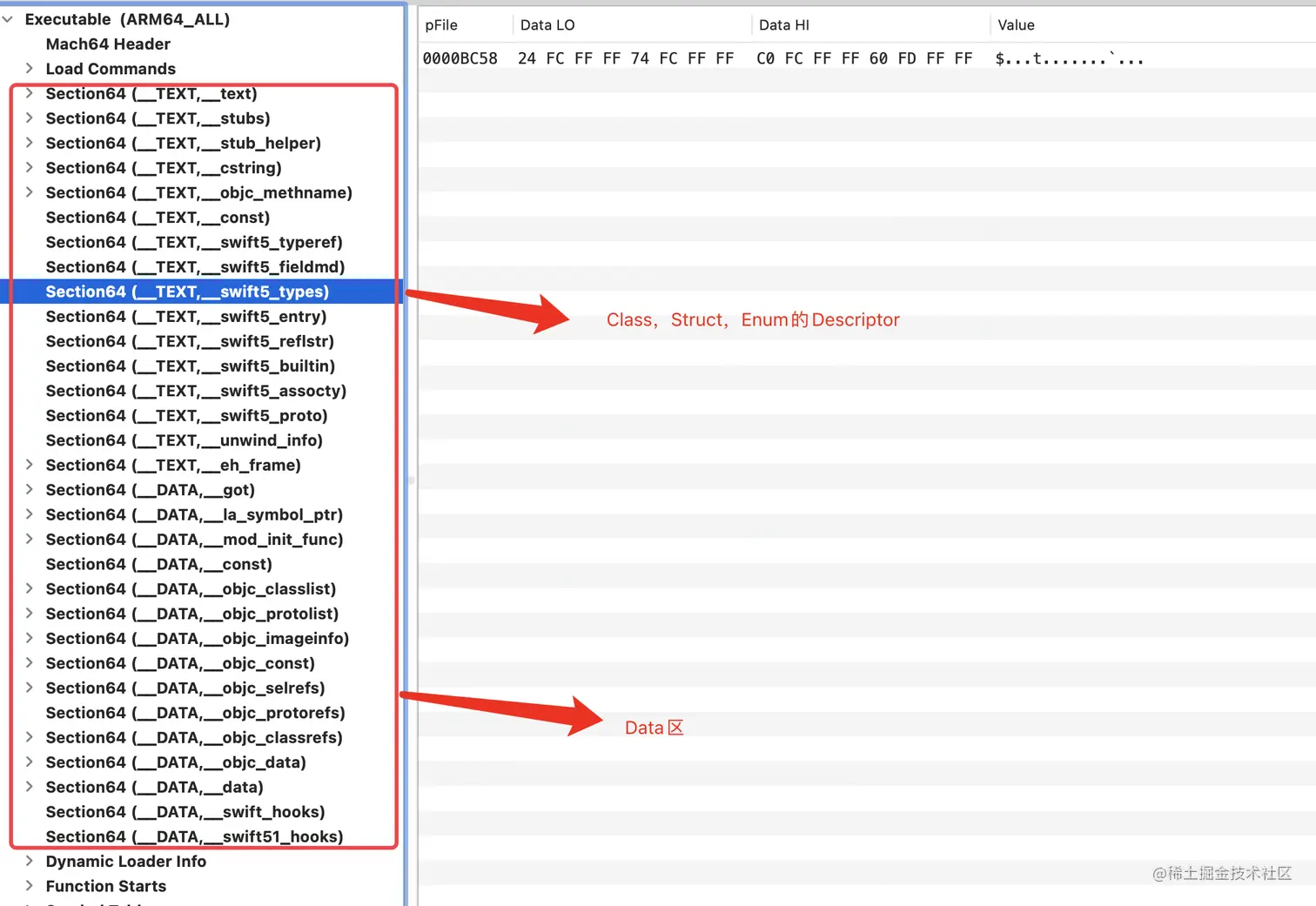

Mach_O的文件格式： image.png

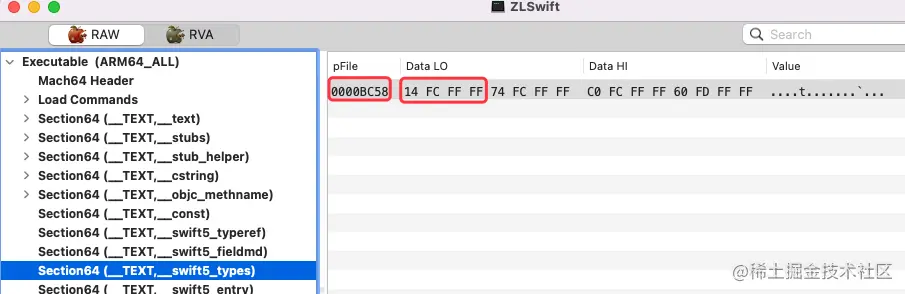

Section64(_TEXT,__swift5_types) 这里存放的是Swift 类、结构体、枚举的 Descriptor，那么我们可以在这里找到类的 Descriptor 的地址信息。


当前的代码中只有一个 ZLTeacher 类，所以 这里的前四个字节就是我们的 ZLTeacher 的 Descriptor信息。那么用 前面的 BC58 + 14 FC FF FF 就是Descriptor 在当前 Mach-O 文件的内存地址。

0xFFFFFC14 + 0x0000BC58 = 0x10000B86C

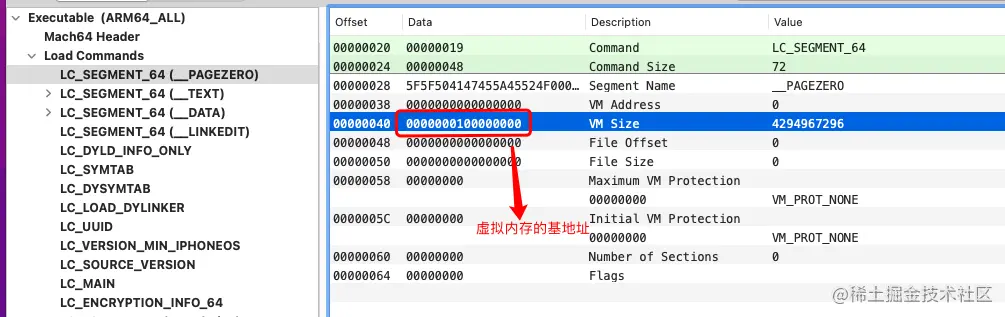

image.png 在每个Mach-O文件中有虚拟内存的基地址，当前得到的地址0x10000B86C还需要减去这个基地址0x100000000才是ZLTeacher的 Descriptor在Data区的首地址 0xB86C。

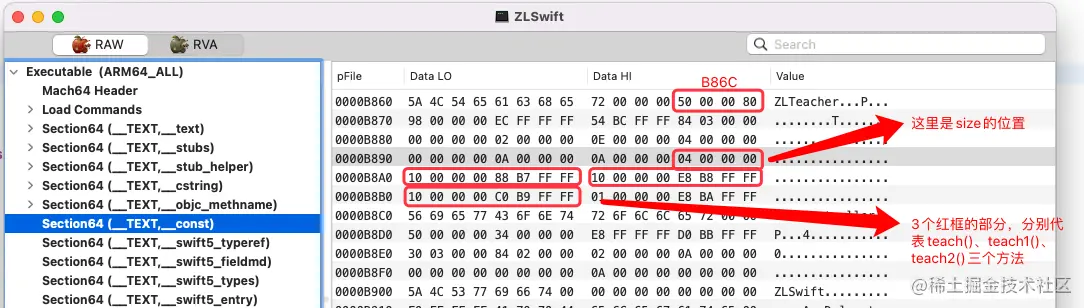

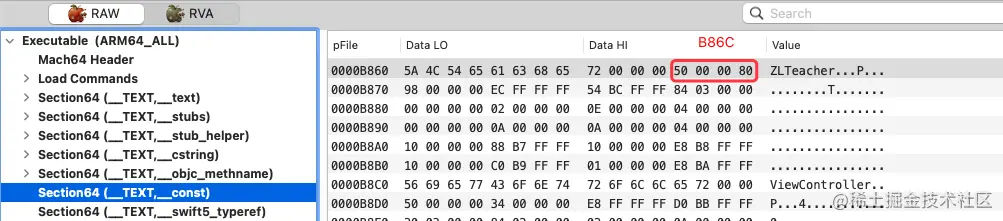

我们找到Section64(__TEXT，__const)文件，我们可以发现第一行的末尾，就是我们要找的0xB86C地址。也是意味着，它后面的数据是 TargetClassDescriptor 的数据，所以我们可以在这里拿到 ZLTeacher 的虚函数表。


上面的源码分析得到了 Descriptor 的结构，我们知道了，vtable 的位置在 Descriptor结构的底部，Descriptor 中有 13 个 UInt32，也就是需要从首地址0xB86C后移13个四字节，所以我们的 vtable位置就应该在红框位置往后数 13个四字节，因为方法的指针应该是8个字节，所以后面的三个红框标记的部分，就是 teach、teach1、teach2方法在Mach-O文件中的偏移量。

2.5.2、验证Mach-O文件查找的方法内存结构地址

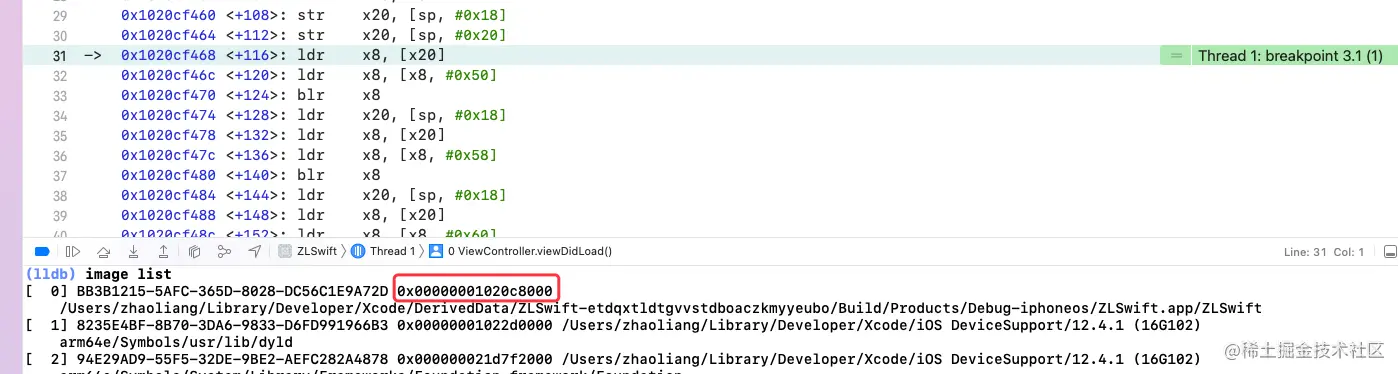

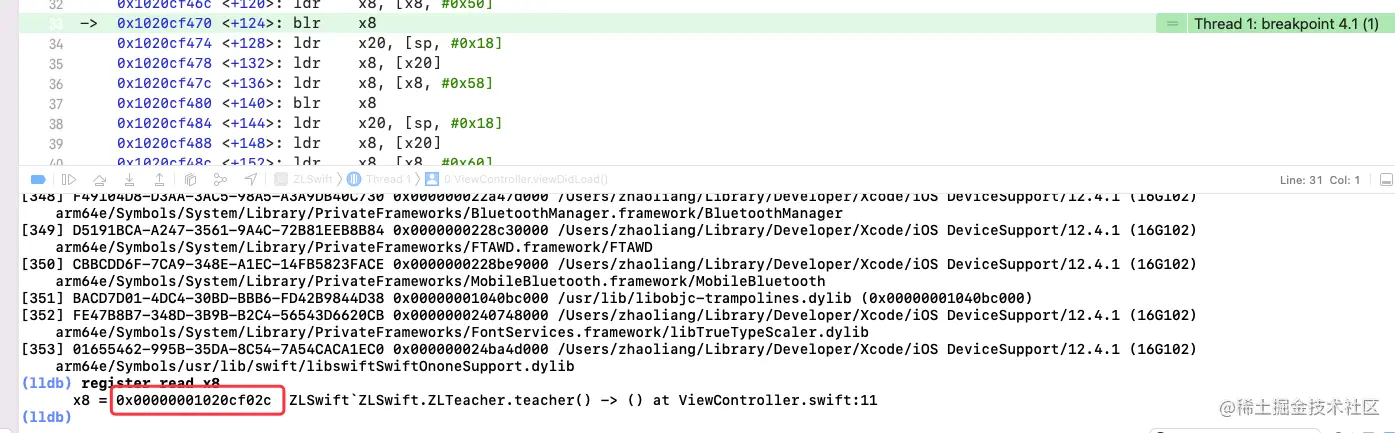

ASLR是一个随机偏移地址，这个随机偏移地址的目的是为了给应用程序一个随机内存地址，在iOS中每个应用程序都有一个ASLR(随机偏移地址)。我们打一个断点，程序运行起来后，输入lldb命令: image list。如图所示：


image list 是列出应用程序运行的模块，我们找到第一个，其内存地址为 0x00000001020c8000，那我们可以把这个地址当作应用程序的基地址。

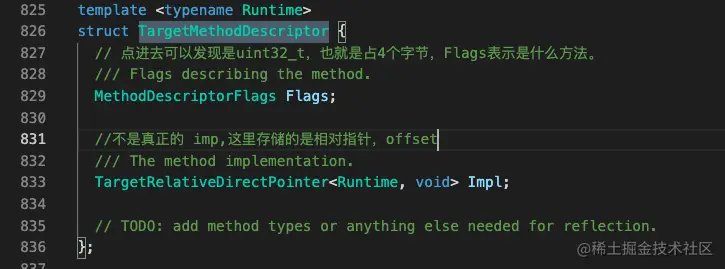

接下来我在源码中找到这么一个结构体。TargetMethodDescriptor 是 Swift 的方法在内存中的结构，Impl 不是真正的 imp，而是相对指针 offset。


TargetMethodDescriptor 结构体的地址确定了，那么要找到函数地址，还需要偏移 Flags + Impl，得到的就是函数的地址。 综合以上的逻辑开始计算：

//应用程序的基地址：0x00000001020c8000，teach函数结构地址：B8A0，Flags：0x4，offset：88 B7 FF FF

0x00000001020c8000 + 0xB8A0 + 0x4 + 0xFFFFB788 = 0x2020CF02C

//减掉 Mach-O 文件的虚拟地址 0x100000000，得到的就是函数的地址

0x2020CF02C - 0x100000000 =  0x1020CF02C


0x1020CF02C  就是 teach()方法的函数地址。这样我们就验证了Swift类的方法确实是存放在 VTable虚函数表里面的。

2.6、结构体的方法调度方式

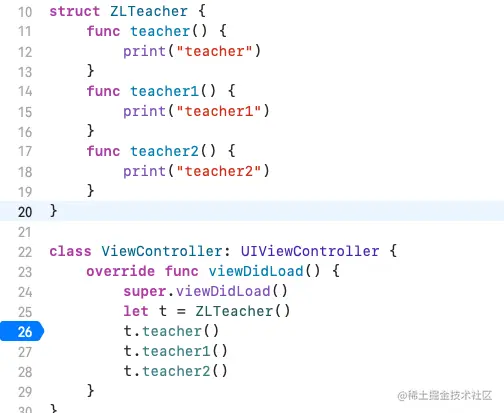

将类class改为结构体struct

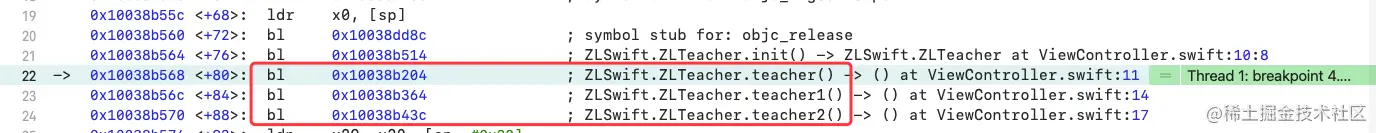

然后进入汇编调试


如上图可以发现，在 Swift 中，调用一个结构体的方法是拿到函数直接调用，包括初始化方法，Swift 是一门静态语言，许多东西在运行的时候就可以确定了，所以才可以直接拿到函数进行调用，这个调用的形式也可以称作静态派发。

2.7、extension的方法调度方式

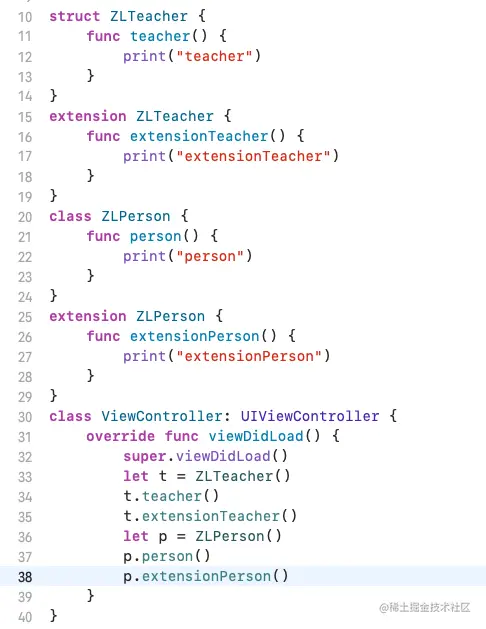

创建一个结构体ZLTeacher以及它的extension扩展，再创建一个类ZLPerson以及它的extension扩展，然后分别创建他们的实例对象，并调用方法。

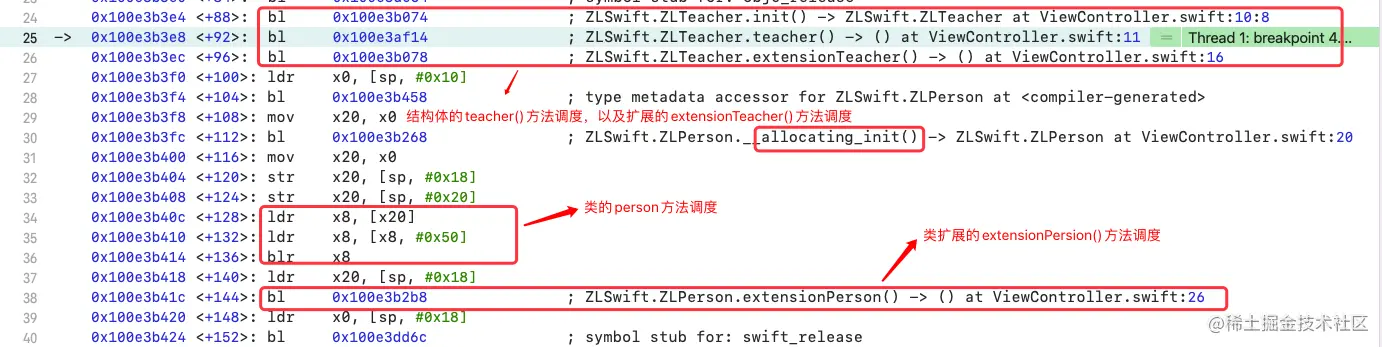

然后进入汇编调试：


如上图可以发现，无论是class或者是struct 在extension中的的方法都是通过静态派发的调度方式。

2.8、继承NSobject的子类中方法的调度方式

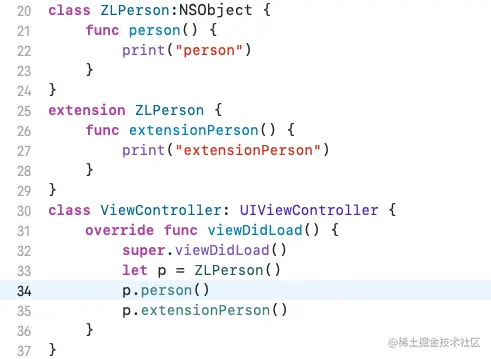

创建一个继承NSobject的子类ZLPerson


然后进入汇编调试：


然后进入SIL文件：

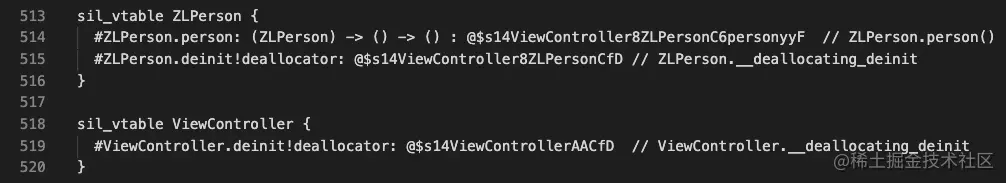

通过汇编调试以及sil文件，可以发现，在Swift中继承NSobject的子类中方法的调度方式仍然是函数表派发，而extension中的方法的调度方式也仍然是静态派发。

综上所述，方法调度方式的总结为

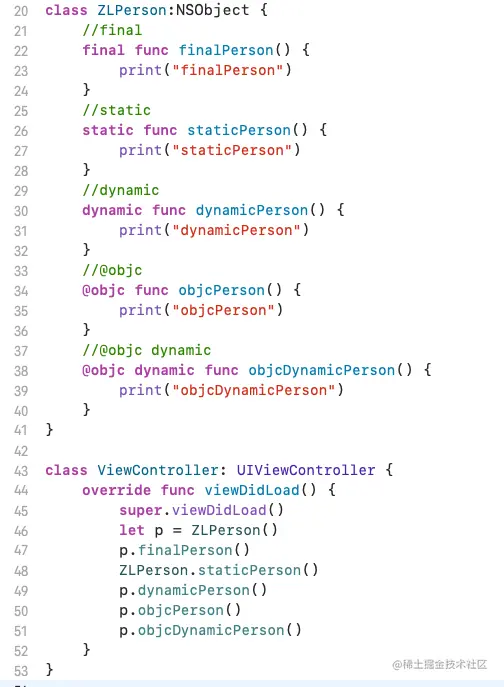

3、影响函数派发方式的关键字


进入SIL文件：

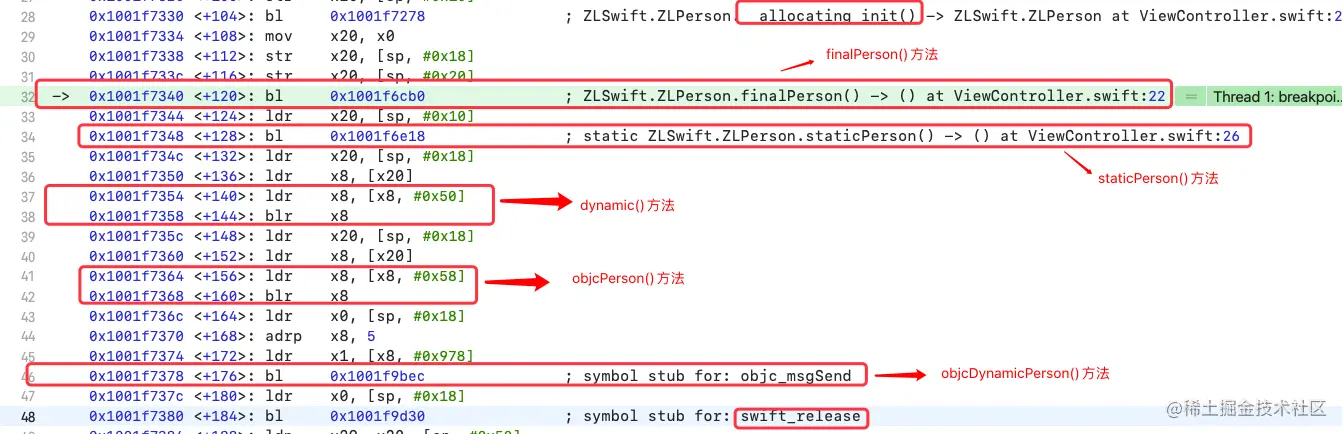

进入汇编调试：


3.1、final

添加了 final 关键字的函数无法被重写，使用静态派发，不会在 vtable 中出现，切对objc运行时不可见。

3.2、static

添加了static 关键字的方法不会存在vTable中，也是通过静态派发。

3.3、dynamic

函数均可添加dynamic关键字，为非objc类和值类型的函数赋予动态性，但派发方式还是函数表派发。

3.4、@objc

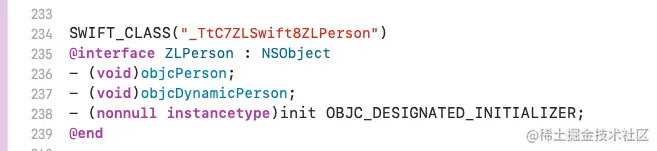

@objc关键字可以将swift函数暴露给Objc运行时，与OC进行交互，方法会存在于 vtable 函数表中，是函数表派发。



3.5、@objc dynamic

@objc dynamic关键字修饰的方法是消息派发的方式，也就是OC的objc_msgSend消息派发方式。

4、内联函数

内联函数是一种编译器优化技术，inline关键字修饰的函数，它通过使用方法的内容替换直接调用该方法，从而优化性能。

4.1、Swift内联函数

  • 将确保有时内联函数，这是默认行为。我们无需执行任何操作、Swift编译器可能会自动内联函数作为优化。
  • always - 将确保始终内联函数。通过在函数前添加@inline(_always)来实现此行为。
  • never - 将确保永远不会内联函数。这可以通过在函数前添加@inline(never)来实现。
  • 如果函数很长并且想避免增加代码段大小，请使用@inline(never)。

在iOS的一些框架中，static inline是经常出现的关键字组合，主要是为了提高函数调用的效率。

4.1.1、inline内联函数的优点

优点相比于函数：

  • inline函数避免了普通函数的在汇编时必须调用call的缺点，取消了函数的参数压栈，减少了调用的开销，提高效率，所以执行速度比一般函数要执行的快。
  • 集成了宏的优点，使用时直接用代码替换。 优点相比于宏：
  • 避免了宏的缺点：需要预编译。因为内联函数inline也是函数，不需要预编译。
  • 编译器在调用一个内联函数时，会首先检查它的参数类型，保证调用正确。然后进行一系列的相关检查，就像对待任何一个真正的函数一样。这样就消除了它的隐患和局限性。
  • 可以使用所在类的保护成员及私有成员。

4.1.2、内联函数的说明

  • 内联函数只是我们向编译器提供的申请，编译器不一定采取inline形式调用函数。
  • 内联函数不宜承载大量的代码，如果内联函数的函数体过大，编译器就回自动放弃内联。
  • 如果函数体出现循环，那么执行函数体内的代码的时间要比函数调用的开销大。
  • 内联函数的定义需在调用前。

4.2、private 的优化操作

如果对象只在声明的文件中可⻅，可以用 private 或 fileprivate 进行修饰。编译器会对 private 或 fileprivate 对象进行检查，确保没有其他继承关系的情形下，自动打上 final 标记，进而使得对象获得静态派发的特性(fileprivate: 只允许在定义的源文件中访问，private : 定义的声明中访问)
