1 BRAM简介
BRAM（ Block RAM）是 PL 部分的存储器阵列， PS 和 PL 通过对 BRAM 进行读写操作，来实现数据的交互。在 PL 中，通过输出时钟、地址、读写控制等信号来对 BRAM 进行读写操作。- 在 Block Design 中添加 BRAM IP 核，即 Block Memory Generator IP 核。在 Diagram 窗口空白位置右击， 然后选择“ Add IP”。 在弹出的 IP 目录中搜索“ Block Memory”，最后双击搜索结果中的“ Block Memory Generator”将其添加到设计中，如下图所示：
- BRAM IP 核支持两种模式，一种是独立模式（ Stand Alone），在此模式下，可以自由配置 RAM 的数据深度和宽度；另一种是
BRAM 控制器模式（ BRAM Controller），在此模式下，地址和数据默认为 32 位，由于本次实验添加了 BRAM 控制器 IP 核，因此 BRAM 模式选择 BRAM 控制器模式 PS将串口接收到的数据写入 BRAM，然后从BRAM 中读出数据，并通过串口打印出来；PL从 BRAM 中同样读出数据，并通过 ILA 来观察读出的数据与串口打印的数据是否一致。

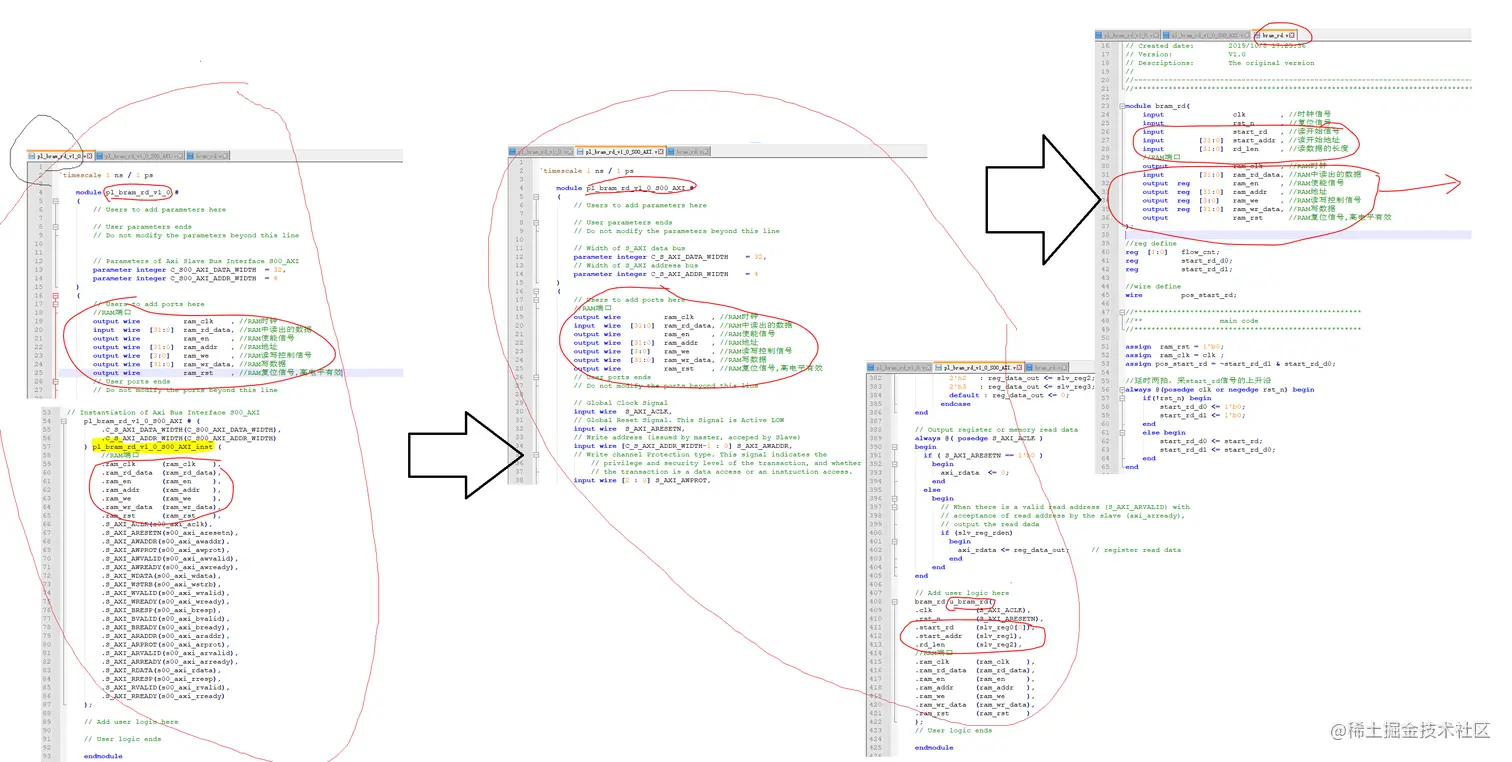

2 AXI协议的读BRAM IP核设计

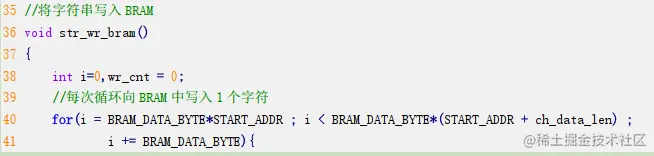

3 软件设计
