基于Opencv实现车牌图片识别系统

​

• 这是一个基于 spring boot + maven + opencv 实现的图像识别及训练的 Demo 项目
• 包含车牌识别、人脸识别等功能，贯穿样本处理、模型训练、图像处理、对象检测、对象识别等技术点
• java语言的深度学习项目，在整个开源社区来说都相对较少；
• 拥有完整的训练过程、检测、识别过程的开源项目更是少之又少！！

包含功能

• 蓝、绿、黄车牌检测及车牌号码识别
• 网上常见的轮廓提取车牌算法 JAVA 实现
• hsv 色彩分割提取车牌算法 JAVA 实现
• 基于 svm 算法的车牌检测训练 JAVA 实现
• 基于 ann 算法的车牌号码识别训练 JAVA 实现
• 人脸检测 接下来将实现人脸识别
• 图片处理工具，目前实现了HSV色彩切割，后续将添加更多使用的图片处理工具，用于辅助算法优化

操作界面

软件版本

• jdk 1.8.61+
• maven 3.0+
• opencv 4.0.1 ； javacpp1.4.4；opencv-platform 4.0.1-1.4.4
• spring boot 2.1.5.RELEASE
• yx-image-recognition 1.0.0版本

软件架构

• B/S 架构，前端html + requireJS，后端java
• 数据库使用 sqlite3.0
• 接口文档使用swagger 2.0

参考文档

• 参考了EasyPR C++项目、以及fan-wenjie的EasyPR-Java项目；同时查阅了部分opencv官方4.0.1版本C++的源码，结合个人对java语言的理解，整理出当前项目
• liuruoze/EasyPR：gitee.com/easypr/Easy…
• fan-wenjie/EasyPR-Java： GitHub - fan-wenjie/EasyPR-Java: 车牌识别软件EasyPR的Java版本
• opencv官方： Home - OpenCV

相关功能实现展示：

​

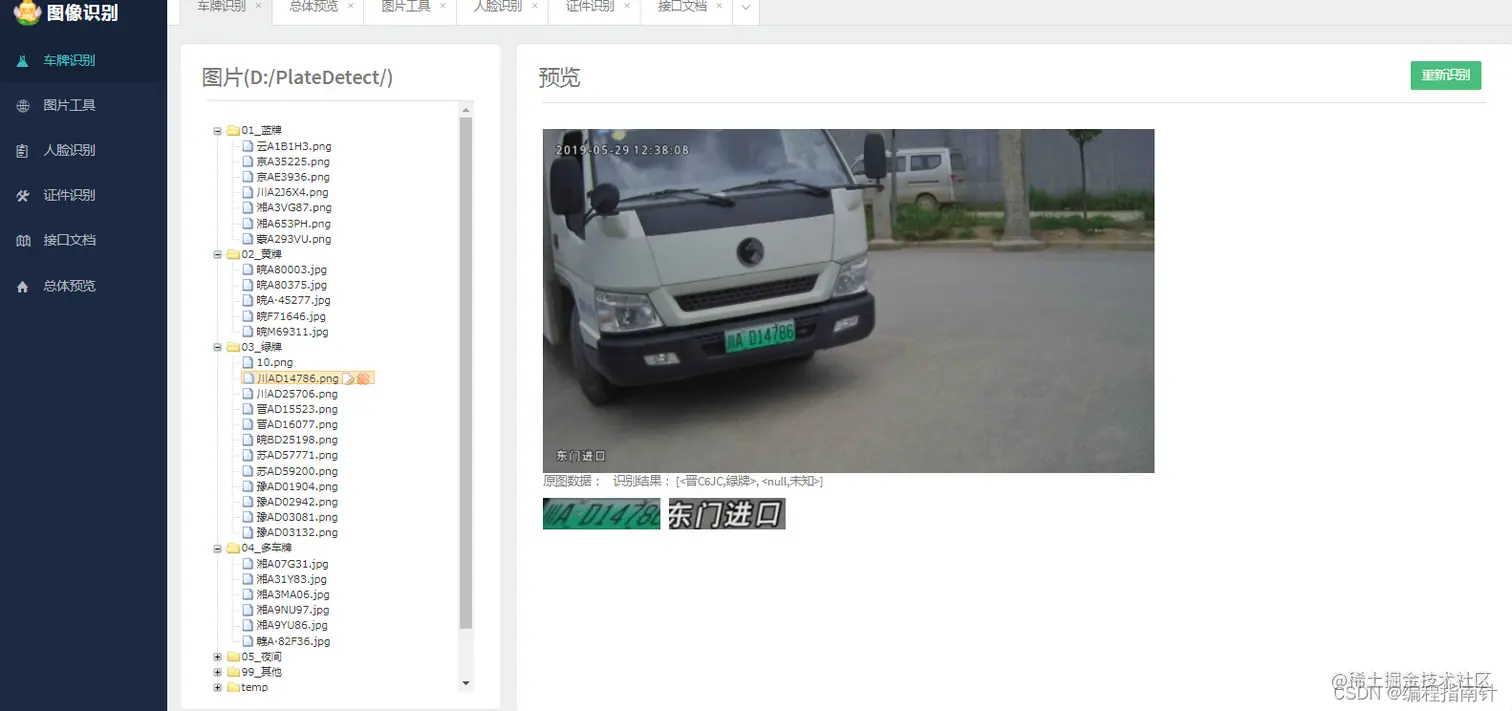

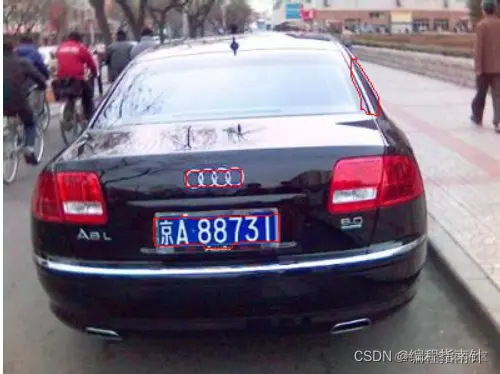

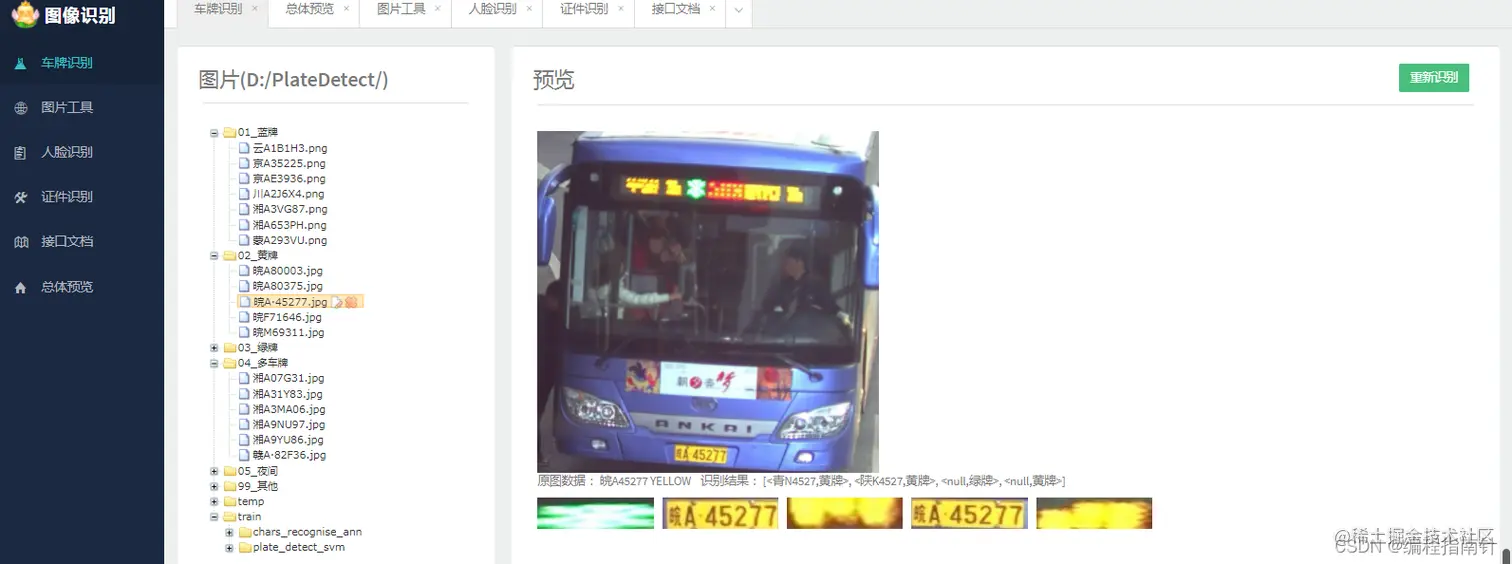

车牌识别

​

黄牌识别

​

绿牌识别

​

夜间识别

​

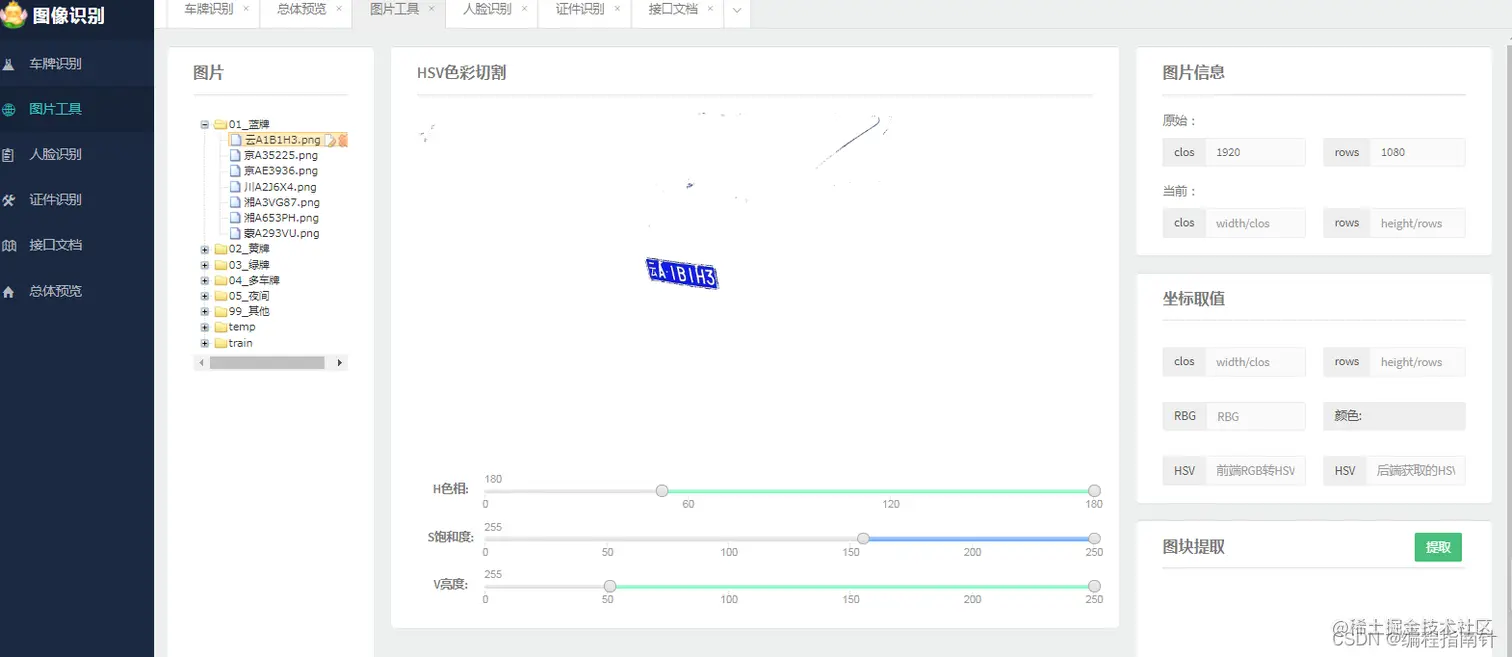

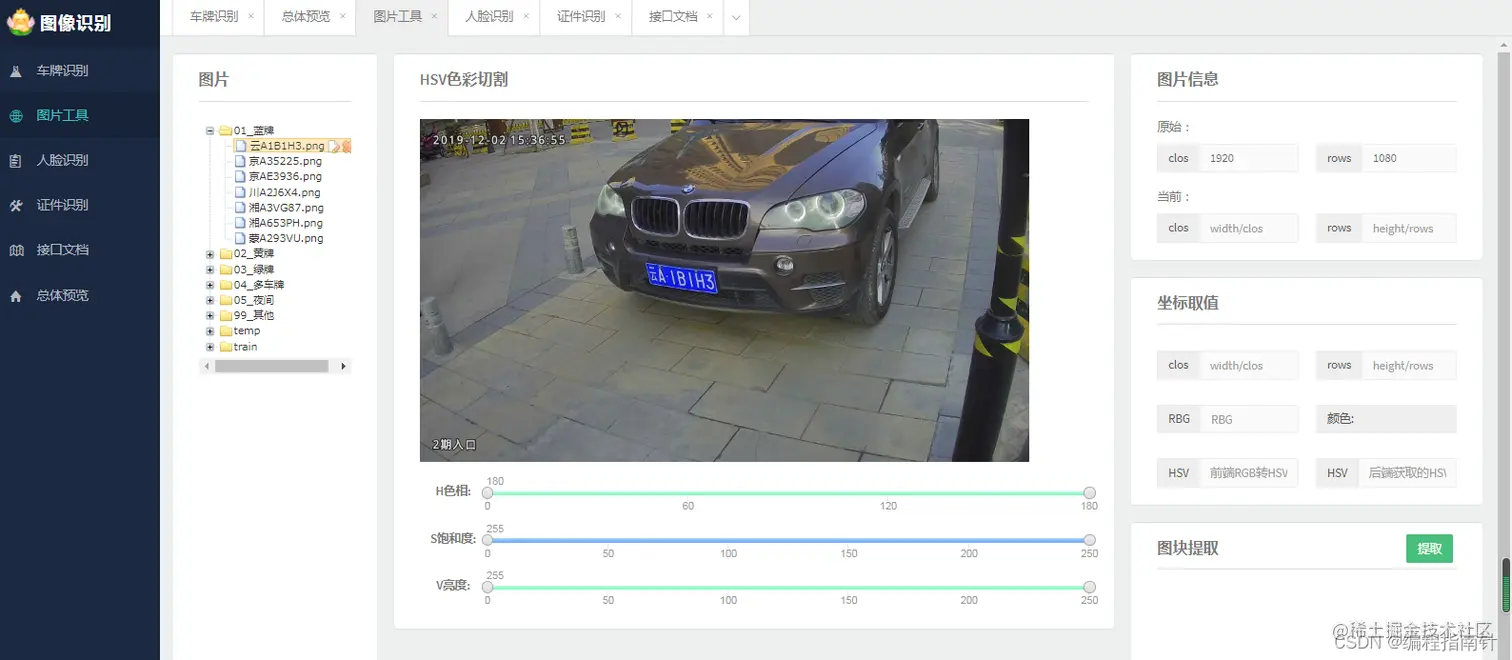

图片提取工具

​

​

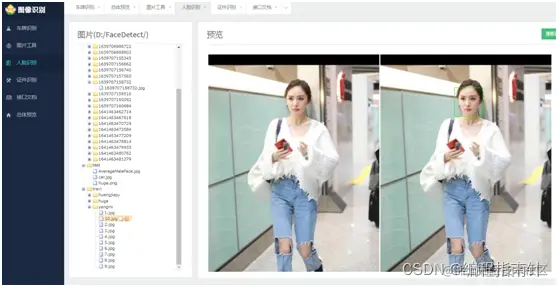

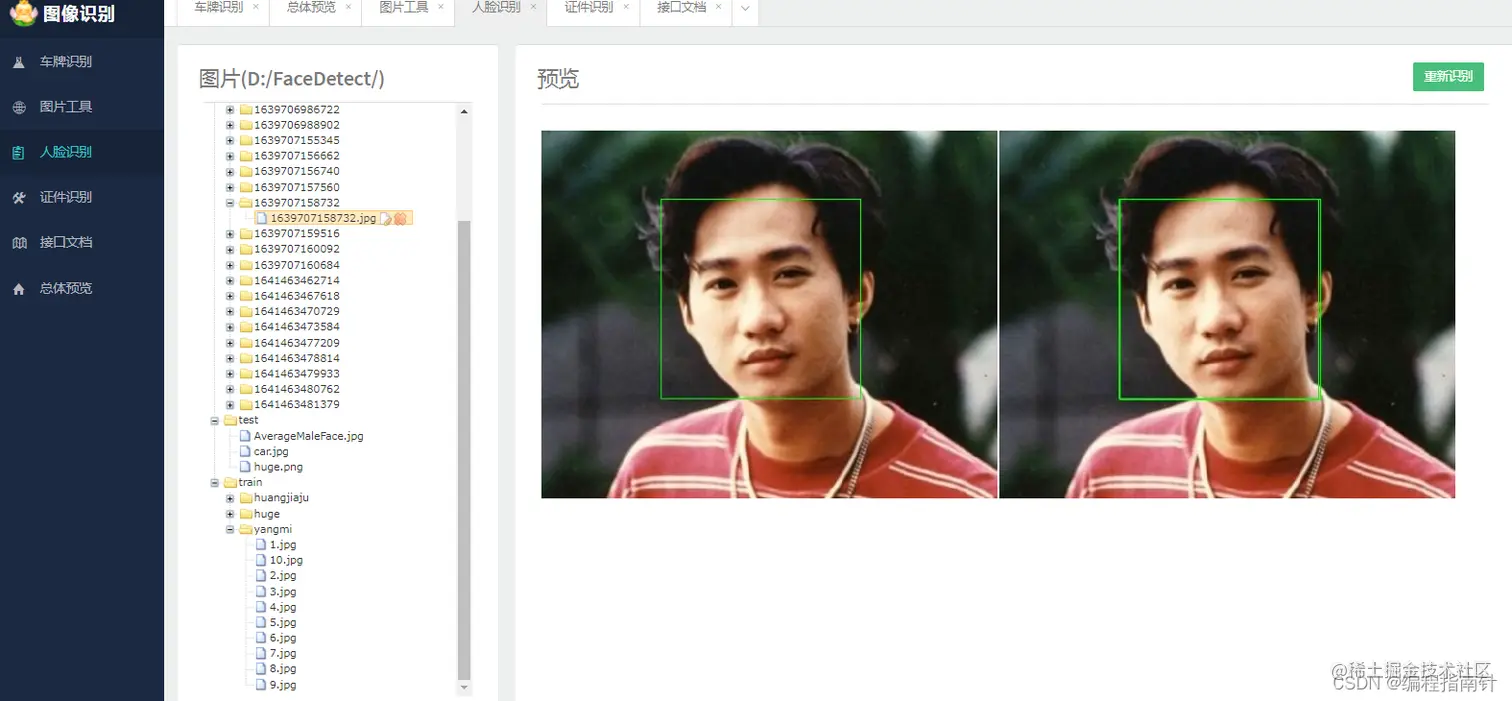

人脸识别

​

训练

​

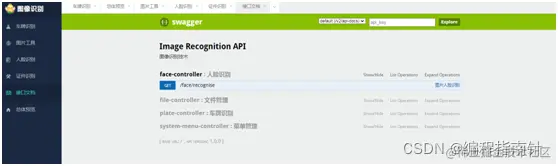

接口文档

​

车牌检测过程

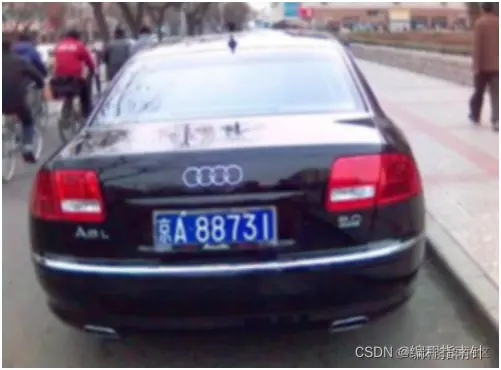

高斯模糊：

​

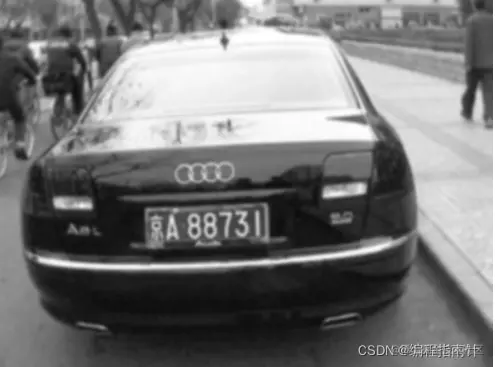

图像灰度化：

​

Sobel 算子：

​

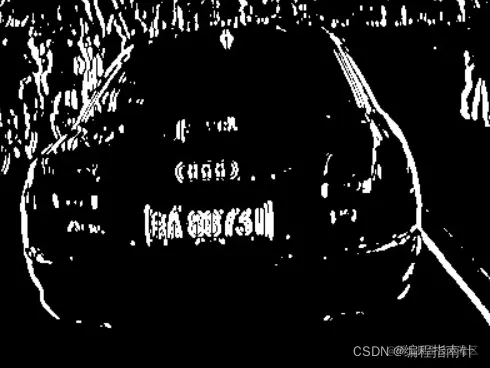

图像二值化：

​

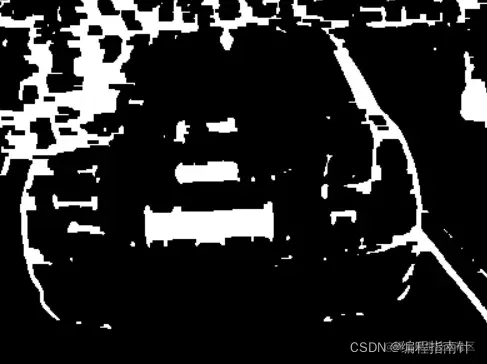

图像闭操作：

​

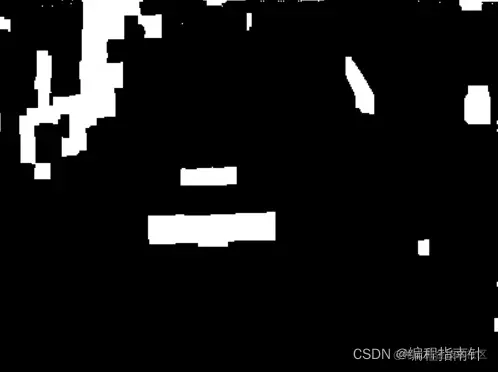

二值图像降噪：

​

提取外部轮廓：

​

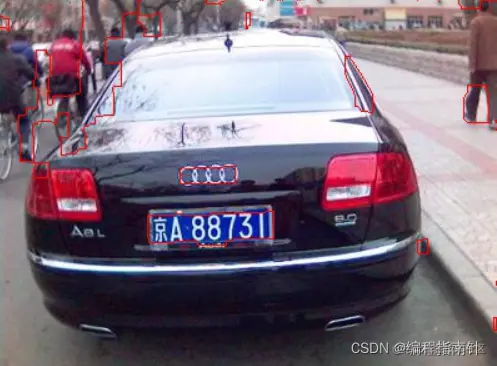

外部轮廓筛选：

​

切图：

​

重置切图尺寸：

​

车牌检测结果:

图片车牌文字识别过程

车牌检测结果:

​

图片车牌文字识别过程

debug_char_threshold：

​

debug_char_clearLiuDing：

​

debug_specMat：

​

debug_chineseMat：

​

debug_char_auxRoi：

​

部门核心代码：

package com.yuxue.service.impl;

import java.io.File;
import java.util.List;
import java.util.Map;
import java.util.Set;
import java.util.Vector;

import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Propagation;
import org.springframework.transaction.annotation.Transactional;

import com.alibaba.druid.util.StringUtils;
import com.alibaba.fastjson.JSONObject;
import com.google.common.collect.Lists;
import com.google.common.collect.Maps;
import com.google.common.collect.Sets;
import com.yuxue.constant.Constant;
import com.yuxue.entity.PlateFileEntity;
import com.yuxue.entity.TempPlateFileEntity;
import com.yuxue.enumtype.PlateColor;
import com.yuxue.mapper.PlateFileMapper;
import com.yuxue.mapper.TempPlateFileMapper;
import com.yuxue.service.PlateService;
import com.yuxue.util.FileUtil;
import com.yuxue.util.GenerateIdUtil;
import com.yuxue.util.PlateUtil;


@Service
public class PlateServiceImpl implements PlateService {

    @Autowired
    private PlateFileMapper plateFileMapper;

    @Autowired
    private TempPlateFileMapper tempPlateFileMapper;

    static {
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
    }


    @Override
    @Transactional(propagation = Propagation.REQUIRED)
    public Object refreshFileInfo() {
        File baseDir = new File(Constant.DEFAULT_DIR);
        if(!baseDir.exists() || !baseDir.isDirectory()) {
            return null;
        }
        List<TempPlateFileEntity> resultList = Lists.newArrayList();

        // 获取baseDir下第一层级的目录， 仅获取文件夹，不递归子目录，遍历
        List<File> folderList = FileUtil.listFile(baseDir, ";", false);
        folderList.parallelStream().forEach(folder -> {
            if(!folder.getName().equals("temp")) {
                // 遍历每一个文件夹， 递归获取文件夹下的图片
                List<File> imgList = FileUtil.listFile(folder, Constant.DEFAULT_TYPE, true);
                if(null != imgList && imgList.size() > 0) {
                    imgList.parallelStream().forEach(n->{
                        TempPlateFileEntity entity = new TempPlateFileEntity();
                        entity.setFilePath(n.getAbsolutePath().replaceAll("\\", "/"));
                        entity.setFileName(n.getName());
                        entity.setFileType(n.getName().substring(n.getName().lastIndexOf(".") + 1));
                        resultList.add(entity);
                    });
                }
            }
        });

        tempPlateFileMapper.turncateTable();
        tempPlateFileMapper.batchInsert(resultList);
        tempPlateFileMapper.updateFileInfo();
        return 1;
    }


    @Override
    public Object recognise(String filePath, boolean reRecognise) {
        filePath = filePath.replaceAll("\\", "/");
        File f = new File(filePath);
        PlateFileEntity entity = null;

        Map<String, Object> paramMap = Maps.newHashMap();
        paramMap.put("filePath", filePath);
        List<PlateFileEntity> list= plateFileMapper.selectByCondition(paramMap);
        if(null == list || list.size() <= 0) {
            if(FileUtil.checkFile(f)) {
                entity = new PlateFileEntity();
                entity.setFileName(f.getName());
                entity.setFilePath(f.getAbsolutePath().replaceAll("\\", "/"));
                entity.setFileType(f.getName().substring(f.getName().lastIndexOf(".") + 1));
                plateFileMapper.insertSelective(entity);
            }
            reRecognise = true;
        } else {
            entity = list.get(0);
        }

        if(reRecognise || StringUtils.isEmpty(entity.getTempPath())) {
            doRecognise(f, entity); // 重新识别
            entity = plateFileMapper.selectByPrimaryKey(entity.getId()); // 重新识别之后，重新获取一下数据
        }
        // 查询debug文件
        if(!StringUtils.isEmpty(entity.getTempPath())) {
            Vector<String> debugFiles = new Vector<String>();
            FileUtil.getFiles(entity.getTempPath(), debugFiles);
            entity.setDebugFiles(debugFiles);
        }
        return entity;
    }

    @Override
    public Object recogniseAll() {
        // 查询到还没有进行车牌识别的图片
        List<PlateFileEntity> list = plateFileMapper.getUnRecogniseList();
        list.parallelStream().forEach(n->{
            File f = new File(n.getFilePath());
            if(FileUtil.checkFile(f)) {
                doRecognise(f, n);
            }
        });
        return 1;
    }



    /**
     * 单张图片 车牌识别
     * 拷贝文件到临时目录
     * 过程及结果更新数据库
     * @param f
     * @param e
     * @return
     */
    public Object doRecognise(File f, PlateFileEntity e) {
        if(!f.exists()) {
            return null;
        }

        String ct = GenerateIdUtil.getStrId();
        String targetPath = Constant.DEFAULT_TEMP_DIR + ct + (f.getName().substring(f.getName().lastIndexOf(".")));
        FileUtil.copyAndRename(f.getAbsolutePath(), targetPath); // 拷贝文件并且重命名

        // 创建临时目录， 存放过程图片
        String tempPath =  Constant.DEFAULT_TEMP_DIR + ct + "/";
        FileUtil.createDir(tempPath);
        e.setTempPath(tempPath);

        Boolean debug = false;
        Vector<Mat> dst = new Vector<Mat>();
        PlateUtil.getPlateMat(targetPath, dst, debug, tempPath);

        Set<String> plates = Sets.newHashSet();
        dst.stream().forEach(inMat -> {
            PlateColor color = PlateUtil.getPlateColor(inMat, true, false, tempPath);
            String plate = PlateUtil.charsSegment(inMat, color, debug, tempPath);
            plates.add("<" + plate + "," + color.desc + ">");
        });
        e.setRecoPlate(plates.toString());

        new File(targetPath).delete();  // 删除拷贝的临时文件
        plateFileMapper.updateByPrimaryKeySelective(e);
        return 1;
    }

    @Override
    public Object getImgInfo(String imgPath) {
        Map<String, Object> result = Maps.newHashMap();
        String ct = GenerateIdUtil.getStrId();
        File f = new File(imgPath);
        if(f.exists()) {
            String targetPath = Constant.DEFAULT_TEMP_DIR + ct + (f.getName().substring(f.getName().lastIndexOf(".")));
            FileUtil.copyAndRename(f.getAbsolutePath(), targetPath);
            result.put("targetPath", targetPath);   // 返回临时路径给前端
            // 获取图片的基本信息
            Mat inMat = Imgcodecs.imread(targetPath);
            result.put("rows", inMat.rows());
            result.put("cols", inMat.cols());
        }
        return result;
    }


    @Override
    public Object getHSVValue(String imgPath, Integer row, Integer col) {
        Map<String, Object> result = Maps.newHashMap();
        Mat inMat = Imgcodecs.imread(imgPath);

        double[] rgb = inMat.get(row, col);
        result.put("RGB", JSONObject.toJSONString(rgb));

        Mat dst = new Mat(inMat.rows(), inMat.cols(), CvType.CV_32FC3);
        Imgproc.cvtColor(inMat, dst, Imgproc.COLOR_BGR2HSV); // 转到HSV空间进行处理

        double[] hsv = dst.get(row, col);
        result.put("HSV", (int)hsv[0] + ", " + (int)hsv[1] + ", " + (int)hsv[2]);
        return result;
    }


}

\

​
