DLNA
DLNA（DIGITAL LIVING NETWORK ALLIANCE，数字生活网络联盟) 其前身是DHWG（Digital Home Working Group，数字家庭工作组），成立于2003年6月24日，是由索尼、英特尔、微软等发起成立的一个非营利性的、合作性质的商业组织。2017年2月20日，DLNA在其官网宣布：本组织的使命已经完成，已于2017年1月5日正式解散，相关的认证将移交给SpireSpark公司，未来不会再更新DLNA标准。

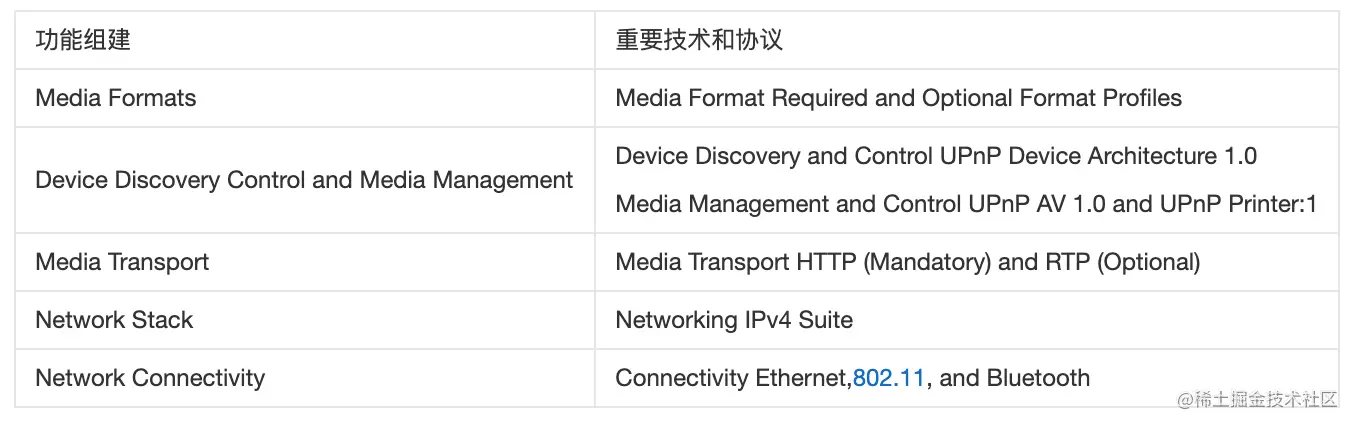

DLNA传输模块（设备的发现，控制和媒体的管理）。这个功能组件其采用了UPnP Device Architecture 1.0和UPnP AV 1.0、UPnP Printer:1。
UPnP
通用即插即用（Universal Plug and Play，简称UPnP）是由通用即插即用论坛（UPnP™ Forum）推广的一套网络协议。该协议的目标是使家庭网络（数据共享、通信和娱乐）和公司网络中的各种设备能够相互无缝连接，并简化相关网络的实现。UPnP通过定义和发布基于开放、因特网通讯网协议标准的UPnP设备控制协议来实现这一目标。
关于UPnP协议栈
UPnP协议栈基于标准IP协议，脱离底层的网络介质。主要由包含：
TCP/IP（Transmission Control Protocol/Internet Protocol，传输控制协议/因特网协议）
HTTP（HyperText Transfer Protocol，超文本传输协议）
SSDP（Simple Service Discovery Protocol，简单服务发现协议）
GENA（General Event Notification Architecture，通用事件通知架构）
SOAP（Simple Object Access Protocol，简单对象访问协议）
XML（Extensible Markup Language，可扩展标记语言）等协议规范。

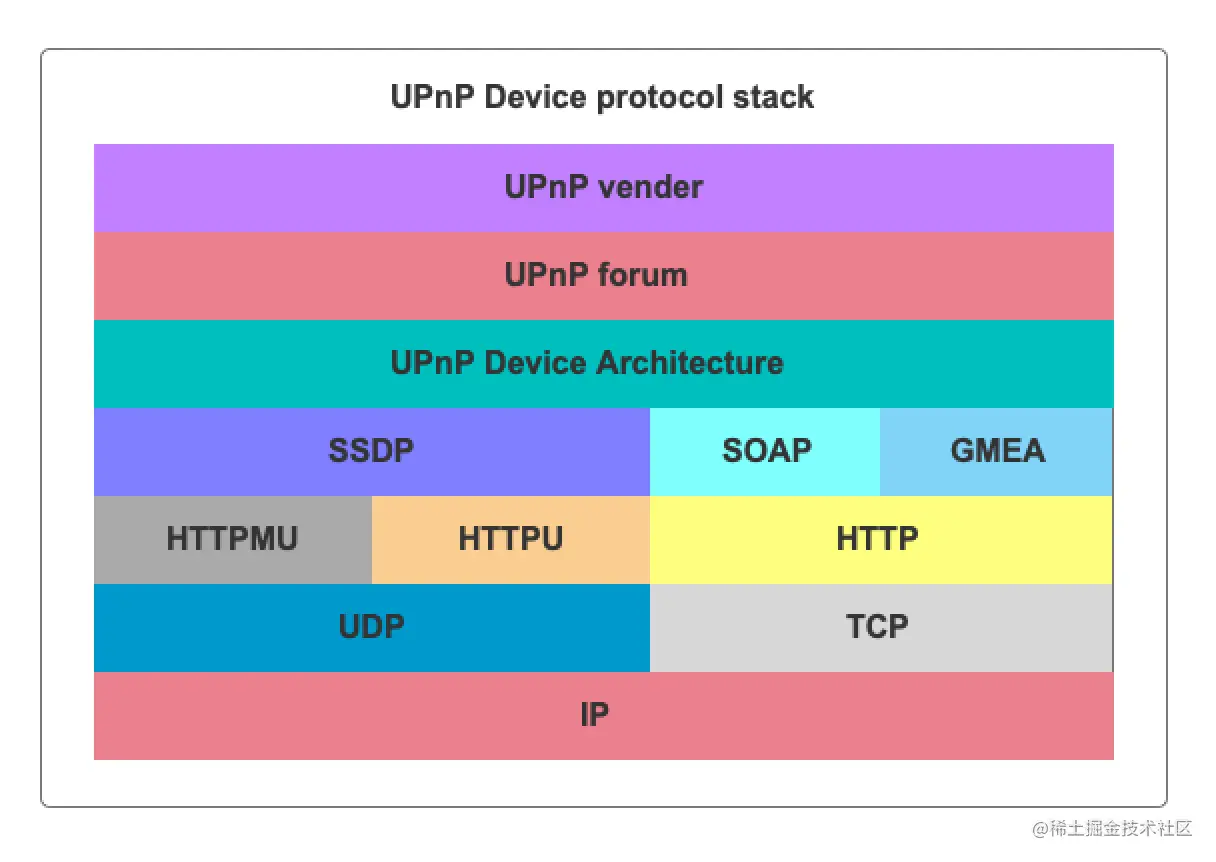

UPnP是一个多层协议构成的框架体系，每一层都以相邻的下层为基础，同时又是相邻上层的基础。直至达到应用层为止。该图中的最下面是就是IP和TCP共两层，负责设备的IP地址。- 三层是
HTTP、HTTPU、HTTPMU，这一层属于传送协议层。传送的是内容都经过封装后，存放在特定的XML文件中的。对应的SSDP、GENA、SOAP指的是保存在XML文件中的数据格式。 - 第四层是
UPnP设备体系定义，仅仅是一个抽象的、公用的设备模型。任何UPnP设备都必须使用这一层。 - 第五层是
UPnP论坛的各个专业委员会的设备定义层，在这个论坛中，不同电器设备由不同的专业委员会定义，例如：电视委员会只负责定义网络电视设备部分，空调器委员会只负责定义网络空调设备部分……，依此类推。所有的不同类型的设备都被定义成一个专门的架构或者模板，供建立设备的时候使用。可以推知，进入这一层，设备已经被指定了明确用途。当然，这些都必须遵守标准化的规范。从目前看，UPnP已经可以支持大部分的设备：从电脑、电脑外设，移动设备和家用消费类电子设备等等，无所不包，随着这个体系的普及，将可能有更多的厂家承认这一标准，最终，可能演化为公认的行业标准。 - 最上层，也就是应用层，由
UPnP设备制造厂商定义的部分。这一层的信息是由设备制造厂商来填充的，这部分一般有设备厂商提供的、对设备控制和操作的底层代码，然后就是名称序列号、厂商信息之类的东西。
关于UPnP术语
UUID：含义是通用唯一识别码（Universally Unique Identifier），其目的是让分布式系统中的所有元素，都有唯一的辨识资讯，而不需要透过中央控制端来做辨识资讯的指定。其格式为xxxxxxxx-xxxx-xxxx-xxxxxxxxxxxxxxxx(8-4-4-16),分别为当前日期和时间，时钟序列，全局唯一的IEEE机器识别号，如果有网卡，从网卡mac地址获得，没有网卡以其他方式获得。
UDN：单一设备名（Unique Device Name）基于UUID，表示一个设备。在不同的时间，对于同一个设备此值应该是唯一的。
URI：Web上可用的每种资源HTML文档、图像、视频片段、程序等。由一个通用资源标志符（Universal Resource Identifier）进行定位。 URI一般由三部分组成：访问资源的命名机制、存放资源的主机名、资源自身的名称路径表示。考虑下面的URI，它表示了当前的HTML4.0规范http://www.webmonkey.com.cn/html/html40/它表示一个可通过HTTP协议访问的资源，位于主机www.webmonkey.com.cn上，通过路径/html/html40访问。
URL：是URI命名机制的一个子集，URL是Uniform Resource Location的缩写，译为统一资源定位符。通俗地说，URL是Internet上用来描述信息资源的字符串，主要用在各种www客户程序和服务器程序上。采用URL可以用一种统一的格式来描述各种信息资源，包括文件、服务器的地址和目录等。
URN：URL的一种更新形式，统一资源名称(Uniform Resource Name)。唯一标识一个实体的标识符，但是不能给出实体的位置。标识持久性Internet资源。URN可以提供一种机制，用于查找和检索定义特定命名空间的架构文件。尽管普通的URL可以提供类似的功能，但是在这方面URN更加强大并且更容易管理，因为URN可以引用多个URL。
关于UPnP组件
完整的UPnP服务系统由支持UPnP的网络和符合UPnP规范的设备共同构成的。

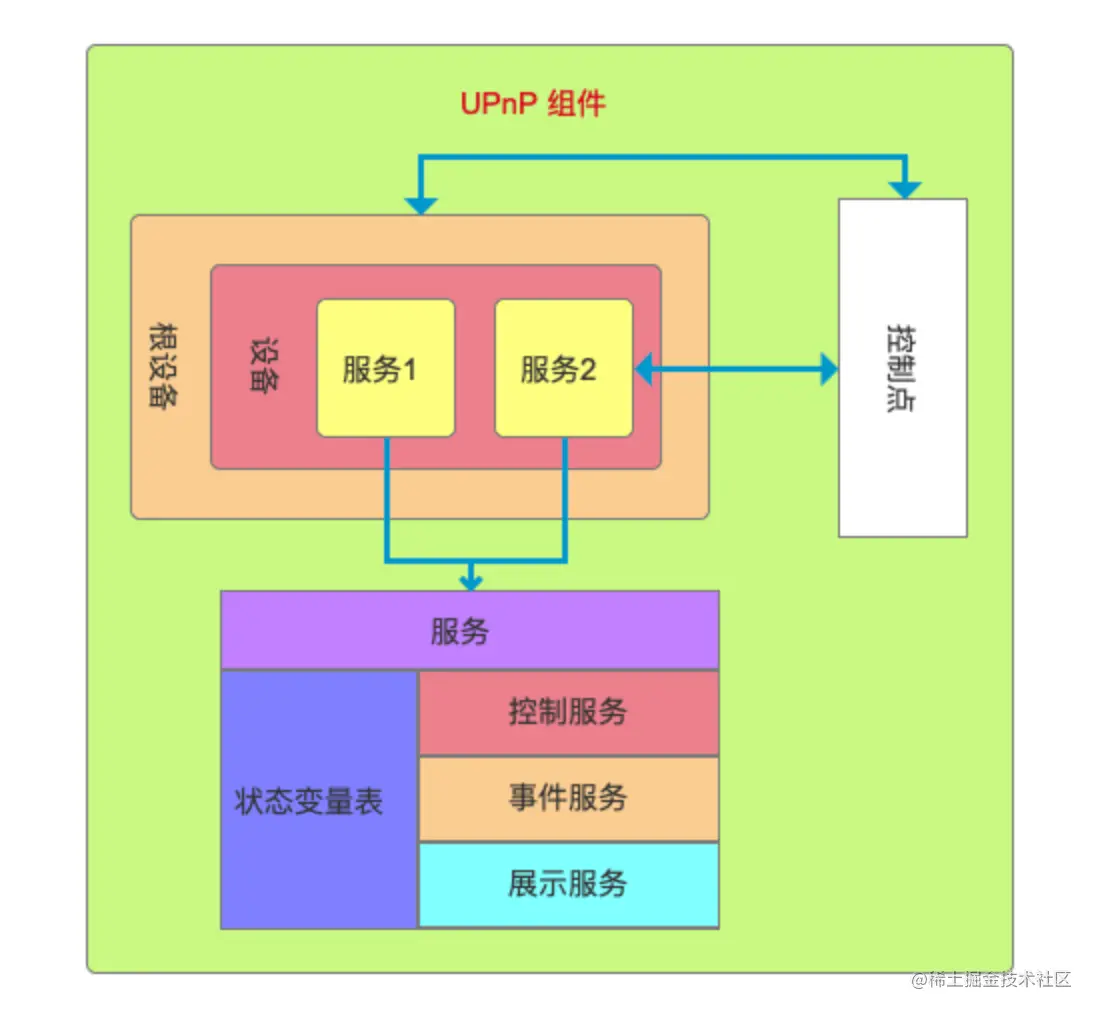

整个系统是由Device、Service、和Control Point三部分所构成。
设备（Device） 这里是指符合
UPnP规范的设备。设备是提供服务的网路实体，是一个逻辑概念，一个屋里设备可以包含一个或者多个逻辑设备。例如一台PC可以有两个逻辑设备———视频播放器和图片浏览器。
服务（Service） 服务是UPnP中最小的可控单元，它包括一系列可控制而动作和一组记录该服务目前情况的状态。服务是依赖于设备存在的。
控制点（Control Point） 控制UPnP设备工作的网络终端，主要功能包括获取设备描述和相关服务列表；获取感兴趣的服务描述；发出控制消息控制设备动作；向感兴趣的服务发出订阅消息，以便当服务状态改变时，自动获得时间通知。
关于UPnP工作原理

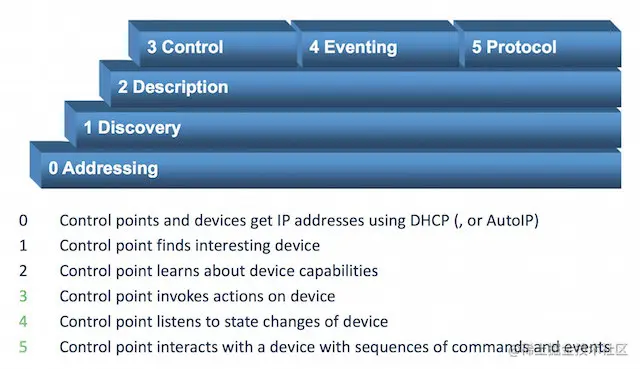

UPnP设备的发现和控制分为6个步骤：寻址、发现、描述、控制、事件及展现。
寻址（Addressing） UPnP技术是架构在IP网络之上。因此拥有一个网络中唯一的IP地址是UPnP设备正常工作的基础。UPnP设备首先查看网络中是否有DHCP服务器，如果有那么使用DHCP分配的IP即可；如果没有则需要使用LLA技术来为自己找适合的IP地址。
另外，在UPnP运行过程中，UPnP设备都需要周期性检测网络中是否有DHCP服务器存在，一旦发现有DHCP服务器，就必须终止使用LLA技术获取的IP地址，改用DHCP分配的IP地址。
发现（Discovery） 可分成两种情况，一种是在有控制请求之后，在当前的网络中查找有无对应的可用设备；另一种情况是某一设备接入网络、取得IP地址之后，就开始向网络广播自己已经进入网络，即寻找控制请求。
描述（Description） 简单说，这是声明自己是什么样的设备，例如名称、制造厂商、序列号码等等。刚开始发现设备后，控制点对这个设备的了解还很少，需要依据ULR找到该设备的描述文件，从这些文件中读取更多的描述信息。描述信息的范围很广，一般都是由设备的制造厂商提供的。主要的描述项目有：控制的模式名称和模式号码、设备序列号、制造厂商名称、厂商的WEB的ULR等等。这些一般都存放在特定的XML文件中。
控制（Control） 控制点找到设备描述之后，会从描述中提炼出要进行的操作并获悉所有的服务；对每个UPnP设备来说，这些描述必须是很确切、很详细的，描述中可能包含有命令或行为列表、服务响应信息、用到的参数等等。对于服务的每个行为，也伴有描述信息：主要是整个服务进行期间的变量、变量的数据类型、可用的取值范围和事件的特征。
要控制某个设备，控制点必须先发送一个控制行为请求，要求设备开始服务，然后再按设备的ULR发送相应的控制消息，控制消息就是放置在XML文件中的那些SOAP格式的信息。最后，服务会返回响应信息，指出服务是成功或是失败。
事件（Eveting） 在服务进行的整个时间内，只要变量值发生了变化或者模式的状态发生了改变，就产生了一个事件，系统将修改上述提到的事件列表的内容。随之，事件服务器把事件向整个网络进行广播。另一方面，控制点也可以事先向事件服务器预约事件信息，保证将该控制点感兴趣的事件及时准确地传送过来。
广播或预约事件，传送的都是事件消息，事件消息也放在XML文件中，使用的格式是GENA。设备投入工作之前的准备―――初始化过程，也是一个事件，初始化需要的各种信息也是用事件消息传送的。包括的内容主要是：变量初始值，模式的初始状态等等。
展示（Presentation） 只要得到了设备的ULR，就可以取得该设备表达页面的ULR，然后可以将此表达纳入用户的本地浏览器上。这部分还包括与用户对话的界面，以及与用户进行会话的处理。
