简介

一种热点可感知的内存 KV 存储结构。

场景

在某些时刻，缓存系统迎来巨大的访问量（双11秒杀）
可能存在访问倾斜，大多数访问集中在极少数数据上（微博热点事件）

背景问题与挑战

对于集群级别的热点监测倍受重视

对于单机存储的热点问题也有一些优化

对于内存KV 存储的热点问题被忽视，针对已有的的散列数据结构的问题，说明解决热点问题的挑战和设计准则。

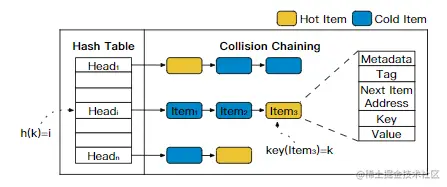

内存KV存储数据结构中，散列表是最常用的。散列表的主要作用是分离链表。


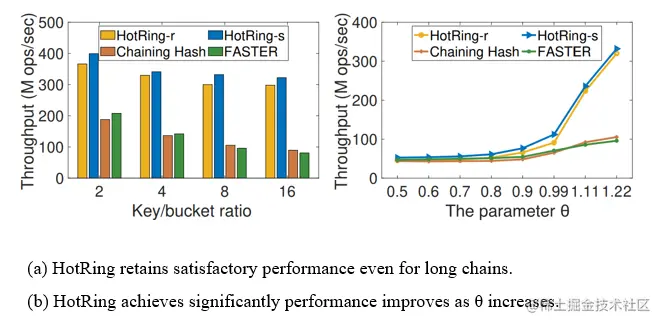

如图，在最坏的情况下，热点数据在链表尾部，访问时需要读取更多的内存，造成大量开销。

已有的解决方法：

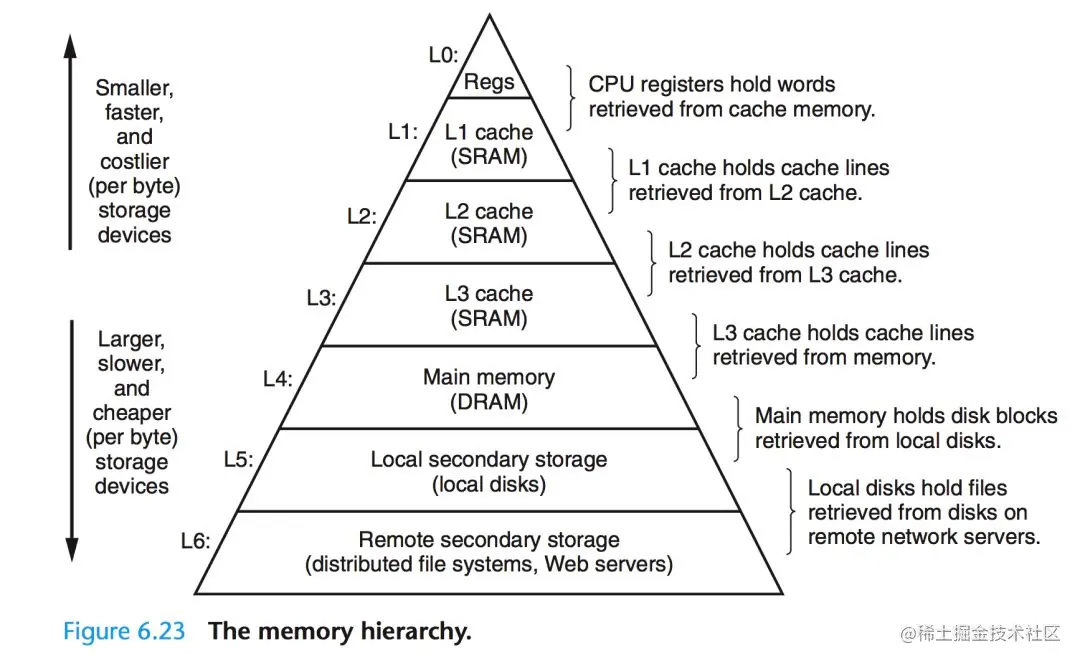

利用CPU cache，但是cache容量太小
rehash，但会成倍增加内存使用
Java HashMap，链表转红黑树

挑战：

热点是动态变化的，如何检测，如何转移
内存 KVS 对时延要求是很高的（无锁的数据结构尤为重要）

设计

基于一个有序的环哈希索引结构，通过移动头部指针快速访问热点。
内部全面采用无锁结构设计（CAS），支持大并发下的读、更新等操作（RCU、 Hazard Pointers等）。针对其的特定操作：热点移位检测、头部指针移动、有序环重新哈希。
提供一个轻量级策略来检测运行时的热点转移。

设计实现

有序环

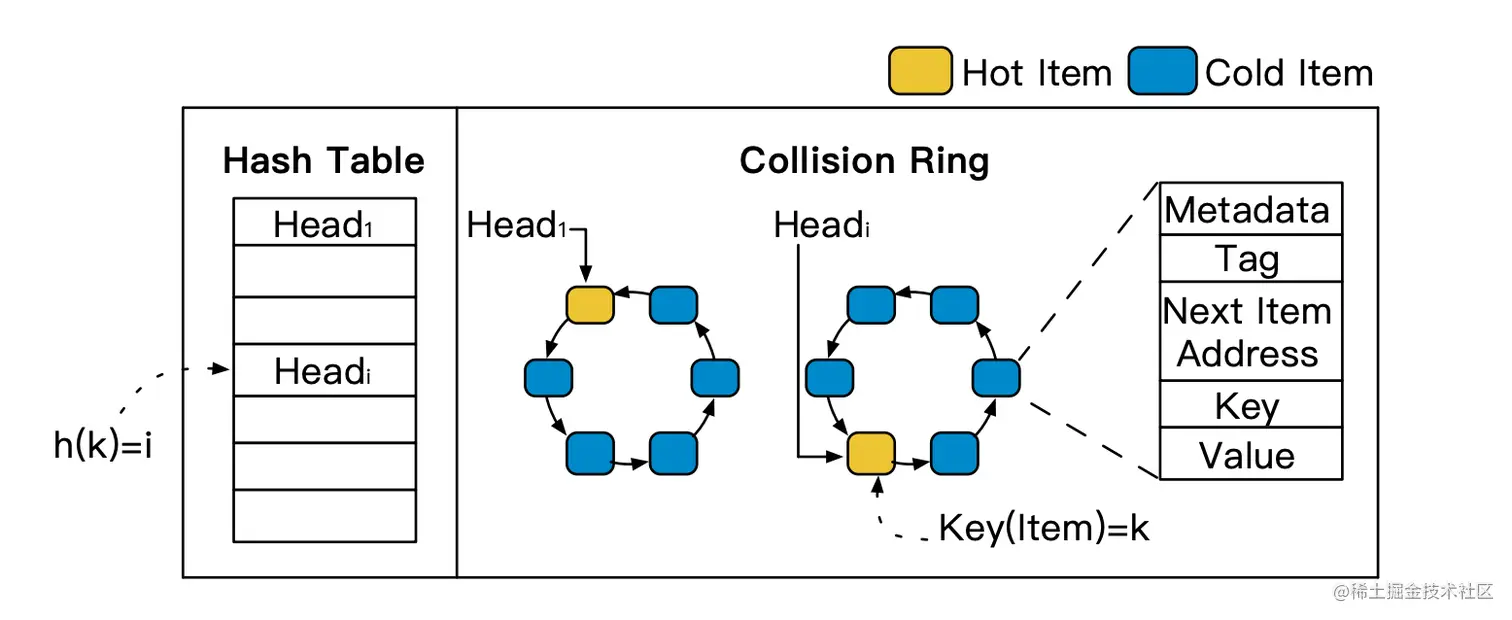

冲突链表被有序环代替：

原有链表的尾部会指向原有的头部
环的头指针可以改变
环的项是有序排列的

使用环的优势：

单向链表
- 必须从头节点开始，到尾节点终止。移动头指针的情况下，会导致一些节点无法被访问
- 移动热点不方便，需要把中间节点移动到头节点，移动链表中的节点很复杂且难以做到无锁并发
环
- Head 可以指向任意节点，即从任意节点开始遍历，可以遍历完整个链表。

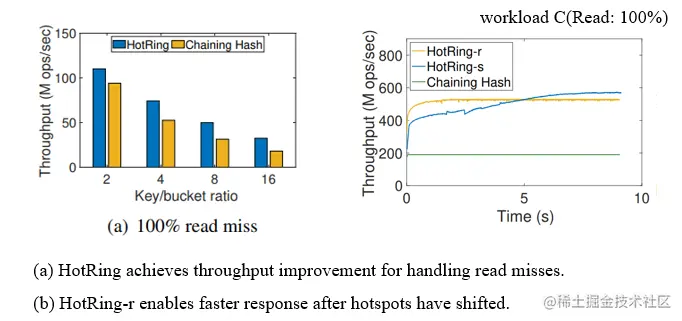

有序的优势：

无序
- 环形链表，没有终结点，如果查找值不存在，不知何时停止
有序
- 可以根据前后项的关系判断是否终结本次查询

有序的前后项关系：

前驱节点 < 待查找节点 <后驱节点 miss
前驱节点 > 后驱节点 && 待查找节点 < 后驱节点 miss
前驱节点 > 后驱节点 && 待查找节点 > 前驱节点 miss
待查找节点 == 节点K hit


热点识别转移

对于热点数据，可以将头节点移到热点项，以降低热点数据访问的性能开销。

问题：如何检测热点项。

论文中名称：即头指针是Hot Item, 其它都是Cold Item，它们的访问分别是Hot Access和Cold Access。

为何需要转移

避免多次遍历，希望把热点数据放在冲突链前面
热点经常变化，需要不断移动节点

随机移动策略：头指针周期移动，指向一个的热点项，这个决定不依赖任何历史元数据。

实现
- 每个线程维护一个变量，记录执行了多少次请求
- 每隔R个请求，线程决定是否要移动头指针
  - 若第R个请求是hot access，头指针不移动
  - 若第R个请求是cold access，头指针移动到第R个请求所在的项（clod access）上
优缺点：效率高，不需要采样、计算，响应速度快，效果可能差
- 在热点集中时非常有效，头指针会趋向于指向热点数据，否则可能会频繁摇摆

统计采样策略：依赖计数历史元数据判断热点项。

优缺点：效率低、效果可能更好
索引格式

- 头指针head包括：
  - active：作为控制统计采样的标识
  - total_counter：当前环总共的访问次数
  - address：环的头地址
- 环上每一项的next
  - rehash：作为控制rehash的标识
  - occupied：用于并发控制，保证并发访问的正确性
  - counter：该项的访问次数
  - address：下一项的地址
- 利用x86-64架构和系统特性，地址使用48位节省处理的16位用于统计采样。
统计采样：为了降低开销，且保证识别的准确性，和随机移动一样，周期性地调整。
- 每个线程维护一个变量，记录执行了多少次请求
- 每隔R个请求，线程决定是否要移动头指针
  - 若第R个请求是hot access，头指针不移动，且不开启采样
  - 否则，则需要移动头指针，开启统计采样，采样个数也是R
    - 打开head.active（CAS）
    - 后续的请求会被记录到head.total_count和对应的next.count（CAS）
热点调整：基于上一步的统计采样，就可以决定哪一个是头节点
- 关闭head.active（CAS）
- 遍历环
- 公式：
$W_t=\sum_{i=1}^k \frac{n_i}{N} * [(i-t)\mod k]$
- 其中，N：total count 、n：counter、(i-t)：从t节点访问到i节点的内存访问次数、n/N：每一项的访问频率。
公式：当头结点方位t节点的时候，要访问环中所有的节点中的代价，代价最小值为头结点。

故本质不是直接将头结点设置为访问次数最大的节点，因为在环中的热点不止有一个。
- 使用CAS设置新的头指针
- 重置所有的计数器

写入密集型的热点：RCU机制
- 项的数据 Less than 8 bytes -- CAS，Read读热点、Update被视作一样的操作。
- 项的数据 More than 8 bytes -- RCU，针对update的优化点，在进行更新操作时使用RCU并且需要修改前一项的next指针，要想获取修改项的前驱项需要遍历整个环，因此修改一个Hot Item也会让其前驱变为Hot Item。在RCU下，更新的是前一项的计数器。
- 在RCU下，更新的是前一项的计数器，头指针会趋向于指向写入项的前一项，在写密集型的热点时，可以直接定位到热点的前一项，更新时就不需要遍历链表。

热点继承

头节点如果被 RCU 更新或者删除，头节点需要指向其它项。但是不能随便指向其它项，因为很可能新的一项是cold item，然后频繁触发热点识别，降低性能。防止冷启动。

解决方式：

若环只有一项，直接CAS更新头指针即可，指向空指针就OK。
若环有多个项，利用已有的热点信息（即头指针的位置）处理：
- RCU更新：指向 new update item（在日常的经验中一个数据被更新很可能会被再多次访问，比如读取）
- 删除：指向被删除项的下一个节点，point to next item。因为被删除的节点是热节点，则此时指向它的下一个节点，其收益并不会减少太多。

并发操作

HotRing的并发控制的基础是CAS。

Read

因为没有对环形链表结构修改，所以不存在并发问题，可以直接不加锁访问

Insert

并发插入时数据丢失问题

当需要并发向B节点与E节点插入C、D时，会导致其中一个节点丢失。

步骤：

创建新项
新项的next指针指向前一项next指针所指地址
修改前一项的next指向新项（CAS）

第三步可通过CAS保证线程安全。若前一项next字段发生竞争，CAS会失败，此时操作需要重试（重试后2步）。

Update

上述介绍过，当更新的数据不超过8字节：使用 CAS，不需要其它操作。

当更新的数据超过8字节：使用RCU更新，需要分3种情况。

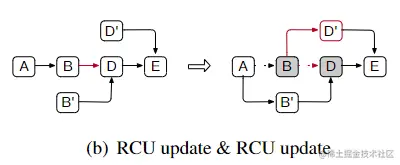

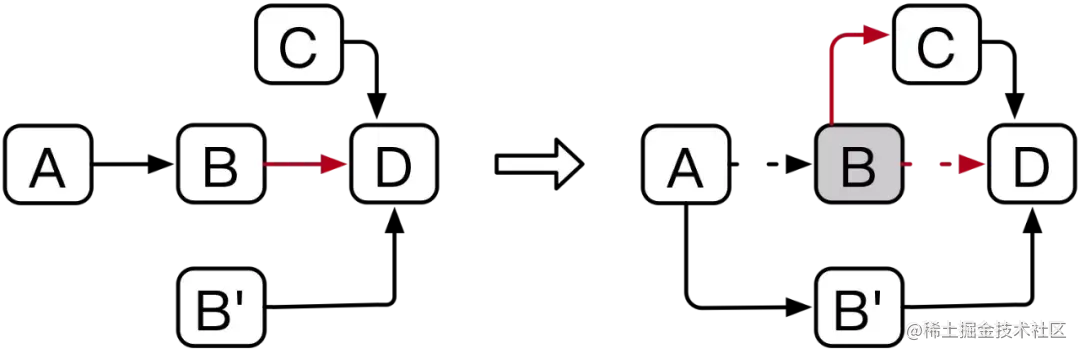

RCU-update & Insert 并发引发的数据丢失

并发执行更新B和插入C，修改前一项的next需要CAS，两个操作都会成功，但是结果不能成环。
RCU-update & RCU-update

并发执行更新B和D，CAS都会成功，但是最后结果也会导致无法成环，且B’的next是一个丢弃数据指针。

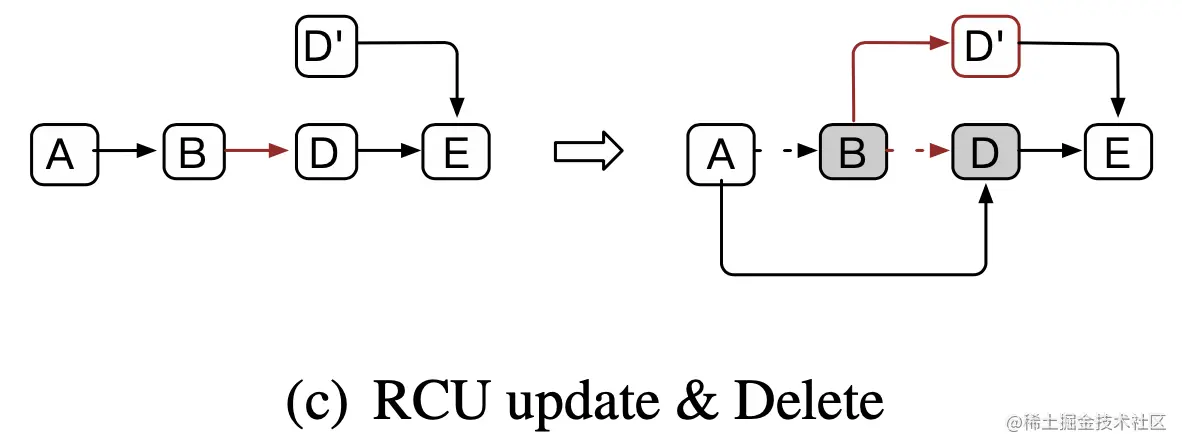

RCU-update & Delete 并发引发的数据丢失

并发执行删除B和更新D，CAS也都会成功，但是最后结果也会导致无法成环，且A的next是一个丢弃数据指针。

由上问题可知，只有CAS设置next指针是不够的。回到索引设计中，需要额外字段来确保并发安全，即next中的 occupy字段

RCU-update & Insert
- RCU-update前，尝试CAS修改B.next值，置B.next.occupy = 1
- Insert时，使用CAS连接前一个节点，发现B.next.occupy = 1，操作会失败，重试
- 操作完成后，新版本项的occupy= 0
RCU-update & Delete
- Delete前，尝试CAS修改待删除项B.next值，置B.next.occupy = 1
- RCU-update时，使用CAS连接前一个节点，发现B.next.occupy = 1，操作会失败，重试
- 操作完成后，新版本项的occupy为0
RCU-update & RCU-update：与RCU-update & Delete类似

头指针移动

需要解决问题：

头指针要指向新热节点，新热节点被RCU 更新或者删除，头指针指向旧的新热节点上
头指针指向的头节点需要进行update/delete 引起的转移

使用occupy字段

当要移动头指针时，CAS设置新的头节点的occupy为1，保证其不被更新/删除
当头节点要被更新时：
- 移动前，更新时会设置新版本的头节点occupy为1
- 移动完成，重置occupy为0
当头节点要被删除时：
- 除了设置当前被删除的头节点occupy为1，还得设置下一项的occupy为1，因为下一项是新的头节点，需要保证其不被更新/删除

无锁rehash

rehash原因：同一个链上热点数量过多，导致性能降低

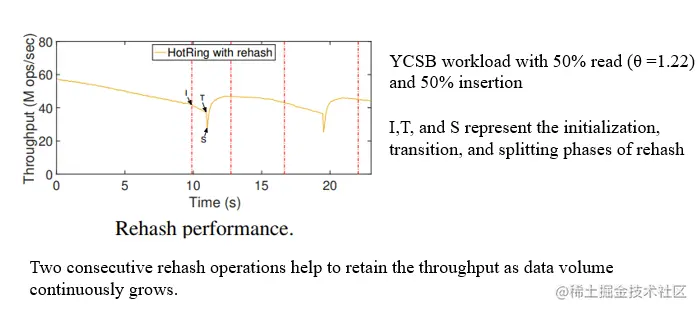

HotRing支持无锁的rehash操作。HotRing使用访问开销（即item操作平均内存访问次数）来触发rehash。

3步：

初始化
分割
删除

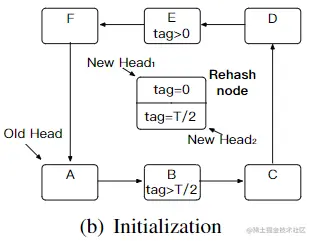

初始化

首先创建rehash线程，初始化一个是原2倍大小的散列表。

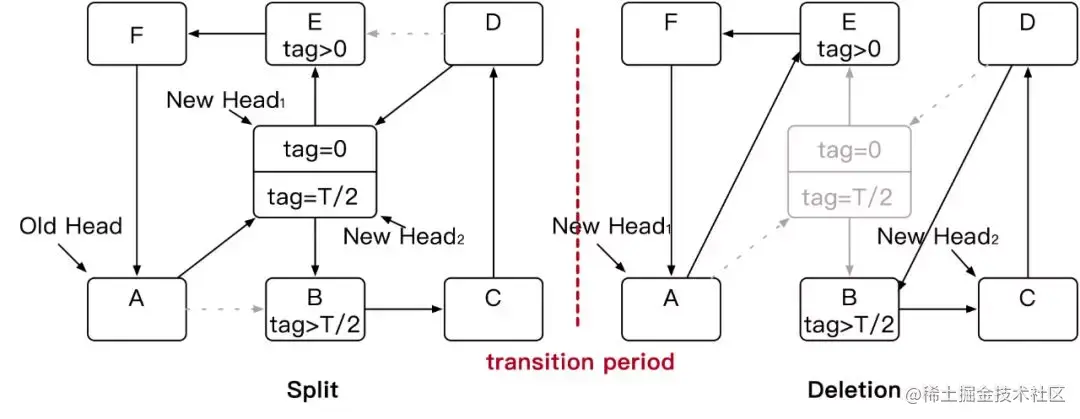

如图所示，在old Table中的一个旧头指针，相应地在new Table 中两个新的头指针。1个环会被拆成2个环。回到上述索引格式Metadata中，自然散列值k的bit数拓展到k+1(在计算机语言中乘2就是左移一位)，则tag的bit数减少一位变为tag-1。根据这一位的值（即rehash bit），决定原有环中的项在哪一个新环上（和JDK HashMap类似）

HotRing根据标记范围划分数据。假设哈希值有n位，标签范围为
