数据传输方式（零拷贝）

在介绍零拷贝之前我想说下在计算机系统中数据传输的方式。



早期阶段:

分散连接，串行工作，程序查询。 在这个阶段，CPU就像个保姆一样，需要手把手的把数据从I/O接口从读出然后再送给主存。



这个阶段具体流程是:

  1. CPU主动启动I/O设备
  2. 然后CPU一直问I/O设备老铁你准备好了吗，注意这里是一直询问。
  3. 如果I/O设备告诉了CPU说:我准备好了。CPU就从I/O接口中读数据。
  4. 然后CPU又继续把这个数据传给主存，就像快递员一样。

这种效率很低，数据传输过程一直占据着CPU，CPU不能做其他更有意义的事。





接口模块

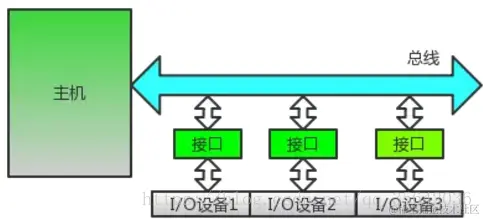

在冯诺依曼结构中，每个部件之间均有单独连线，不仅线多，而且导致扩展I/O设备很不容易，我们上面的早期阶段就是这个体系，叫做分散连接。扩展一个I/O设备得连接很多线。所以引入了总线连接方式，将多个设备连接在同一组总线上，构成设备之间的公共传输通道。

在这种模式下数据交换采用程序中断的方式

  1. CPU主动启动I/O设备。
  2. CPU启动之后不需要再问I/O，开始做其他事，类似异步化。
  3. I/O准备好了之后，通过总线中断告诉CPU我已经准备好了。
  4. CPU进行读取数据，传输给主存中。



DMA

虽然上面的方式虽然提高了CPU的利用率，但是在中断的时候CPU一样是被占用的，为了进一步解决CPU占用，又引入了DMA方式，在DMA方式中，主存和I/O设备之间有一条数据通路，这下主存和I/O设备之间交换数据时，就不需要再次中断CPU。



具有通道结构的阶段

在小型计算机中采用DMA方式可以实现高速I/O设备与主机之间组成数据的交换，但在大中型计算机中，I/O配置繁多，数据传送平凡，若采用DMA方式会出现一系列问题。

  • 每台I/O设备都配置专用额DMA接口，不仅增加了硬件成本，而且解决DMA和CPU访问冲突问题，会使控制变得十分复杂。
  • CPU需要对众多的DMA接口进行管理，同样会影响工作效率。

所以引入了通道，通道用来管理I/O设备以及主存与I/O设备之间交换信息的部件，可以视为一种具有特殊功能的处理器。它是从属于CPU的一个专用处理器，CPU不直接参与管理，故提高了CPU的资源利用率





具有I/O处理机的阶段

输入输出系统发展到第四阶段，出现了I/O处理机。I/O处理机又称为外围处理机，它独立于主机工作，既可以完成I/O通道要完成的I/O控制，又完成格式处理，纠错等操作。具有I/O处理机的输出系统与CPU工作的并行度更高，这说明IO系统对主机来说具有更大的独立性。



我们可以看到数据传输进化的目标是一直在减少CPU占有，提高CPU的资源利用率。





接下来进入拷贝的正题

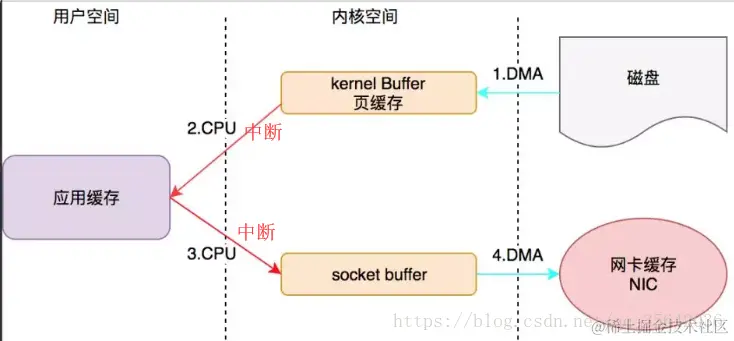

传统的拷贝方式具体的数据流转图如下

  1. CPU发指令给I/O设备的DMA，由DMA将我们磁盘中的数据传输到内核空间的内核buffer。
  2. 第二阶段触发我们的CPU中断，CPU开始将将数据从kernel buffer拷贝至我们的应用缓存
  3. CPU将数据从应用缓存拷贝到内核中的socket buffer.
  4. DMA将数据从socket buffer中的数据拷贝到网卡缓存。

总共需要经历四个阶段，2次DMA，2次CPU中断，总共四次拷贝，有四次上下文切换，并且会占用两次CPU。

优点:开发成本低，适合一些对性能要求不高的，一些管理系统就足够使用了

缺点:多次上下文切换，占用多次CPU，性能比较低。





sendFile实现零拷贝

什么是零拷贝呢？在wiki中的定位:通常是指计算机在网络上发送文件时，不需要将文件内容拷贝到用户空间（User Space）而直接在内核空间（Kernel Space）中传输到网络的方式。

在java NIO中FileChannal.transferTo()实现了操作系统的sendFile

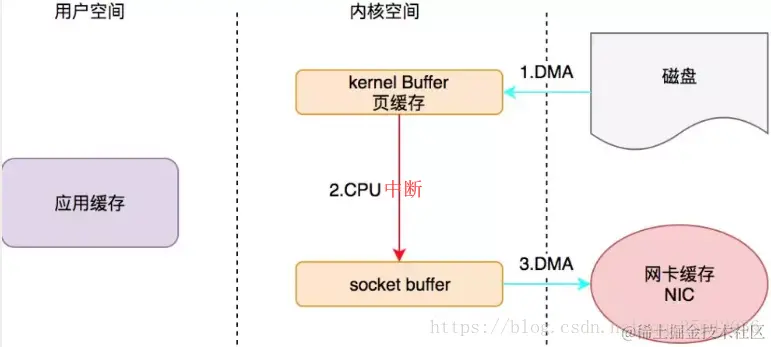

  1. 调用sendfie(),CPU下发指令叫DMA将磁盘数据拷贝到内核buffer中。
  2. DMA拷贝完成发出中断请求，进行CPU拷贝，拷贝到socket buffer中。sendFile调用完成返回。
  3. DMA将socket buffer拷贝至网卡buffer。

可以看见我们根本没有把数据复制到我们的应用缓存中，所以这种方式就是零拷贝

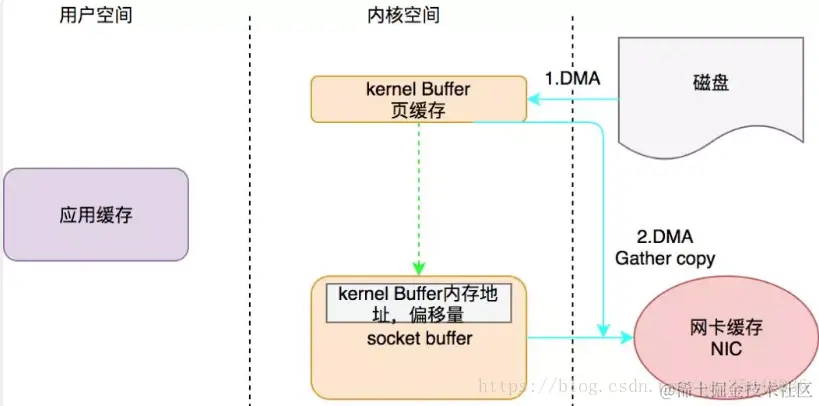

以上虽然减少到了只有三次数据拷贝，但是还是需要CPU中断复制数据。为啥呢？因为DMA需要知道内存地址我才能发送数据啊。所以在Linux2.4内核中做了改进，将Kernel buffer中对应的数据描述信息（内存地址，偏移量）记录到相应的socket缓冲区当中。 最终形成了下面的过程：

在第三方开源框架中Netty，RocketMQ，kafka中都有类似的代码



mmap映射

上面我们提到了零拷贝的实现，但是我们只能将数据原封不动的发给用户，并不能自己使用。于是Linux提供的一种访问磁盘文件的特殊方式，可以将内存中某块地址空间和我们要指定的磁盘文件相关联，从而把我们对这块内存的访问转换为对磁盘文件的访问，这种技术称为内存映射（Memory Mapping）。 我们通过这种技术将文件直接映射到用户态的内存地址，这样对文件的操作不再是write/read,而是直接对内存地址的操作。

mmap方式

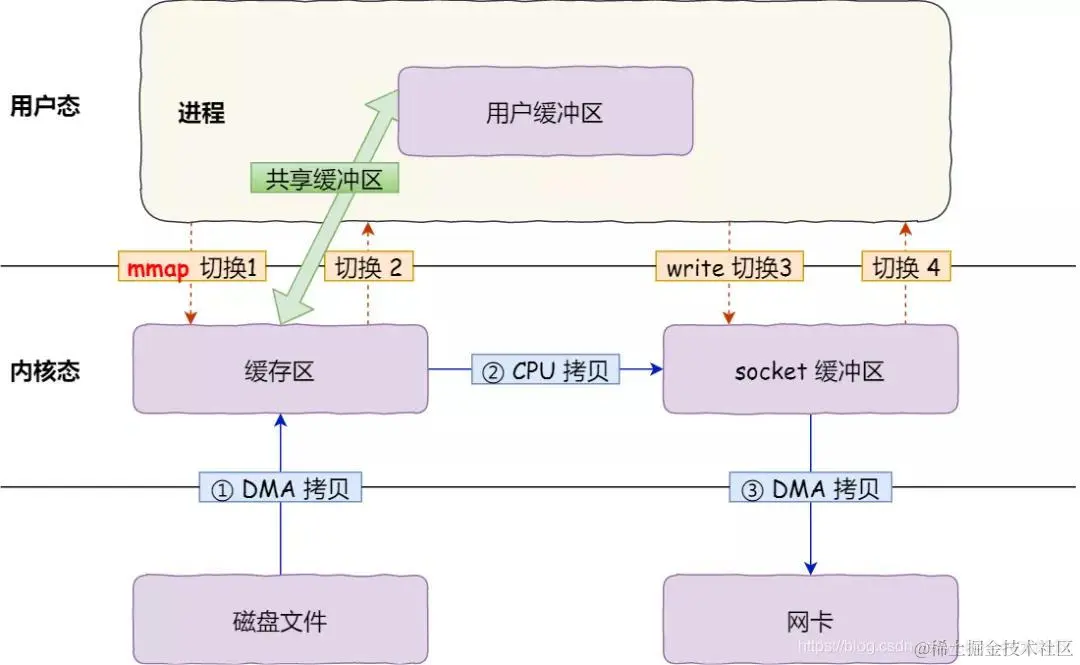

2020100916373817.jpg 在前面我们知道，read() 系统调用的过程中会把内核缓冲区的数据拷贝到用户的缓冲区里，于是为了减少这一步开销，我们可以用 mmap() 替换 read() 系统调用函数。

mmap() 系统调用函数会直接把内核缓冲区里的数据「映射」到用户空间，这样，操作系统内核与用户空间就不需要再进行任何的数据拷贝操作。 在这里插入图片描述 具体过程如下：

应用进程调用了 mmap() 后，DMA 会把磁盘的数据拷贝到内核的缓冲区里。
接着，应用进程跟操作系统内核「共享」这个缓冲区；
应用进程再调用 write()，操作系统直接将内核缓冲区的数据拷贝到 socket 缓冲区中，这一切都发生在内核态，由 CPU来搬运数据；
最后，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程是由 DMA 搬运的。 我们可以得知，通过使用
mmap() 来代替 read()， 可以减少一次数据拷贝的过程。

但这还不是最理想的零拷贝，因为仍然需要通过 CPU 把内核缓冲区的数据拷贝到 socket 缓冲区里，而且仍然需要 4 次上下文切换，因为系统调用还是 2 次。

其实就是用mmap+write 2个系统调用 代替 read +write 2个系统调用

零拷贝

零拷贝这三个字，一直是服务器网络编程的关键字，任何性能优化都离不开。在 Java 程序员的世界，常用的零拷贝有 mmap 和 sendFile。那么，他们在 OS 里，到底是怎么样的一个的设计？本文将简单聊聊 mmap 和 sendFile 这两个零拷贝。

一、传统IO的劣势

初学 Java 时，我们在学习 IO 和 网络编程时，会使用以下代码：

　　

File file = new File("index.html");
RandomAccessFile raf = new RandomAccessFile(file, "rw");

byte[] arr = new byte[(int) file.length()];
raf.read(arr);

Socket socket = new ServerSocket(8080).accept();
socket.getOutputStream().write(arr);

我们会调用 read 方法读取 index.html 的内容—— 变成字节数组，然后调用 write 方法，将 index.html 字节流写到 socket 中，那么，我们调用这两个方法，在 OS 底层发生了什么呢？我这里借鉴了一张其他文章的图片，尝试解释这个过程。

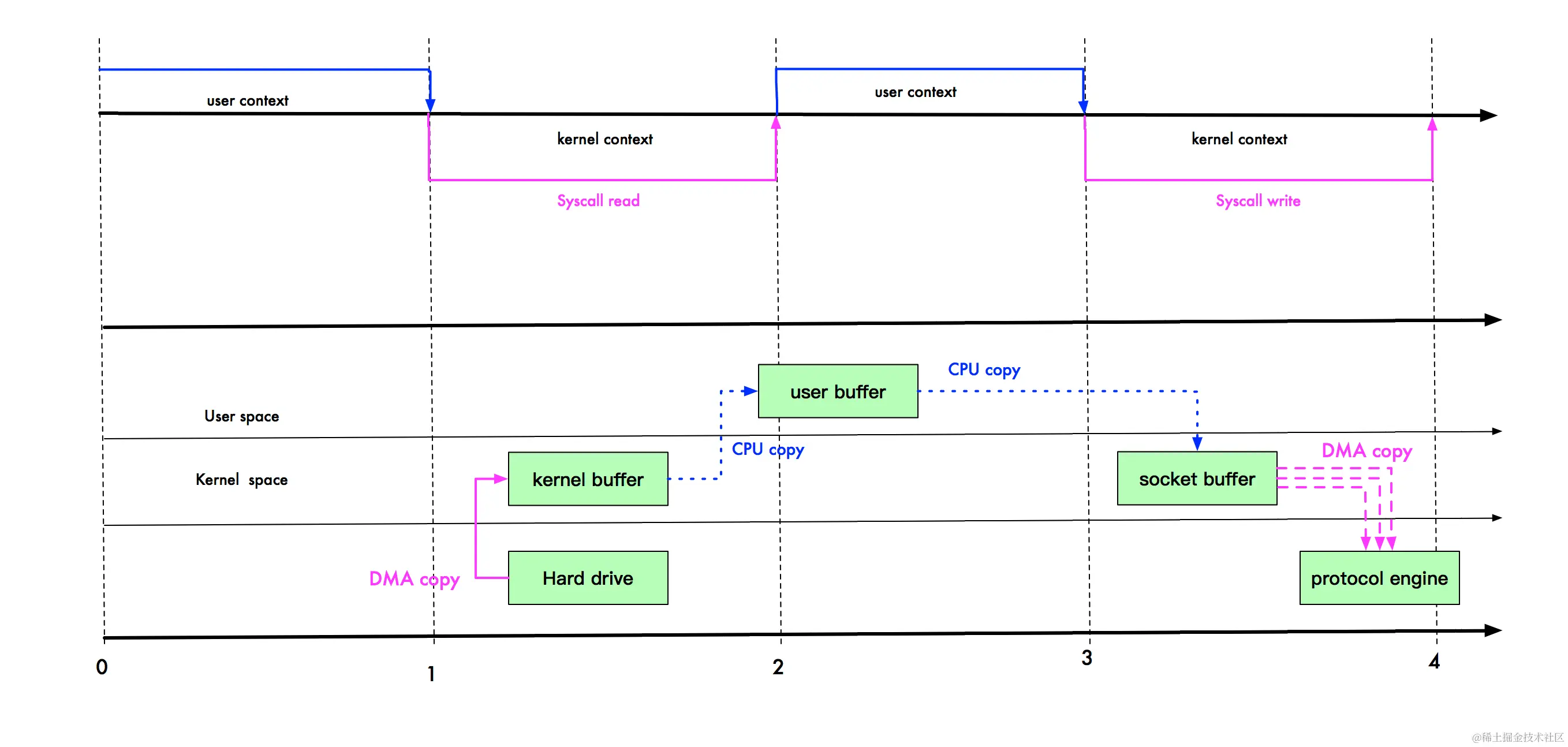

传统 io 操作

上图中，上半部分表示用户态和内核态的上下文切换。下半部分表示数据复制操作。下面说说他们的步骤：

  1. read 调用导致用户态到内核态的一次变化，同时，第一次复制开始：DMA（Direct Memory Access，直接内存存取，即不使用 CPU 拷贝数据到内存，而是 DMA 引擎传输数据到内存，用于解放 CPU） 引擎从磁盘读取 index.html 文件，并将数据放入到内核缓冲区。
  2. 发生第二次数据拷贝，即：将内核缓冲区的数据拷贝到用户缓冲区，同时，发生了一次用内核态到用户态的上下文切换。
  3. 发生第三次数据拷贝，我们调用 write 方法，系统将用户缓冲区的数据拷贝到 Socket 缓冲区。此时，又发生了一次用户态到内核态的上下文切换。
  4. 第四次拷贝，数据异步的从 Socket 缓冲区，使用 DMA 引擎拷贝到网络协议引擎。这一段，不需要进行上下文切换。
  5. write 方法返回，再次从内核态切换到用户态。

如你所见，复制拷贝操作太多了。如何优化这些流程？

二、mmap 优化

mmap 通过内存映射，将文件映射到内核缓冲区，同时，用户空间可以共享内核空间的数据。这样，在进行网络传输时，就可以减少内核空间到用户空间的拷贝次数。如下图：

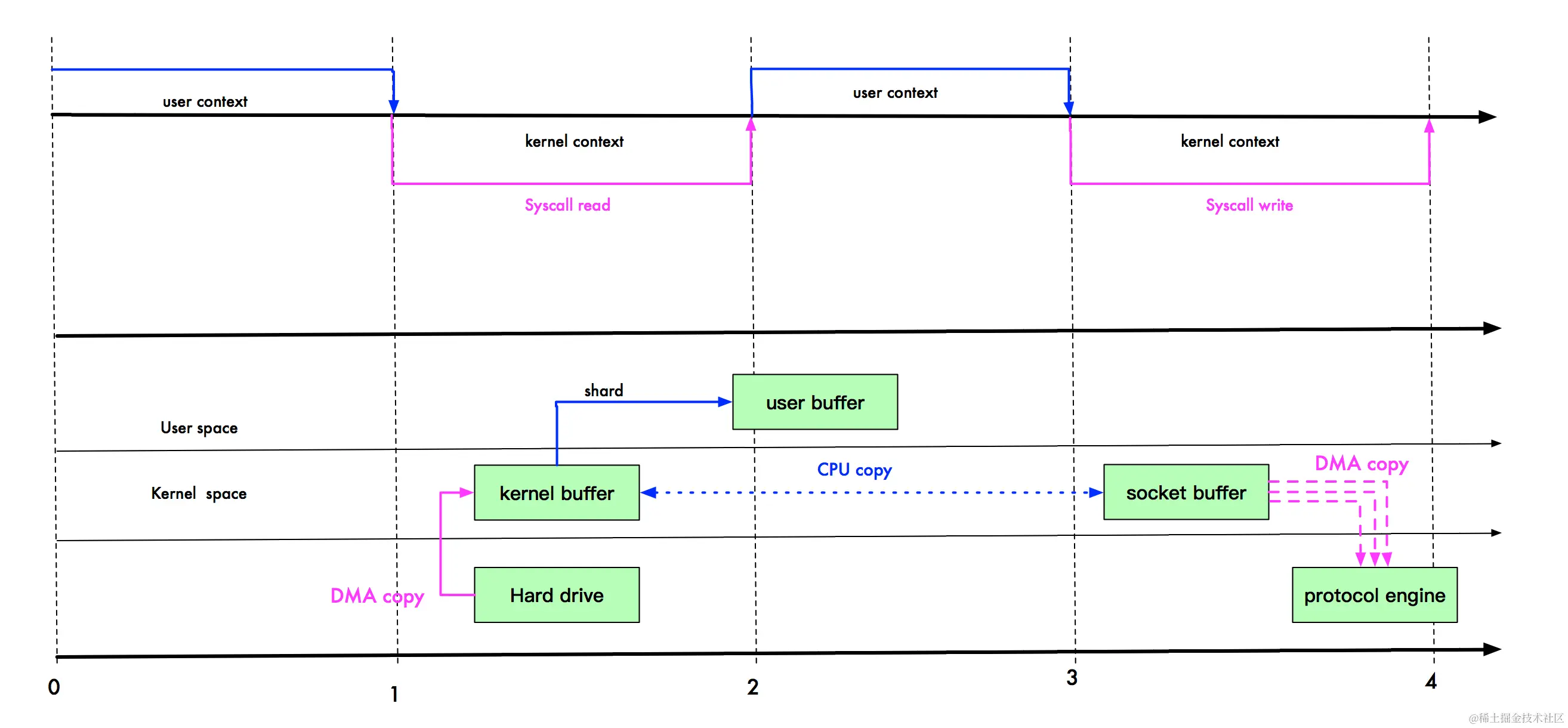

mmap 流程

如上图，user buffer 和 kernel buffer 共享 index.html。如果你想把硬盘的 index.html 传输到网络中，再也不用拷贝到用户空间，再从用户空间拷贝到 Socket 缓冲区。

现在，你只需要从内核缓冲区拷贝到 Socket 缓冲区即可，这将减少一次内存拷贝（从 4 次变成了 3 次），但不减少上下文切换次数。

三、sendFile

那么，我们还能继续优化吗？ Linux 2.1 版本 提供了 sendFile 函数，其基本原理如下：数据根本不经过用户态，直接从内核缓冲区进入到 Socket Buffer，同时，由于和用户态完全无关，就减少了一次上下文切换。

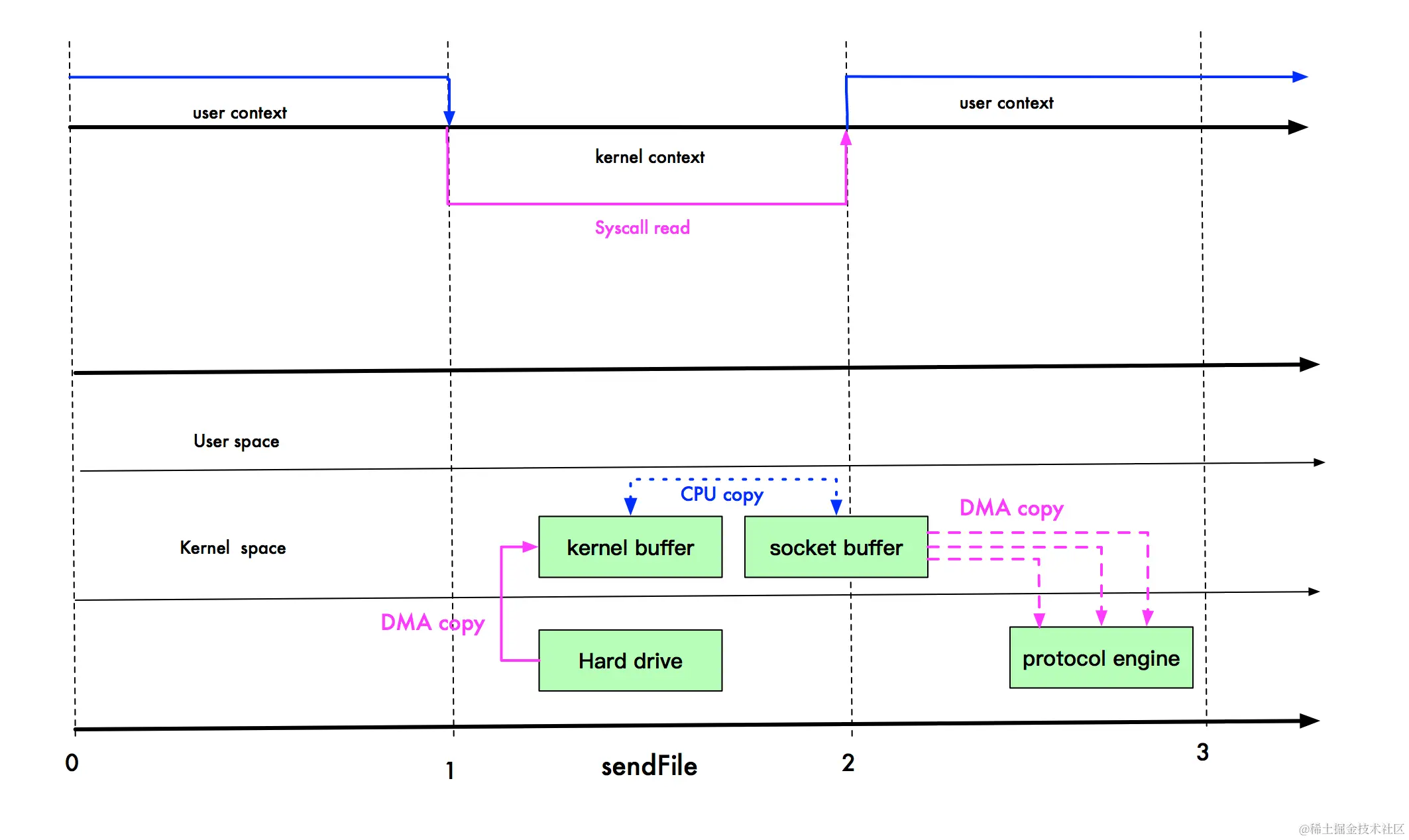

snedFile 2.1 版本

如上图，我们进行 sendFile 系统调用时，数据被 DMA 引擎从文件复制到内核缓冲区，然后调用 write 方法时，从内核缓冲区进入到 Socket，这时，是没有上下文切换的，因为都在内核空间。

最后，数据从 Socket 缓冲区进入到协议栈。此时，数据经过了 3 次拷贝，3 次上下文切换。那么，还能不能再继续优化呢？ 例如直接从内核缓冲区拷贝到网络协议栈？

实际上，Linux 在 2.4 版本中，做了一些修改，避免了从内核缓冲区拷贝到 Socket buffer 的操作，直接拷贝到协议栈，从而再一次减少了数据拷贝。具体如下图：

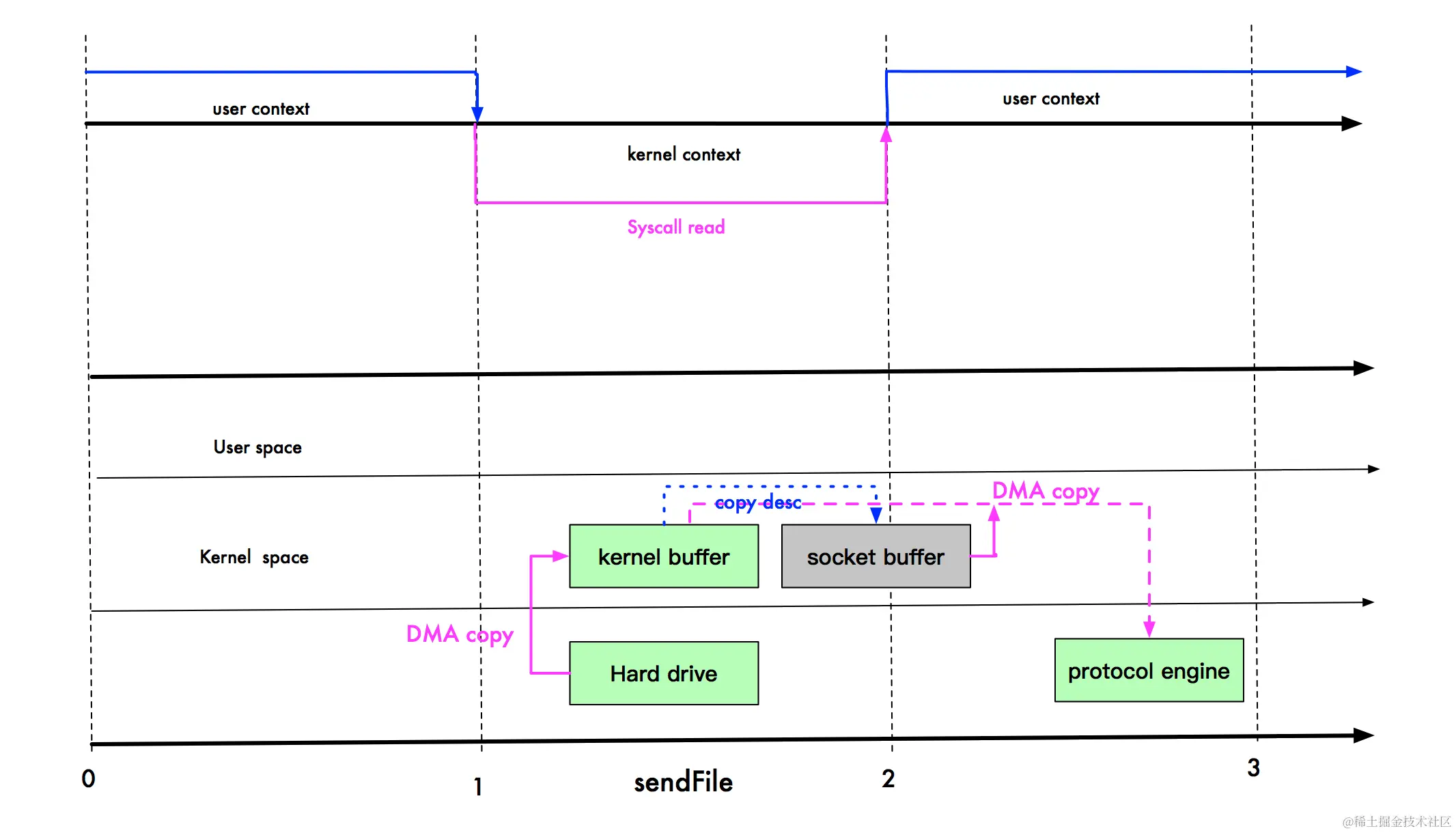

sendFile 在 2.4 版本的再一次优化

现在，index.html 要从文件进入到网络协议栈，只需 2 次拷贝：第一次使用 DMA 引擎从文件拷贝到内核缓冲区，第二次从内核缓冲区将数据拷贝到网络协议栈；内核缓存区只会拷贝一些 offset 和 length 信息到 SocketBuffer，基本无消耗。

等一下，不是说零拷贝吗？为什么还是要 2 次拷贝？

首先我们说零拷贝，是从操作系统的角度来说的。因为内核缓冲区之间，没有数据是重复的（只有 kernel buffer 有一份数据，sendFile 2.1 版本实际上有 2 份数据，算不上零拷贝）。例如我们刚开始的例子，内核缓存区和 Socket 缓冲区的数据就是重复的。

而零拷贝不仅仅带来更少的数据复制，还能带来其他的性能优势，例如更少的上下文切换，更少的 CPU 缓存伪共享以及无 CPU 校验和计算。

再稍微讲讲 mmap 和 sendFile 的区别。

  1. mmap 适合小数据量读写，sendFile 适合大文件传输。
  2. mmap 需要 4 次上下文切换，3 次数据拷贝；sendFile 需要 3 次上下文切换，最少 2 次数据拷贝。
  3. sendFile 可以利用 DMA 方式，减少 CPU 拷贝，mmap 则不能（必须从内核拷贝到 Socket 缓冲区）。

在这个选择上：rocketMQ 在消费消息时，使用了 mmap。kafka 使用了 sendFile。

四、Java中的例子

kafka 在客户端和 broker 进行数据传输时，会使用 transferTo 和 transferFrom 方法，即对应 Linux 的 sendFile。

kafka

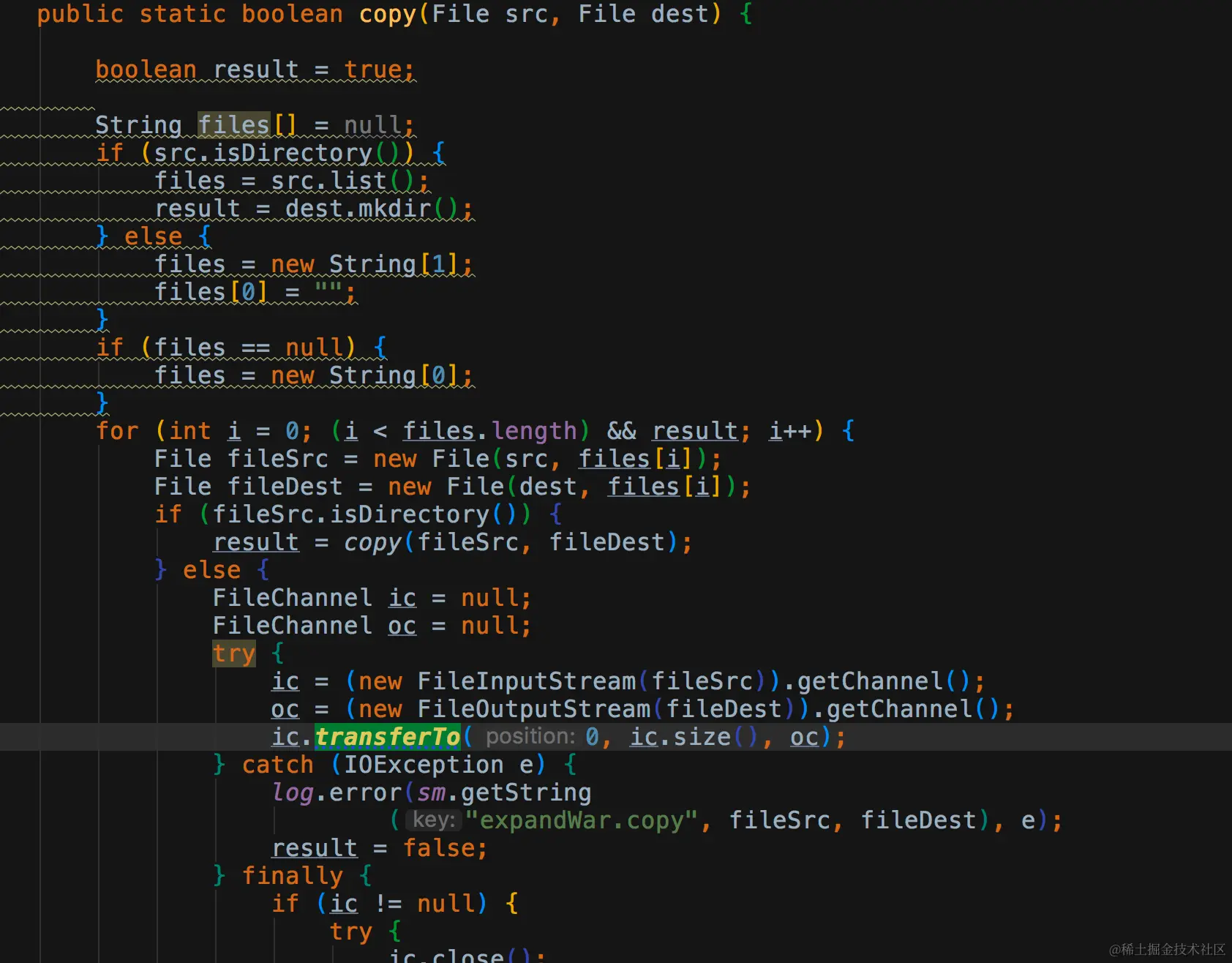

tomcat 内部在进行文件拷贝的时候，也会使用 transferto 方法。

tomcat

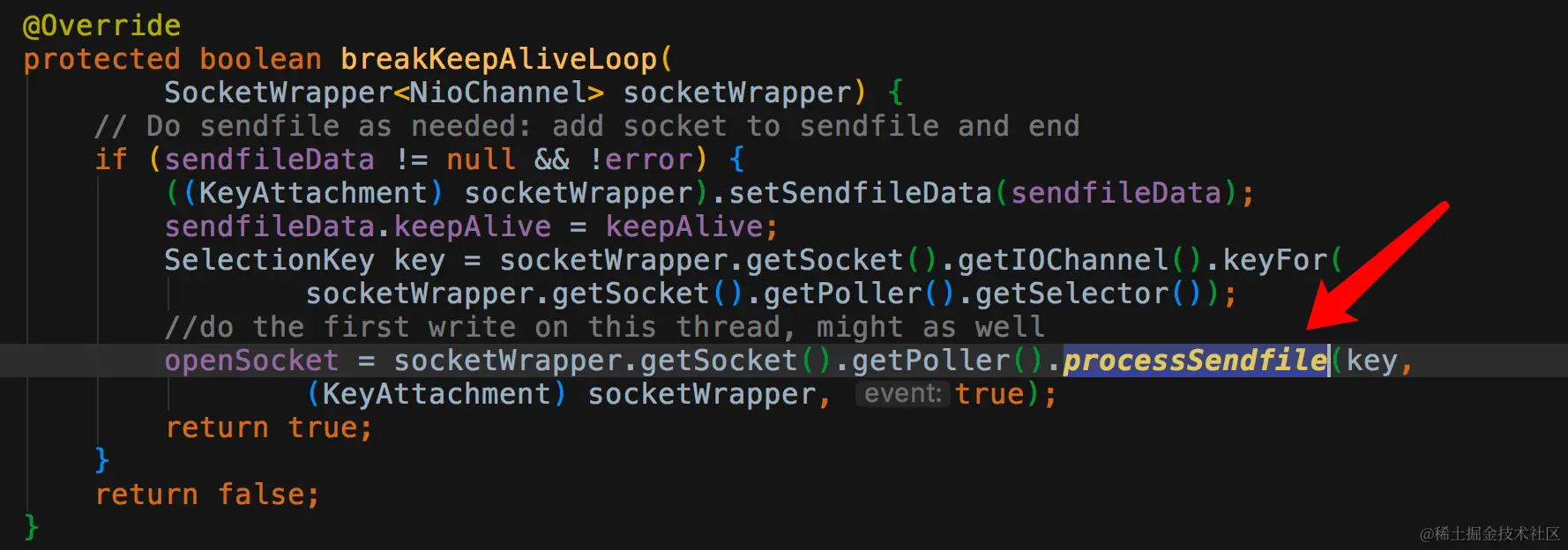

tomcat 在处理一下心跳保活时，也会调用该 sendFile 方法。


所以，如果你需要优化网络传输的性能，或者文件读写的速度，请尽量使用零拷贝。它不仅能较少复制拷贝次数，还能较少上下文切换，缓存行污染。

\
