使用软件

华为虚拟机 eNSP

实验步骤

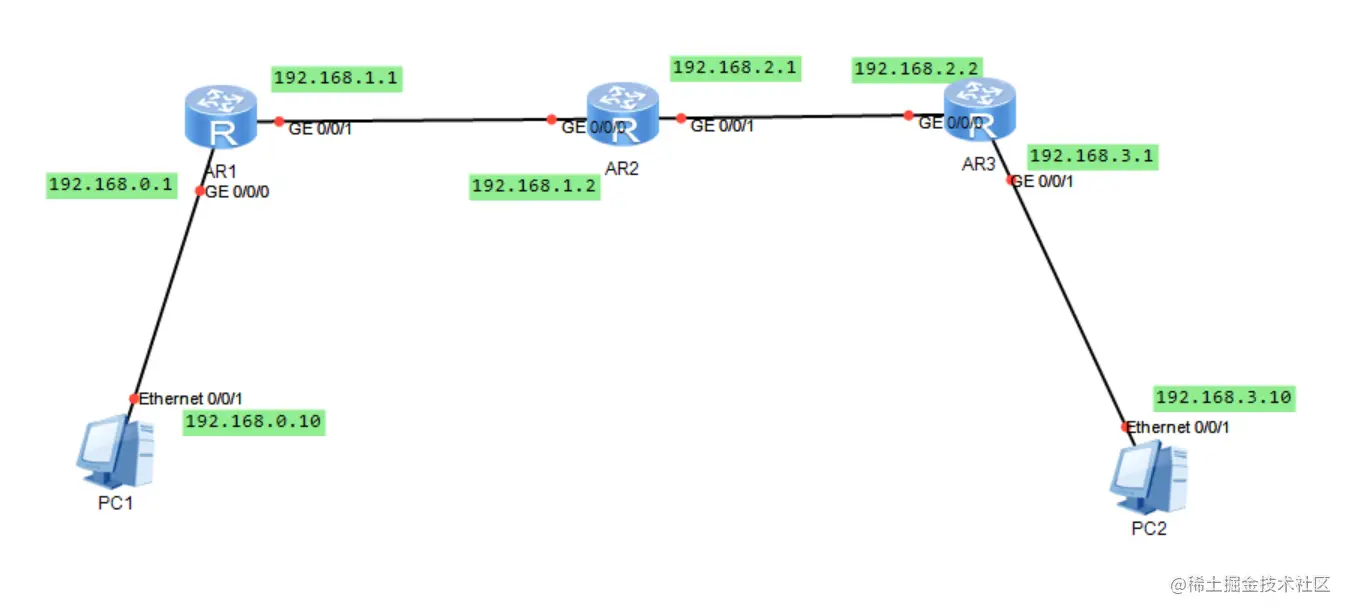

• 先将模拟设备如图所示，并设置主机的IP地址

• 设置主机IP PC1

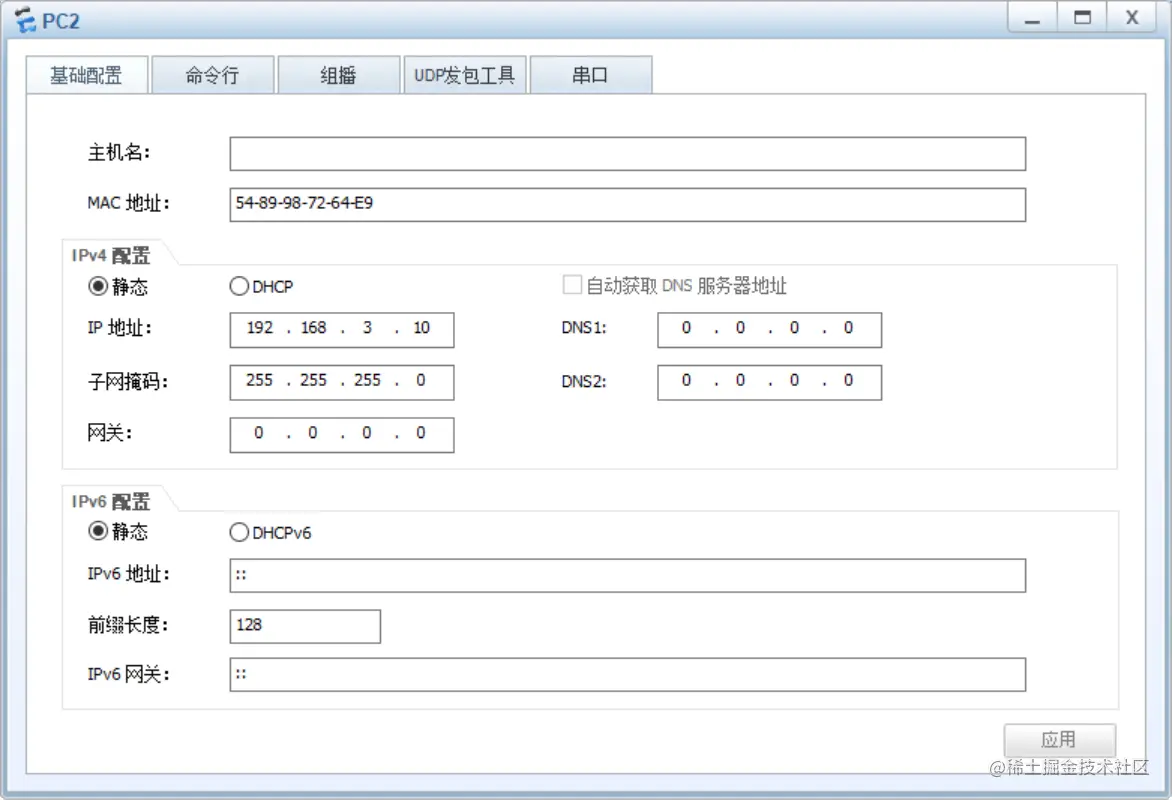

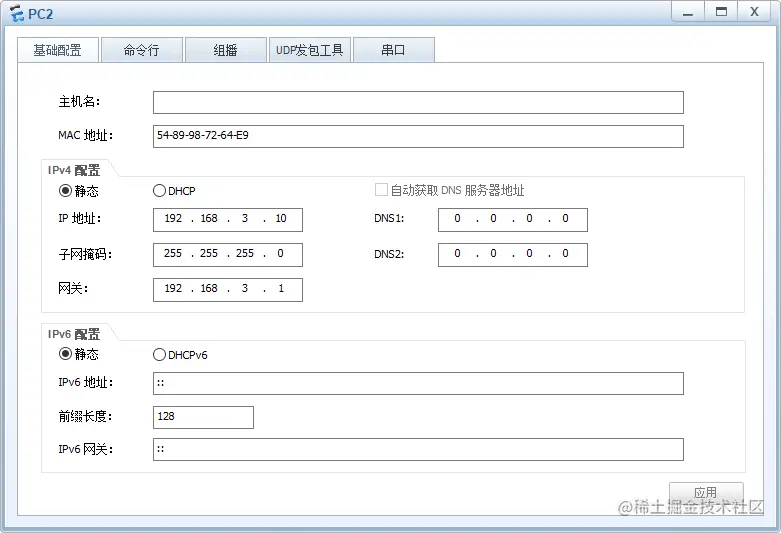

PC2

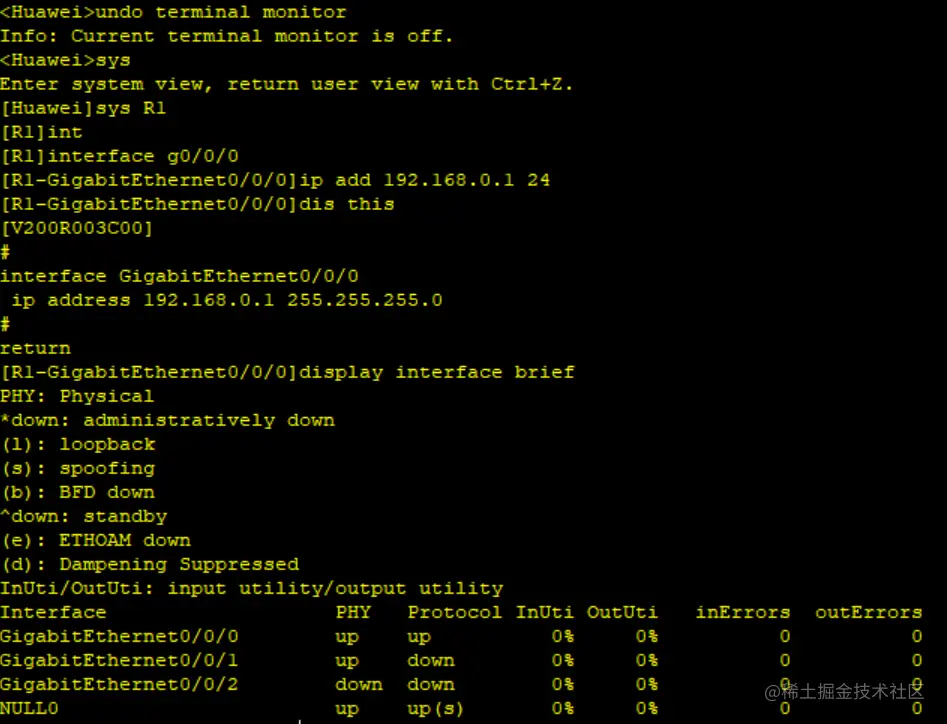

• 如下命令所示，设置端口接口（注：两个进出接口都要设置）

• 实际操作

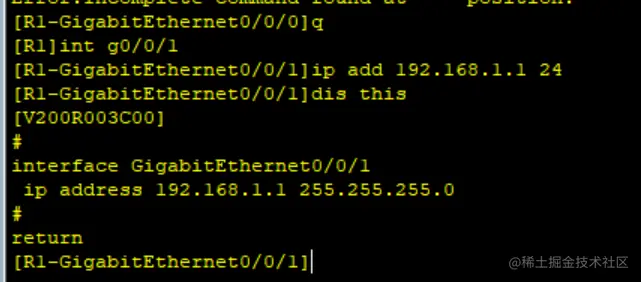

出口也同样设置

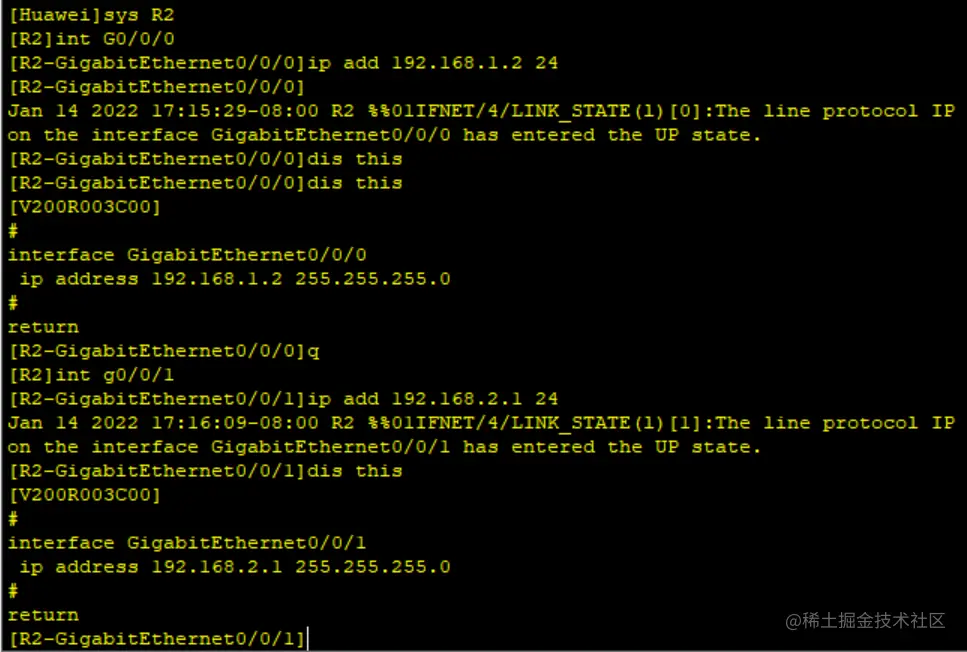

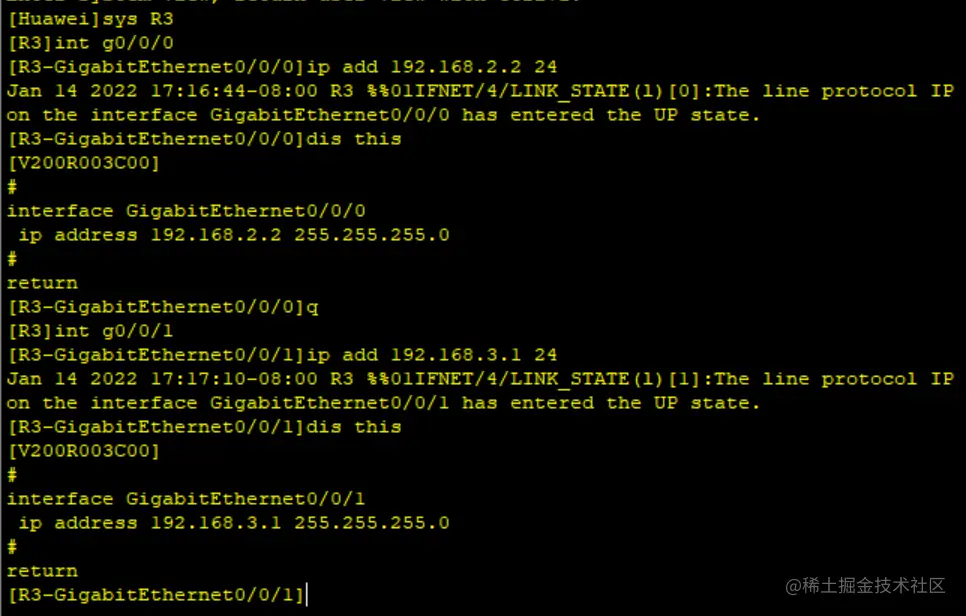

• 将剩余两个路由器端口设置（与R1路由器同理） R2 R3

• 配置非直连网段路由 由R1举例，R1路由器需要连通其他设备，但是R2，R3不知道R1的物理地址，这时候需要我们配置路由表让其他设备知道，相互认识。
• [R1]ip route-static 10.1.3.0（非直连网段） 24 （子网掩码 ） 10.1.2.2 （下一跳地址，最近的路由器接口)

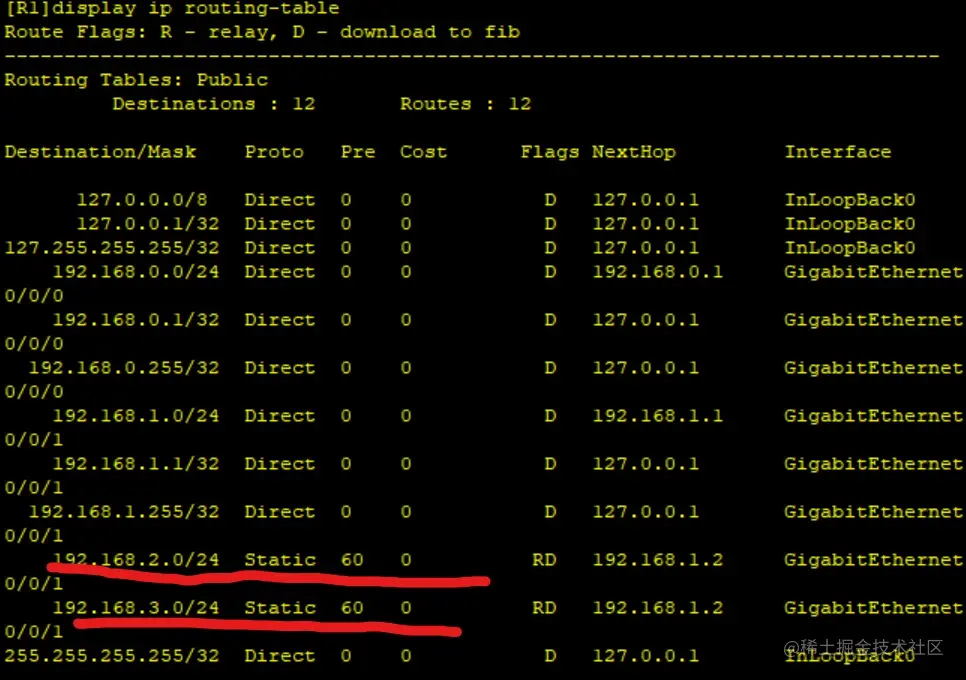

• display ip routing-table #查看路由表信息

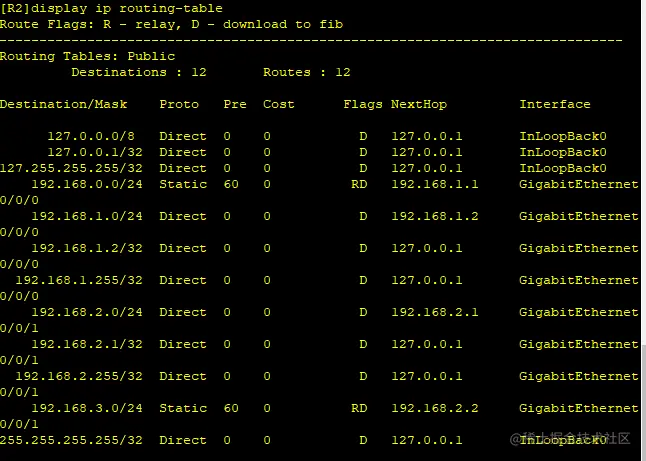

• R1已经设置成功非直连网段 -R2：R2与R1同理，不过要注意左右端口是最近的两个路由器接口！**还有注意非直连网段，**不是连在自身的附近的网段

成功

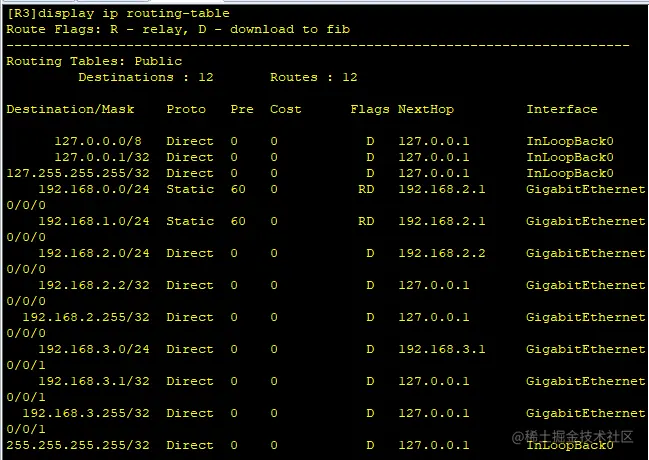

• R3：与R1同理

成功

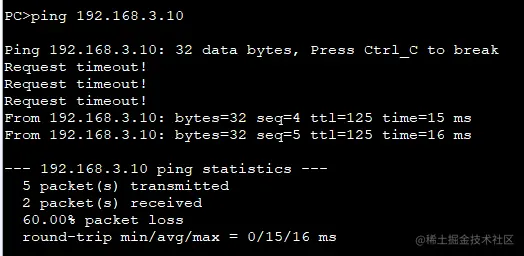

- 最后进行主机PC ping测试

连通成功！

总结

• 路由接口注意是自身接口（进、出）
• 非直连网段是自身接口（进、出）网段外的网段
