一、VLAN的概述及优势

1、分割广播域

物理分割
逻辑分割

2、VLAN的优势

控制广播
增强网络安全性
简化网络管理

二、VLAN的种类

1、静态VLAN

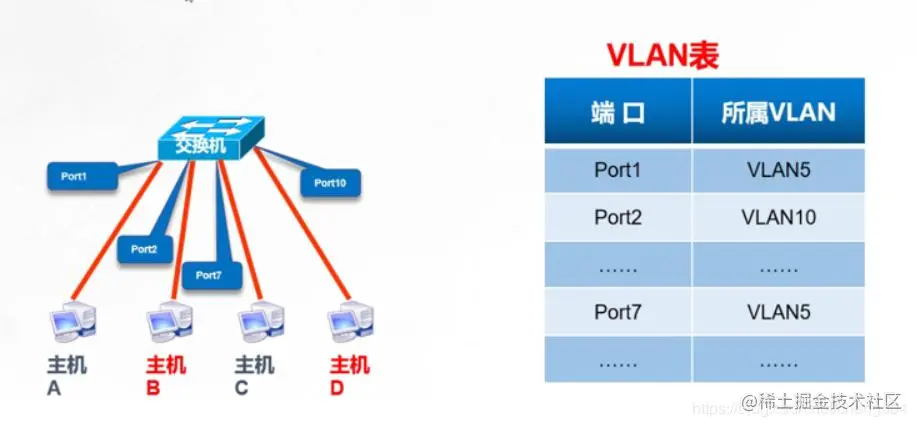

基于端口划分静态VLAN

2、动态VLAN

基于MAC地址划分动态VLAN

三、静态VLAN的配置

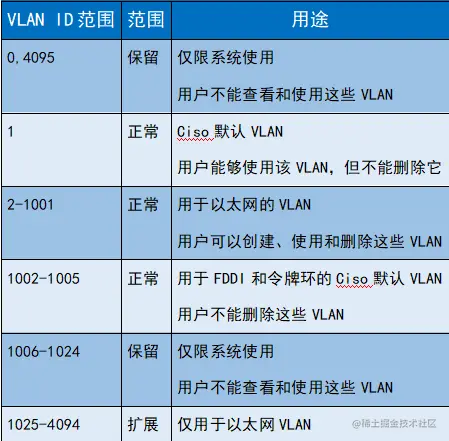

1、VLAN的范围

四、命令

添加VLAN

[sw1]vlan 10

[sw1-vlan10]q

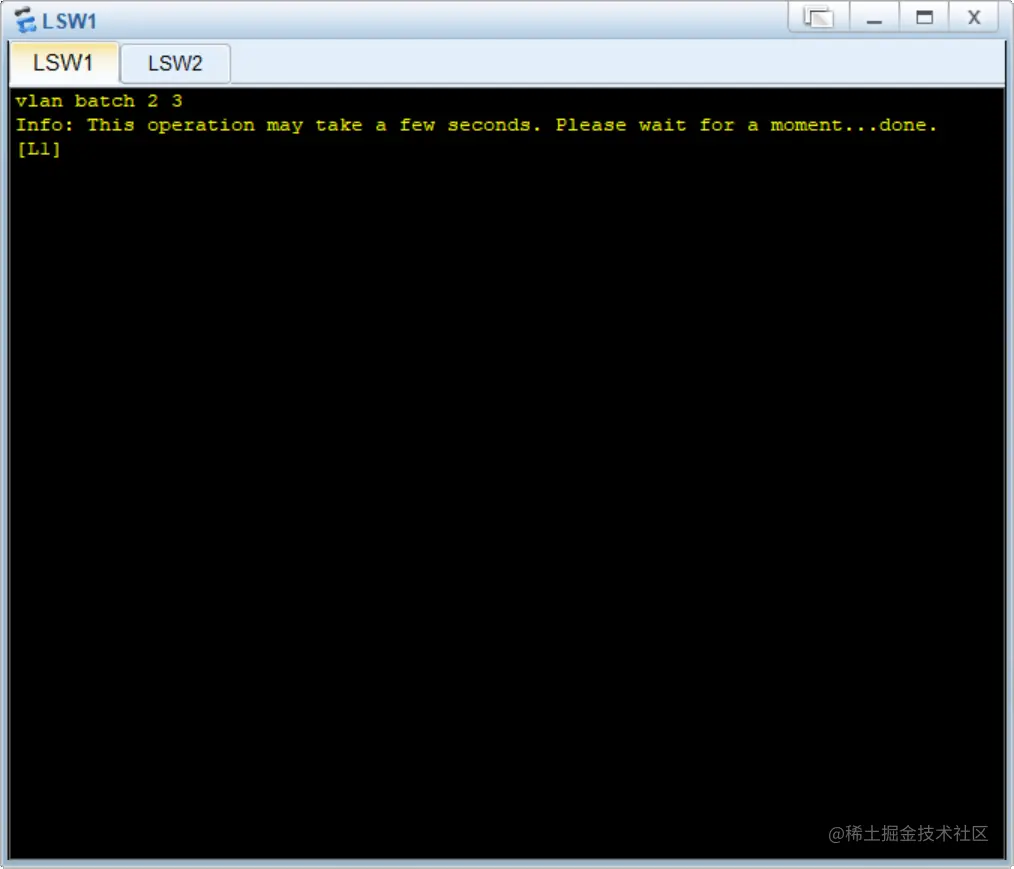

批量添加

[sw1]vlan batch 20 30 40

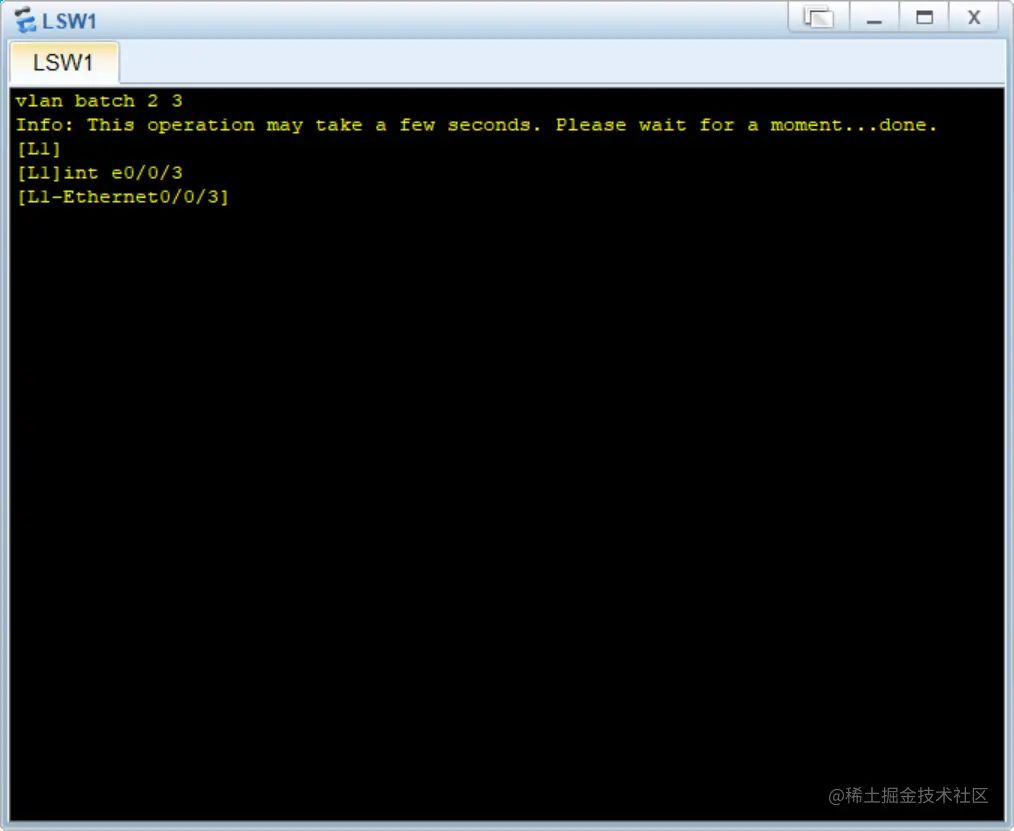

[Huawei]int e0/0/0（进入接口模式)

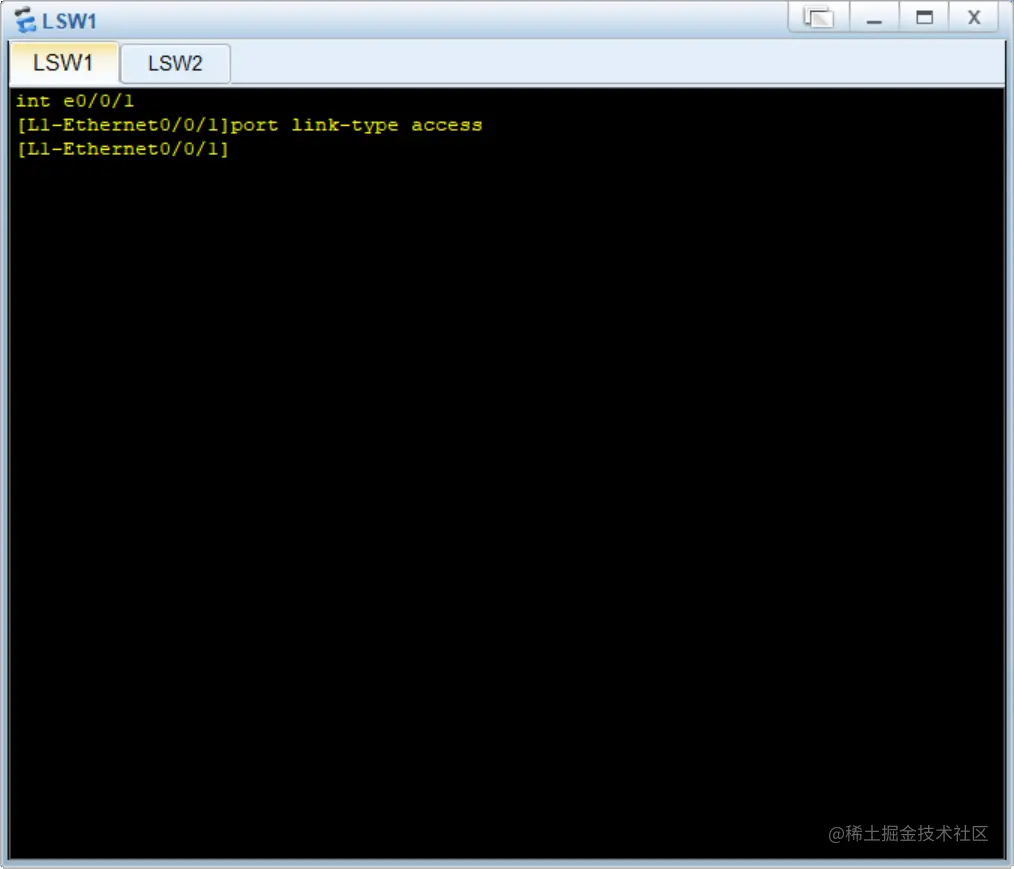

[Huawei-Ethernet0/0/0] port link-type access（定义二层端口为access模式)

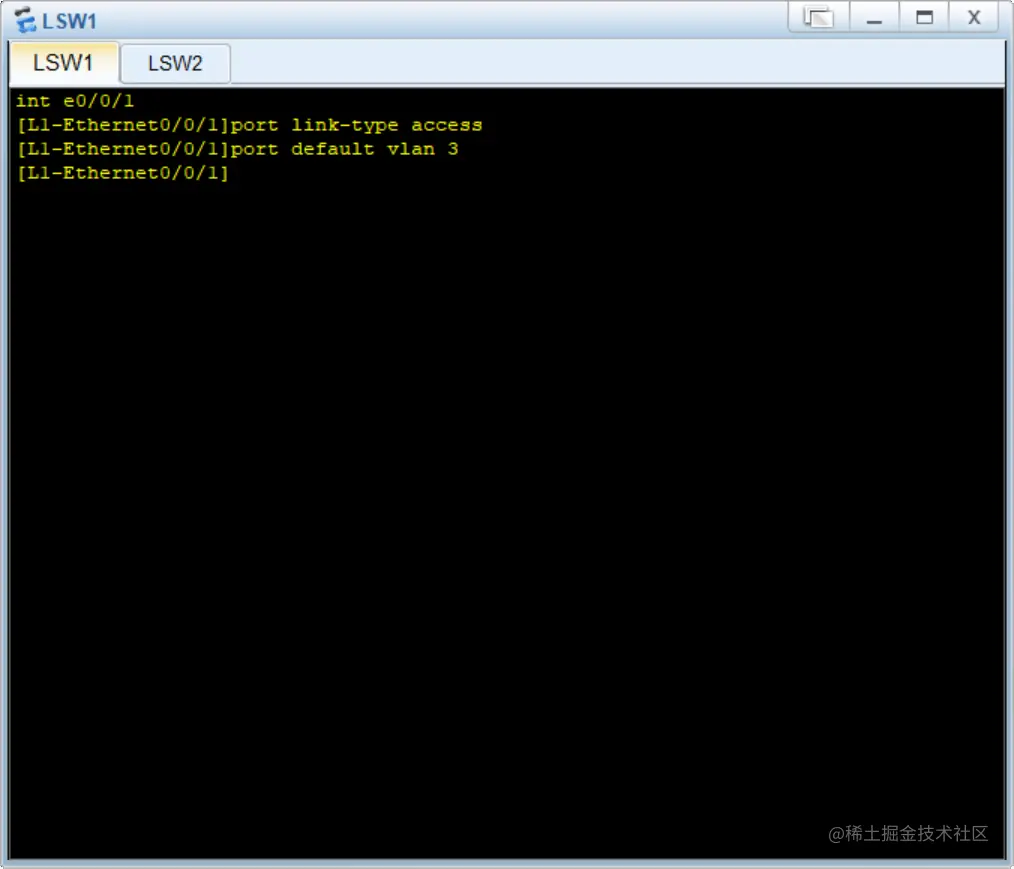

[Huawei-Ethernet0/0/0] port default vlan 10(将端口加入到vlan中)

[Huawei-Ethernet0/0/0]undo shutdown

删除

[sw1] undo vlan 10

将端口加入VLAN，Access口只能属于1个VLAN，一般用于连接计算机端口。

[Huawei]int e0/0/0（进入接口模式)

[Huawei-Ethernet0/0/0] port link-type access（定义二层端口为access模式)

[Huawei-Ethernet0/0/0] port default vlan 10(将端口加入到vlan中)

[Huawei-Ethernet0/0/0]undo shutdown

查看当前端口模式、状态

[Huawei-Ethernet0/0/0]dis this

查看指定VLAN信息

[Huawei]dis vlan 10

Trunk类型端口:可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，一般用于交换机与交换机相关的接口。

[Huawei]int e0/0/0`

[Huawei-Ethernet0/0/0] port link-type trunk(定义二层端口为trunk模式)`

[Huawei-Ethernet0/0/0]port trunk allow-pass vlan 10 20 30 (Trunk口允许通过的vlan)`

[Huawei-EthernetO/0/0]undo shutdown

五、Trunk作用

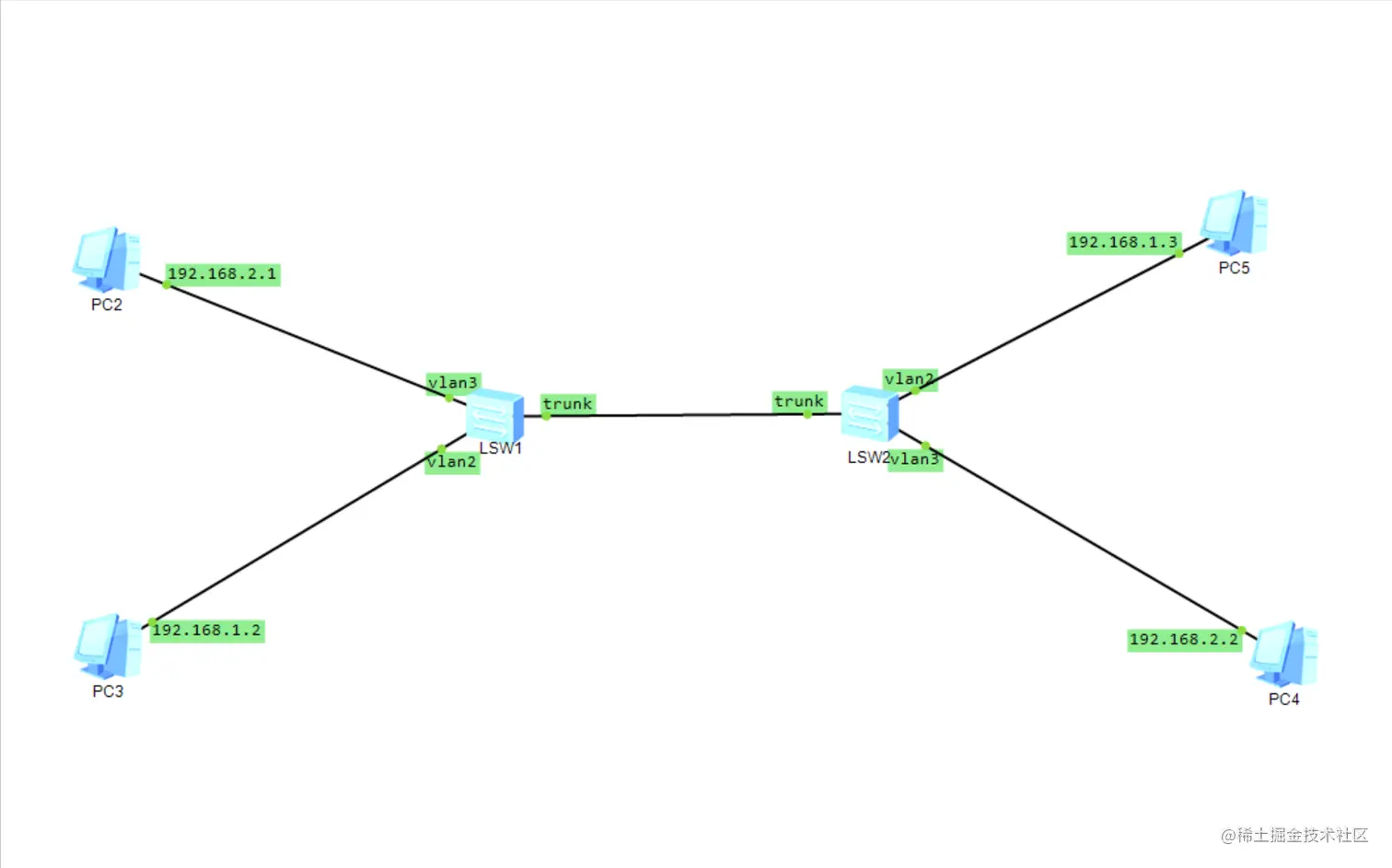

1、如何实现交换机之间的VLAN通信？

为每一条VLAN提供一条链路

● 只使用一条链路，且通过标识来区分不同VLAN的数据

命令

[Huawei]int e0/0/0`

[Huawei-Ethernet0/0/0] port link-type trunk(定义二层端口为trunk模式）`

[Huawei-Ethernet0/0/0] port trunk allow-pass vlan 10 20 30（配置Trunk端口允许通过的vlan）`

[Huawei-Ethernet0/0/0] undo shutdown`

[Huawei-Ethernet0/0/0] undo port trunk allow-pass vlan 10（禁止Trunk传送某个VLAN的数据,删除这个VLAN）
