React解读--diff算法

yogln
869 阅读5分钟

对于update的组件，他会将当前组件与该组件在上次更新时对应的Fiber节点比较（也就是俗称的Diff算法），将比较的结果生成新Fiber节点。

diff算法的On3怎么来的

在react架构中，我提到上一次渲染的Fiber也就是已经呈现在页面中的结点是current fiber，本次更新是workinprogress fiber。我们都知道react的diff算法是从O(n3)的时间复杂度变成了O(n)，这里说一下O(n3)是怎么来的：

  1. 将两颗树中所有的节点一一对比需要O(n²)的复杂度，
  2. 在对比过程中发现旧节点在新的树中未找到，那么就需要把旧节点删除，删除一棵树的一个节点(找到一个合适的节点放到被删除的位置)的时间复杂度为O(n),同理添加新节点的复杂度也是O(n),合起来diff两个树的复杂度就是O(n³)

diff算法的优化

为了降低算法复杂度，React的diff会预设三个限制：

  1. 只对同级元素进行Diff。如果一个DOM节点在前后两次更新中跨越了层级，那么React不会尝试复用他。
  2. 两个不同类型的元素会产生出不同的树。如果元素由div变为p，React会销毁div及其子孙节点，并新建p及其子孙节点。
  3. 开发者可以通过 key prop来暗示哪些子元素在不同的渲染下能保持稳定。考虑如下例子：

diff算法

我们从Diff的入口函数reconcileChildFibers出发，该函数会根据newChild（即JSX对象）类型调用不同的处理函数。

image-20220113163136019

// 根据newChild类型选择不同diff函数处理
function reconcileChildFibers(
  returnFiber: Fiber,
  currentFirstChild: Fiber | null,
  newChild: any,
): Fiber | null {
  const isObject = typeof newChild === 'object' && newChild !== null;
  if (isObject) {
    // object类型，可能是 REACT_ELEMENT_TYPE 或 REACT_PORTAL_TYPE
    switch (newChild.$$typeof) {
      case REACT_ELEMENT_TYPE:
        // 调用 reconcileSingleElement 处理
      // // ...省略其他case
    }
  }

  if (typeof newChild === 'string' || typeof newChild === 'number') {
    // 调用 reconcileSingleTextNode 处理
    // ...省略
  }

  if (isArray(newChild)) {
    // 调用 reconcileChildrenArray 处理
    // ...省略
  }

  // 一些其他情况调用处理函数
  // ...省略

  // 以上都没有命中，删除节点
  return deleteRemainingChildren(returnFiber, currentFirstChild);
}

我们可以从同级的节点数量将Diff分为两类：

  1. 当newChild类型为object、number、string，代表同级只有一个节点
  2. 当newChild类型为Array，同级有多个节点。

单节点的diff

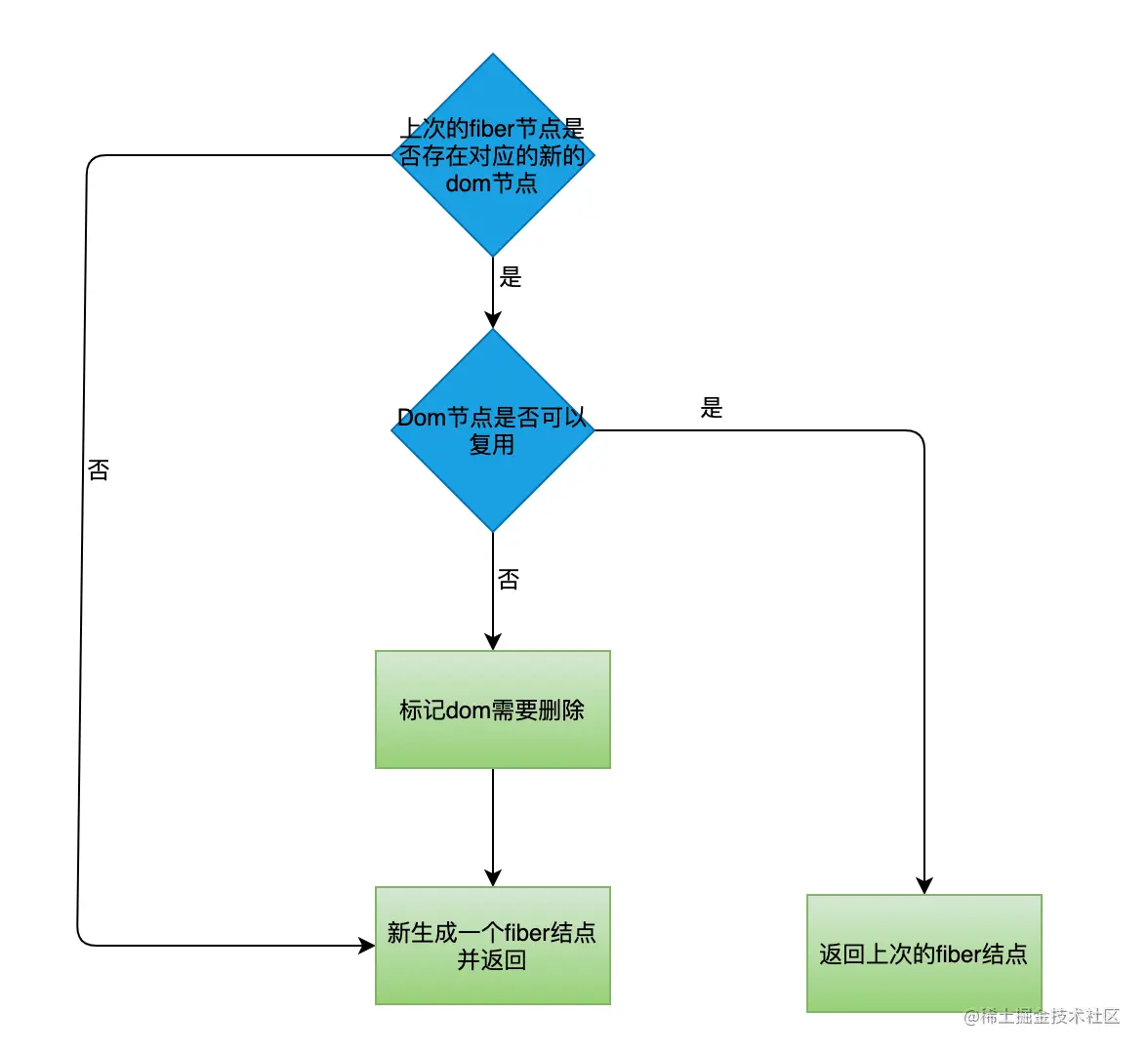

单个节点的diff会进入reconcileSingleElement方法,这个方法主要做的事情其实是

image-20220113143143056

我们可以大致的看看源码中是怎么实现的

  function reconcileSingleElement(
    returnFiber: Fiber,
    currentFirstChild: Fiber | null,
    element: ReactElement,
    lanes: Lanes,
  ): Fiber {
    const key = element.key;
    let child = currentFirstChild;

    // 判断存在的dom结点
    while (child !== null) {
      // 判断上一次的dom结点是否可以复用

      // 比较key
      if (child.key === key) {
        switch (child.tag) {
          case Fragment: {
            if (element.type === REACT_FRAGMENT_TYPE) {
              deleteRemainingChildren(returnFiber, child.sibling);
              const existing = useFiber(child, element.props.children);
              existing.return = returnFiber;
              return existing;
            }
            break;
          }
          case Block:
            if (enableBlocksAPI) {
              let type = element.type;
              if (type.$$typeof === REACT_LAZY_TYPE) {
                type = resolveLazyType(type);
              }
              if (type.$$typeof === REACT_BLOCK_TYPE) {
                // The new Block might not be initialized yet. We need to initialize
                // it in case initializing it turns out it would match.
                if (
                  ((type: any): BlockComponent<any, any>)._render ===
                  (child.type: BlockComponent<any, any>)._render
                ) {
                  deleteRemainingChildren(returnFiber, child.sibling);
                  const existing = useFiber(child, element.props);
                  existing.type = type;
                  existing.return = returnFiber;
                  return existing;
                }
              }
            }
          default: {
            if (child.elementType === element.type)
              // key相同同事type也相同，表示可以复用，返回复用的fiber
               {
              deleteRemainingChildren(returnFiber, child.sibling);
              const existing = useFiber(child, element.props);
              existing.ref = coerceRef(returnFiber, child, element);
              existing.return = returnFiber;
              return existing;
            }
            break;
          }
        }
        // key相同type不同，将该fiber和兄弟fiber标记为删除
        deleteRemainingChildren(returnFiber, child);
        break;
      } else {
        // key不同,标记删除
        deleteChild(returnFiber, child);
      }
      child = child.sibling;
    }
    //  创建新的fiber
    if (element.type === REACT_FRAGMENT_TYPE) {
      const created = createFiberFromFragment(
        element.props.children,
        returnFiber.mode,
        lanes,
        element.key,
      );
      created.return = returnFiber;
      return created;
    } else {
      const created = createFiberFromElement(element, returnFiber.mode, lanes);
      created.ref = coerceRef(returnFiber, currentFirstChild, element);
      created.return = returnFiber;
      return created;
    }
  }

从代码中，我们可以看出React首先会判断key是否相同，key不相同直接进入删除逻辑，key相同：

  • type相同：可以进行复用
  • type不同：执行deleteRemainingChildren将child及其兄弟fiber都标记删除。

多结点的diff

如果是多个结点的diff，他的children属性是一个包含多个节点的数组。那么reconcileChildFibers的newChild参数类型为Array，在reconcileChildFibers函数内部对应如下情况

// 多个节点之间的diff
if (isArray(newChild)) {
  return reconcileChildrenArray(
    returnFiber,
    currentFirstChild,
    newChild,
    lanes,
  );
}

多节点的diff情况比较复杂，分为如下几种情况：

  • 节点更新
    • 节点的属性的变化
    • 节点的类型的变化
  • 节点的增删
  • 节点的位置的变化

注意：

在我们做数组相关的算法题时，经常使用双指针从数组头和尾同时遍历以提高效率，但是这里却不行。

虽然本次更新的JSX对象 newChildren为数组形式，但是和newChildren中每个组件进行比较的是current fiber，同级的Fiber节点是由sibling指针链接形成的单链表，即不支持双指针遍历。

即 newChildren[0]与fiber比较，newChildren[1]与fiber.sibling比较。

所以无法使用双指针优化

因为在开发中大部分都是结点的更新操作，所以React会优先处理节点的更新操作。

第一轮遍历

首先让newChildren[i]与oldFiber对比，然后让i++、nextOldFiber = oldFiber.sibling。在第一轮遍历中，会处理三种情况，其中第1，2两种情况会结束第一次循环

  1. key不同，第一次循环结束
  2. newChildren或者oldFiber遍历完，第一次循环结束
  3. key同type不同，标记oldFiber为DELETION
  4. key相同type相同则可以复用

newChildren遍历完，oldFiber没遍历完，在第一次遍历完成之后将oldFiber中没遍历完的节点标记为DELETION，即删除的DELETION Tag

第一轮遍历的代码：

for (; oldFiber !== null && newIdx < newChildren.length; newIdx++) {
      if (oldFiber.index > newIdx) {
        nextOldFiber = oldFiber; // nextOldFiber赋值
        oldFiber = null;
      } else {
        nextOldFiber = oldFiber.sibling; // nextOldFiber赋值oldFiber的兄弟节点
      }
      const newFiber = updateSlot( //更新结点如果key不同则newFiber = null
        returnFiber,
        oldFiber,
        newChildren[newIdx],
        lanes,
      );
      if (newFiber === null) {
        if (oldFiber === null) {
          oldFiber = nextOldFiber;
        }
        break; //跳出第一次遍历
      }
      if (shouldTrackSideEffects) {
        if (oldFiber && newFiber.alternate === null) {
          // 匹配了 slot，但没有重用现有的 Fiber，删除现有的 child。
          deleteChild(returnFiber, oldFiber);
        }
      }
      lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx); //标记插入节点的位置
      if (previousNewFiber === null) {
        resultingFirstChild = newFiber;
      } else {
        previousNewFiber.sibling = newFiber;
      }
      previousNewFiber = newFiber;
      oldFiber = nextOldFiber;
    }

第二轮遍历

  1. newChildren和oldFiber都遍历完：多节点diff过程结束
  2. newChildren没遍历完，oldFiber遍历完，将剩下的newChildren的节点标记为Placement，即插入的Tag
  3. newChildren和oldFiber没遍历完，则进入节点移动的逻辑

第二轮遍历源码：

for (; newIdx < newChildren.length; newIdx++) {
        const newFiber = createChild(returnFiber, newChildren[newIdx], lanes);// 创建新的节点
        if (newFiber === null) {
          continue;
        }
        lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx); //插入新增的节点
        if (previousNewFiber === null) {
          resultingFirstChild = newFiber;
        } else {
          previousNewFiber.sibling = newFiber;
        }
        previousNewFiber = newFiber;
      }
      return resultingFirstChild;// 返回diff之后的第一个结点
    }

第三轮遍历

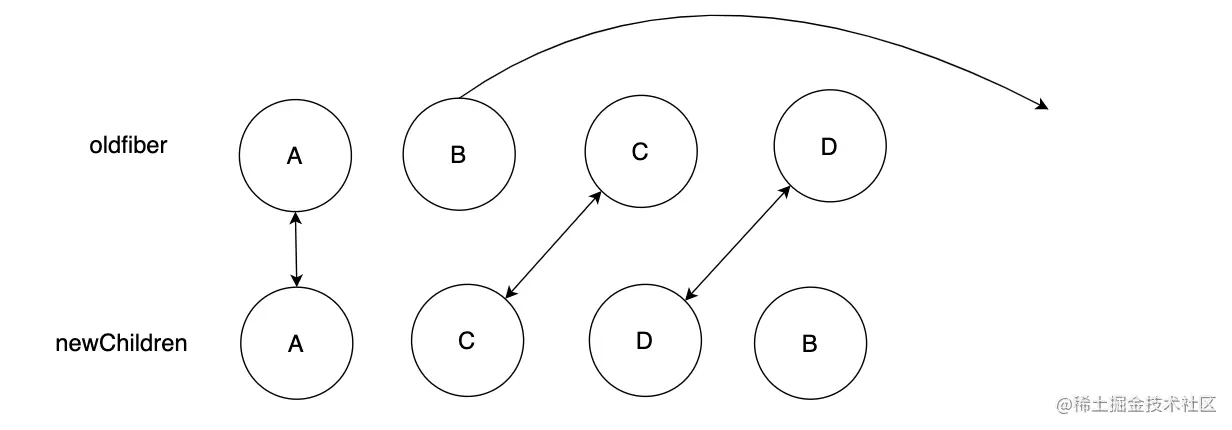

第三轮遍历的主要逻辑，在placeChild函数中，例如更新前节点顺序是ABCD，更新后是ACDB，假设type都相同

image-20220113172831174

  1. newChildren中第一个位置的A和oldFiber第一个位置的A，key相同可复用，lastPlacedIndex=0。
  2. newChildren中第二个位置的C和oldFiber第二个位置的B，key不同跳出第一次循环，将oldFiber中的BCD保存在map中
  3. 继续遍历newChildren,newChildren中第二个位置的C在oldFiber中的index=2 > lastPlacedIndex=0不需要移动，lastPlacedIndex=2
  4. newChildren中第三个位置的D在oldFiber中的index=3 > lastPlacedIndex=2不需要移动，lastPlacedIndex=3
  5. newChildren中第四个位置的B在oldFiber中的index=1 < lastPlacedIndex=3,移动到最后

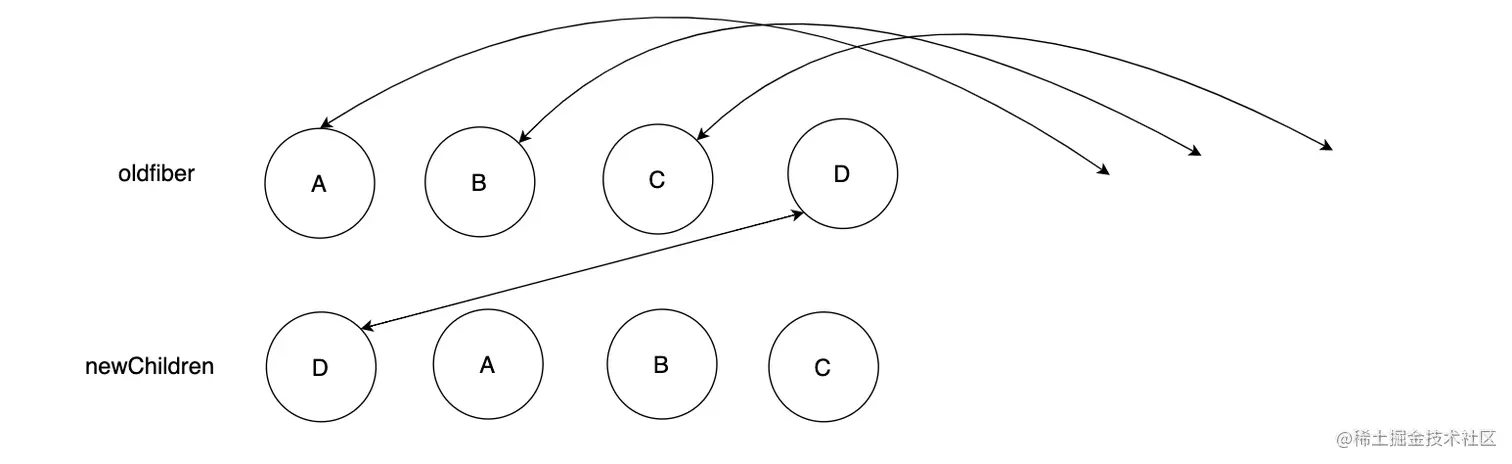

我们再来看一个例子：

image-20220113173533655

  1. 第一次遍历，key不相同，我们把整个oldFiber保存在map中,lastPlacedIndex=0
  2. 继续遍历newChildren,第一个节点D在oldFiber中存在，index = 3 > lastPlacedIndex = 0,不需要移动
  3. 第二个节点A在oldFiber结点中存在，index = 0 < lastPlacedIndex = 3,移动到最后
  4. 第三个节点B在oldFiber结点中存在，index = 1 < lastPlacedIndex = 3,移动到最后
  5. 第四个节点C在oldFiber结点中存在，index = 2 < lastPlacedIndex = 3,移动到最后

这里不得不提一嘴，就是要尽量减少将节点从后面移动到前面的操作。从上例子我们可以看出，我们从ABCD变成DABC，并不是把D移动到最前面，而是将D不动，ABC移动到最后面。

第三次遍历的源码：

for (; newIdx < newChildren.length; newIdx++) {
      const newFiber = updateFromMap( //从map中获取到fiber
        existingChildren,
        returnFiber,
        newIdx,
        newChildren[newIdx],
        lanes,
      );
      if (newFiber !== null) {
        if (shouldTrackSideEffects) {
          if (newFiber.alternate !== null) {
            // 新的fiber是一个workinprogress，但是这儿存在一个current，
            // 我们要复用这个fiber就需要从childlist中删除，而不是添加deletionlist
            existingChildren.delete( //找到删除的结点
              newFiber.key === null ? newIdx : newFiber.key,
            );
          }
        }
        // 标记为插入逻辑,得到lastPlacedIndex
        lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx);
        if (previousNewFiber === null) {
          resultingFirstChild = newFiber;
        } else {
          previousNewFiber.sibling = newFiber;
        }
        previousNewFiber = newFiber;
      }
    }

整个过程源码：

  function placeChild(
    newFiber: Fiber,
    lastPlacedIndex: number,
    newIndex: number,
  ): number {
    newFiber.index = newIndex;
    if (!shouldTrackSideEffects) {
      // Noop.
      return lastPlacedIndex;
    }
    const current = newFiber.alternate;
    if (current !== null) {
      const oldIndex = current.index;
      if (oldIndex < lastPlacedIndex) {
        // oldIndex < lastPlacedIndex 将结点插入到后面
        newFiber.flags = Placement;
        return lastPlacedIndex;
      } else {
        //不需要移动
        return oldIndex;
      }
    } else {
      // 这是新增插入
      newFiber.flags = Placement;
      return lastPlacedIndex;
    }
  }

 function reconcileChildrenArray(
    returnFiber: Fiber, // 父fiber结点
    currentFirstChild: Fiber | null, //childs中第一个节点
    newChildren: Array<*>, // 新结点数组
    lanes: Lanes, // 优先级
  ): Fiber | null {
    let resultingFirstChild: Fiber | null = null; //diff之后返回的第一个节点
    let previousNewFiber: Fiber | null = null; // 新节点中上次对比过的结点

    let oldFiber = currentFirstChild; //正在对比的oldFiber
    let lastPlacedIndex = 0; //上次可以复用的结点的位置或者oldFiber的位置
    let newIdx = 0; //新结点中对比到了的位置
    let nextOldFiber = null; //正在对比的oldFiber

    // 开始第一轮遍历
    for (; oldFiber !== null && newIdx < newChildren.length; newIdx++) {
      if (oldFiber.index > newIdx) {
        nextOldFiber = oldFiber; // nextOldFiber赋值
        oldFiber = null;
      } else {
        nextOldFiber = oldFiber.sibling; // nextOldFiber赋值oldFiber的兄弟节点
      }
      const newFiber = updateSlot( //更新结点如果key不同则newFiber = null
        returnFiber,
        oldFiber,
        newChildren[newIdx],
        lanes,
      );
      if (newFiber === null) {
        if (oldFiber === null) {
          oldFiber = nextOldFiber;
        }
        break;
      }
      if (shouldTrackSideEffects) {
        if (oldFiber && newFiber.alternate === null) {
          // 匹配了 slot，但没有重用现有的 Fiber，删除现有的 child。
          deleteChild(returnFiber, oldFiber);
        }
      }
      lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx); //标记插入节点的位置
      if (previousNewFiber === null) {
        resultingFirstChild = newFiber;
      } else {
        previousNewFiber.sibling = newFiber;
      }
      previousNewFiber = newFiber;
      oldFiber = nextOldFiber;
    }

    if (newIdx === newChildren.length) {
      // We've reached the end of the new children. We can delete the rest.
      deleteRemainingChildren(returnFiber, oldFiber);
      return resultingFirstChild;
    }

    if (oldFiber === null) {
      //第二次遍历，处理新增节点
      for (; newIdx < newChildren.length; newIdx++) {
        const newFiber = createChild(returnFiber, newChildren[newIdx], lanes);//创建新的节点
        if (newFiber === null) {
          continue;
        }
        lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx); //插入新增结点
        if (previousNewFiber === null) { // 返回diff之后的第一个结点
          resultingFirstChild = newFiber;
        } else {
          previousNewFiber.sibling = newFiber;
        }
        previousNewFiber = newFiber;
      }
      return resultingFirstChild;
    }

    // 将剩下的oldFiber加入map中
    const existingChildren = mapRemainingChildren(returnFiber, oldFiber);

    // 第三次循环 处理节点移动
    for (; newIdx < newChildren.length; newIdx++) {
      const newFiber = updateFromMap( //从map中获取到fiber
        existingChildren,
        returnFiber,
        newIdx,
        newChildren[newIdx],
        lanes,
      );
      if (newFiber !== null) {
        if (shouldTrackSideEffects) {
          if (newFiber.alternate !== null) {
            // 新的fiber是一个workinprogress，但是这儿存在一个current，
            // 我们要复用这个fiber就需要从childlist中删除，而不是添加deletionlist
            existingChildren.delete( //找到删除的结点
              newFiber.key === null ? newIdx : newFiber.key,
            );
          }
        }
        // 标记为插入逻辑,得到lastPlacedIndex
        lastPlacedIndex = placeChild(newFiber, lastPlacedIndex, newIdx);
        if (previousNewFiber === null) {
          resultingFirstChild = newFiber;
        } else {
          previousNewFiber.sibling = newFiber;
        }
        previousNewFiber = newFiber;
      }
    }

    if (shouldTrackSideEffects) {
      // 循环结束删除existingChildren中剩下的节点
      existingChildren.forEach(child => deleteChild(returnFiber, child));
    }

    return resultingFirstChild;
  }
