本文主要介绍StructMetadata源码的分析，然后还原StructMetadata，最后打印属性信息和属性值

一、StructMetadata源码分析

1.1 TargetStructMetadata

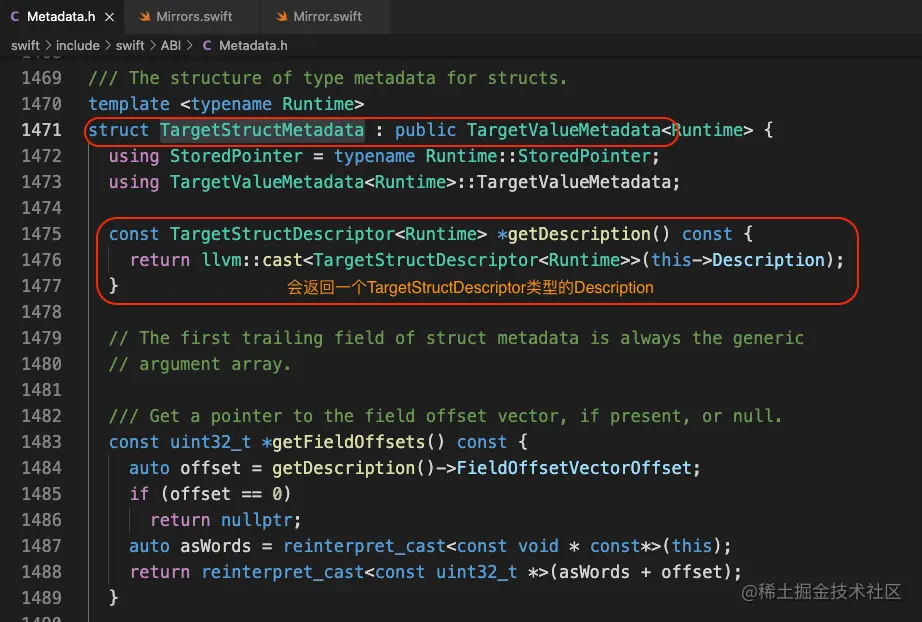

首先我们搜索TargetStructMetadata，进入TargetStructMetadata的定义

template <typename Runtime>
struct TargetStructMetadata : public TargetValueMetadata<Runtime> {

  // 此处会返回一个TargetStructDescriptor类型的Description
  const TargetStructDescriptor<Runtime> *getDescription() const {
    return llvm::cast<TargetStructDescriptor<Runtime>>(this->Description);
  }
}

001

可以看到TargetStructMetadata继承自TargetValueMetadata

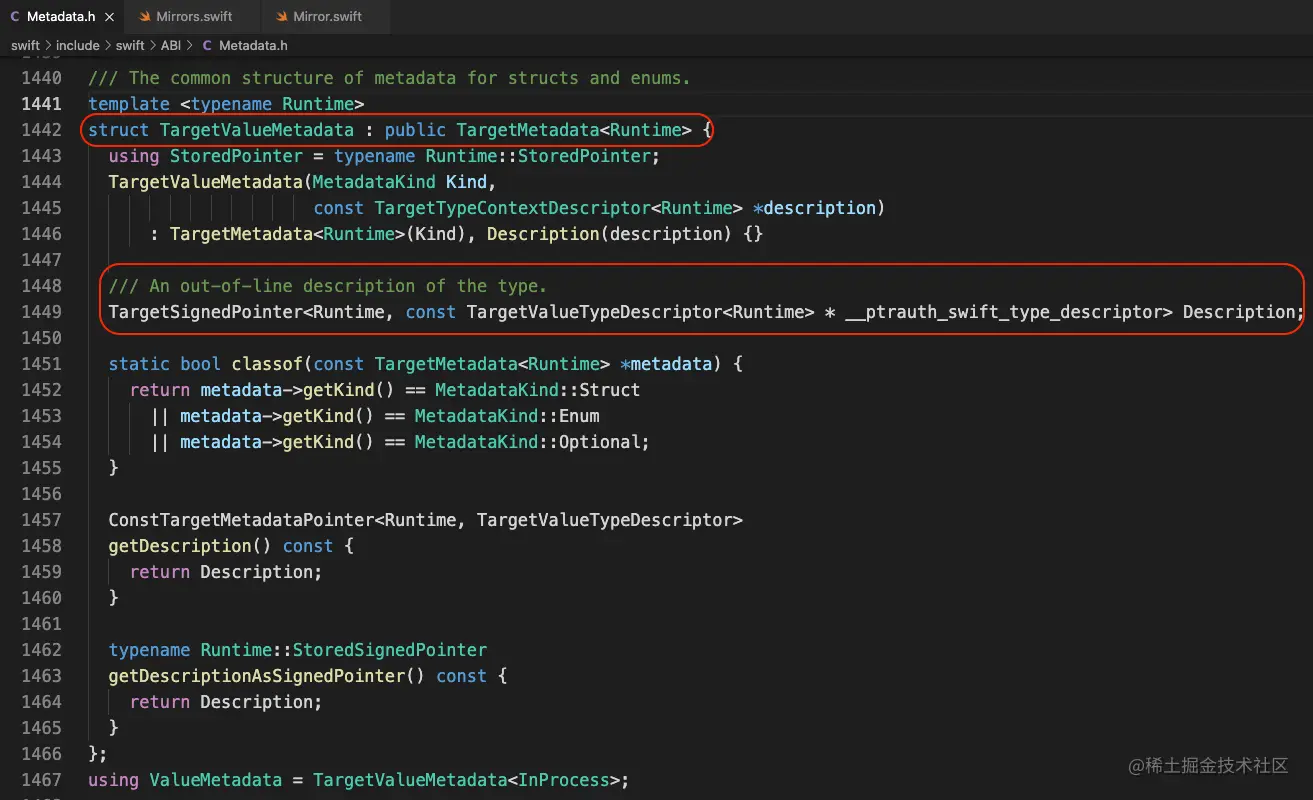

继续搜索TargetValueMetadata

template <typename Runtime>
struct TargetValueMetadata : public TargetMetadata<Runtime> {
  TargetSignedPointer<Runtime, const TargetValueTypeDescriptor<Runtime> * __ptrauth_swift_type_descriptor> Description;

  ConstTargetMetadataPointer<Runtime, TargetValueTypeDescriptor>
  getDescription() const {
    return Description;
  }
};
using ValueMetadata = TargetValueMetadata<InProcess>;

002

我们只看到有一个Description属性，它的类型是TargetValueTypeDescriptor。TargetValueMetadata继承自 TargetMetadata

继续搜索TargetMetadata

template <typename Runtime>
struct TargetMetadata {
private:
  /// The kind. Only valid for non-class metadata; getKind() must be used to get
  /// the kind value.
  StoredPointer Kind;
}

003

我们只看到有一个Kind属性

接下来我们搜索TargetValueTypeDescriptor

1.2 TargetValueTypeDescriptor

template <typename Runtime>
class TargetStructDescriptor final
    : public TargetValueTypeDescriptor<Runtime> {

public:
  uint32_t NumFields;
  uint32_t FieldOffsetVectorOffset;
}

004

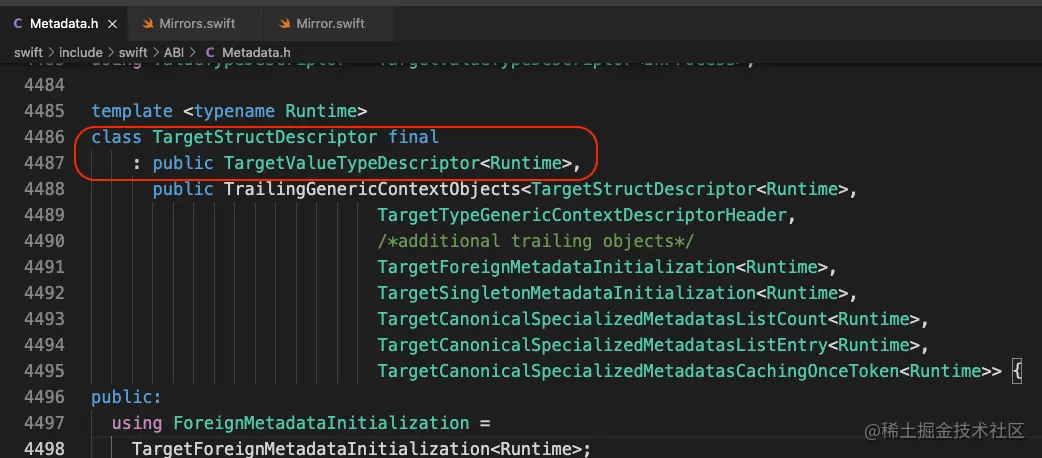

看到TargetStructDescriptor继承自 TargetValueTypeDescriptor

005

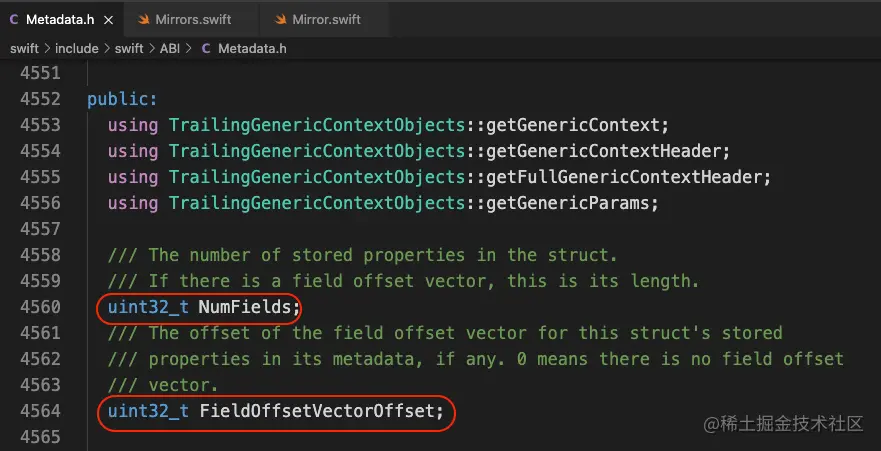

我们还可以发现两个属性，分别是NumFields和FieldOffsetVectorOffset

NumFields主要表示结构体中属性的个数，如果只有一个字段偏移量则表示偏移量的长度
FieldOffsetVectorOffset表示这个结构体元数据中存储的属性的字段偏移向量的偏移量，如果是0则表示没有

搜索TargetValueTypeDescriptor

006

没有找到太多有用的信息，我们继续向父类寻找。

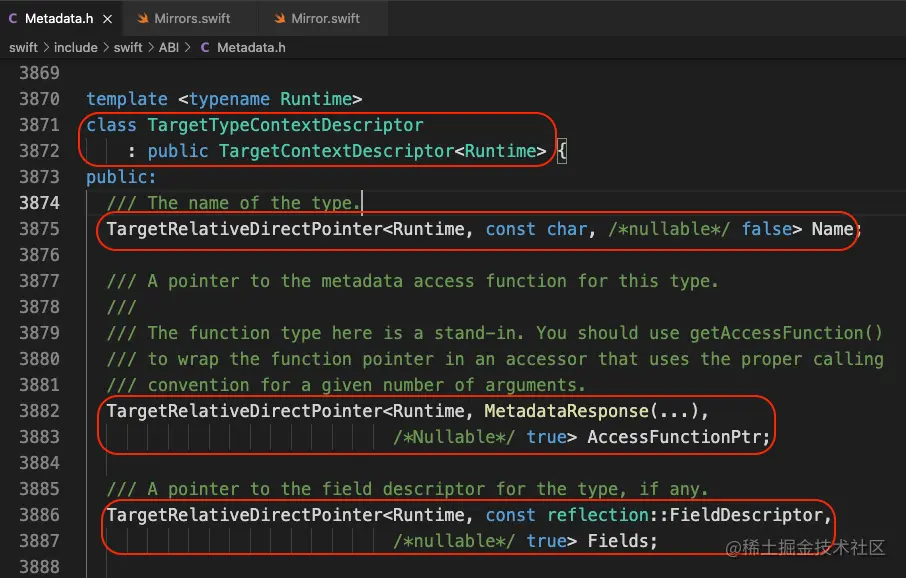

搜索TargetTypeContextDescriptor

007

该类继承自TargetContextDescriptor
有Name、AccessFunctionPtr、Fields三个属性
Name就是类型的名称
AccessFunctionPtr是该类型元数据访问函数的指针
Fields是一个指向该类型的字段描述符的指针

TargetContextDescriptor

接下来我们再看看TargetTypeContextDescriptor的父类中还有什么有用的信息

008

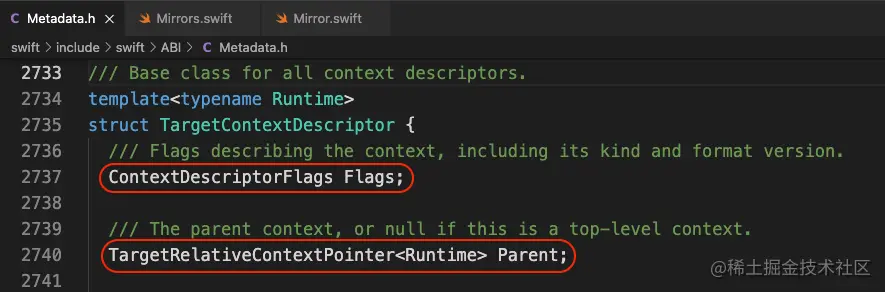

这里我们可以看到：

这就是descriptors的基类
有两个属性，分别是Flags和Parent
Flags是描述上下文的标志，包括它的种类和格式版本。
Parent是记录父类上下文的，如果是顶级则为null

1.3 Description中的属性

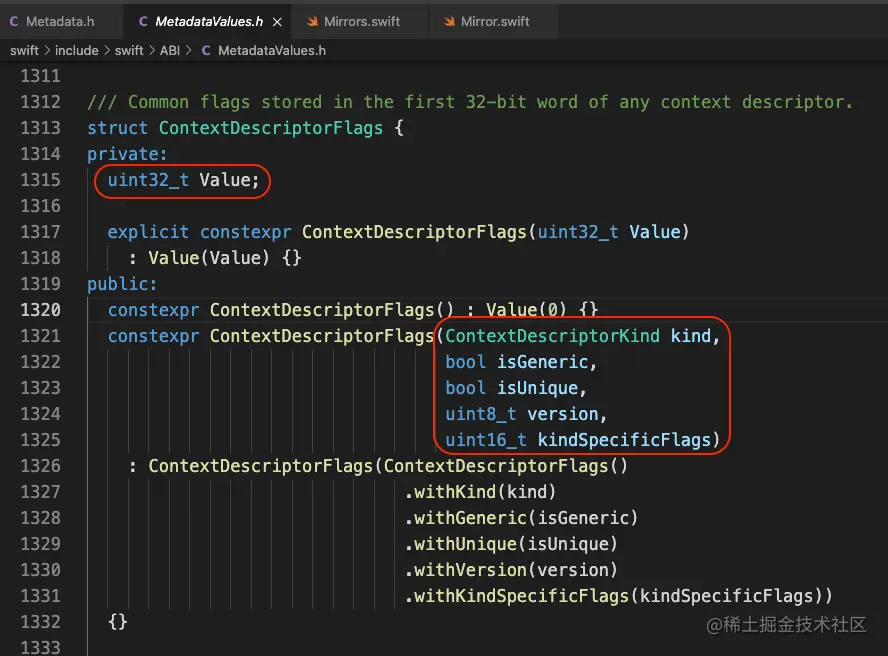

Flags

009

从以上的代码中我们可以看到这个FLags实际是个uint32_t的值，按位存储着kind、isGeneric、isUnique、version等信息。

Parent

Parent的类型是TargetRelativeContextPointer<Runtime>，我们看看TargetRelativeContextPointer，点击跳转过去：

010

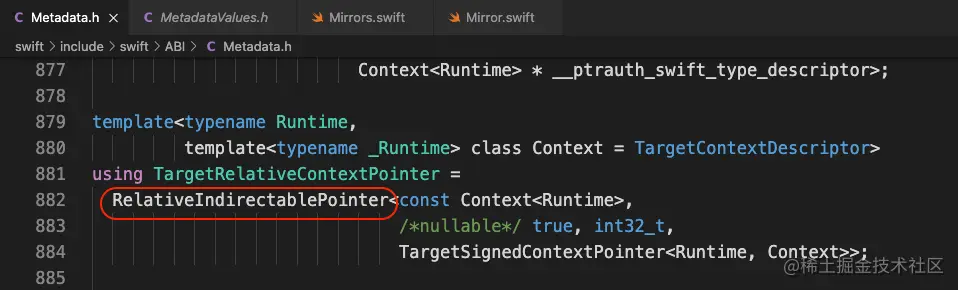

我们可以看到TargetRelativeContextPointer是取自RelativeIndirectablePointer的别名，继续点击进行查看：

011

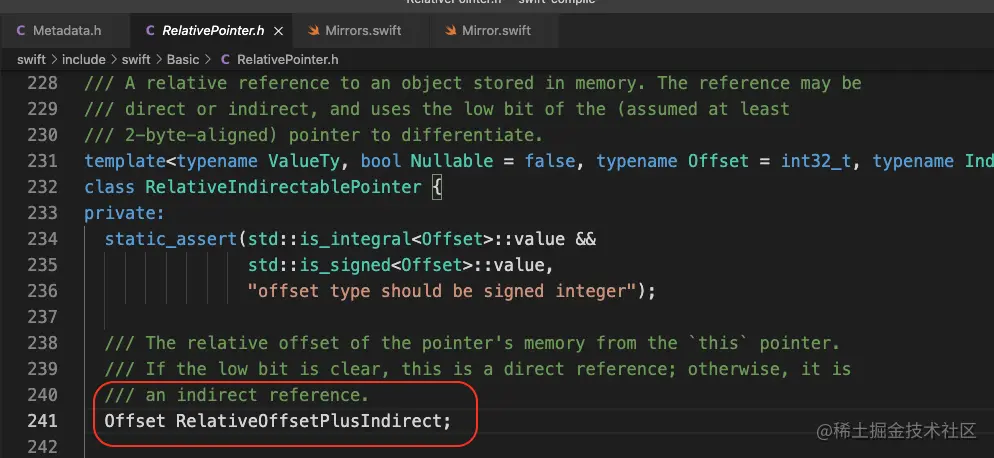

根据注释知道这个类的主要作用是存储在内存中的对象的相对引用。通过RelativeOffsetPlusIndirect属性存储相对的地址偏移量

012

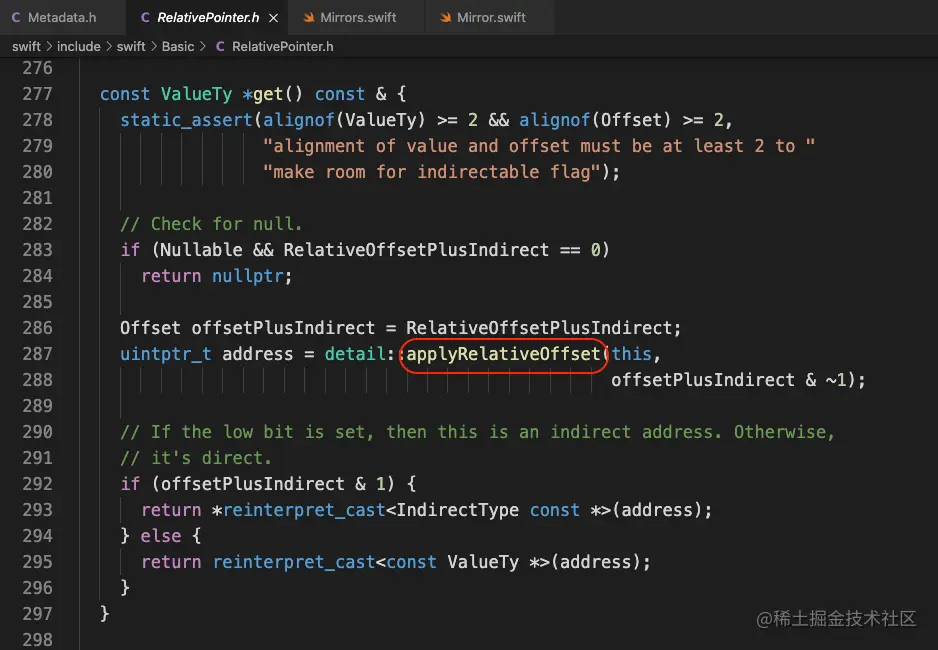

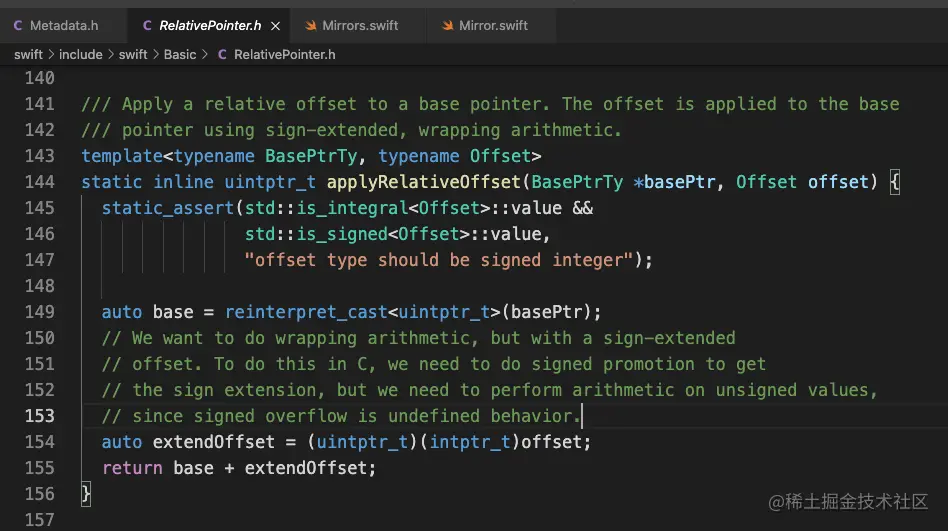

在通过get()函数获取，在get()函数中，会调用applyRelativeOffset函数，进行地址的偏移，applyRelativeOffset源码：

013

最后返回的时候我们可以看到base + extendOffset;基地址加上偏移的值，最后得到真实的地址。

Fields

 TargetRelativeDirectPointer<Runtime, const reflection::FieldDescriptor,
                              /*nullable*/ true> Fields;

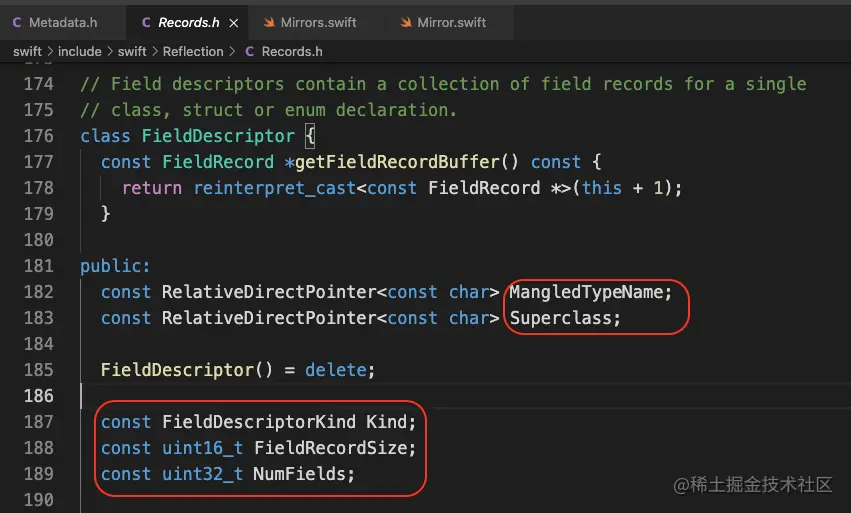

这里看看FieldDescriptor点击跳转到其源码处，部分源码如下：

014

这里有5个属性：

MangledTypeName
Superclass
kind
FieldRecordSize
NumFields

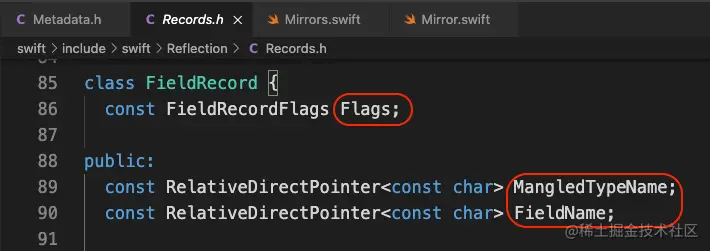

关于getFieldRecordBuffer函数的返回值FieldRecord源码如下：

015

FieldRecord主要是封装了一些属性，用于存储这些值。

1.5 type

首先我们看看type是怎么取的：

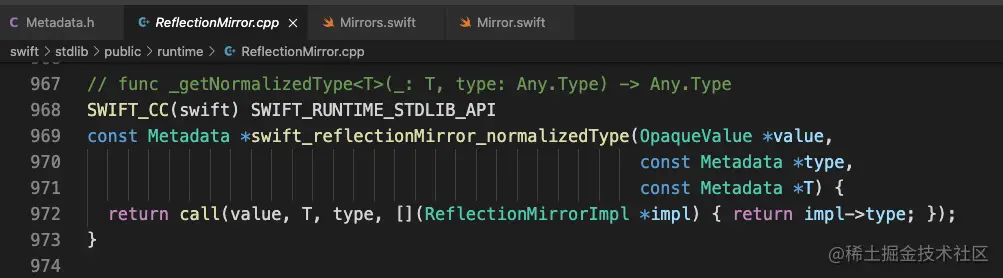

首先是调用swift_reflectionMirror_normalizedType函数

016

比如说这是个结构体，此时的impl就是个StructImpl类型，所以这里的type是StructImpl父类ReflectionMirrorImpl的属性type。

1.6 count

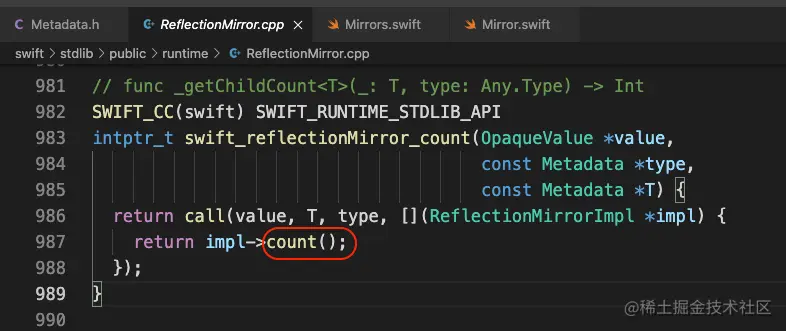

关于count的获取首先是调用swift_reflectionMirror_count函数

017

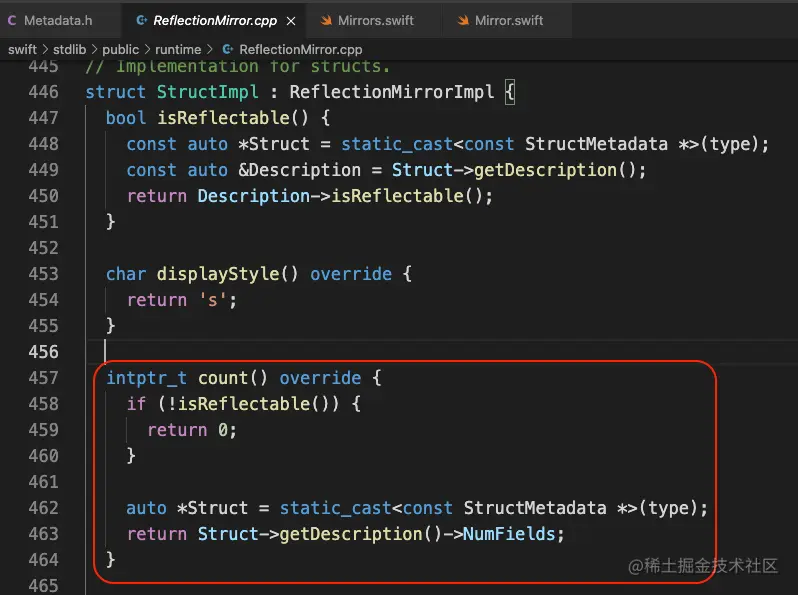

同样还以结构体为例，此时的impl为StructImpl，内部的count()函数：

018

这里的Struct就是个TargetStructMetadata类型，通过getDescription()函数获取到一个TargetStructDescriptor类型的Description，然后取NumFields的值就是我们要的count。

1.7 属性名和属性值

我们知道在Mirror中通过其初始化方法返回一个提供该值子元素的AnyCollection<Child>类型的children集合，Child是一个元组(label: String?, value: Any)，label是一个可选类型的属性名，value是属性值。

020

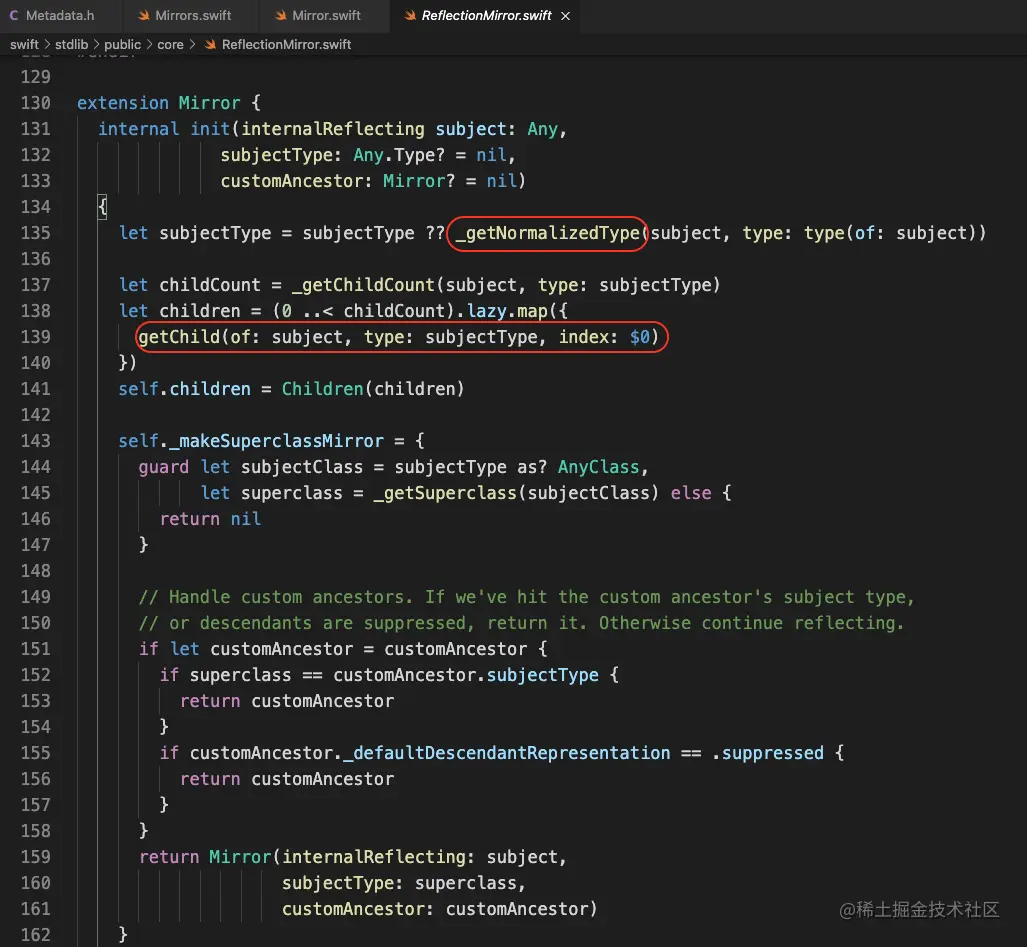

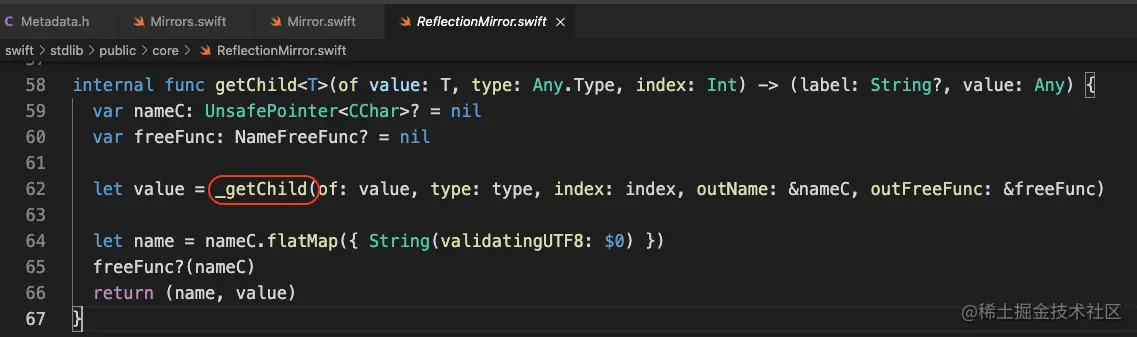

在分析internalReflecting函数的时候，我们说children是懒加载的，而加载的时候会调用getChild方法，getChild方法源码入下：

021

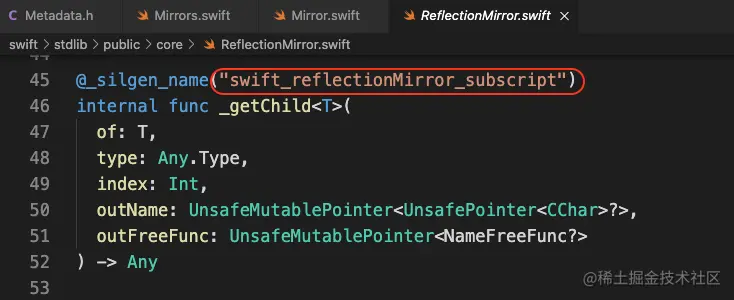

在getChild方法中还会调用_getChild方法，源码如下

022

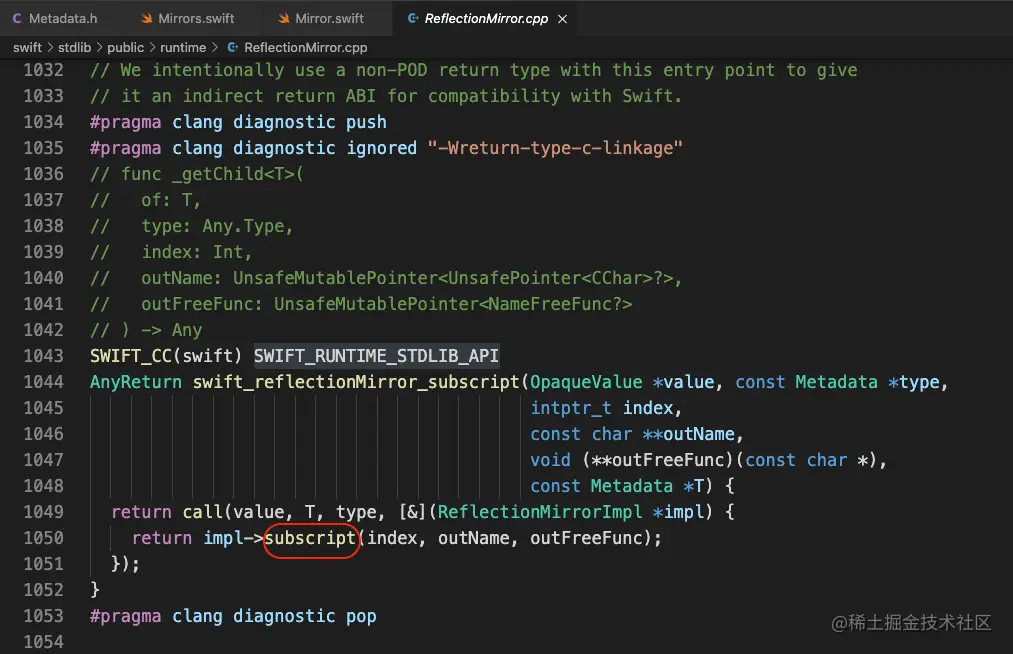

_getChild方法同样是使用@_silgen_name修饰符最终调用的C++中的swift_reflectionMirror_subscript函数。

023

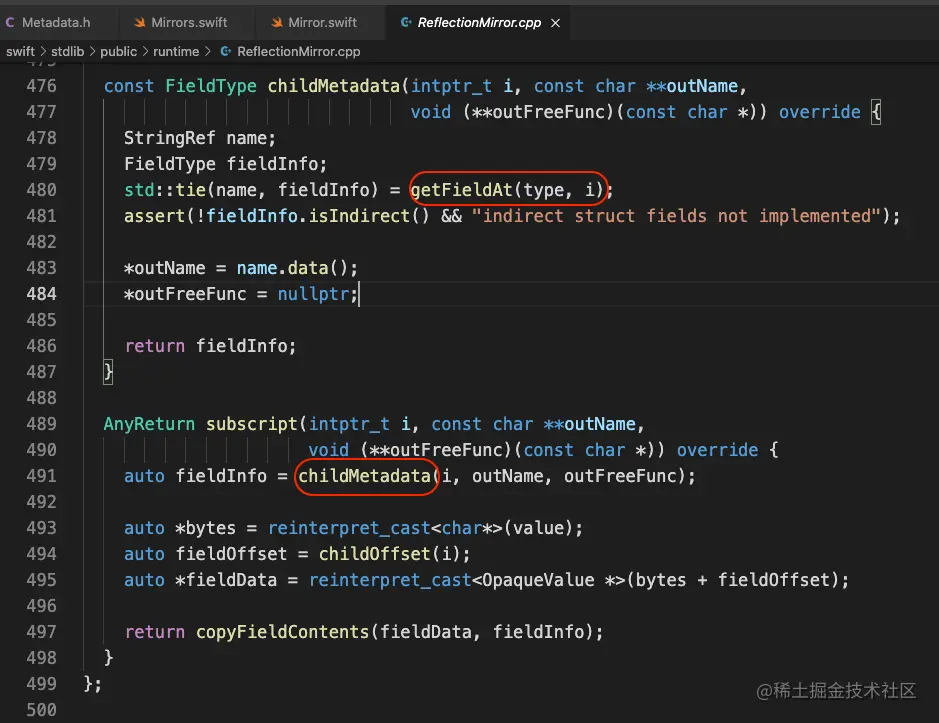

这里我们可以看到是调用了impl的subscript函数，同样以结构体为例，我们在StructImpl中找到该函数，源码如下：

024

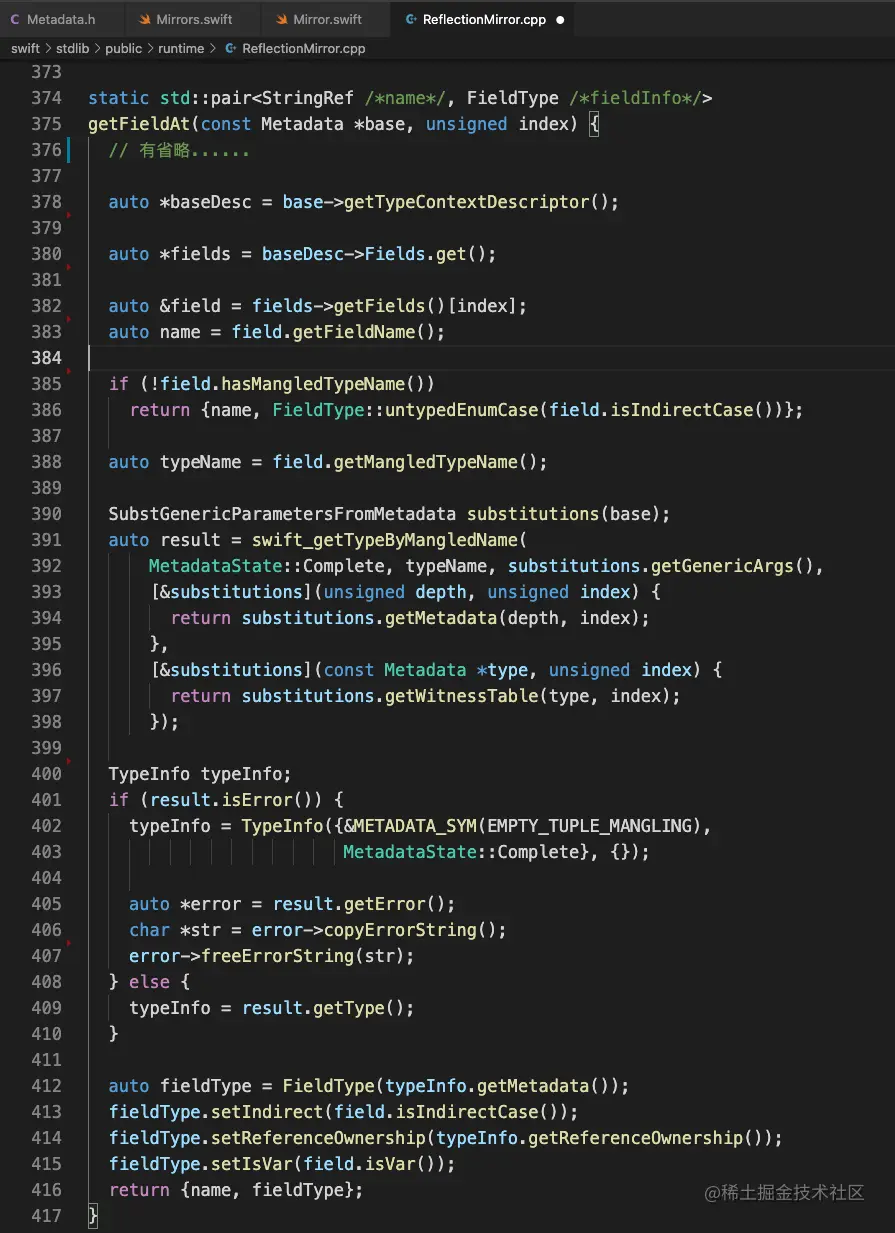

通过subscript函数我们可以看到这里面还会调用childMetadata获取到fieldInfo，其实这里就是获取type，也就是属性名，通过childOffset函数和index获取到对于的偏移量，最后根据内存偏移去到属性值。childMetadata核心点是调用getFieldAt函数获取属性名称。

025

我们可以看到在上面这个方法中：

首先通过getTypeContextDescriptor获取baseDesc，也就是我们说的Description
然后通过Fields.get()获取到fields
接着通过getFields()[index]或取对应的field
最后通过getFieldName()函数获取到属性名称
getTypeContextDescriptor函数在struct TargetMetadata中，通过这个函数获取到一个TargetStructDescriptor，它的父类的父类TargetTypeContextDescriptor中的Fields属性
Fields属性的类型TargetRelativeDirectPointer中有get方法
实际中使用的FieldDescriptor类中getFieldRecordBuffer方法返回的FieldRecord中的getFieldName函数

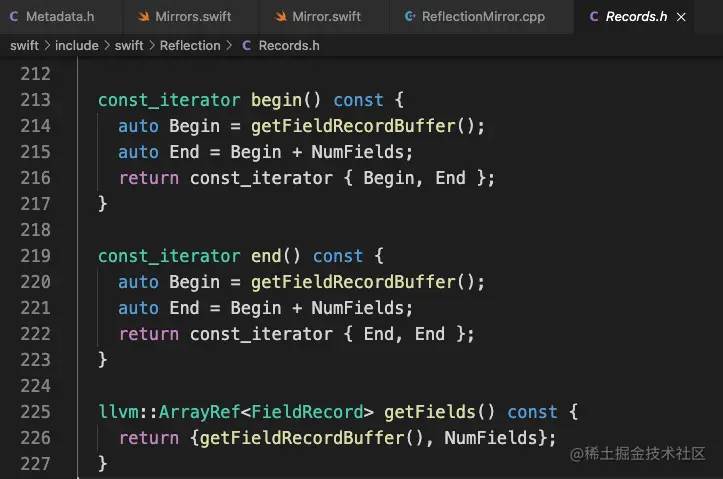

getFields 源码：

026

关于getFields我们可以看到这是一块连续的空间，在begin和end中：

begin就是getFieldRecordBuffer
getFieldRecordBuffer就是Begin + NumFields
所以这就是一块连续内存的访问

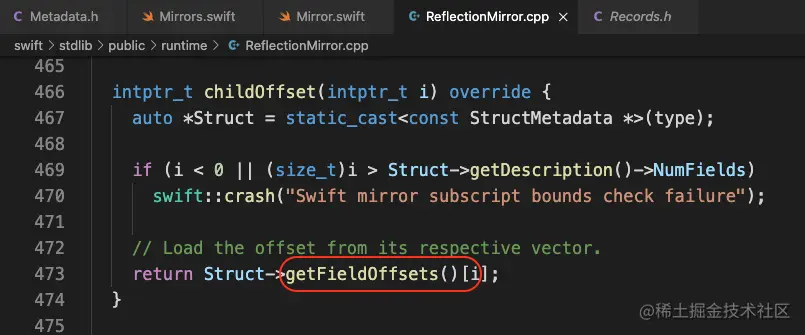

childOffset 源码：

分析完了属性名的获取，我们来看看偏移量的获取

027

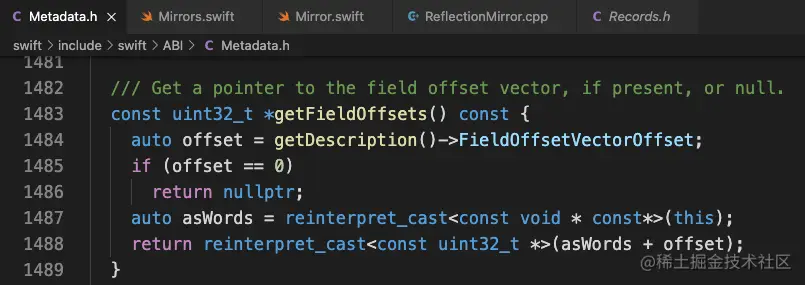

这里面是调用TargetStructMetadata中的getFieldOffsets函数源码如下：

028

我们可以看到这里统一是通过获取Description中的属性，这里使用的属性是FieldOffsetVectorOffset。获取到偏移值后通过内存偏移即可获取到属性值。

二、还原StructMetadata

2.1 TargetStructMetadata

首先我们需要拥有一个结构体的元数据结构，这里我们命名为StructMetadata，里面有继承的kind和Descriptor属性，这里的Descriptor属性是一个TargetStructDescriptor类型的指针。

struct TargetStructMetadata {
    var Kind: Int
    var typeDescription: UnsafeMutablePointer<TargetStructDescriptor>
}

2.2 TargetStructDescriptor

对于结构体来说其内部有7个属性

flag是个32位的整形，我们用Int32代替
parent是记录父类的，类型是TargetRelativeDirectPointer<Runtime>，这里也可以用Int32代替
name记录类型的，它的类型是TargetRelativeDirectPointer<char>，所以我们需要实现一个TargetRelativeDirectPointer
AccessFunctionPtr与name类似，内部是个指针
Fields也与name类似，内部是个FieldDescriptor
NumFields使用Int32
FieldOffsetVectorOffset也是用Int32

仿写实现如下：

struct TargetStructDescriptor {
    var Flags: Int32
    var Parent: Int32
    var Name: TargetRelativeDirectPointer<CChar>
    var AccessFunctionPtr: TargetRelativeDirectPointer<UnsafeRawPointer>
    var fieldDescriptor: TargetRelativeDirectPointer<FieldDescriptor>
    var NumFields: Int32
    // 每一个属性距离当前实例对象地址的偏移量
    var FieldOffsetVectorOffset: Int32

    var genericArgumentOffset: Int {
        return 2
    }
}

2.3 TargetRelativeDirectPointer

TargetRelativeDirectPointer是RelativeDirectPointer的别名，其内部有一个继承的RelativeOffset属性，是int32_t类型，我们可以用Int32代替。
还有一个get方法，内部通过指针偏移获取值。

仿写实现如下：

struct TargetRelativeDirectPointer<Pointee> {
    var offset: Int32
    //模拟RelativeDirectPointerImpl类中的get方法 this+offset指针
    mutating func getmeasureRelativeOffset() -> UnsafeMutablePointer<Pointee> {
        let offset = self.offset
        return withUnsafePointer(to: &self) { p in
            /*
             获得self，变为raw，然后+offset

             - UnsafeRawPointer(p) 表示this
             - advanced(by: numericCast(offset) 表示移动的步长，即offset
             - assumingMemoryBound(to: T.self) 表示假定类型是T，即自己制定的类型
             - UnsafeMutablePointer(mutating:) 表示返回的指针类型
            */
            return UnsafeMutablePointer(mutating: UnsafeRawPointer(p).advanced(by: numericCast(offset)).assumingMemoryBound(to: Pointee.self))
        }
    }
}

2.4 FieldDescriptor

FieldDescriptor在Mirror反射中有着很重要的作用，其内部有5个属性：

MangledTypeName是RelativeDirectPointer<const char>类型，我们使用TargetRelativeDirectPointer<CChar>代替
Superclass与MangledTypeName一样
Kind是FieldDescriptorKind类型，实际是uint16_t，这里我们使用UInt16代替
FieldRecordSize是uint16_t也使用使用UInt16代替
NumFields使用Int32代替
fields，其实从属性上看不到有这个，但是这里面有个getFieldRecordBuffer方法，通过this+1的方式一个一个的访问属性，所以这是一块连续的内存空间，我们使用fields代替

struct FieldDescriptor {
    var MangledTypeName: TargetRelativeDirectPointer<CChar>
    var Superclass: TargetRelativeDirectPointer<CChar>
    var Kind: UInt16
    var FieldRecordSize:UInt16
    var NumFields: UInt32
    var fields: FieldRecordBuffer<FieldRecord>
}

2.5 FieldRecord

FieldRecord存储着属性的相关信息，其内部有三个属性

Flags是FieldRecordFlags类型实际是uint32_t，这里我们使用Int32代替
MangledTypeName使用TargetRelativeDirectPointer<CChar>代替
FieldName使用TargetRelativeDirectPointer<CChar>代替

仿写如下：

struct FieldRecord {
    var Flags: UInt32
    var MangledTypeName: TargetRelativeDirectPointer<CChar>
    var FieldName: TargetRelativeDirectPointer<CChar>
}

三、打印属性信息和属性值

定义一个结构体：

struct Person {
    var age: Int = 18
    var name: String = "tony"
}
var p = Person()

3.1 绑定结构体内存

使用unsafeBitCast按位强转，将Person绑定到StructMetadata上，这个操作非常危险，没有任何校验和修饰

let ptr = unsafeBitCast(Person.self as Any.Type, to: UnsafeMutablePointer<TargetStructMetadata>.self)

3.2 打印类名和属性个数

let typeDescription = ptr.pointee.typeDescription

let namePtr = typeDescription.pointee.Name.getmeasureRelativeOffset()
print("current class name: \(String(cString: namePtr))")

let numFields = typeDescription.pointee.NumFields
print("当前类属性的个数:\(numFields)")

3.3 打印属性名称和属性值

打印一下属性的名称，首先是获取到FieldDescriptor的指针，然后通过内存偏移的方式访问每一个FieldRecord，最后在访问FieldRecord中的属性名。
打印属性值:
- 首先获取FieldOffsetVectorOffset的值
- 然后在加上this也就是当前Metadata的指针
- 这里我们将仿写的StructMetadata的指针ptr重绑定为Int
- 源码中加上FieldOffsetVectorOffset，这里我们就移动FieldOffsetVectorOffset
- 然后将上述移动后的绑定为一个Int32的指针
- 最后使用UnsafeBufferPointer和属性个数创建一个buffer数组指针
- 接下来我们就可以从数组中取出每个属性的偏移值
- 然后取出结构体实例p的内存地址
- 然后按照buffer数组中的偏移值进行偏移，重绑定为属性的类型
- 最后就可以打印出属性值了

实现代码:

var bufferPtr = UnsafeBufferPointer(start: UnsafeRawPointer(UnsafeRawPointer(ptr).assumingMemoryBound(to: Int.self).advanced(by: numericCast(ptr.pointee.typeDescription.pointee.FieldOffsetVectorOffset))).assumingMemoryBound(to: Int32.self), count: Int(ptr.pointee.typeDescription.pointee.NumFields))

for i in 0..<numFields {
    let fieldDespritor = typeDescription.pointee.fieldDescriptor.getmeasureRelativeOffset().pointee.fields.index(of: Int(i)).pointee.FieldName.getmeasureRelativeOffset()
    print("--- fixed \(String(cString: fieldDespritor)) info begin ---")

    let mangledTypeName = typeDescription.pointee.fieldDescriptor.getmeasureRelativeOffset().pointee.fields.index(of: Int(i)).pointee.MangledTypeName.getmeasureRelativeOffset()

    let genericVector = UnsafeRawPointer(ptr).advanced(by: typeDescription.pointee.genericArgumentOffset * MemoryLayout<UnsafeRawPointer>.size).assumingMemoryBound(to: Any.Type.self)

    let fieldType = swift_getTypeByMangledNameInContext(mangledTypeName, 256, UnsafeRawPointer(typeDescription), UnsafeRawPointer(genericVector).assumingMemoryBound(to: Optional<UnsafeRawPointer>.self))

    let type = unsafeBitCast(fieldType, to: Any.Type.self)
    let value = customCast(type: type)
    let fieldOffset = bufferPtr[Int(i)]
    let valuePtr = withUnsafeMutablePointer(to: &p) { $0 }
    print("fieldType: \(type) \nfieldValue: \(value.get(from: UnsafeRawPointer(UnsafeRawPointer(valuePtr).advanced(by: numericCast(fieldOffset)))))")
    print("--- field: \(String(cString: fieldDespritor)) info end ---\n")
}

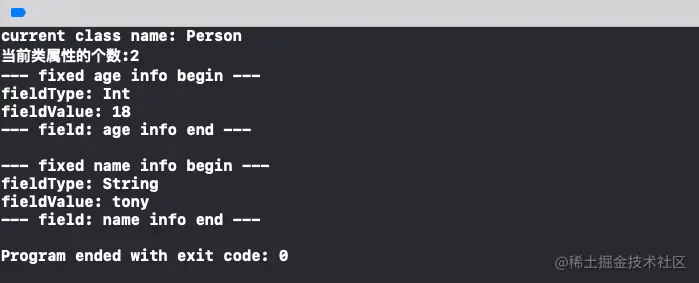

打印结果:

019
