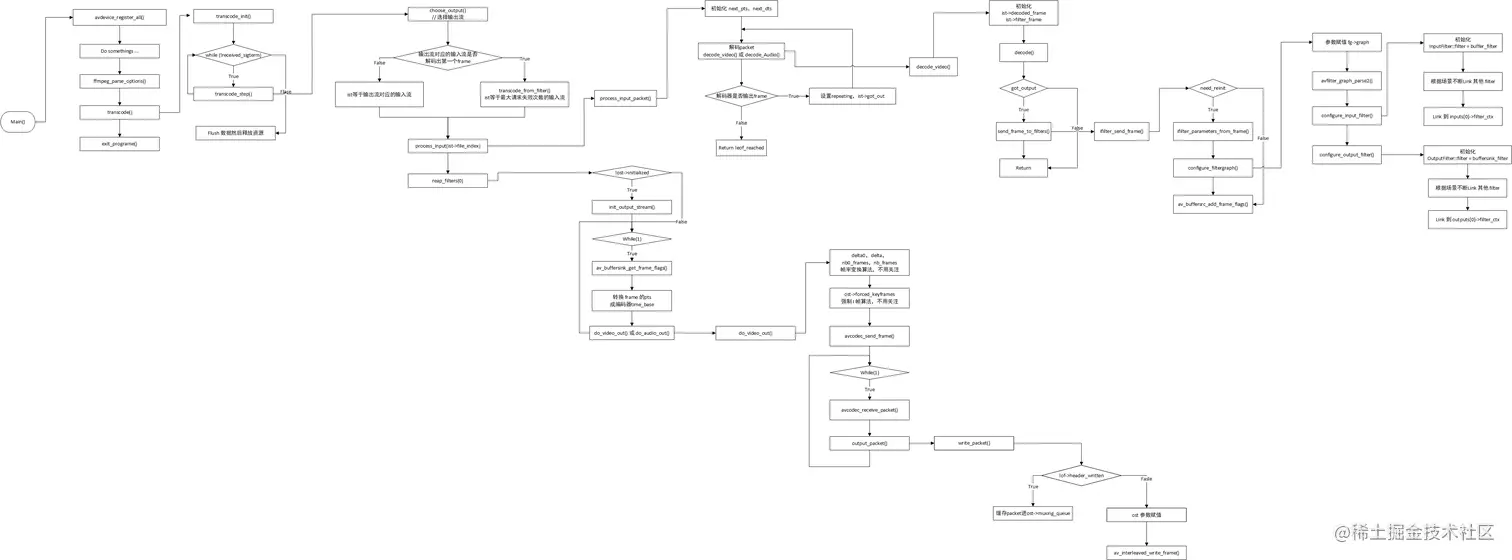

分析到这里，是时候画一个 transcode() 的整体流程图。
转码的流程已经分析完毕了，接下来主要讲解 EOF 的处理跟转码结束各种状态的变化。
EOF 分为以下5种场景。
-
av_read_frame()返回AVERROR_EOF，这个时候代表输入文件已经没有packet可以读取。就会导致 执行process_input_packet(ist, NULL, 0),可以看到，传递进去process_input_packet()的pkt是NULL。process_input_packet()的pkt是NULL就会导致 传递给decode_video()的avpkt.size == 0，就会再导致 传递 给avcodec_send_packet()的 pkt 的 size 也是0。可以看到一行英文注释 ，pkt->size==0 is a flush/drain packet。以上就是
av_read_frame()返回AVERROR_EOF之后导致整个链路的反应。 -

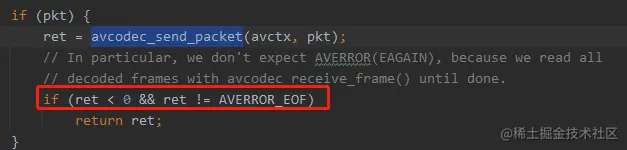

avcodec_send_packet()返回AVERROR_EOF，这个什么情况会返回AVERROR_EOF，就是第二次传递pkt->size==0就会返回 AVERROR_EOF，但是这个EOF不用关注，在ffmpeg 里面是直接跳过的，请看代码。
-

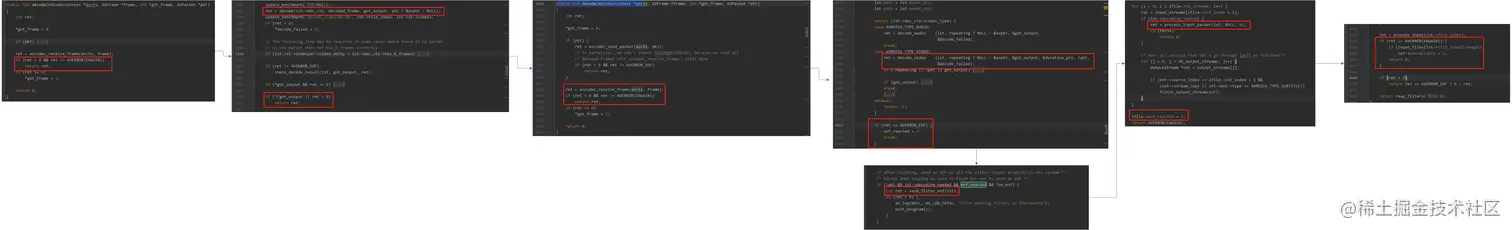

avcodec_receive_frame()返回AVERROR_EOF，这里返回 EOF，说明之前已经传递过 size==0 的 pkt 给avcodec_send_packet()。avcodec_receive_frame()返回AVERROR_EOF代表 解码器已经没有 frame 可以输出了。avcodec_receive_frame()返回AVERROR_EOF会导致decode()返回AVERROR_EOF，再导致 decode_video() 返回AVERROR_EOF。也就会导致调用decode_video()的process_input_packet()的eof_reached= 1 ，导致send_filter_eof()执行刷filter链，导致 process_input_packet() 返回!eof_reached也就是返回 0 。最后会导致process_input_packet(ist, NULL, 0)返回 0 ，注意这里process_input_packet已经开始传 NULL 了。接下来就会导致ifile->eof_reached = 1。再导致process_input()返回AVERROR(EAGAIN)。这样就会导致transcode_step()不执行reap_filters()，直接返回 0。这个链路太长，画个流程图便于理解
-
reap_filters()里面的 EOF，reap_filter()的EOF 其实就是av_buffersink_get_frame_flags()，这个EOF 其实不用特别关注，因为他不会导致ost->finished的状态变更。这里需要注意的是，av_buffersink_get_frame_flags()返回AVERROR_EOF并不会导致 传递 NULL pkt 给avcodec_send_frame()。传递 NULL pkt 刷新编码器，是flush_encoders()这个函数做的。 -

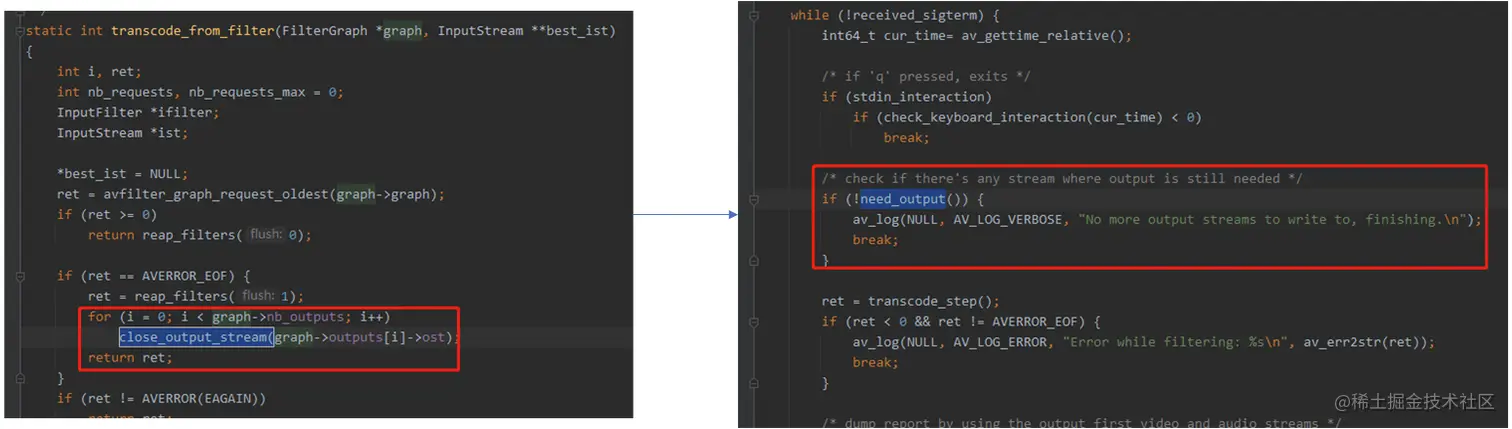

transcode_from_filter()里面的 EOF，也就是avfilter_graph_request_oldest()返回AVERROR_EOF，会导致close_output_stream()执行，然后导致ost->finished |= ENCODER_FINISHED，最后导致need_output()的时候退出转码流程。注意：
avfilter_graph_request_oldest()返回AVERROR_EOF是因为之前avcodec_receive_frame()返回AVERROR_EOF，导致调用了send_filter_eof()。
- 最后是

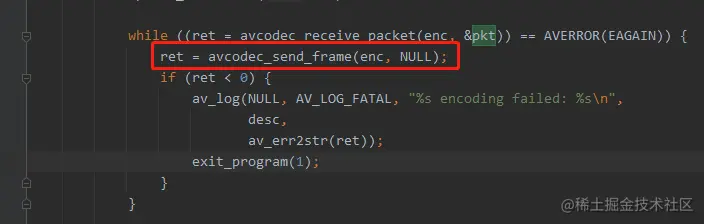

flush_encoders()的调用，flush_encoders()会调用avcodec_send_frame(enc, NULL)，通过传递 NULL 把编码器剩下的packet全部刷出来。
可以看到 ost->finished 有两个状态ENCODER_FINISHED 跟 MUXER_FINISHED 。
ENCODER_FINISHED是在 读取 buffersink 返回 EOF 的时候设置的。MUXER_FINISHED在本文命令里并没有设置，也能正常退出，有点奇怪。
最后在精简一个重点，ost->finished 设置为 ENCODER_FINISHED 是在 解码器返回 EOF，后续没有frame输入了，也就是 avcodec_receive_frame() 返回 AVERROR_EOF 的场景下设置的。
因为没有 frame 输入了，就会调用send_filter_eof()里面的 av_buffersrc_close() 给filter链输入一个NULL，此时 filter链可能还有 frame 缓存，所以必须等 avfilter_graph_request_oldest() 返回 AVERROR_EOF，才能说明 filter 链已经没有 frame了，才能调 close_output_stream() 把 ost->finished 设置为 ENCODER_FINISHED 。
但是此时，编码器还没有发送NULL包去刷，所以后面还会执行 flush_encoder() 去发送NULL 去刷编码器
