如何用eNSP配置路由器

首先我们先熟悉一下路由器命令

<Huawei>undo terminal monitor
<Huawei>sys
[Huawei]sys R1
[R1]interface g0/0/0
#进入接口
[R1-GigabitEthernet0/0/0]undo shutdown
#开启端口 模拟器？华为的端口默认（开机，接口）
[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 24（255.255.255.0）
#配置地址
[R1-GigabitEthernet0/0/0]dis this
#显示接口信息
interface GigabitEthernet0/0/0
 ip address 10.1.1.1 255.255.255.0
#
return
​
[R2]display interface brief
#查看接口信息
​
​
[R1]ip route-static 10.1.3.0  24         10.1.2.2
#                   非直连网段 子网掩码     下一跳地址
​
[R1]undo   ip route-static 10.1.3.0  24         10.1.2.2
#撤销之前的命令
​
[R1]ip route-static 0.0.0.0 0.0.0.0    10.1.2.2
#配置默认路由         任意网段  任意子网掩码 下一跳
​
​
[R1]display ip routing-table
#查看路由表信息
​
路由优先级（值越小越优先）优先级相同则比较度量值，度量值越小越优先，如果都一样则负载分担，多条链路同时传输数据
直连 0
静态 60
ospf 10
IS-IS 15
rip 100
ospf ASE 150
IBGP 255
EBGP 255
​
【R1】ip route-static 192.168.1.0 24 11.0.0.2 默认优先级为60，越小越优先
【R1】ip route-static 192.168.1.0 24 12.0.0.2 preference 70 配置浮动路由用于备份，也是静态路由，备用路径
取消操作用undo

接下来上操作

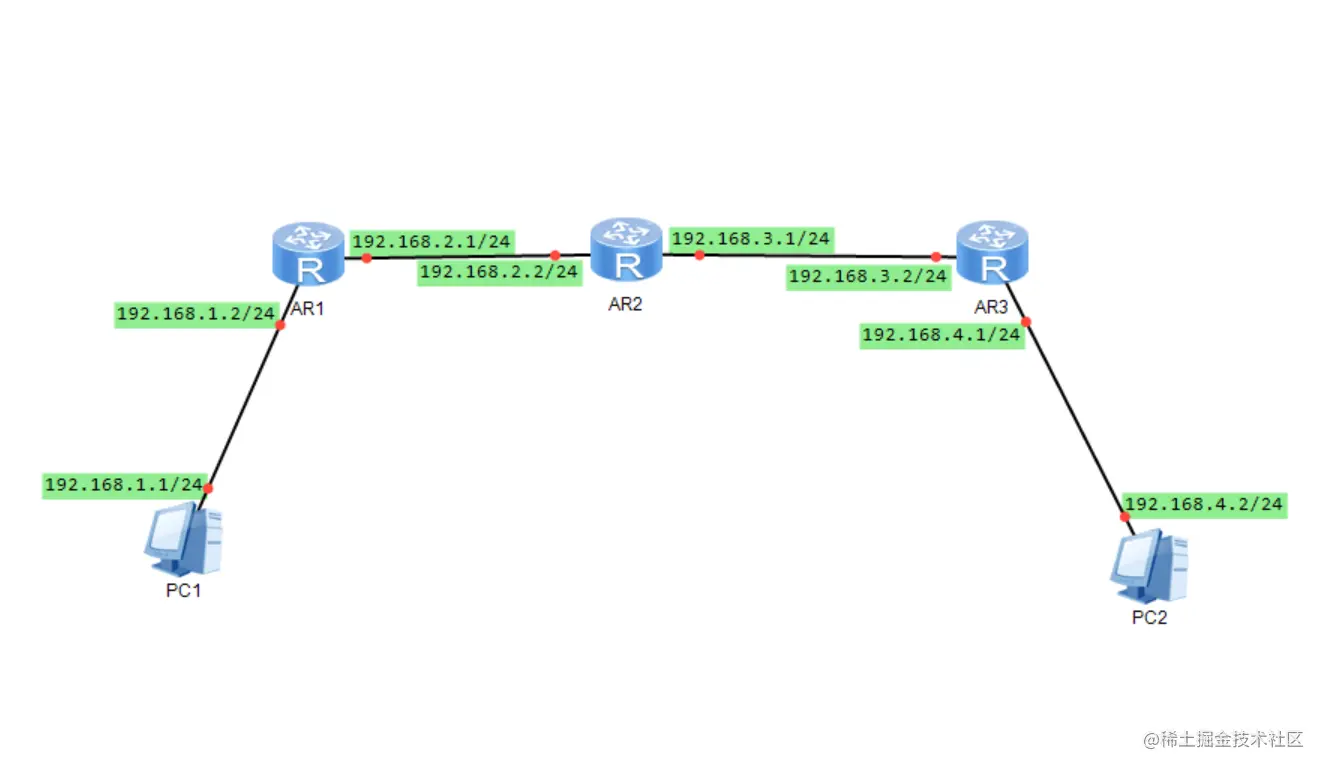

1、先将路由器和主机放入新建拓扑图中1，并连接好

Snipaste_2022-01-12_17-10-13 - 副本.png

2、将PC1的IP设置为如下

Snipaste_2022-01-12_17-10-44 - 副本.png

3、将PC2的IP设置为如下

Snipaste_2022-01-12_17-11-37 - 副本.png

4、打开AR11

Snipaste_2022-01-12_17-12-27 - 副本.png

5、输入SYS进入视图模式


6、输入int g0/0/0进入端口0


7、输入undo shutdown开启端口


8、输入ip add 192.168.1.2 24设置端口0IP


9、重复6-8步奏将端口2IP改为192.168.2.1

10、输入q返回

11、输入ip route-static 0.0.0.0 24 192.168.2.2 将2号端口设置为默认网关


12、输入q返回

13、输入save保存完成路由1配置

14、打开路由3，重复4-13步奏完成路由3配置，默认网关为端口1

15、进入路由2，重复5-9步奏设置两个端口的ip

16、输入ip route-static 192.168.1.0 24 192.168.2.1 将PC1网段加入路由


17、输入ip route-static 192.168.4.0 24 192.168.3.2 将PC2网段加入路由


18、输入q进入用户模式并输入save保存

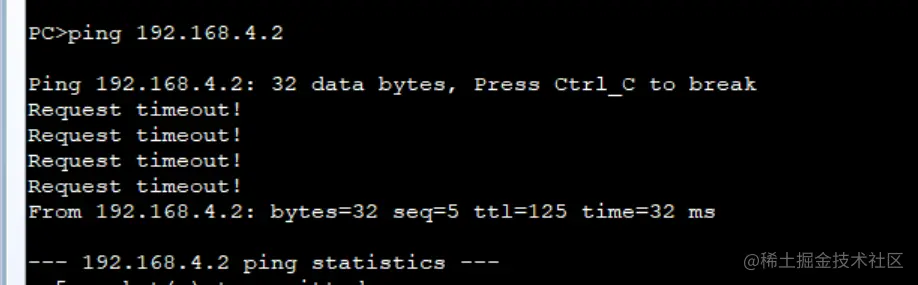

至此静态路由配置完成，让我们来测试一下


至此静态路由连接成功
