LINUX网络

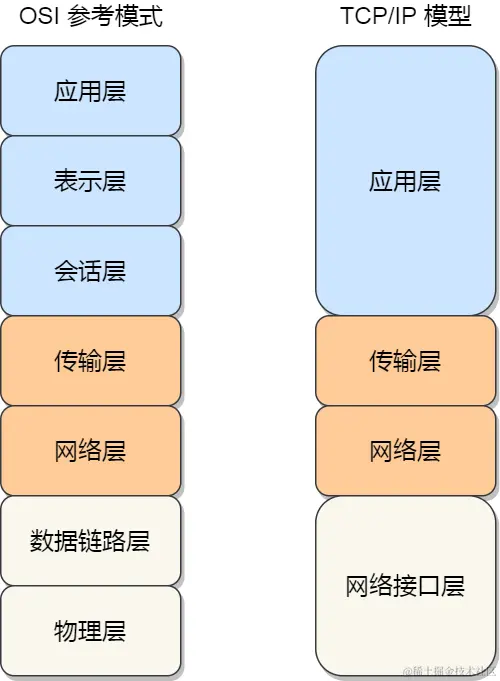

网络模型

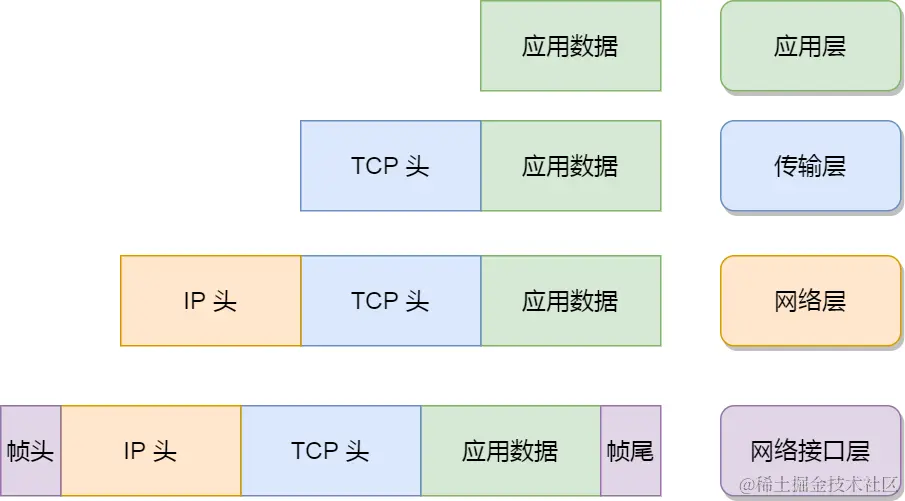

协议栈

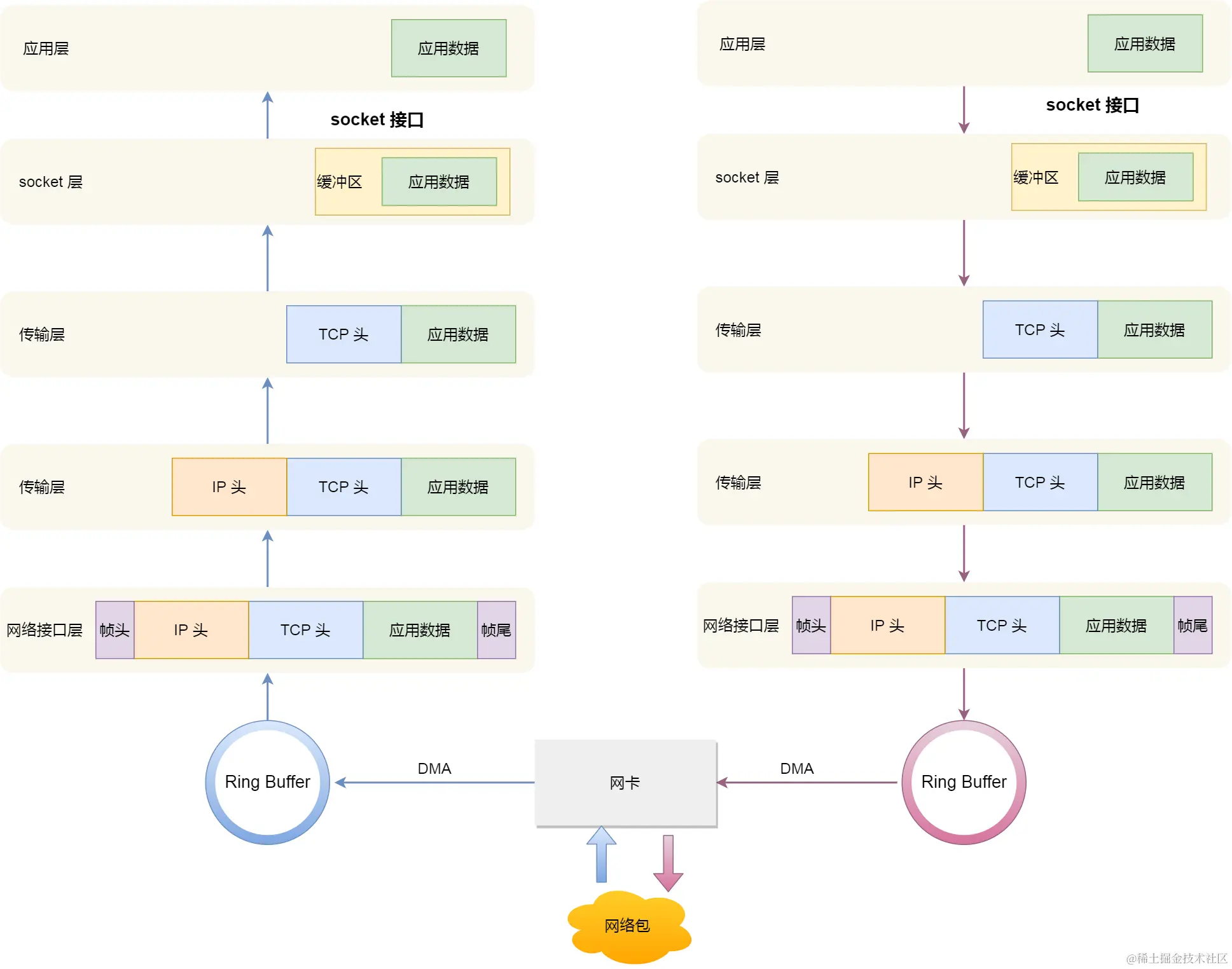

接受网络包的流程


发送网络包的流程

与接收流程相反。

零拷贝

为什么要有DMA技术？

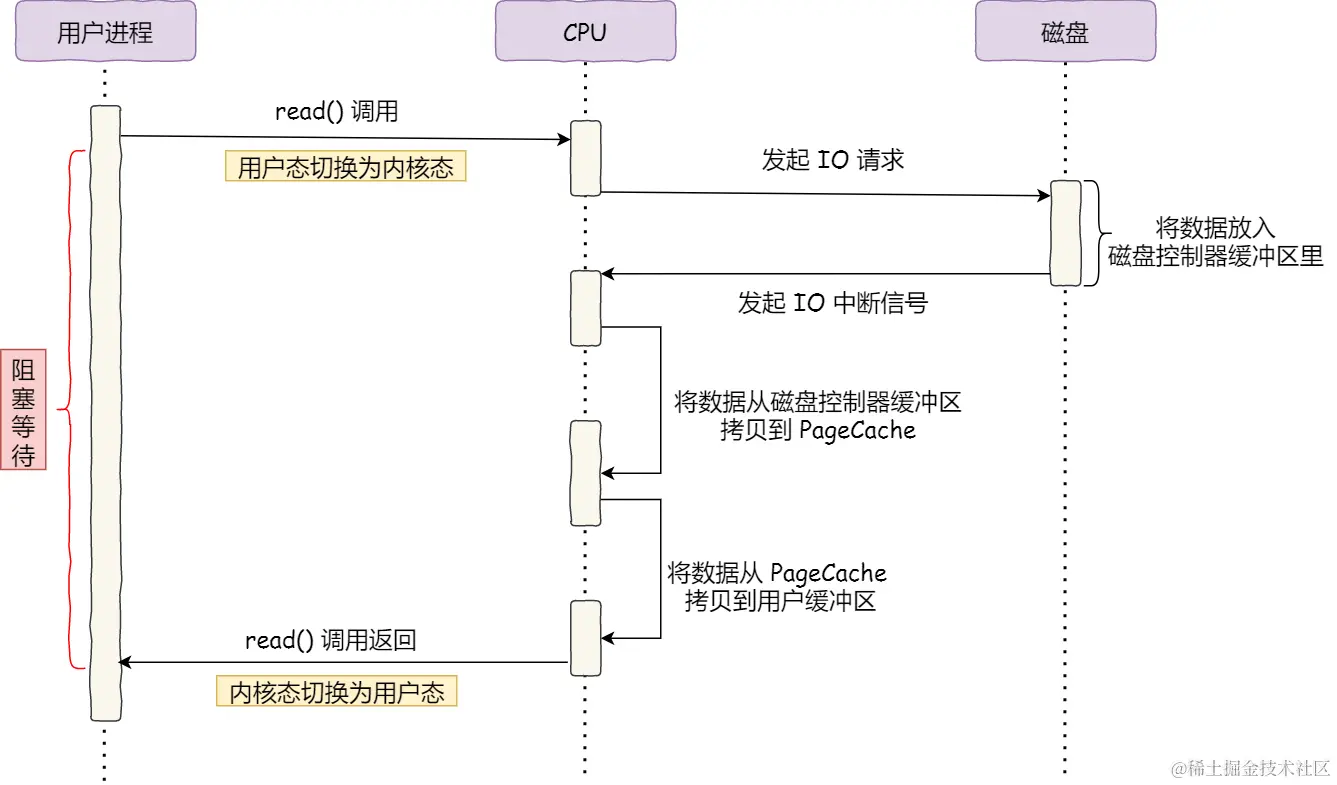

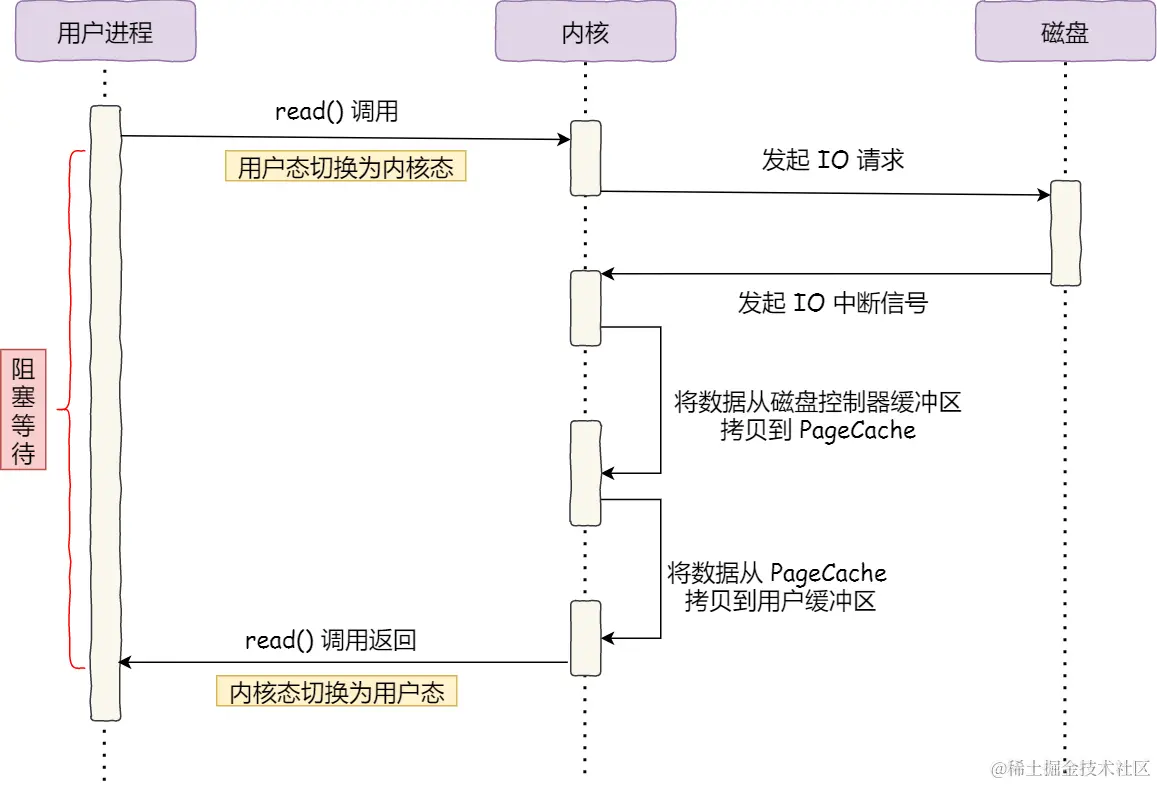

没有DMA技术前的I/O过程:

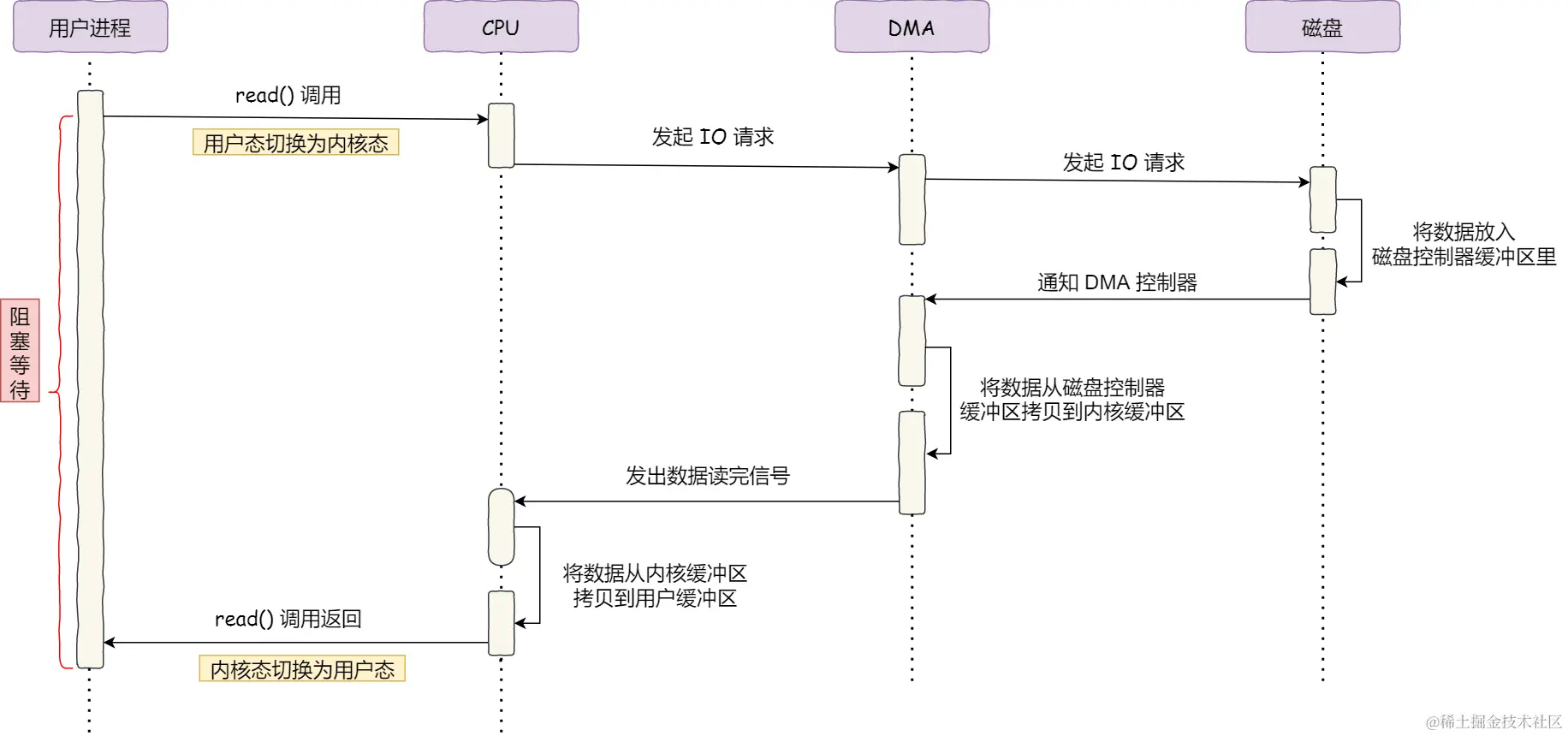

DMA技术:

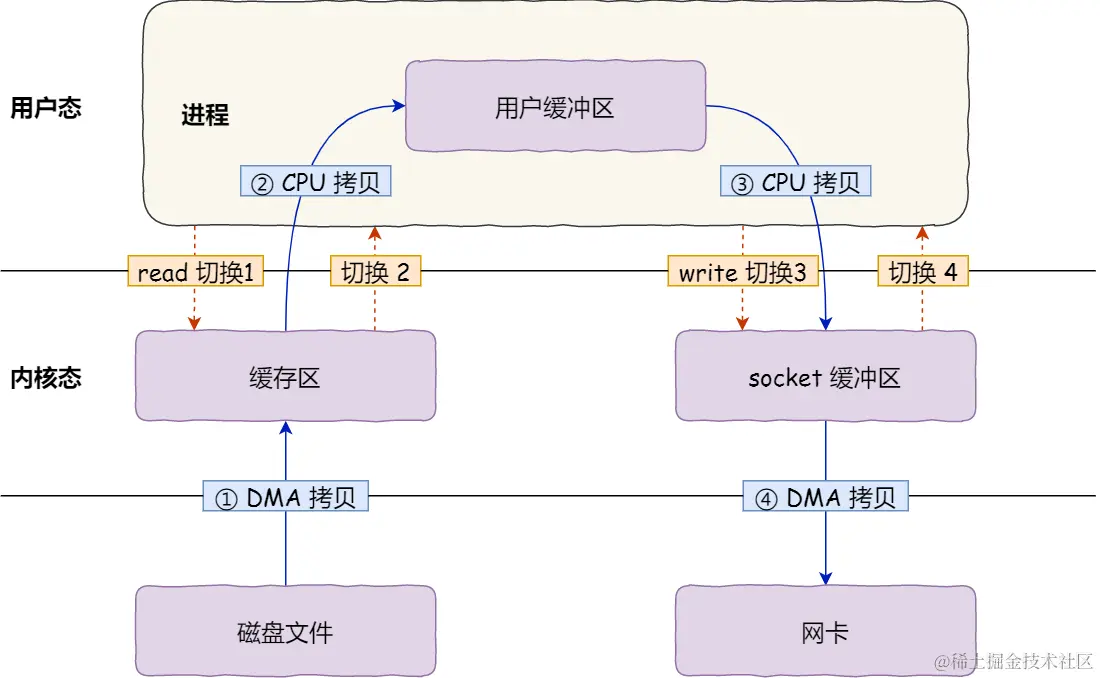

传统文件传输有多糟糕？


期间发生了4次用户态与内核态的上下文切换。 还发生了4次数据拷贝。

如何优化文件传输的性能？

减少用户态与内核态的上下文切换的次数?

  • 减少系统调用的次数。

减少数据拷贝的次数？

  • 用户的缓冲区没必要存在。

如何实现零拷贝？

mmap + write

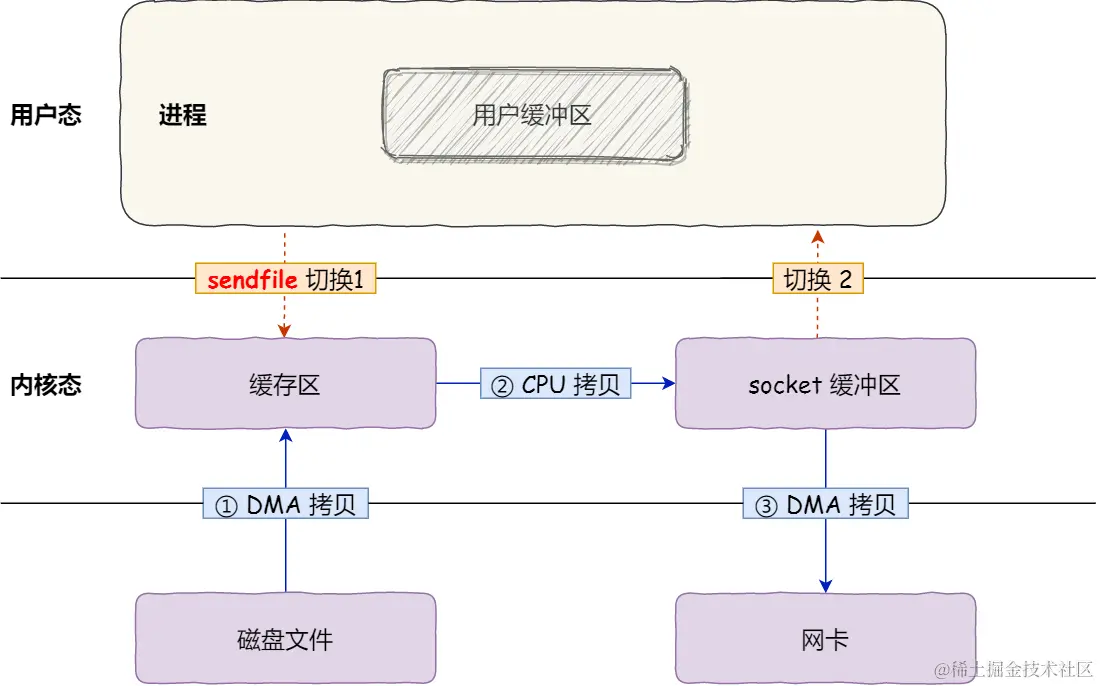

sendfile


零拷贝技术

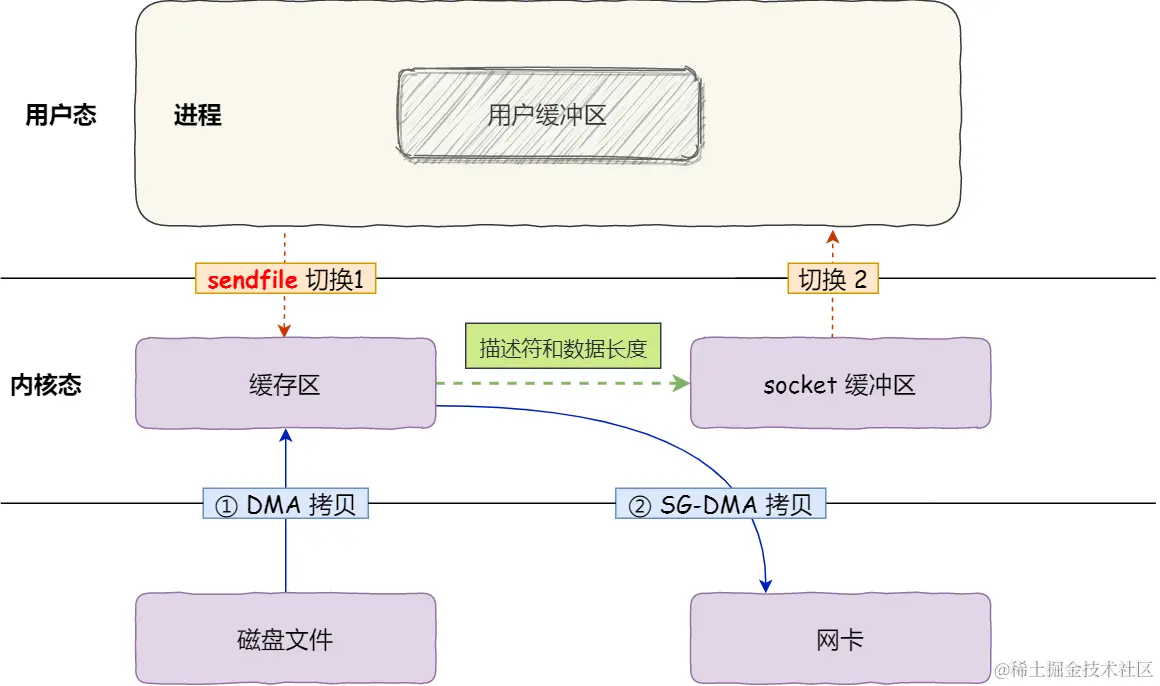

若网卡支持SG-DMA技术(和普通的DMA不同)，则:


需要注意的是，此时进程无法对文件内容进一步加工，例如压缩数据再发送。

PageCache

内核态的缓存区,实际上就是磁盘高速缓存(PageCache).

PageCache的主要优点:

  • 缓存最近被访问的磁盘数据；
  • 缓存尽可能多的I/O请求在PageCache中,最后合并成一个更大的I/O请求发送给磁盘,这样做是为了减少磁盘的寻址操作。
  • 预读功能(虽然read方法每次只读取32KB,但内核会把其后面的32~64KB也读取到PageCache)；

但是，在传输大文件的时候，PageCache会不起作用:

  • PageCache长时间被大文件占据,其他热点的小文件则无法充分使用PageCache；
  • PageCache没有享受到缓存带来的好处(文件过大PageCache很快被占满)，但却耗费DMA多拷贝到PageCache一次；

大文件传输的实现？

最初:


异步I/O:


可以看出,异步I/O并没有涉及到PageCache。 绕开PageCache的I/O叫做直接I/O,使用PageCache的I/O则叫做缓存I/O.

针对大文件的传输，应该使用异步I/O+直接I/O来代替零拷贝技术。

I/O多路复用

最基本的Socket模型


bind():绑定了一个IP地址和端口。

  • 绑定IP地址: 一台机器可以有多个网卡，每个网卡有对应的IP地址。
  • 绑定端口：内核收到TCP报文，通过TCP头里面的端口号，来找到我们的应用程序。

connect():客户端在创建好Socket后，调用connect()发起连接，并指明服务端的IP地址和端口号，然后TCP三次握手。

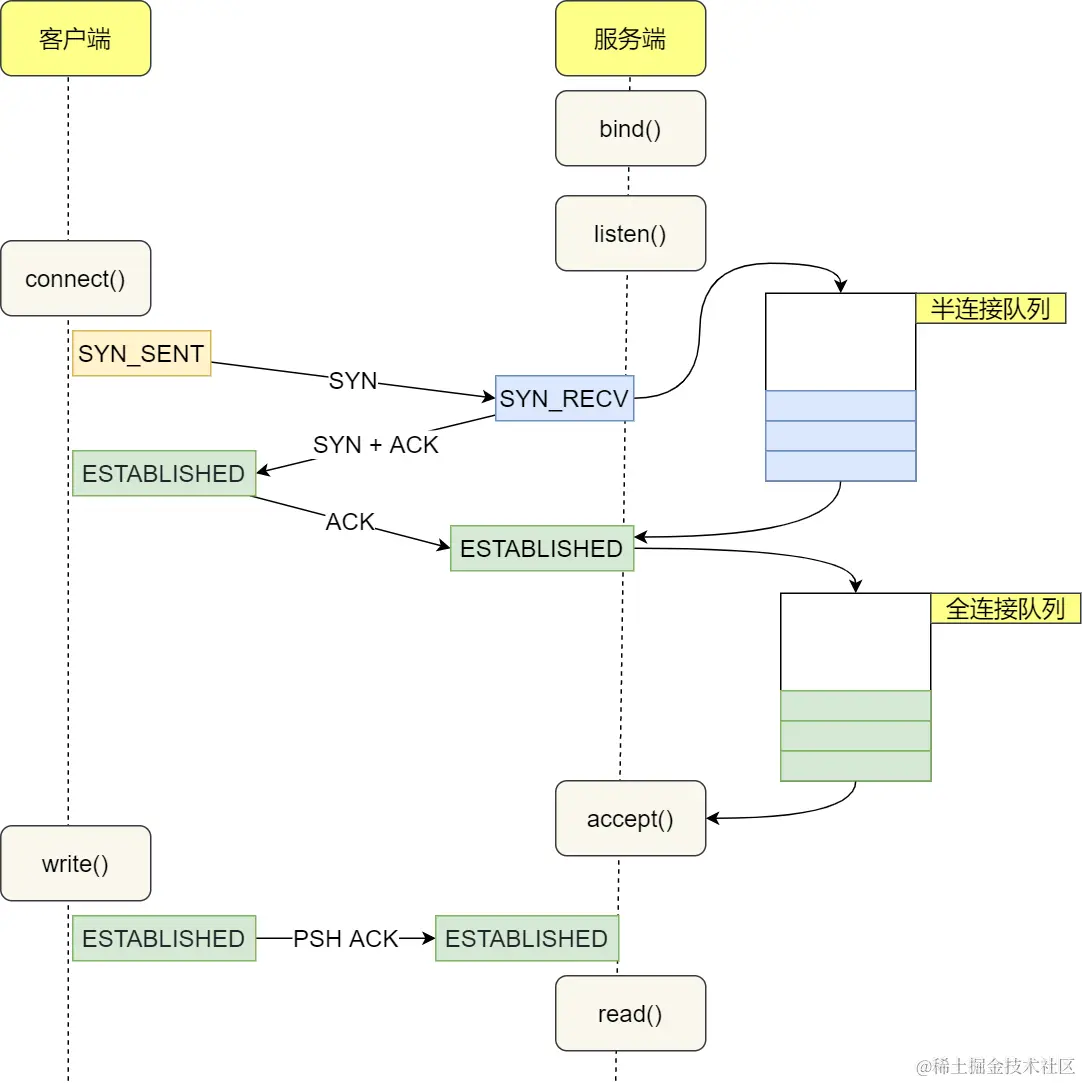

服务器内核维护了两个队列:

  • TCP半连接队列:未完成三次握手的连接；
  • TCP全连接队列:已完成三次握手的连接。
  1. 在 TCP 三次握⼿过程中，当服务器收到客户端的 SYN 包后，内核会把该连接存储到半连接队列；
  2. 然后再向客户端发送 SYN+ACK 包，接着客户端会返回 ACK；
  3. 服务端收到第三次握⼿的 ACK 后，内核会把连接从半连接队列移除，然后创建新的完全的连接，并将其增加到全连接队列 ，等待进程调⽤ accept() 函数时把连接取出来。

accept():当TCP全连接队列不为空时,服务端的accept()会从中拿出一个已连接Socket返回给应用程序，后续数据传输都用这个Socket.

注意:监听的Socket和已连接Socket是两个。

如何服务更多的用户

TCP连接由四元组唯一确认:本机IP，本机端口，对端IP,对端端口.

最大TCP连接数=客户端IP数X客户端端口数。

但这不可能。因为：

  • 文件描述符:Socket是一个文件，也就会对应一个文件描述符。在linux下，单个进程打开的文件描述符有限。
  • 系统内存：每个TCP连接在内核中都有对应的数据结构，意味着每个连接都会占用一定的内存。

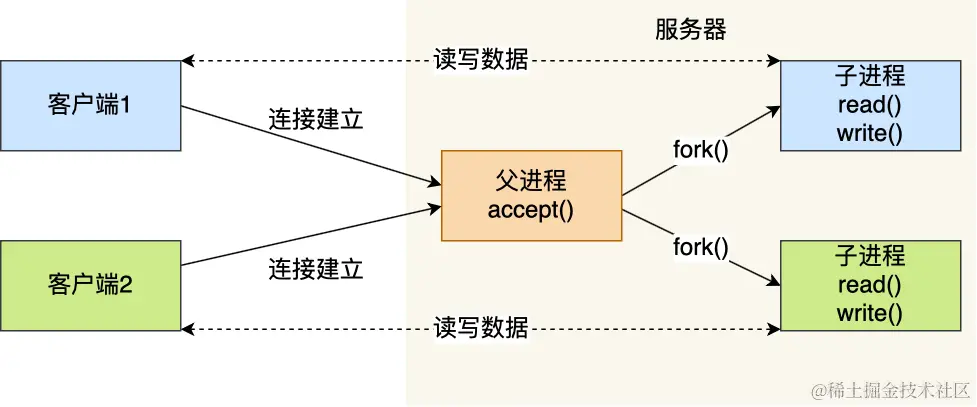

多进程模型


子进程只需要关心 已连接Socket； 父进程只需要关心 监听Socket；

缺点:进程的上下文切换"包袱"很重。

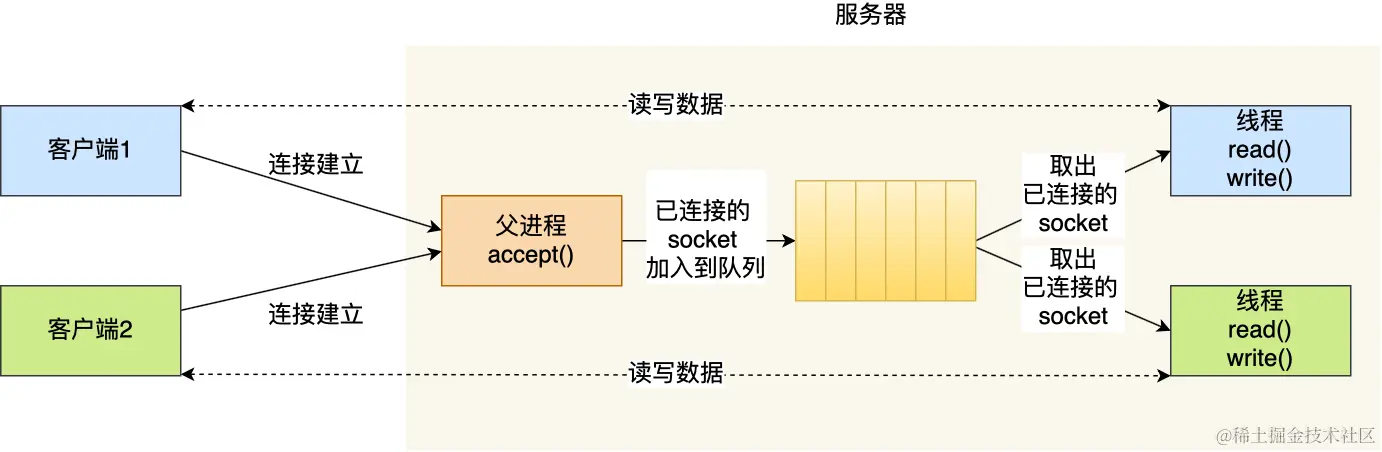

多线程模型


线程池(提前创建若干个线程)，当新连接建立后，把已连接Socket放入队列，然后线程池里的线程负责从队列中取出。

缺点：其实还是有问题的，一台机器维护1万个连接，相当于维护1万个线程，好难。

I/O多路复用

一个进程虽然任一时刻只能处理一个请求，但是处理每个请求时若只耗时1ms,那么1s内就可以处理1000个请求；所以也叫做时分多路复用。

select/poll

  1. 将已连接Socket放入一个文件描述符集合(用户态)，并拷贝到内核里；
  2. 在内核中遍历检查是否有网络事件发生；若检查到，则标记为可读/可写；
  3. 把整个集合拷贝回用户态，在用户态遍历找到标记后的Socket，对其处理。

区别:select使用固定长度的BitsMap表示文件描述符集合，poll使用动态数组(链表)。

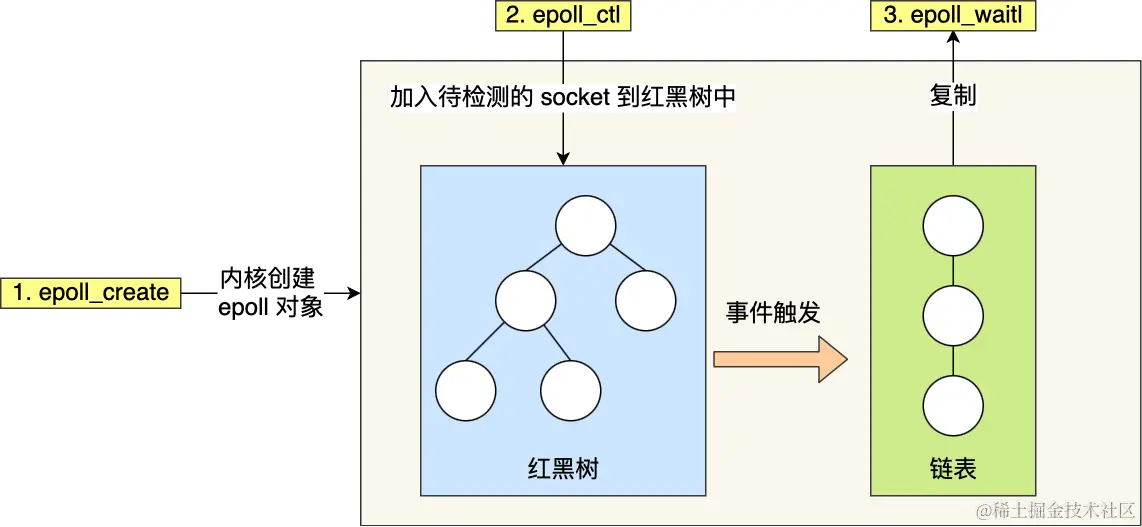

epoll

  1. 在内核中，使用红黑树跟踪所有待检测的文件描述符。因此，不需要拷贝整个集合，只需要传入一个待检测的socket.
  2. 内核里维护了一个链表记录事件发生的Socket。只将有事件发生的Socket集合传递给应用程序。


epoll支持边缘触发和水平触发。

  1. 边缘触发：服务器只会从epoll_wait中苏醒一次；
  2. 水平触发：服务器不断从epoll_wait中苏醒，直到内核缓冲区数据被read函数读完。
  • 边缘触发效率比水平触发效率高：因为可以减少epoll_wait调用次数(系统调用存在上下文的切换);
  • I/O多路复用一般和非阻塞I/O搭配使用；多路复用API返回的事件不一定可读写，如果使用阻塞I/O可能会程序阻塞。

高性能网络模式

演进

网络高性能基于I/O多路复用。但是面向过程的方式开发效率不高。 基于面向对象的思想，对I/o多路复用作了一层封装:Reactor模式.

Reactor模式主要有两部分组成:

  • Reactor负责监听和分发事件，包括连接和读写事件；
  • 处理资源池负责处理事件，如read->业务->send;

Reactor模式灵活在于:

  • 单Reactor 单进程/线程；
  • 单Reactor 多进程/线程；
  • 多Reactor 单进程/线程；(可笑)
  • 多Reactor 多进程/线程；

Reactor

单Reactor 单进程/线程


  1. Reactor监听并分发事件,分发对象要看收到的事件类型；
  2. 如果是连接建立事件，则由Acceptor处理Acceptor会获取连接并创建一个Handler对象处理后续响应事件；
  3. Handler完成业务流程。

缺点:

  • 只有一个进程，无法利用多核CPU；
  • Handdler对象在业务处理时，整个进程无法处理其他连接事件。

适用于业务处理快速的场景，不适用于计算机密集型场景。

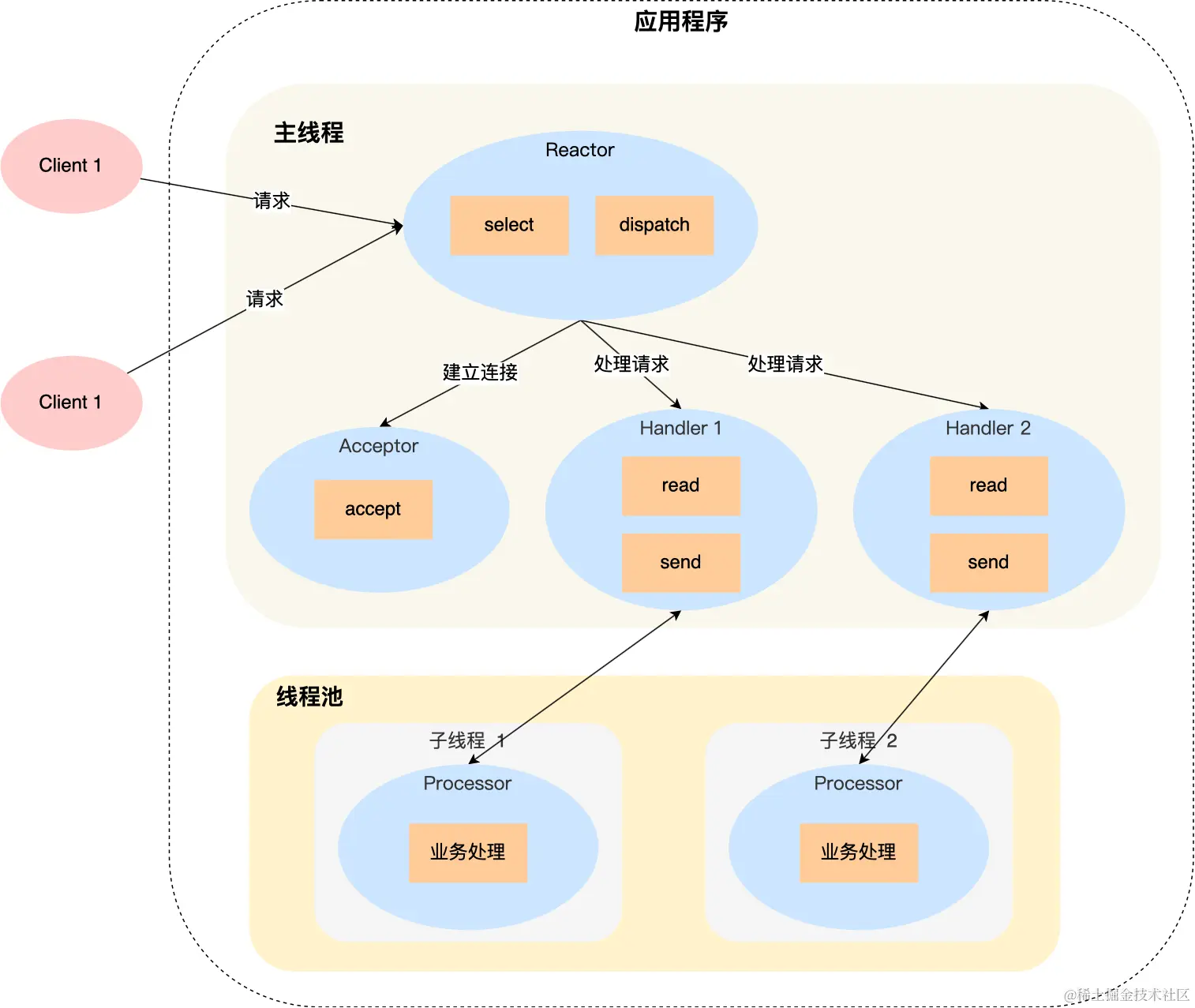

单Reactor 多线程


Handler不再负责业务处理，通过read读取数据后,将数据发给子线程的Processor处理; Processor处理完后，将结果发给主线程的Handler,再通过send将结果发送给client。

缺点:一个Reactor承担所有事件的监听和响应，且只在主线程中运行；面对高并发场景容易称为性能瓶颈。

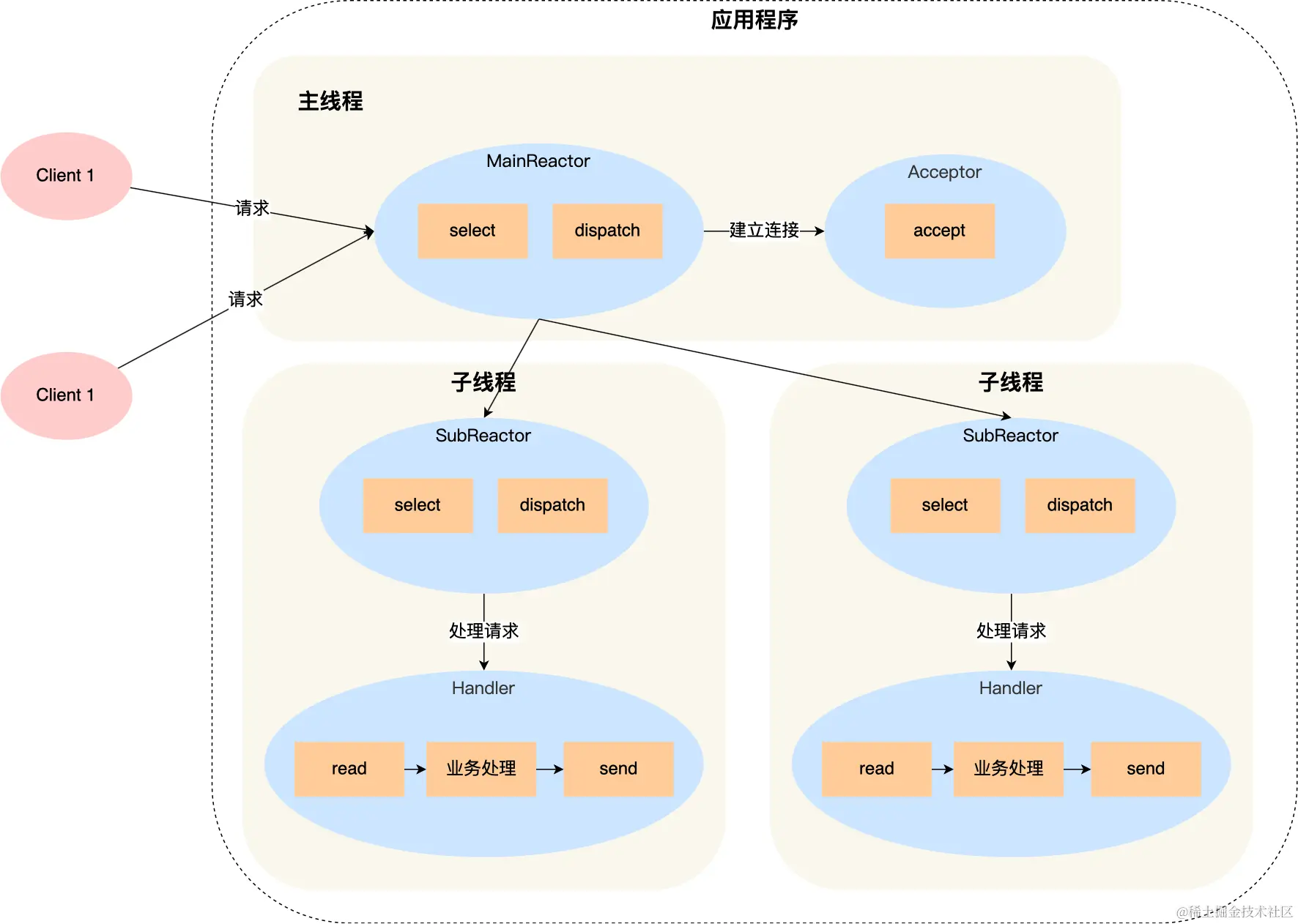

多Reactor 多进程/线程


Proactor

概念

Reactor是非阻塞同步网络模式； Proactor是异步网络模式。

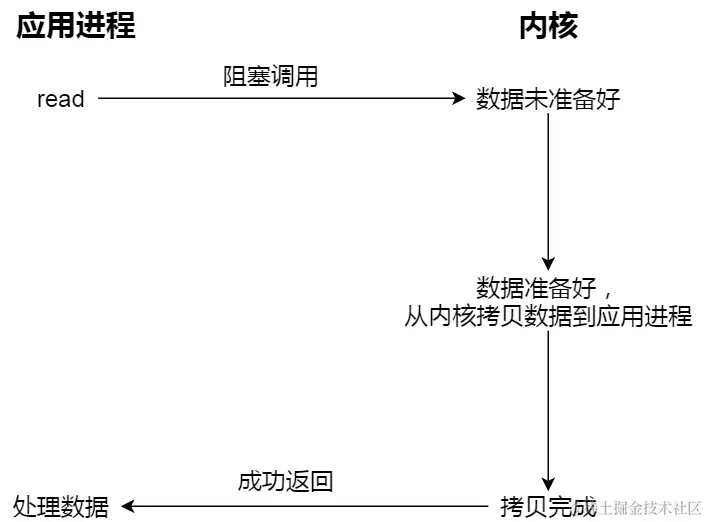

阻塞I/O:


等待的是 内核数据准备好 和 数据从内核拷贝到用户态

非阻塞I/O:


最后一次read调用需要等待数据从 内核拷贝到用户态。

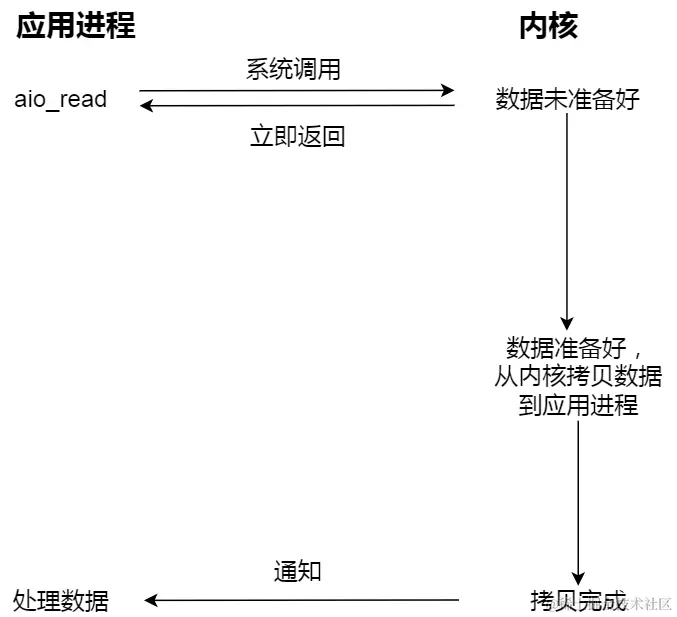

因此，阻塞I/O与非阻塞I/O都是同步调用。 真正的异步I/O是两个过程都不需要等待。


区别

  • Reactor非阻塞同步:感知到有事件发生(就绪可读)，需应用进程主动调用read将socket接收缓存中的数据读到应用进程内存中；
  • Proactor异步:由操作系统完成读写工作；完成后通知应用进程。

Reactor模式基于待完成的I/O事件； 而Proactor模式基于已完成的I/O事件。

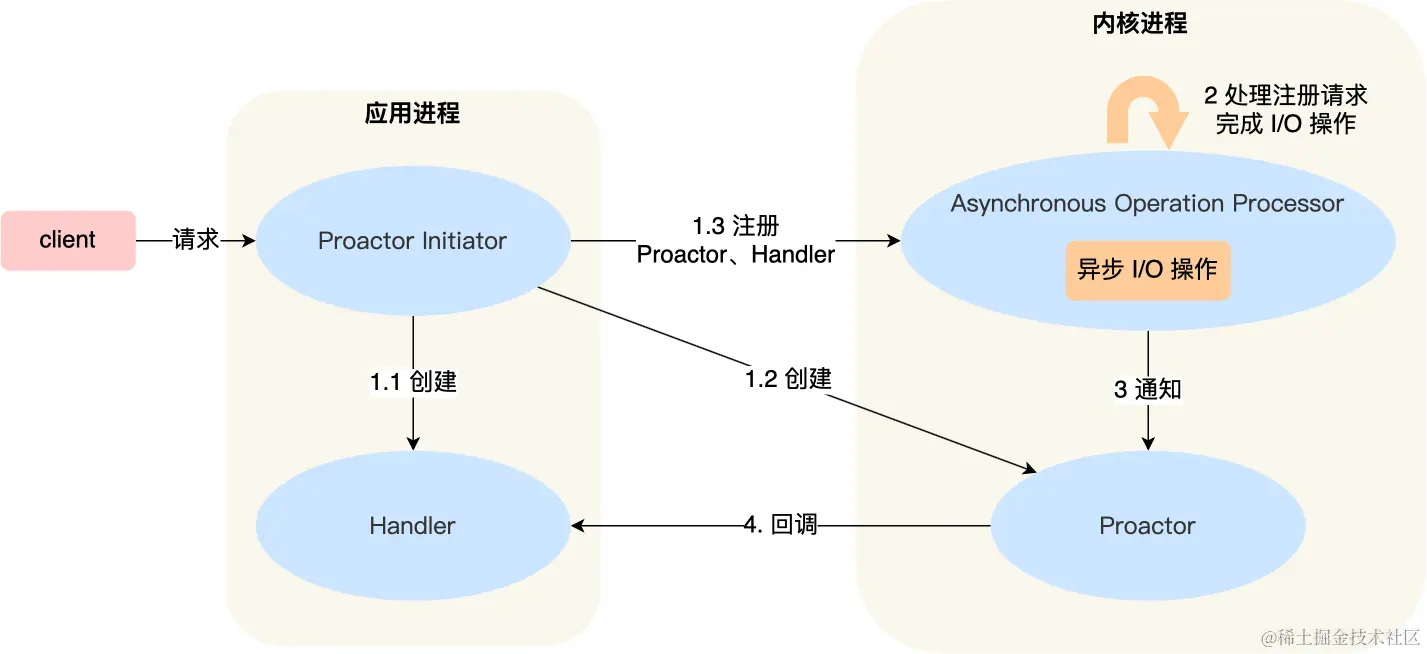

Proactor模式


Processor 完成I/O操作后通知Proactor; Proactor 根据不同事件类型回调不同的Handler进行业务处理； Handler 完成业务处理。

网络的性能指标

通过是以4个指标来衡量：

  • 带宽： 链路最大传输速率，单位是b/s。
  • 延时： 请求数据包发送后，收到对端响应所需要的时间延迟。
  • 吞吐率： 单位时间内成功传输的数据量，单位是b(比特)/s或者B(字节)/s；吞吐受带宽限制。
  • PPS： 表示以网络包为单位的传输速率，一般用于评估对网络包的转发能力。

其他：

  • 网络可用性： 网络是否能正常通信；
  • 并发连接数： TCP连接数量；
  • 丢包率： 丢失数据包数量占发送数据组的比例；
  • 重传率： 重传数据包的比例；
