前⾔

Zab（Zookeeper Atomic Broadcast）是为ZooKeeper协设计的崩溃恢复原⼦⼴播协议，它保证zookeeper集群数据的⼀致性和命令的全局有序性。

概念介绍

在介绍zab协议之前⾸先要知道zookeeper相关的⼏个概念，才能更好的了解zab协议。
集群⻆⾊

    1. Leader：同⼀时间集群总只允许有⼀个Leader，提供对客户端的读写功能，负责将数据同步⾄各个节点；
    1. Follower：提供对客户端读功能，写请求则转发给Leader处理，当Leader崩溃失联之后参与Leader选举；
  • 3.server：与Follower不同的是但不参与Leader选举。

服务状态

    1. LOOKING：当节点认为群集中没有Leader，服务器会进⼊LOOKING状态，⽬的是为了查找或者选举Leader；
    1. FOLLOWING：follower⻆⾊；
    1. LEADING：leader⻆⾊；
    1. OBSERVING：observer⻆⾊； 可以知道Zookeeper是通过⾃身的状态来区分⾃⼰所属的⻆⾊，来执⾏⾃⼰应该的任务。
  • ZAB状态 Zookeeper还给ZAB定义的4中状态，反应Zookeeper从选举到对外提供服务的过程中的四个步骤。 状态枚举定义：
public enum ZabState {
    ELECTION,
    DISCOVERY,
    SYNCHRONIZATION,
    BROADCAST
}
    1. ELECTION: 集群进⼊选举状态，此过程会选出⼀个节点作为leader⻆⾊；
    1. DISCOVERY：连接上leader，响应leader⼼跳，并且检测leader的⻆⾊是否更改，通过此步骤之后选举出的leader才能执⾏真正职务；
    1. SYNCHRONIZATION：整个集群都确认leader之后，将会把leader的数据同步到各个节点，保证整个集群的数据⼀致性；
    1. BROADCAST：过渡到⼴播状态，集群开始对外提供服务。

ZXID

Zxid是极为重要的概念，它是⼀个long型（64位）整数，分为两部分：纪元（epoch）部分和计数器（counter）部分，是⼀个全局有序的数字。
epoch代表当前集群所属的哪个leader，leader的选举就类似⼀个朝代的更替，你前朝的剑不能斩本朝的官，⽤epoch代表当前命令的有效性，counter是⼀个递增的数字。

选举

进⾏leader有三个问题，什么时候进⾏？选举规则？选择流程？

    1. 选举发⽣的时机 Leader发⽣选举有两个时机，⼀个是服务启动的时候当整个集群都没有leader节点会进⼊选举状态，如果leader已经存在就会告诉该节点leader的信息，⾃⼰连接上leader，整个集群不⽤进⼊选举状态。还有⼀个就是在服务运⾏中，可能会出现各种情况，服务宕机、断电、⽹络延迟很⾼的时候leader都不能再对外提供服务了，所有当其他⼏点通过⼼跳检测到leader失联之后，集群也会进⼊选举状态。
    1. 选举规则 进⼊投票选举流程，怎么才能选举出leader？或者说按照什么规则来让其他节点都能选举你当leader。
    1. zab协议是按照⼏个⽐较规则来进⾏投票的筛选，如果你的票⽐我更好，就修改⾃身的投票信息，改投你当leader。 下⾯代码是zookeeper投票⽐较规则：
/*
* We return true if one of the following three cases hold:
* 1- New epoch is higher
* 2- New epoch is the same as current epoch, but new zxid is higher
* 3- New epoch is the same as current epoch, new zxid is the same
* as current zxid, but server id is higher.
*/
return ((newEpoch > curEpoch)
    || ((newEpoch == curEpoch)
        && ((newZxid > curZxid)
            || ((newZxid == curZxid)
                && (newId > curId)))));

当其他节点的纪元⽐⾃身⾼投它，如果纪元相同⽐较⾃身的zxid的⼤⼩，选举zxid⼤的节点，这⾥的zxid代表节点所提交事务最⼤的id，zxid越⼤代表该节点的数据越完整。最后如果epoch和zxid都相等，则⽐较服务的serverId，这个Id是配置zookeeper集群所配置的，所以我们配置zookeeper集群的时候可以把服务性能更⾼的集群的serverId配置⼤些，让性能好的机器担任leader⻆⾊。

3. 选举流程

时机和规则都有了，下⾯就是leader的选举流程：


  • 所有节点第⼀票先选举⾃⼰当leader，将投票信息⼴播出去；
  • 从队列中接受投票信息；
  • 按照规则判断是否需要更改投票信息，将更改后的投票信息再次⼴播出去；
  • 判断是否有超过⼀半的投票选举同⼀个节点，如果是选举结束根据投票结果设置⾃⼰的服务状态，选举结束，否则继续进⼊投票流程。

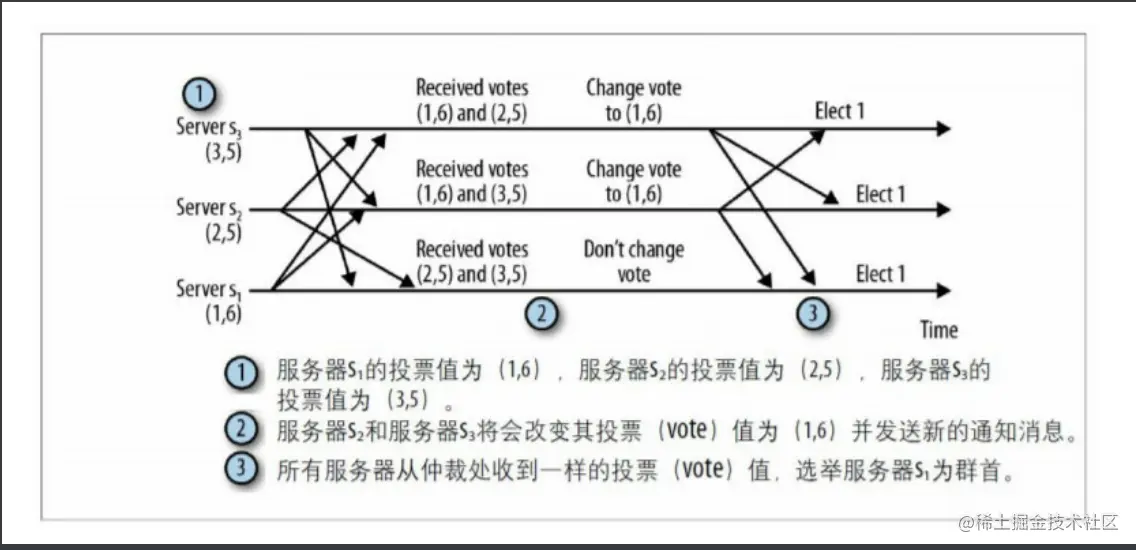

4. 举例


⼴播

集群在经过leader选举之后还会有连接leader和同步两个步骤，这⾥就不具体分析这两个步骤的流程了，主要介绍集群对外提供服务如何保证各个节点数据的⼀致性。

zab在⼴播状态中保证以下特征

  • 可靠传递: 如果消息m由⼀台服务器传递，那么它最终将由所有服务器传递。
  • 全局有序: 如果⼀个消息a在消息b之前被⼀台服务器交付，那么所有服务器都交付了a和b，并且a先于b。
  • 因果有序: 如果消息a在因果上先于消息b并且⼆者都被交付，那么a必须排在b之前。

有序性是zab协议必须要保证的⼀个很重要的属性，因为zookeeper是以类似⽬录结构的数据结构存储数据的，必须要求命名的有序性。

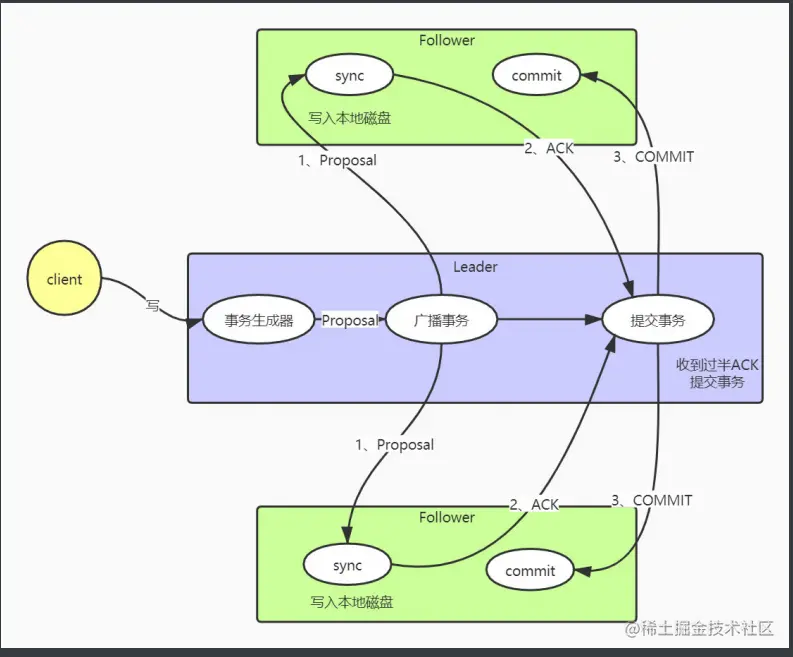

⽐如⼀个命名a创建路径为/test，然后命名b创建路径为/test/123，如果不能保证有序性b命名在a之前，b命令会因为⽗节点不存在⽽创建失败。 image.png 如上图所示，整个写请求类似⼀个⼆阶段的提交。
当收到客户端的写请求的时候会经历以下⼏个步骤：

    1. Leader收到客户端的写请求，⽣成⼀个事务（Proposal），其中包含了zxid；
    1. Leader开始⼴播该事务，需要注意的是所有节点的通讯都是由⼀个FIFO的队列维护的；
    1. Follower接受到事务之后，将事务写⼊本地磁盘，写⼊成功之后返回Leader⼀个ACK；
    1. Leader收到过半的ACK之后，开始提交本事务，并⼴播事务提交信息
    1. 从节点开始提交本事务。

有以上流程可知，zookeeper通过⼆阶段提交来保证集群中数据的⼀致性，因为只需要收到过半的ACK就可以提交事务，所以zookeeper的数据并不是强⼀致性。

zab协议的有序性保证是通过⼏个⽅⾯来体现的，第⼀是，服务之前⽤TCP协议进⾏通讯，保证在⽹络传输中的有序性；第⼆，节点之前都维护了⼀个FIFO的队列，保证全局有序性；第三，通过全局递增的zxid保证因果有序性。

状态流转

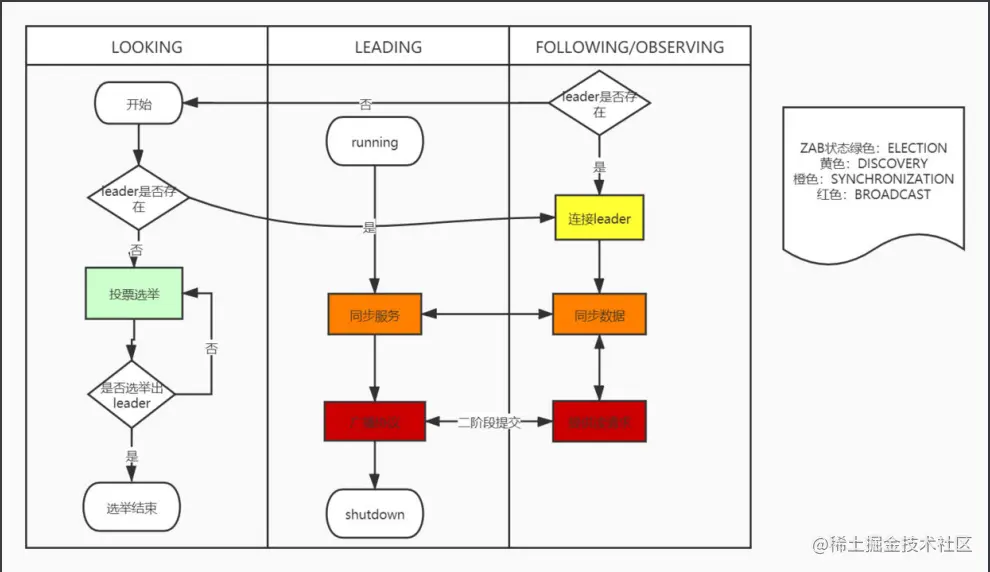

前⾯介绍了zookeeper服务状态有四种，ZAB状态也有四种。这⾥就简单介绍⼀个他们之间的状态流转，更能加深对zab协议在zookeeper⼯作流程中的作⽤。


    1. 服务在启动或者和leader失联之后服务状态转为LOOKING；
    1. 如果leader不存在选举leader，如果存在直接连接leader，此时zab协议状态为ELECTION；
    1. 如果有超过半数的投票选择同⼀台server，则leader选举结束，被选举为leader的server服务状态为LEADING，其他server服务状态为FOLLOWING/OBSERVING；
    1. 所有server连接上leader，此时zab协议状态为DISCOVERY；
    1. leader同步数据给learner，使各个从节点数据和leader保持⼀致，此时zab协议状态为SYNCHRONIZATION；
    1. 同步超过⼀半的server之后，集群对外提供服务，此时zab状态为BROADCAST。可以知道整个zookeeper服务的⼯作流程类似⼀个状态机的转换，⽽zab协议就是驱动服务状态流转的关键，理解了zab就理解了zookeeper⼯作的关键原理 可以知道整个zookeeper服务的⼯作流程类似⼀个状态机的转换，⽽zab协议就是驱动服务状态流转的关键，理解了zab就理解了zookeeper⼯作的关键原理
