大家好，我是小新，今天分享一下我在学习 vue3 diff 时输出的笔记。diff 是 vue3 源码中比较复杂的一部分，也是对 vnode 渲染进行优化的一部分内容，因此我们有必要了解一番。下面文章写的比较长，主要是因为我边看源码，边写笔记，那相对来说也更加的细致。可能对部分同学来说一看到这么一长串文字，直接放弃了，因此我推荐分为三部分阅读。

  1. 先看第一、二、三、四步的操作，增强阅读源码的信心。
  2. 一鼓作气专门看第五步。
  3. 找对应的单元测试进行 debug 调试，增强思路。

我们主要看一下 packages/runtime-core/src/renderer.ts中的 patchKeyedChildren 函数，下面的内容全部在 patchKeyedChildren 函数中。patchKeyedChildren 函数处理带有 key 的 vnode 渲染时，进行的优化策略。

设置起始位置，i=0；

设置 c1，c2 的结束坐标 e1，e2。

第一步：从最开始往右同步

while循环，从i=0，开始进行对比，取出c1，c2 中下标为 i 的vnode，n2会先进行 normallize 为Vnode。对比 n1 与 n2，有两种情况：

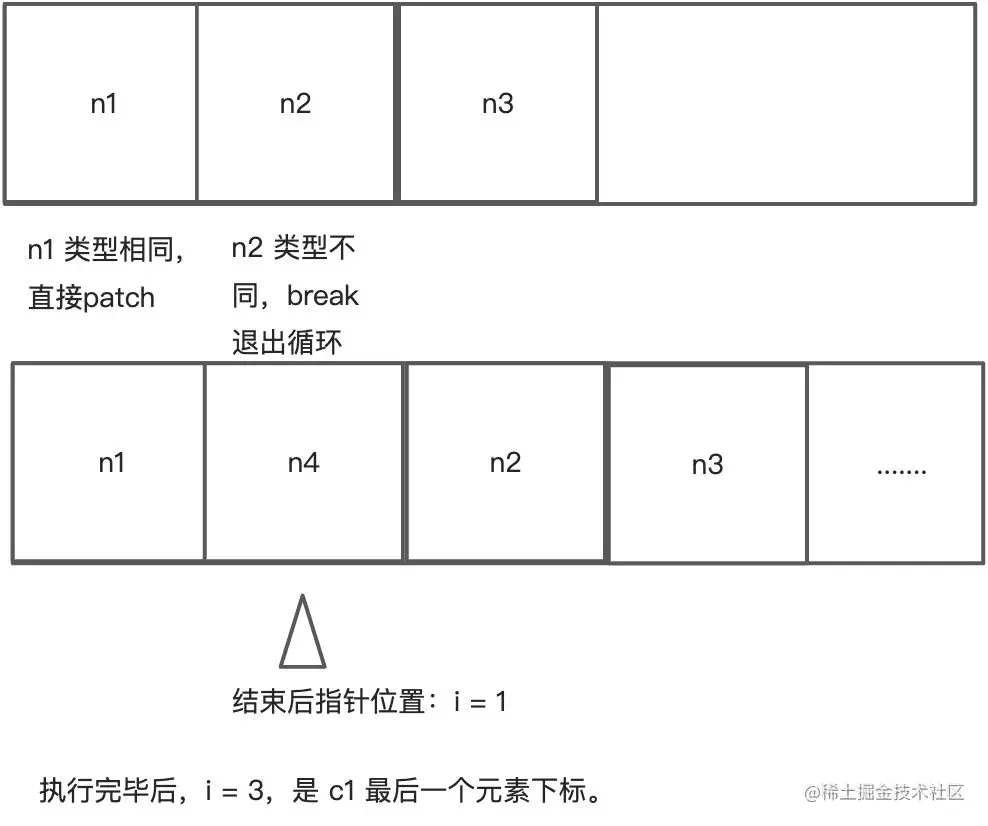

情况①：n1 与 n2 是同一种类型。直接调用patch 进行对比两个vnode。对比完成后，此时的n2 已经完成是正确的内容了，i 指针移入下一位。最终某一方（e1、e2）彻底完毕。这时候 i 与该方的 length 相同。

情况②：n1 与 n2 类型不同，这时候会直接 break，结束第一步的序列对比。这时候 i 会小于等于e1 、e2。

第二步：从最后往左同步

同步条件是，第一步遍历时候遇到第一个n1，n2类型不同的位置i，c1，c2 结束的坐标位置必须都没有走完。也就是第一步上图的情况。

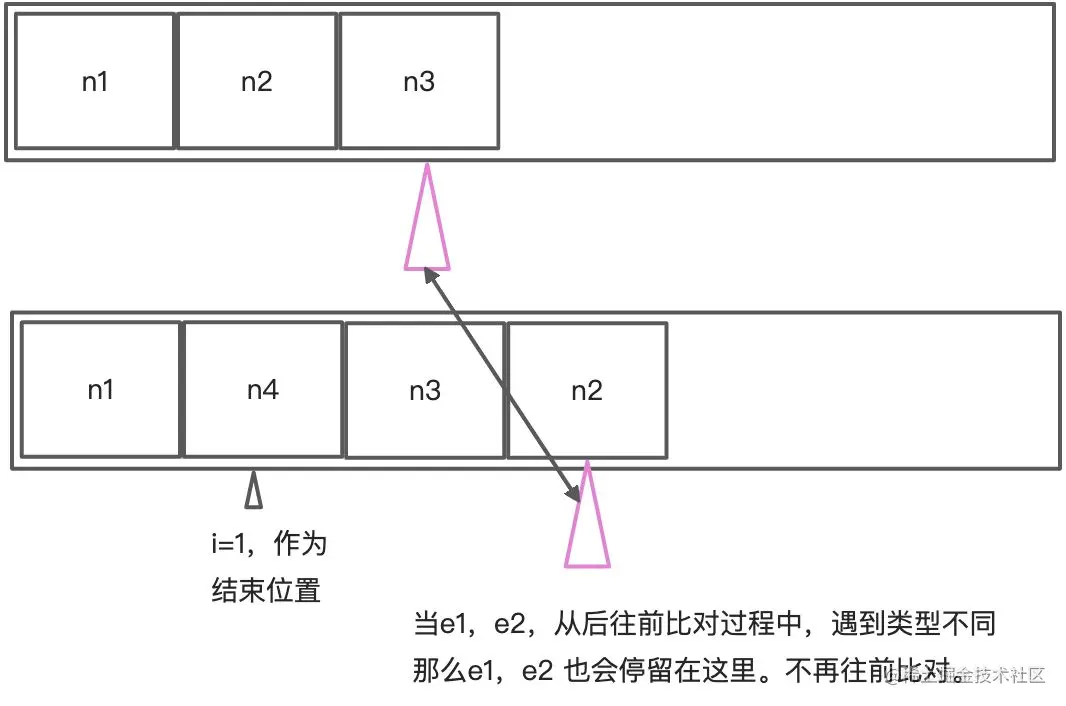

遇到相同之后，并且两者都没有对比到最后，因为中间插入了类型不同的vnode，那么，就从后往前进行对比。这个时候，其实 i 就作为终止的标志之一了。(第一步是e1，e2 ，vnode 的类型作为终止标志)。接下来，从结尾开始对比vnode。

对比也是两种情况：

情况①：n1，n2 类型想同，那么就直接patch，完成一个vnode同步。e1，e2 指标往前移一位。直到遇到某一方的标志（e1、e2）小于 i 了，这时候说明两者中有一个已经被完全遍历完了，这时同样分为两种情况：

  1. e1 (p a b )被遍历完了，e2 还有剩余的(p x a b)。这代表着e2 子序列中插入了新元素。

  2. e2 （p b）被遍历完了，e1 （p a b）还有剩余，这时候代表着，e2 的子序列中有元素被删除掉了。

这两种情况会分别在第三步和第四步被处理。

情况②：n1，n2 类型不同了，结束对比，结束第二步，这个时候i 是小于等于e1，e2的。

第一步和第二步是用来处理 children 中间插入了一些其他类型的 vnode。如果是中间插入vnode 的话，那其实，做法就是把左边和右边的顺序不变的 vnode 进行同步。不过中间插入 vnode 又分为好多情况，比如：中间有一段vnode 的顺序发生改变，中间一段新增vnode，或者在中间穿插加入一些vnode，这些情况都会在第五步处理。

第三步：公共序列 + c2比c1多出来的需要挂载新增的vnode。（经过第一第二步已经找出公共序列）

比如：下面一组 vnode。

// p (a b)

//p a x (a b)

i = 1, e1 = 0, e2 = 2

必须满足，只有后面 a，b想同，a到m的组件都不同，因此需要重新挂载这几个组件。

想要挂载 a x，那必须有如下条件：

  1. i 大于 e1，否则如下面的情况

x y (a b)

m d c (a b)

这种情况，i 小于了e1，那么，前面的内容不是纯净的相同序列，因为x y 与 m d c序列不一致，无法进行直接挂载。

  1. i 必须小于等于 e2。因为如果 i 大于 e2 的话，那说明，后面e2的序列较短。
// i
if (i > e1) {
  if (i <= e2) {
    const nextPos = e2 + 1
    const anchor = nextPos < l2 ? (c2[nextPos] as VNode).el : parentAnchor
    while (i <= e2) {
      patch(
        null,
        (c2[i] = optimized
         ? cloneIfMounted(c2[i] as VNode)
         : normalizeVNode(c2[i])),
        container,
        anchor,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      )
      i++
    }
  }
}

第四步：公共序列 + c1 比 c2 多出来的子节点，需要卸载多余子节点

这里第三、四、五步是互斥的，因此，在一次patch 中，只会进三者之一。

由于第四步是处理c2 比c1短的情况，也就是说处理c1中不存在于c2的元素，第二步的情况①中已经分析过了，这就需要保证i>e2。分别去挂载c1[i]中不存在的。

第五步：patch 的保底操作，处理未知序列。

这一步是，i<e1、i<e2 ,那这一步就说明了有未知序列。这一步就是处理乱序的子序列，乱序操作比较复杂。如下的序列。

// [i ... e1 + 1]: a b [c d e] f g
// [i ... e2 + 1]: a b [e d c h] f g
// i = 2, e1 = 4, e2 = 5

5.1 第一波循环，使用 keyToNewIndexMap 来记录新序列中的乱序下标和 vnode 的key之间的映射，如果有重复的key，那会弹出warn；

5.2 第二波循环，通过遍历遗留下来的老的子节点，然后给匹配节点打补丁、移除那些不再出现的节点。用变量 maxNewIndexSoFar 记录一些节点是否已经发生移动。用 Map<newIndex, oldIndex> 来记录新旧索引位置，注意：

老的索引需要+1，

并且老的索引为0时候，这是一个特别的值，用来表示新的节点已经不再对应老的节点了。

newIndexToOldIndexMap变量用于确定最长稳定子序列。

从s1开始遍历 e1，已经打补丁的节点数量大于等于需要被打补丁的节点，所有新的子节点已经被打补丁，因此这里只能是移除。

查找设置 newIndex为打补丁做准备，这里会判断之前的节点的key是否是 null，

如果不是 null，那么key直接从 map 中找到对应 key的新节点的索引位置。

如果是 null，即没有设置 key 的节点，尝试查找相同类型的无 key 节点。从s2开始遍历e2（从s2-e2 是因为乱序子序列是s2开头，e2结尾），判断 newIndexToOldIndexMap 中的对应节点是否是0（判断 j - s2 而不是j，是因为乱序子序列是从0 开始的，如果直接用j，那就有可能忽略掉newIndexToOldIndexMap前面的几个元素），且类型是否相同。 查找新索引之后会有2种结果，1 没找到新索引，2找到新索引。

  1. 没找到新索引，那么newIndex 肯定还是 undefined，因此，需要删除掉这个节点。
  2. 找到新索引，会给对应的 newIndexToOldIndexMap 位置的值设置+1（这样在下次循环时候，就不会再找到这个节点了。），然后判断查找到的索引是不是目前为止最大的新索引，是的话就替换 maxNewIndexSoFar = newIndex。如果不是当前最大索引，那么就需要进行移动 moved =true。（maxNewIndexSoFar 作用是为了确定这个无序子序列是否发生的节点的移动，比如后面的节点移到前面了。试想一下，每次查找的时候，都会找到一个新的索引，当突然发现一个索引的位置居然没有超过当前最新节点的位置，那说明什么，很显然，是不是说明新找到的节点位置在最大节点位置之前，那就表示这个无序节点发生的位置移动。 ）接下来会用老节点与c2新节点打补丁， patched 自增。
patch(
  prevChild,
  // 这里是查找到的类型相同的新节点
  c2[newIndex] as VNode,
  container,
  null,
  parentComponent,
  parentSuspense,
  isSVG,
  slotScopeIds,
  optimized
)

5.3 移动和挂载

increasingNewIndexSequence 变量表示仅当节点已经被移动时，生成最长稳定子序列数组。向后遍历，因为这样我们可以使用最新的打过补丁的 node 作为锚点。

这一步会挂载所有 newIndexToOldIndexMap 中还是0的节点。如果节点不为0，那就需要进行移动。如果不是0，并且是移动的话，需要判断 j是否小于0，如果小于0了，说明

在经过5.2的时候，会有一个判断节点是否发生移动的过程，如果节点没有发生移动的话，那对应的children索引一定是递增的，假如发现一个新children中某个节点的索引下标变小了，那说明这个元素发生的移动。如果知道了最大递增子序列的下标，那么就可以确定一部分节点的位置不需要进行移动， toBePatched 正好就是作为可以进行

最后，我挑选了一个vue3中的单元测试例子,我们走一遍。

可以先自己在脑子里走一遍这个流程，然后再debug看一下这个过程。

 test('moving single child forward', () => {
    elm = renderChildren([1, 2, 3, 4])
    expect(elm.children.length).toBe(4)

    elm = renderChildren([2, 3, 1, 4])
    expect(elm.children.length).toBe(4)
    expect((elm.children as TestElement[]).map(inner)).toEqual([
      '2',
      '3',
      '1',
      '4'
    ])
  })

c1 = [1,2,3,4];

c2 = [2,3,1,4];

第一步：循环结果，i=0,e1 = 3, e2 = 3;

第二步：i= 0不变，e1 = 2，e2 = 2；

由于i<e1=e2；因此不存在 挂载与卸载操作。

进入第五步完成已知序列patch，处理未知序列。

5.1

s1 = s2 = 0;

keyToNewIndexMap = {};

从s2 到 e2进行遍历，结果是 keyToNewIndexMap 储存3个key。

// children key->children index
keyToNewIndexMap：{
  2:0,
  3:1,
  1:3,
}

5.2

patched = 0;

toBePatched = 3;

move = false;

maxNexIndexSoFar = 0;

newIndexToOldIndexMap = [];

经过循环 toBePatched ，结果 newIndexToOldIndexMap = [0,0,0,0];

循环e1，找相同类型或者相同key的节点，进行patch 找不到 unount；

结果是：newIndexToOldIndexMap[3] = 1;

newIndexToOldIndexMap[0] = 2;move = true;

newIndexToOldIndexMap[1]=3;

都进行过 patch了。newIndexToOldIndexMap = [2,3,1];

5.3

increasingNewIndexSequence = [0,1] 获取最长子序列的索引。

j=1;

i = 2 increasingNewIndexSequence[1]=1;move;

i = 1 increasingNewIndexSequence[1]=1; j--;

i = 0 increasingNewIndexSequence[0]=0;j--;

最后i=-1, j=-1;

5.3的循环中，移动的条件是：没有稳定子序列(反序)或者当前节点不在稳定子序列中。

以上就是我对vue3中的diff算法的理解，其中也有一些可能说的不是特别清楚，但是我最大程度的按照源码逻辑进行描述了，也算是逐行说明了吧，有疑问欢迎与我讨论，共同进步。
