echarts中国地图自定义大区(支持以城市划分大区)

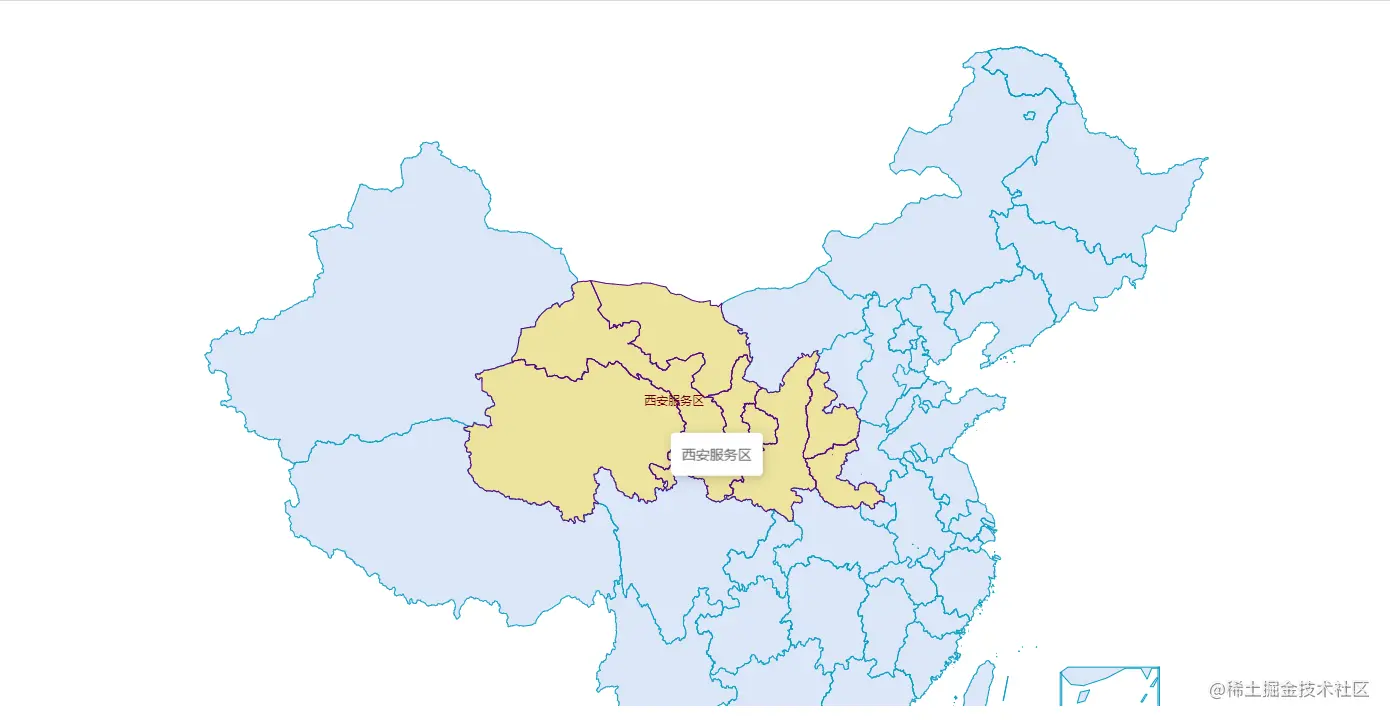

自定义大区的效果
[项目地址]gitee.com/cgshuai/chi…)
如何实现自定义大区呢
经过查找api发现: echarts.registerMap("china", mapJSON); // 注册地图 只需要得到一份自定义大区的json数据:mapJSON 就可以了; 如何得到呢
//数据
var areaParams = {
area: [
{
araeName: "成都服务区",
children: ["四川省", "重庆市", "西藏自治区"],
center: [104.065735, 30.659462],
},
{
center: [113.280637, 23.125178],
araeName: "广州服务区",
children: [
"广西壮族自治区",
"广东省",
"海南省",
["福州市", "龙岩市", "莆田市", "泉州市", "三明市", "厦门市", "漳州市"], //福建
],
},
//...还有更多服务区数据请查看项目连接
]
};
var myChart = echarts.init(document.getElementById("container"));
// var mapJSON = aliChina;
function draw(mapJSON) {
echarts.registerMap("china", mapJSON); // 注册地图
myChart.clear();
var option = {
grid: {
left: "2%",
right: "2%",
bottom: "5%",
top: "5%",
containLabel: true,
},
tooltip: {
enterable: true,
formatter: function (params) {
var value = params.value;
let result = params.name + ": " + value[2]; // 最后一定要是 个字符串
return result;
},
}, // 配置提示框,提示框默认显示value中的第二段
geo: {
map: "china", // 表示中国地图
roam: true, // 是否开启鼠标缩放和平移漫游
zoom: 1.2, // 当前视角的缩放比例（地图的放大比例）
scaleLimit: {
min: 0.5,
max: 4,
},
itemStyle: {
normal: {
borderWidth: 1, //区域边框宽度
borderColor: "#059CC0 ", //区域边框颜色
"rgb(219,230,248)", //区域颜色
},
emphasis: {
borderWidth: 1,
borderColor: "#4b0082",
areaColor: "#ece39e",
},
},
},
series: [
{
type: "effectScatter", // 指明图表类型：带涟漪效果的散点图
coordinateSystem: "geo", // 指明绘制在geo坐标系上
Symbol: "rect",
itemStyle: {
// 配置每个数据点的样式
color: function (params) {
var color = "";
var value = params.value;
color = "#E6A63E";
return color;
},
},
symbolSize: function (val) {
return 8;
},
zlevel: 2,
cursor: "pointer",
hoverAnimation: true,
// data: seriesData,
},
],
};
myChart.setOption(option, true);
}
// aliChinaCity
// aliChina
// areaParams :{
// area:[]
// }
function mergeProvinces(area, chinaJson, chinaCityJson) {
// type Polygon type: "MultiPolygon",
var features = [];
var chinaFeatures = chinaJson.features;
var chinaCityFeatures = chinaCityJson.features;
area.forEach((areaItem, i) => {
let fetureItem = {
type: "Feature",
properties: { name: areaItem.araeName, center: areaItem.center },
geometry: {
type: "MultiPolygon",
coordinates: [],
},
};
let coordinates = [];
areaItem.children &&
areaItem.children.forEach(childrenItem => {
// childrenItem:四川省 / [];
let obj = {};
if (typeof childrenItem === "string") {
// 去全国找 properties: { adcode: 110000, name: "北京市",
obj = chinaFeatures.find(item => item.properties.name === childrenItem);
obj.properties.araeName = areaItem.araeName;
if (!obj) {
console.log("🚀 ~ file: chinamapAli.js ~ line 157 ~ areaItem.children.forEach---->没找到 ~ obj", childrenItem);
} else {
if (obj.geometry.type === "MultiPolygon") {
coordinates.push(obj.geometry.coordinates.flat(1));
} else if (obj.geometry.type === "Polygon") {
coordinates.push(obj.geometry.coordinates);
}
}
} else if (typeof childrenItem === "object") {
childrenItem.forEach(cityName => {
obj = chinaCityFeatures.find(item => item.properties.name === cityName);
if (!obj) {
/* *
* 丰城市/高安市->宜春市
莱芜市->撤销 归济南
巢湖市->合肥
青州市->山东省潍坊市
*/
} else {
// console.log(obj);
if (obj.geometry.type === "MultiPolygon") {
coordinates.push(obj.geometry.coordinates.flat(1));
} else if (obj.geometry.type === "Polygon") {
coordinates.push(obj.geometry.coordinates);
}
}
});
// console.log(childrenItem, " // 去全国城市找");
}
});
fetureItem.geometry.coordinates = coordinates;
> features.push(fetureItem);
});
// adcode: "100000_JD"
// properties
let item = chinaFeatures.find(item => item.properties.adcode === "100000_JD");
features.push(item); //缺失的一部分
mapJSON = {
type: "FeatureCollection",
features: features,
};
draw(mapJSON);
chinaFeatures.forEach(item => {
// properties: { name: areaItem.araeName, center: areaItem.center },
if (!item.properties.araeName) {
console.log("araeName 不存在----->", item);
}
});
// console.log("🚀 ~ file: chinamapAli.js ~ line 130 ~ mergeProvinces ~ area, chinaJson, chinaCityJson", area, chinaJson, chinaCityJson, features);
}
mergeProvinces(areaParams.area, aliChina, aliChinaCity);
aliChina, aliChinaCity 2个json 数据如何来的的?
aliChina是阿里云可视化平台datav.aliyun.com/portal/scho…下载的中国地图geoJson; aliChinaCity也是该平台下载的34个省市自治区的gheoJson 文件通过node 合并生成的一份 全国城市图;

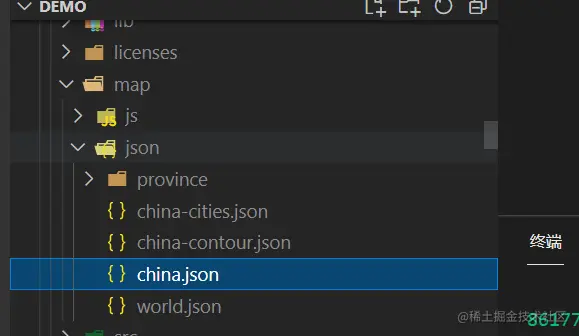

说到这里,不知道有人会不会想,干嘛要自己去生成一份aliChinaCity啊,因为我没找到啊;那为什么不用 echarts4的map 的china.json;(如下图的:npm i ehcarts@4.9 -S node_modules 就可以找到)
我第一版用的了charts 的map json;当然关于echarts 中国地图 钓鱼岛 缺失等问题 我肯定都处理好了;做好后 也是如下图注意事项1.的图片那样,城市 碎片化,很丑 ,那要怎么处理呢?
合并边界线 ： ehcarts的 china.json mapshaper竟然不支持;它支持阿里云的geoJson 数据;所有我才用了现在的阿里云china数据,生成一份合并边界线后的chianJson
合并边界线第一版 我合并了大区的边界线,把省份边界线也合并了,只能看到区域的,省份在哪,你只能去猜了,这一版当然不合格
合并边界线第二版 生成 1份大区 省份 povince.json 文件 ,1份 大区 城市 city.json文件 ; 然后 把城市的那份 json 文件 通过
mapshaper合并城市边界线 city2.json; 在合并 povince.json 和 city2.json;得到最终版的china.json
注意事项:

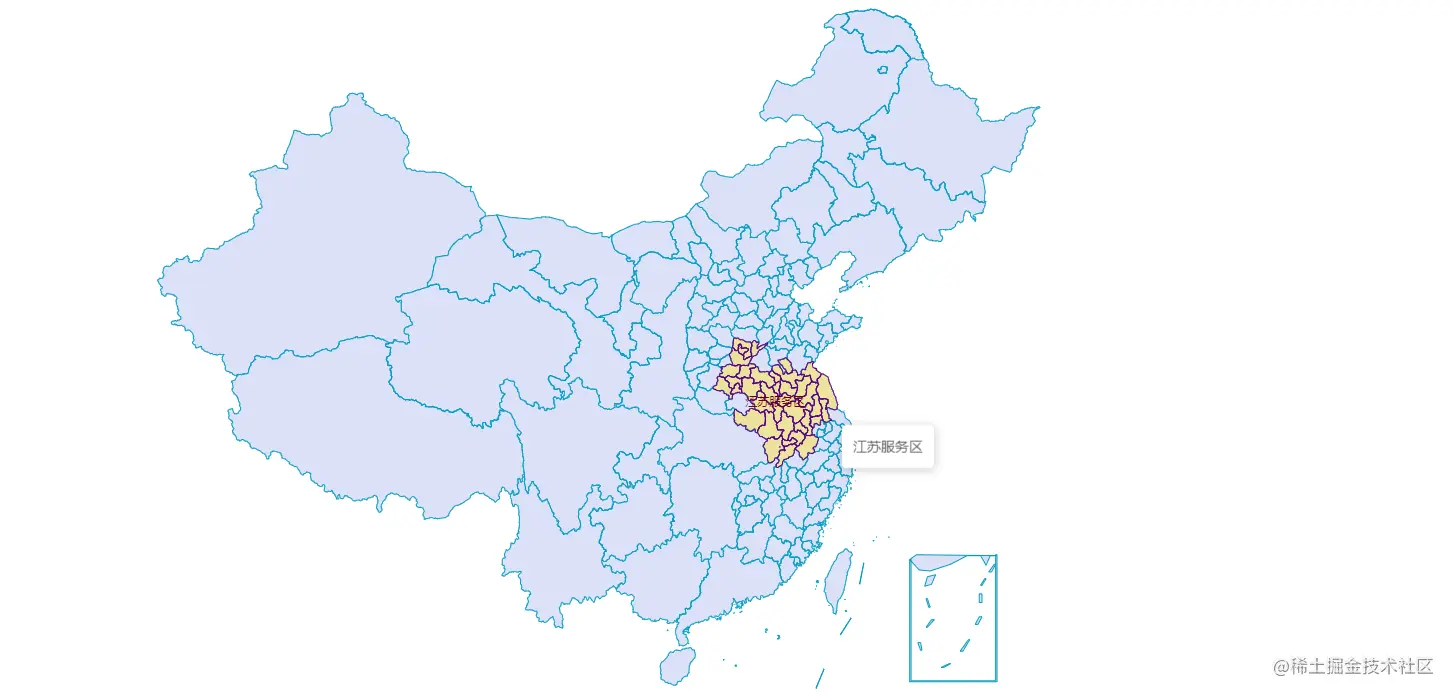

1. 以城市划分大区,会因为城市边界线给人一种 地图碎片化的效果, 比如: 下图的河南,福建,江西 等 省份 因为 业务需求 被以城市划分 到不同的 大区中;

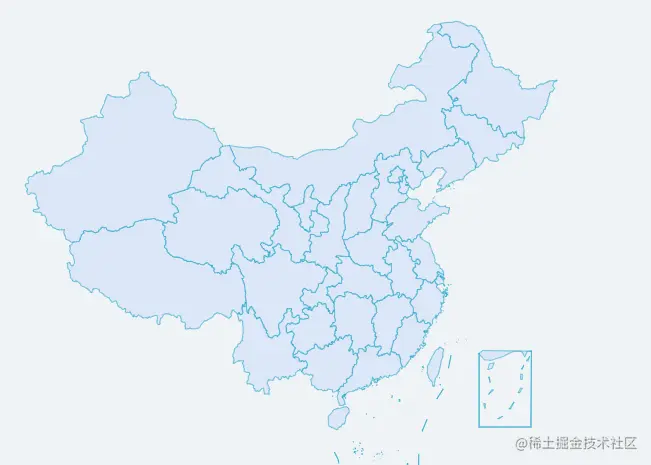

2. 虽然合并后效果出来了，但 客户仍不满意，要的效果是：静态的的只有省份分界线， 悬浮高亮时才有 大区背景色 高亮，城市大区边界线才可以出来;
思路:这个效果需要1套自定义大区的数据,1套阿里云可视化平台china.json;所有 需要2个地图; 2个div 定位在一起position:absolute; 底图 使用里云可视化平台china.json,拥有背景色; 上面的地图 使用自定义大区的那层,背景色 使用
rgba(255,255,255,0.01); 之前使用了 transparent 但发现悬浮高亮时会有一闪而逝阴影的bug,才改为rgba(255,255,255,0.01); 还有因为使用了2个地图重叠,所以 缩放拖拽功能 也关闭了(roam: false);不然缩放时步调不一致那就尴尬了
//上图的
itemStyle: {
normal: {
borderWidth: 0, //区域边框宽度 上图背景色透明,区域边框设置为0;这样显示的就是下图的省界了
areaColor: 'rgba(255,255,255,0.01)' //"transparent ",
},
emphasis: {
borderWidth: 0.5,
borderColor: "#4b0082",
areaColor: "#ece39e",
},
},
3. 当客户的自定义大区数据调整 既areaParams调整 (重新分区,比如把青海省 调整到新疆 乌鲁木齐服务区),需要重新执行 node ,生成新的 json文件,重新合并 分区..... 因为要合并边界线所以我没有什么好的方法,如果大家有 好的方法 可以在评论下面提出,大家一起完善;
欢迎大家指出文章中的不足和bug,让我们大家一起共同进步
