背景概述

Spark中内存主要用于两种情况：一种是用于执行器（aggregation, join, shuffle, sorter）等，另一种是用于存储（主要是RDD中的cache）。早期的spark中执行器内存和存储的内存是分开的，分别会有一个固定的上限（配置好的比例），同样的每个task所能使用的内存的上限也是预定义好的。这样的做法会使得整体性能受配置的影响很大，需要工程师在运行程序之前要仔细了解许多参数，并且 要提前规划好各个组件的内存使用比例，相当繁琐。

为解决这一问题， 在SPARK-10000中提出了统一的内存管理框架，主要的设计如下：

• 消除执行器内存和存储内存的静态限制，只使用一个参数spark.memory.fraction来控制使用的内存大小
• 当执行器内存不足时，会尝试从存储的pool中分配内存，
• 基于上述设计，需要增加一个参数spark.memory.storageFraction来控制storage的保留内存，但这个保留内存是动态的，即当storage没有使用时，execution仍然可以使用全部内存，但是当内存不足且storage的内存少于这个时，execution申请内存会失败

架构描述

• MemoryManager: 一个进程只有一个实例，包含execution memory pool(on heap, off heap)和storage memory pool(on heap, off heap)
• StorageMemoryPool: 用于管理storage memory，主要是RDD的Cache
• ExecutionMemoryPool：用于在不同的Task之间分配内存
• MemoryConsumer: 需要分配内存的组件，比如HashMap, Sorter, Shffule等
• TaskMemoryManager: 管理一个Task中的内存，包含一个Task中所有的Memory Consumer，并在适当的时候协调Memory Consumer进行spill来释放内存。

执行器的内存管理

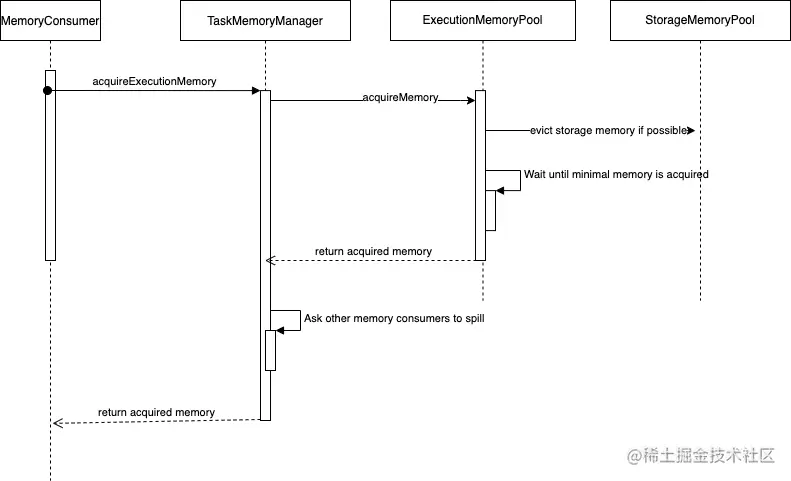

由于Storage的内存管理比较简单，这里我们不去做讨论。Spark中的Task内存分配都是通过继承MemoryConsumer这个类来实现的，下图所示是acquireExecutionMemory的一个调用过程：

1. MemoryConsumer会像TaskMemoryManager发起acquireMemory的请求

2. TaskMemoryManager通过MemoryManager向ExecutionMemoryPool发起请求

3. ExecutionMemoryPool会首先尝试让StorageMemoryPool释放所需要的内存，然后查看可以分配给当前task的内存(allocatedMemory)，如果当前task所持有的内存(usedMemory)和allocatedMemory满足如下条件 则继续等待：

   $$(usedMemory + allocatedMemory) \lt (executionMemory / (2*N))$$

   其中N是当前运行的task数量，为了保证公平，每个task所申请到的内存数量不会超过executionmemory的 $1/N$，即：

   $$(usedMemory + allocatedMemory) < (executionMemory/N)$$

4. 如果从ExecutionMemoryPool中拿到的内存数量小于所申请的内存数量，则TaskMemoryManager会让当前的task中的其他MemoryConsumer进行spill操作， 尽可能地释放更多的内存

References

• issues.apache.org/jira/browse…
