在工作中，经常被同事问到这样问题，applemm可视化屏计尺寸该如何设计呐？该遵守什么样设计规范呐？我查阅设计资料，看过一些可视化文章，转载一些原稿的图片与话语，自己整理小册。希望能和大家一起共同讨论这个在工作中遇到场景。下面带着大家详细了解可视化怎么确定尺寸的困扰。

有一次产品总监问我是否可以设计宽屏？ 当然可以啦！

1. 首先要知道客户当前可视化展示屏幕是什么形式？（怎样确定尺寸）

可视化中常用的硬件设备一般有拼接屏、LED、投影等形式。不同硬件设备在设计尺寸时有共性，也存在不同的规则。

拼接屏方式

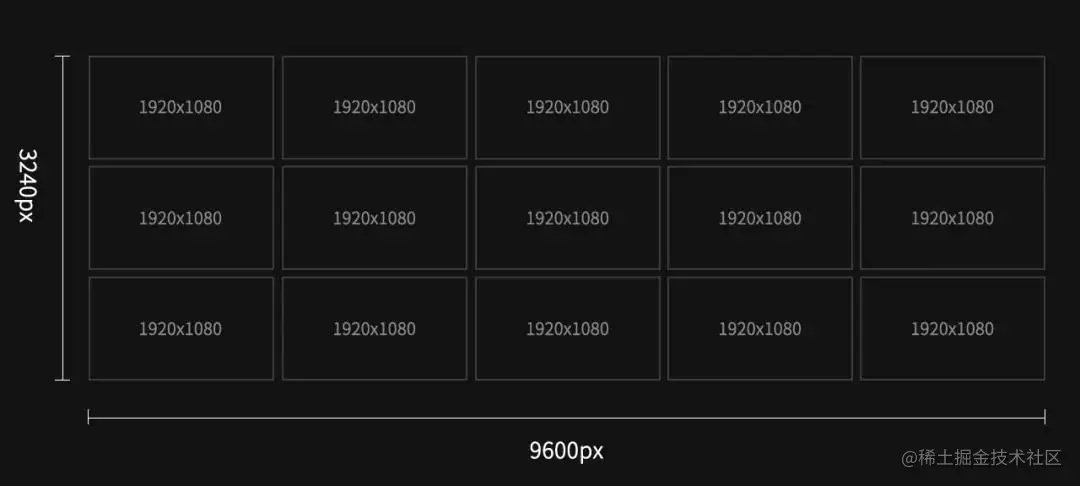

那么我们理清思路先说说拼接屏是什么，顾明思义就是很多屏幕按照一定拼接而成。其实可以理解成是有很多电视拼接而成。（常用的使用场景有指挥大厅、展厅、展会等等。）拼接方式取决于使用场景的需求，一般设计的可视化尺寸一屏幕为1920*1080的尺寸。下面看看这张图

图中是3乘以5的拼接方式，如果我们要拼接3乘以5屏幕，转化成设计尺寸就是3240*9600，在PhotoshopCC2021 新建成如下图

但是像这种尺寸过大就不太合适，例如：卡顿，GPU压力过大，高负荷运行等等。

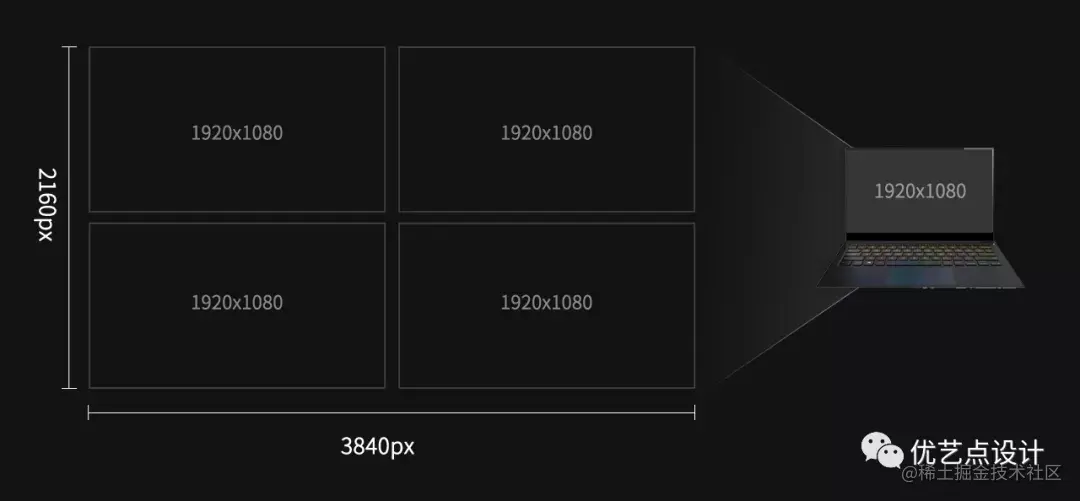

正常设计最好是保持在4K内，既保证流畅度又能在视觉上清晰阅读。设计时需要保持同样的规则。保持大屏的比例等比缩放即可，应该缩放到多少呢？缩放到输出像素尺寸即可（正常输出像素是和拼接后整体像素值是成比例关系的）

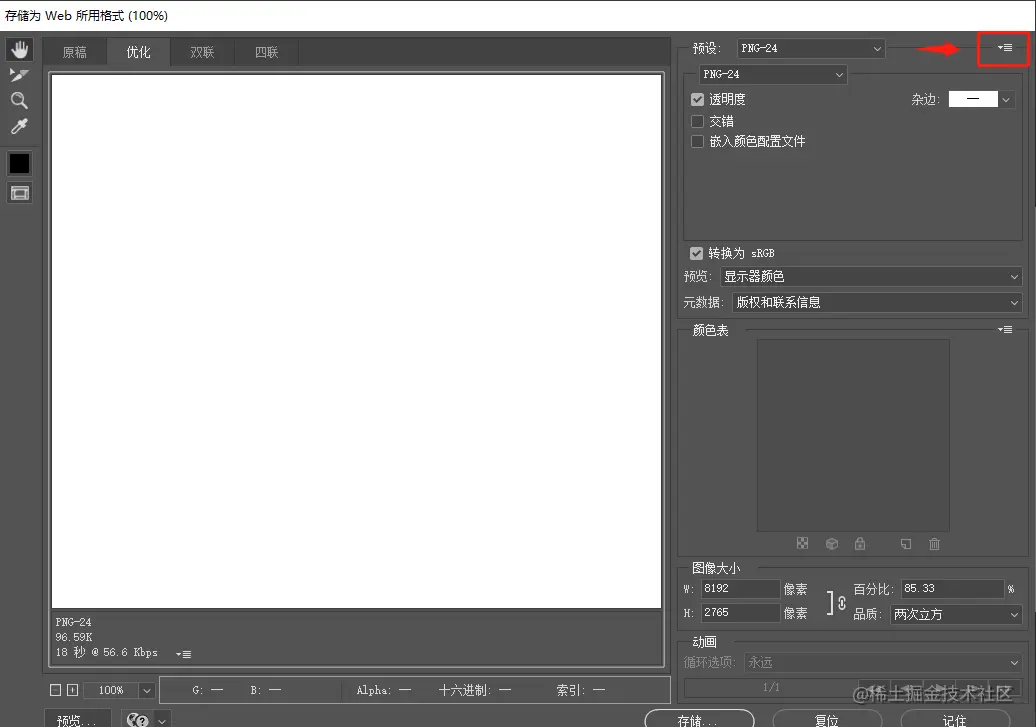

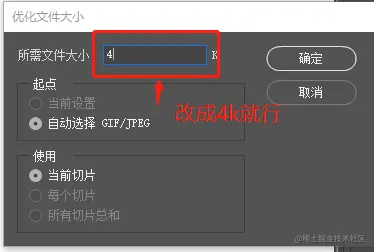

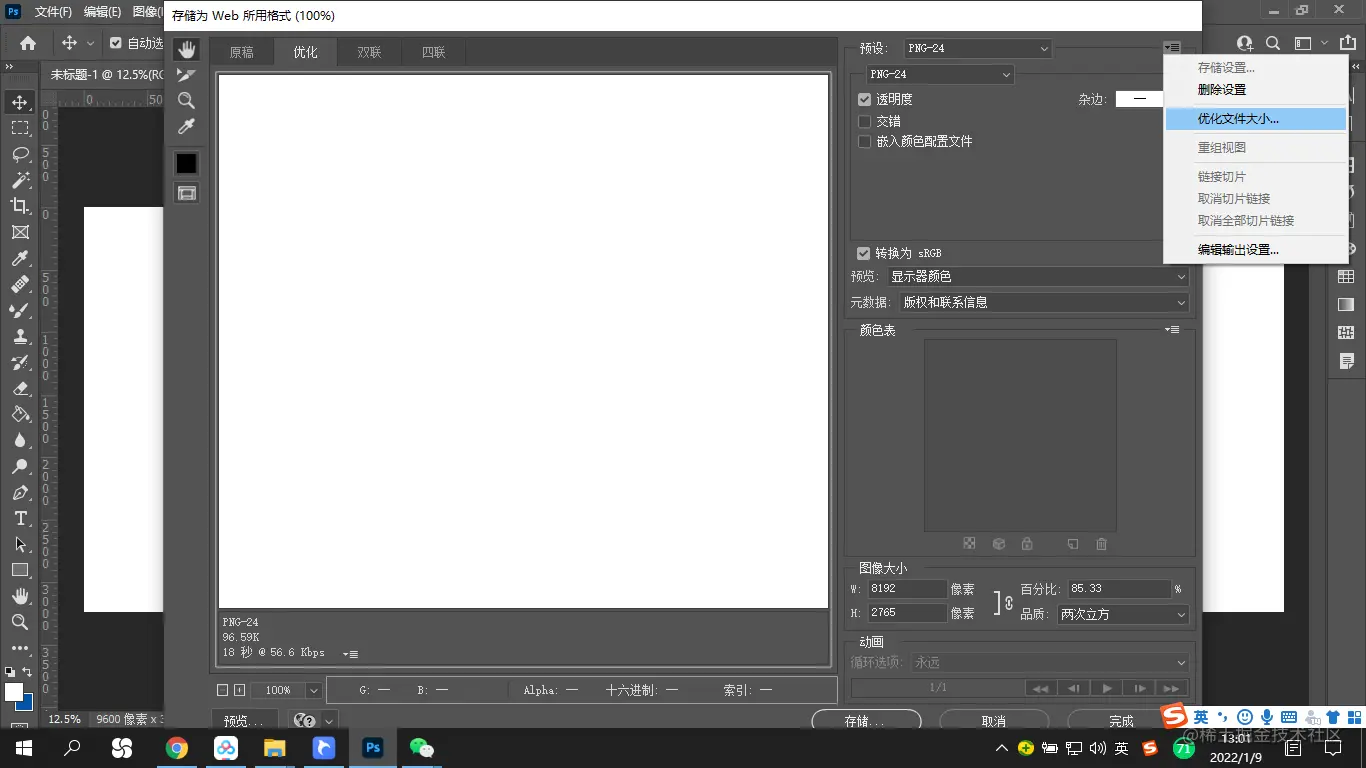

输出如下方式

注意事项注：最好是按照硬件的输出分辨率设计（关键），按照输出分辨率设计，一定不会出错。 以上方法仅供参考

LED方式

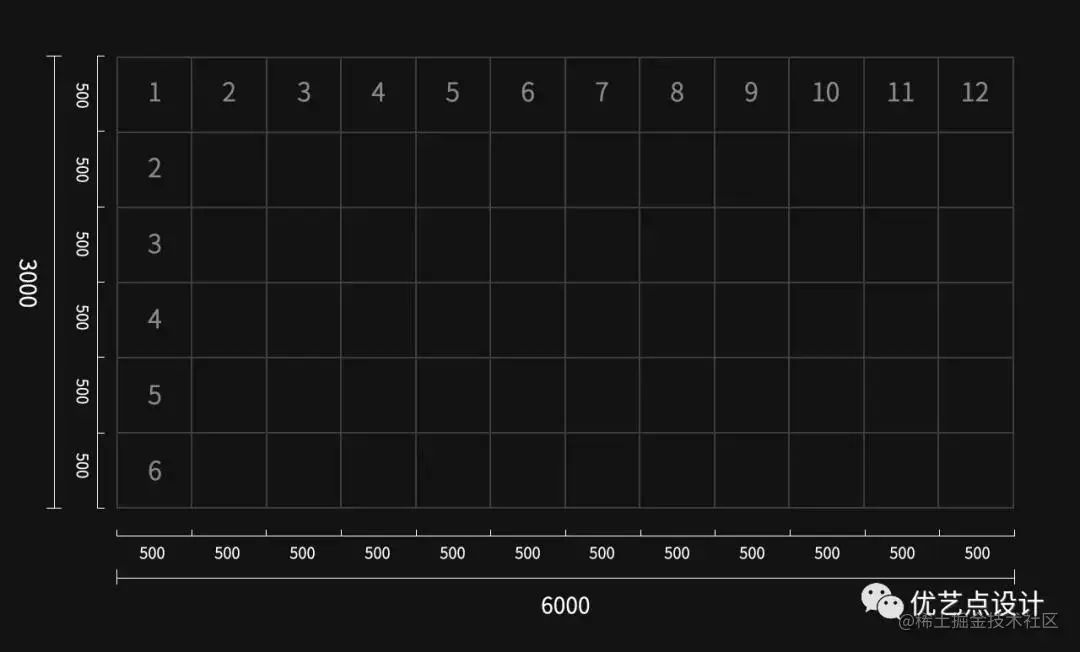

LED是现在大屏中常采用的硬件，LED的像素点计算及拼接方式与拼接屏有很大区别，那么针对LED屏幕如何确认设计尺寸呢？大家看看下面这张图，方法如拼接屏幕一样转化。

LED可以看成矩阵图，一个点为500mm乘以500mm的作为标准计算，每个单体模块像素点横竖都为128px，如图横向12块竖向6块，横向像素为128乘以12=1536px，竖向128乘以6=768px。可以使用横竖总像素去设计。此处规则和之前一样，如果超过4K像素时可以等比缩放，尽量保持在4k及以下。如有输出像素时按照输出像素设计。

投影方式

采用这种形式的大屏也经常见。在效果、清晰度画质等层面相比拼接屏，led会差很多。 特别大的内容会采用多投影融合而成，投影仪可投的像素值根据不同的设备会有所不同。例如：1920x1200、2048x1080等等，具体有一个简单了解即可。

最后总结一下，以下都是个人理解建议，如有出入请批评指正

（1）设计尺寸建议按照输出设备分辨率设计（重点） （2）总拼接后像素在4k左右可按照总和设计，设备不要超过4k（非固定，强烈建议） （3）了解硬件设备来考虑设备（拼接屏、LED、投影仪）尺寸方式，来转化成设计像素；
