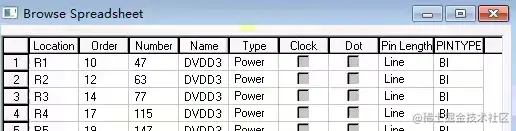

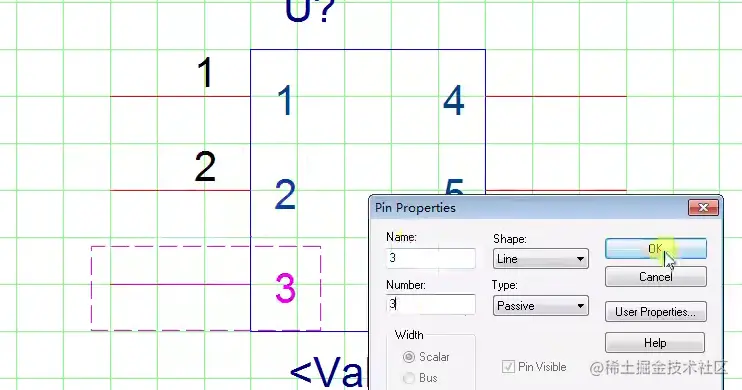

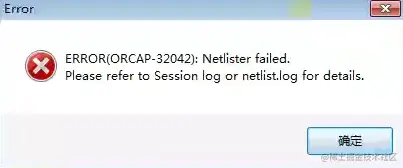

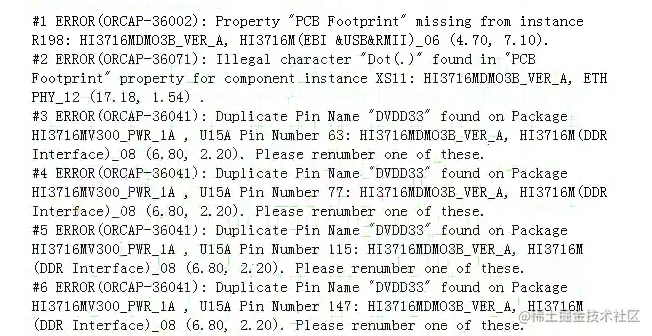

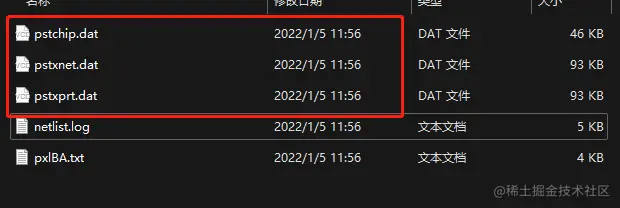

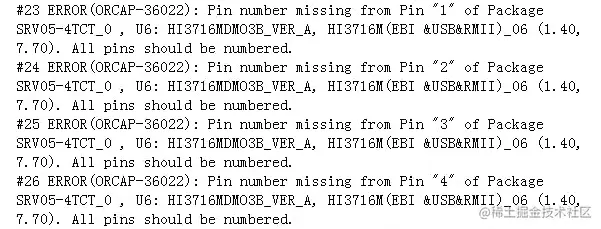

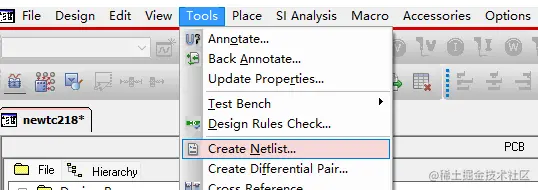

网表输出和一些报错 诗人与枪 2022-01-08 94 阅读1分钟 选中根目录 原理图有问题可能报错 漏封装名（error 1） 有非法字符，一般把“.”用“_” 代替 （error 2） 无源的名字不允许一样，有源的名字一样要把引脚属性改成power，解决方法： （error 3~6） ①名称加后缀，把名字改成不一样。 ②把引脚属性Pin Properties从默认passive改成power 4. 没有引脚号，找到相应的的器件，右键Edit Part （error 23~26） 更改完成，重新生成网表
