渲染器分析

在上一篇中，我们知道render函数最终是通过baseCreaterenderer创建的。

当通过createApp API 创建的组件实例调用mount方法挂载组件的时候，其实mount方法也是通过调用render方法。

完成组件的渲染工作。

这篇文章主要分析是对baseCreateRender函数源码进行分析。

baseCreateRenderer函数的整体代码大概有一千多行。

包含的信息相当丰富。

纵向扩展，可以学习到Vnode的patch过程、虚拟DOM的diff方式、指令的调用方式。

深度扩展，可以学完template的解析、转换与生成，任务调度器的执行过程、甚至响应式系统。

还有就是写完，可以补上前面好多留的坑😂。

这次我们先纵向学习，了解该函数在Vue中主要做了什么。后面在逐步深入。

前文回顾

上篇文章中，我们知道app实例是通过createApp API创建的，createApp将*createRenderer*函数返回的对象中的app属性做了一些处理之后。再返回给用户。

而createRenderer其实调用的是baseCreateRenderer函数，并给baseCreateRenderer函数传递了一个用于配置渲染器的options对象。

这个options对象中包含了DOM的处理方法 & 属性的patch方法。

而baseCreateRenderer函数返回的对象中，包含render渲染函数、hydrate用于服务端渲染的注水函数、createApp函数。

Vue3顺带的将render方法设定为API，方便高阶玩家自由发挥。

当我们调用app实例上的mount方法时。

会根据挂载的组件创建对应的Vnode。

将Vnode、挂载元素el传给render函数。

最终通过render函数完成组件的渲染工作。

解构配置项

为了方便内部patch函数的使用，baseCreateRenderer函数首先对options进行了解构.

options主要包含的方法是对DOM的创建、插入、移动、设置、获取父节点、克隆节点、patch属性等方法。

这里我们需要先简单熟悉下：

  insert: hostInsert,
  remove: hostRemove,
  patchProp: hostPatchProp,
  forcePatchProp: hostForcePatchProp,
  createElement: hostCreateElement,
  createText: hostCreateText,
  createComment: hostCreateComment,
  setText: hostSetText,
  setElementText: hostSetElementText,
  parentNode: hostParentNode,
  nextSibling: hostNextSibling,
  setScopeId: hostSetScopeId = NOOP,
  cloneNode: hostCloneNode,
  insertStaticContent: hostInsertStaticContent

渲染逻辑

在组件生命周期中，初次挂载会触发mounted钩子。

后续如果状态发生变换，会触发beforeUpdate、updated钩子。

这其实与渲染函数render有关。

render函数首先会判断Vnode是否存在。

如果不存在说明需要执行进行卸载，执行unmount操作。

如果存在需要进行patch操作。

patch的过程就包含了组件了创建到挂载，变化到更新。

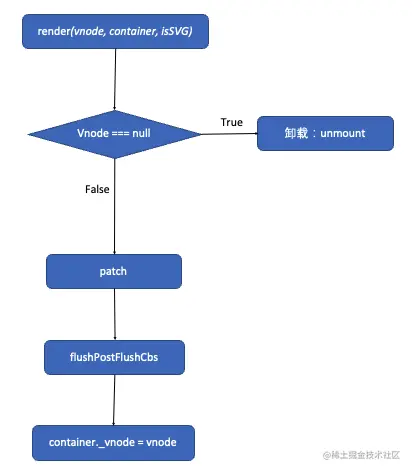

render

 const render = (vnode, container, isSVG) => {
    if (vnode == null) {
      // 如果没有Vnode，则卸载原来的Vnode
      if (container._vnode) {
        unmount(container._vnode, null, null, true)
      }
    } else {
      // 存在则对新旧Vnode进行patch
      // patch是一个递归的过程
      patch(container._vnode || null, vnode, container, null, null, null, isSVG)
    }
    // patch结束后，开始冲刷任务调度器中的任务
    flushPostFlushCbs()
    // 更新vnode
    container._vnode = vnode
  }

从代码来看，render函数的逻辑并不复杂。

render函数的设计思想，基本就代表了vue处理各种类型节点的方式；

首先会判断Vnode是否存在，如果不存在，则调用unmount函数，进行组件的卸载
否则调用patch函数，对组件进行patch
patch 结束后，会调用flushPostFlushCbs函数冲刷任务池
最后更新容器上的Vnode

patch Vnode

Vnode有不同的类型，在这里我将其分为：

简单类型：文本、注释、Static。
复杂类型：组件、Fragment、Component、Teleport、Suspense。

patch思路，可以看作一个深度优先遍历。与深度克隆的逻辑非常相似。

简单类型就相当于JS中的原始数据类型：字符串、数字、布尔。

复杂类型就相当于JS中的引用类型：对象、数组、Map、Set。

不同的节点类型，需要采取不同的patch方式。

而patch函数的主要职责就是去判断Vnode的节点类型，然后调用对应类型的Vnode处理方式，进行更细致的patch。

下面我们看下patch函数是如何处理的。

为了降低patch函数的理解难度，下面的流程图体现的是patch处理过程中的主要逻辑，并没有将所有细节记录在图中。

Text类型

Text

匹配到Text类型Vnode。
会调用ProcessText函数对节点进行处理。
ProcessText函数首先会判断n1是否存在。
不存在，说明是第一次执行，直接进行文本插入。
新旧，新旧文本不同，会设置新的Text。

Comment类型

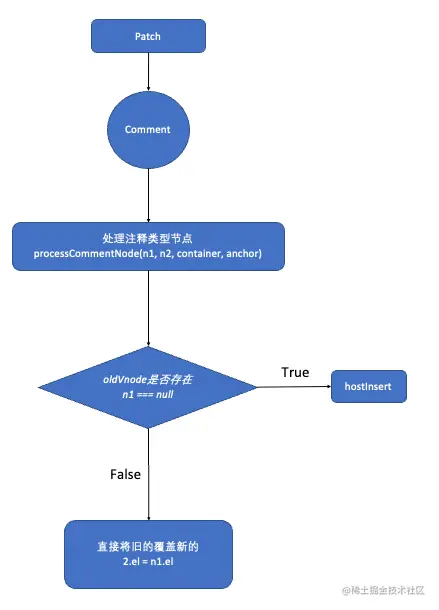

Comment

匹配到Comment类型Vnode
调用processCommentNode函数
如果n1不存在，则执行插入工作
否则直接新的覆盖旧的，因为注释节点并不需要在页面中进行展示，不必做多余的渲染工作

Static类型

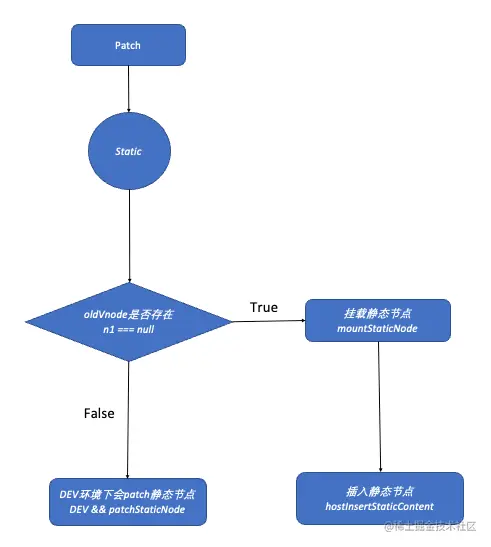

Static

我们知道Vue3的性能提升，有部分原因就是得益于对静态节点的处理。
patch过程中，匹配到Static类型节点。
如果n1不存在，会调用mountStaticNode，对静态节点进行挂载操作。
如果是dev环境，会调用patchStaticNode函数，patch节点。
为什么仅在dev环境中进行patch呢，因为dev环境下涉及到HMR。
另外静态节点不存在对state的依赖，不会触发track、trigger。且保持不变，在生产环境下，不必进行patch。以降低性能开销。

Fragment类型

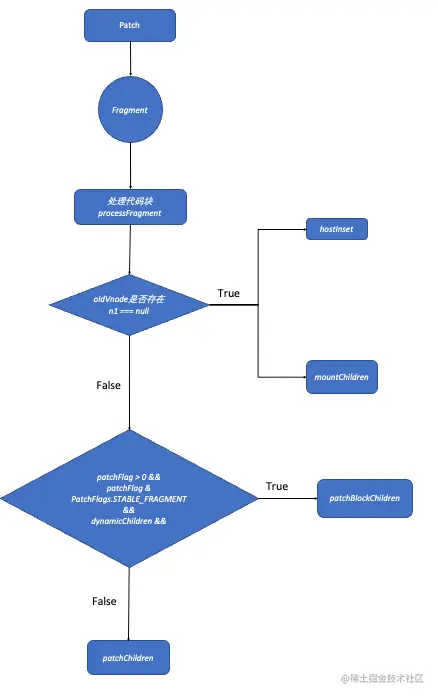

Fragment

匹配到Fragment类型节点。
会调用processFragment函数，进行处理。
Fragment节点，Fragment是Vue3中新增的Fragment组件，可以包裹多个子节点，但是并不会渲染Fragment节点。
所以在渲染过程中主要处理的是Fragmemt包裹的子节点。
如果n1不存在，会执行mountChildren，对子节点进行挂载。
- mountChildren会对子节点进行遍历操作，递归调用patch函数。
如果n1存在，会对子节点再进行进一步的判断
- 如果patchFlag存在 && 存在动态节点
- 则会调用patchBlockChildren，对子节点进行patch，
- patchBlockChildren会遍历子节点，递归调用patch函数
- 否则会调用patchChildren函数，对子节点进行patch
- patchChildren在执行的过程中涉及到了DOM的diff过程，这里暂时不展开分析，后面会出单独进行分析

Element类型

Element

匹配到Element类型
会调用processElement函数
n1不存在，会执行mountElement函数，对Vnode进行挂载
- mountElement在挂载Vnode过程中，会通过mountChildren，对子节点进行递归挂载处理。
- 并会对Vnode的prop进行patch。
- 并调用queuePostRenderEffect函数，向任务调度池中的后置执行阶段push生命周期钩子mounted。
否则会执行patchElement函数，对element进行patch，patchElement函数主要会执行以下任务：
- 调用hostPatchProp对节点的class、style进行patch
- 遍历props对节点的新旧props进行patch
  - 调用patchBlockChildren或者patchChildren进行patch操作
  - 并调用queuePostRenderEffect函数，向任务调度池中的后置执行阶段push生命周期钩子updated。
  - 这里需要对子节点处理的原因是因为Element的子节点中，也可能还有组件或者其他类型的节点

Component类型

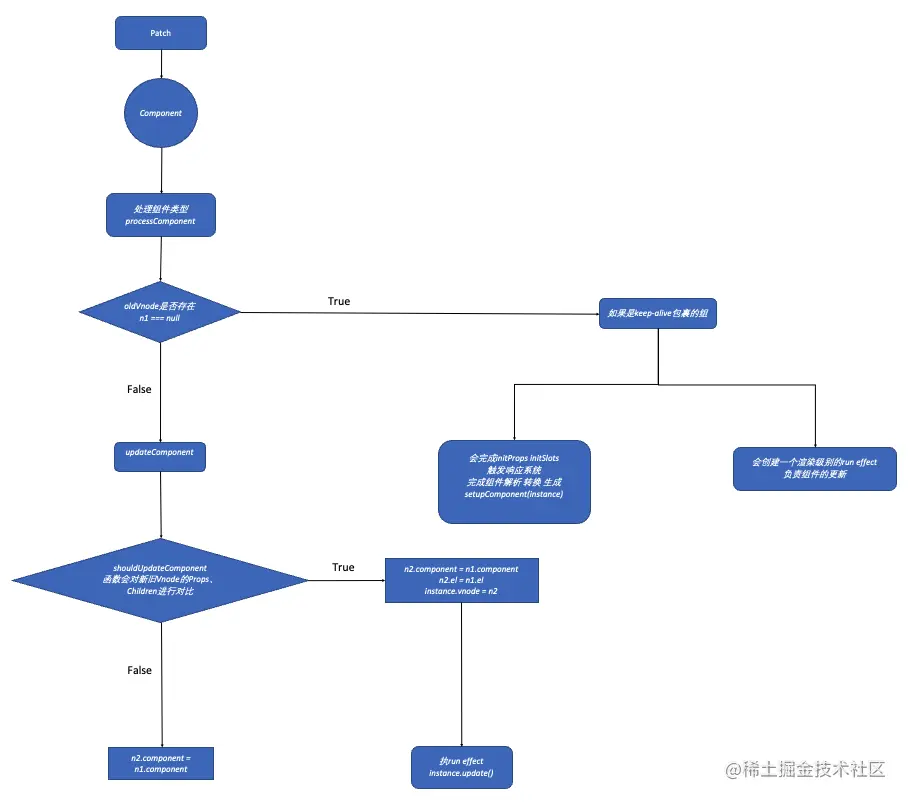

Component

通常情况下，我们都会给createApp传递一个组件
故当render函数执行patch时，首先会匹配到组件类型的节点
如果是组件类型，会调用processComponent函数进行处理
首先会判断n1是否存在
如果存在会进一步判断
- 该组件是否是被Keep-Alive包裹的组件
- 如果是，则会执行组件的activate钩子
- 否则会调用mountComponent函数，对组件进行挂载
- mountComponent函数涉及的层级较深，这里先不展开说，但是要知道以下几点：
  - 会完成组件实例的创建
  - 完成Props、Slots的初始化
  - 执行setup函数，获取响应式状态
  - 完成组件模板的解析、编译与转换
  - 调用setupRenderEffect创建一个渲染级别的effect
  - 用于负责组件的更新，这里我暂时将其称为updateEffect。
否则会执行updateComponent函数，判断组件是否需要进行更细
- 主要会对组件的新旧Props、子节点进行判断
- 如果发生变化，会调用mountComponent阶段创建的updateEffect，触发响应式系统
- 否则直接原有的直接进行覆盖

Teleport类型 & Suspense类型

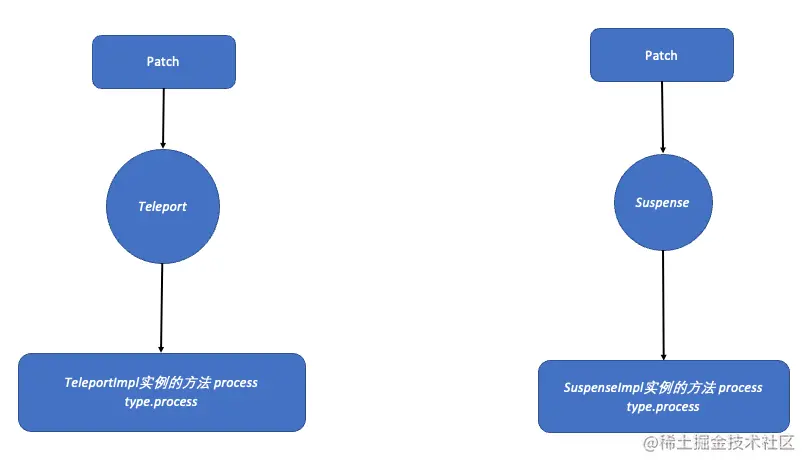

teleport&suspense

Teleport 与 Suspense是Vue3新增的两个内置组件
如果匹配到以上两种，会调用组件实例上的process方法
porcess方法的主要逻辑与前面的相同
首先会判断原有Vnode是否存在，不存在则mount，存在则patch
这两种类型的详细处理方式，我们会在分析这两个组件的源码的时候会进行分析

卸载组件

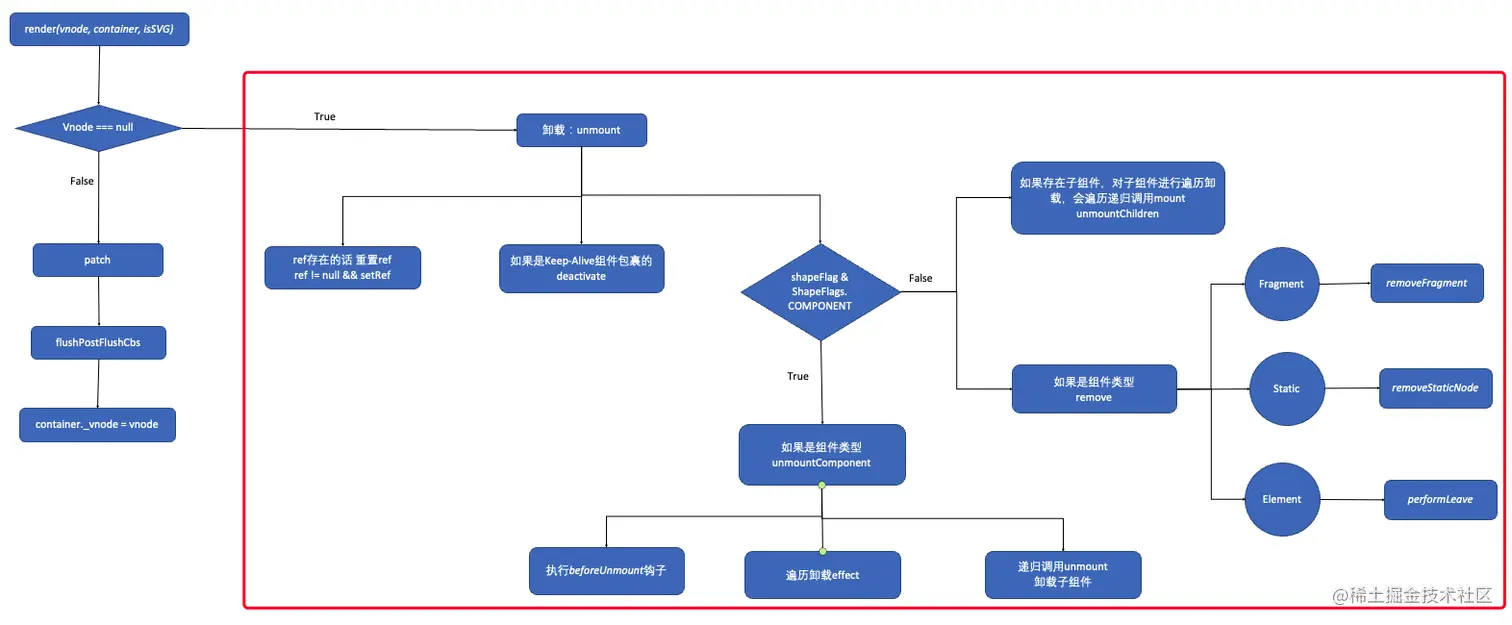

unmount

如果调用render函数时没有传Vnode，则会调用unmount函数对组件进行卸载
卸载过程中，如果存在ref，会首先重置ref
如果组件是经过Keep-Alive缓存的组件，会通过deactivate对组件进行卸载
如果是组件类型Vnode，会通过unmountComponent函数对组件进行卸载
- 在卸载组件过程中会执行beforeMount生命周期钩子
- 通过stop API来卸载组件的所有相关effect
- 如果存在updateEffect，会卸载updateEffect，并递归调用unmount函数，对组件进行卸载
- 最后会执行unmount生命周期钩子
- 并通过*queuePostRenderEffect*向任务调度器中的后置任务池中，push一个用于标记组件已完成卸载的函数
- 至此，就完成了组件的卸载工作
如果不是组件类型的Vnode，会有以下几种情况：
- 如果是Suspense类型，会通过Suspense实例上的unmount方法完成Vnode的卸载工作
- 如果是Teleport类型，会通过Teleport实例上的remove方法完成Vnode的卸载工作
- 如果存在子组件，会通过*unmountChildren*完成子组件的卸载工作
- 最后会调用remove函数完成Fragment、Static、Element类型的卸载工作

从上面整个过程可以看出，卸载组件过程基本与patch形似，也是对各种类型的Vnode有不同的处理方法，并会通过递归调用unmount完成组件的卸载工作，卸载过程中，会卸载组件相关的effect、updateEffect，触发卸载相关的生命周期钩子 & 指令相关的钩子。

总结

通过上面的梳理分析，可以知道，对于所有类型的组件，patch过程非常相似。

首先会判断原有的vnode是否存在。

如果不存在，则会进行mount操作。

如果存在则会对新旧Vnode进行patch操作。

不同的是对于复杂类型的Vnode，由于其内部可能包含有其他类型的Vnode，比如Component类型。其中会涉及到：

组件实例的创建
模板的编译工作
子组件的递归patch工作等等

在unmount过程中，同样的会对不同的组件类型进行处理，并卸载组件的所有相关effect，递归卸载子组件。

不过没有提及的是上面的两个过程中，都会向任务调度器中push任务。

在render函数执行的最后阶段，会通过*flushPostFlushCbs*冲刷任务调度器，关于任务调度器是如何运作的，可以移步这里👉任务调度器源码分析

其实写到这里还有两个问题没有说：

第一个问题：还有哪些没有说？

baseCreateRenderer包含的内容实在是太多了，要想一篇就分析完并输出，对于读者和我都是一种考验。所以本文只是纵向的对baseCreateRenderer进行了分析，并没有深究细节。

比较重要的有几点：

子节点的diff过程
组件类型编译过程、响应式转换过程
updateEffect做了什么
如何进行指令的生命周期钩子调用
生命周期的执行过程
往任务调度器中都push了哪些任务
如何设计的性能监控系统

等等细节之处都是我们还没有说的。不过后面我们会继续。

第二个问题：baseCreateRenderer这么复杂，我或者你费了这么大劲读了有什么用？

下面我说说我的感受：

在工作中，很大概率下没啥用。因为Vue通过createRenderer已经做了很全面的配置，创建的render函数，已经能满足工作需求。
如果是高阶玩家，比如说我想用createRenderer做个Vnode渲染引擎，可能有帮助。只需要通过配置Options。就可以创建一个定制化的渲染器。并且这个渲染器已经包含了Vnode的diff系统、编译系统。

最后非常感谢各位的阅读，如果文章有疏漏之处，还望批评指正。

如果有所收获，可以帮我点个关注，我会持续更新Vue的相关学习分享😁！
