Swift进阶-refCount结构&强引用&弱引用&闭包循环引用

无双3
4,152 阅读7分钟

Swift是使用引用计数来进行内存管理，本文将从refCount结构进行深入分析，进而对强引用，弱引用，循环引用进行分析

refCount结构分析

  • 在 Swift进阶-类&对象&属性 中我们分析得知refCount是用来记录引用计数，下面从一个案例中来查看refCount：

    class WSPerson {
    var age: Int = 18
}
var ws = WSPerson()
var ws1 = ws
var ws2 = ws

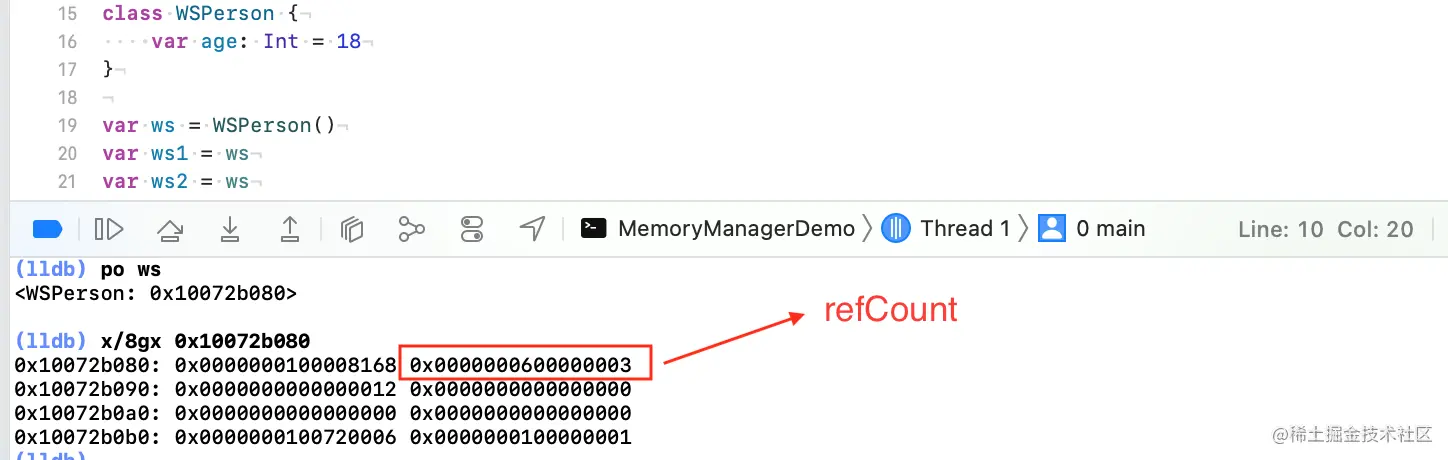

    • 运行打印refCount结果如下：

    截屏2022-01-03 23.05.11.png

    • 得到的refCount并不是一个数，像是两个数的组合，具体的结构就得去 Swift源码 分析

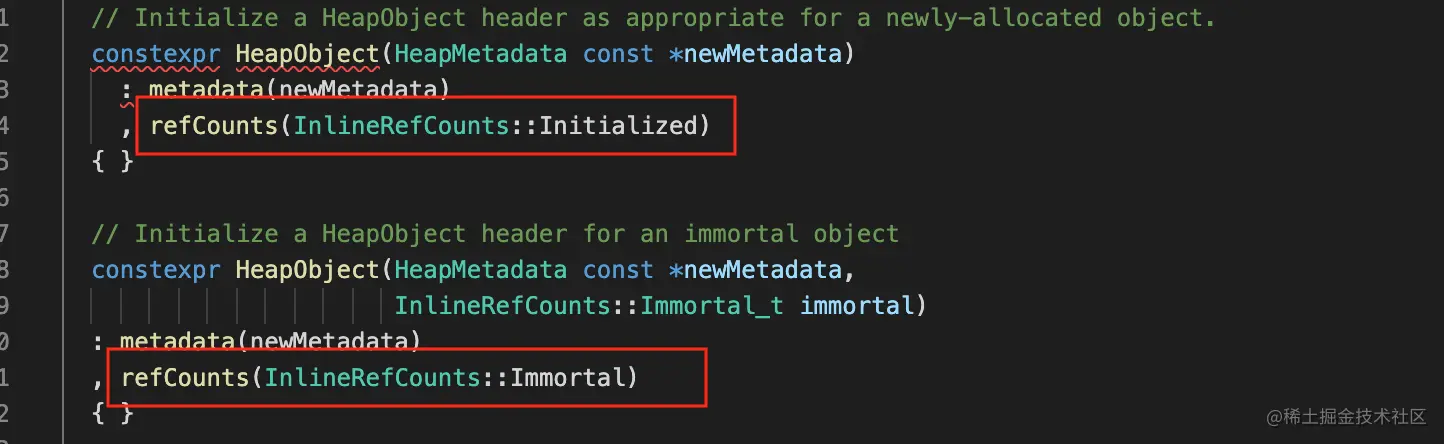

  • 在 Swift进阶-类&对象&属性 中，我们在源码中得知HeapObject的构造中有refCounts：

    截屏2022-01-04 09.33.02.png

    • 可以看到refCounts的构造方法都是通过InlineRefCountBits来调用相关的方法进行的，所以此处可以真正起作用的是InlineRefCountBits

  • 在查看InlineRefCountBits：

    typedef RefCounts<InlineRefCountBits> InlineRefCounts;
    • InlineRefCountBits是此处RefCounts中传入的类型，那么此时核心就变成了RefCounts

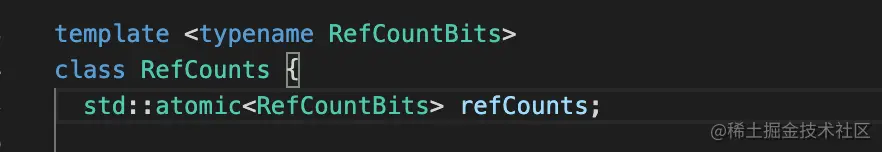

  • 继续跟踪RefCounts，得到它是一个模版类，在运行时真正起作用的是传入的类型：

    截屏2022-01-04 09.43.15.png

    • 通过对RefCounts类的阅读发现里面起作用的是RefCountBits，也就是说我们研究的核心实质是传入的InlineRefCountBits

  • 在进入InlineRefCountBits阅读发现它也是个模版类型：

    typedef RefCountBitsT<RefCountIsInline> InlineRefCountBits;

    • 下面再来看看RefCountIsInline是什么：

      enum RefCountInlinedness { RefCountNotInline = false, RefCountIsInline = true };
      • RefCountIsInline是RefCountInlinedness类型的枚举，RefCountIsInline代表true，RefCountNotInline代表false

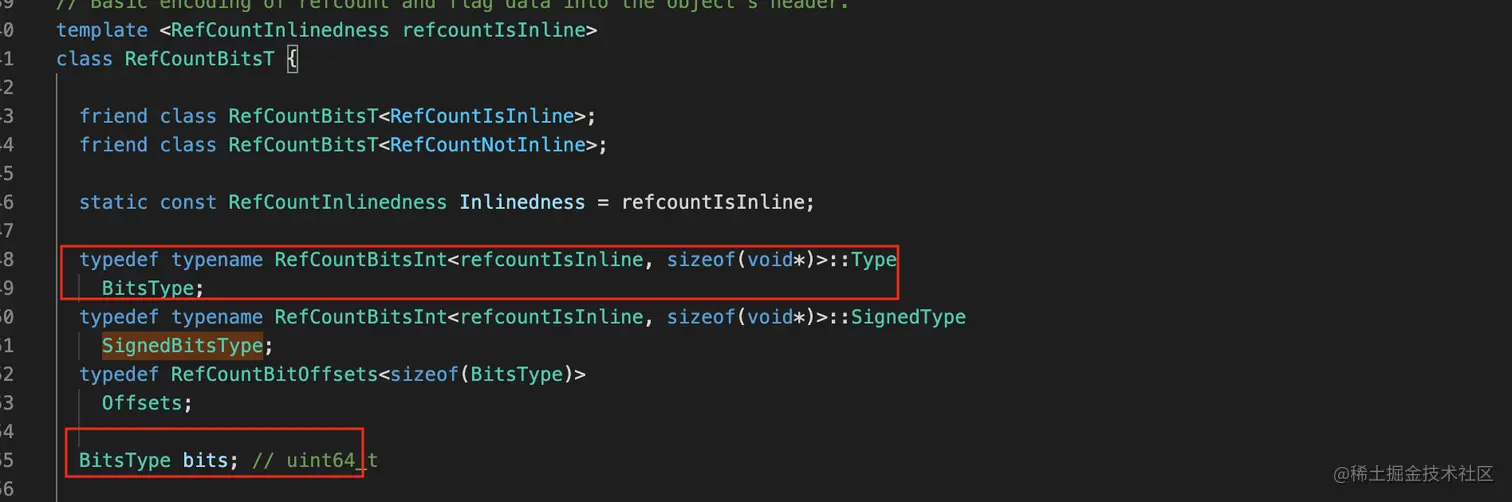

    • 于是再来分析RefCountBitsT，它也是个模版类：

      截屏2022-01-04 10.58.36.png

      • 分析得知bits是它的成员变量，它的类型为uint64_t占用8字节
      • RefCountBitsT的初始化都是通过内存平移来实现的：

      截屏2022-01-04 11.02.47.png

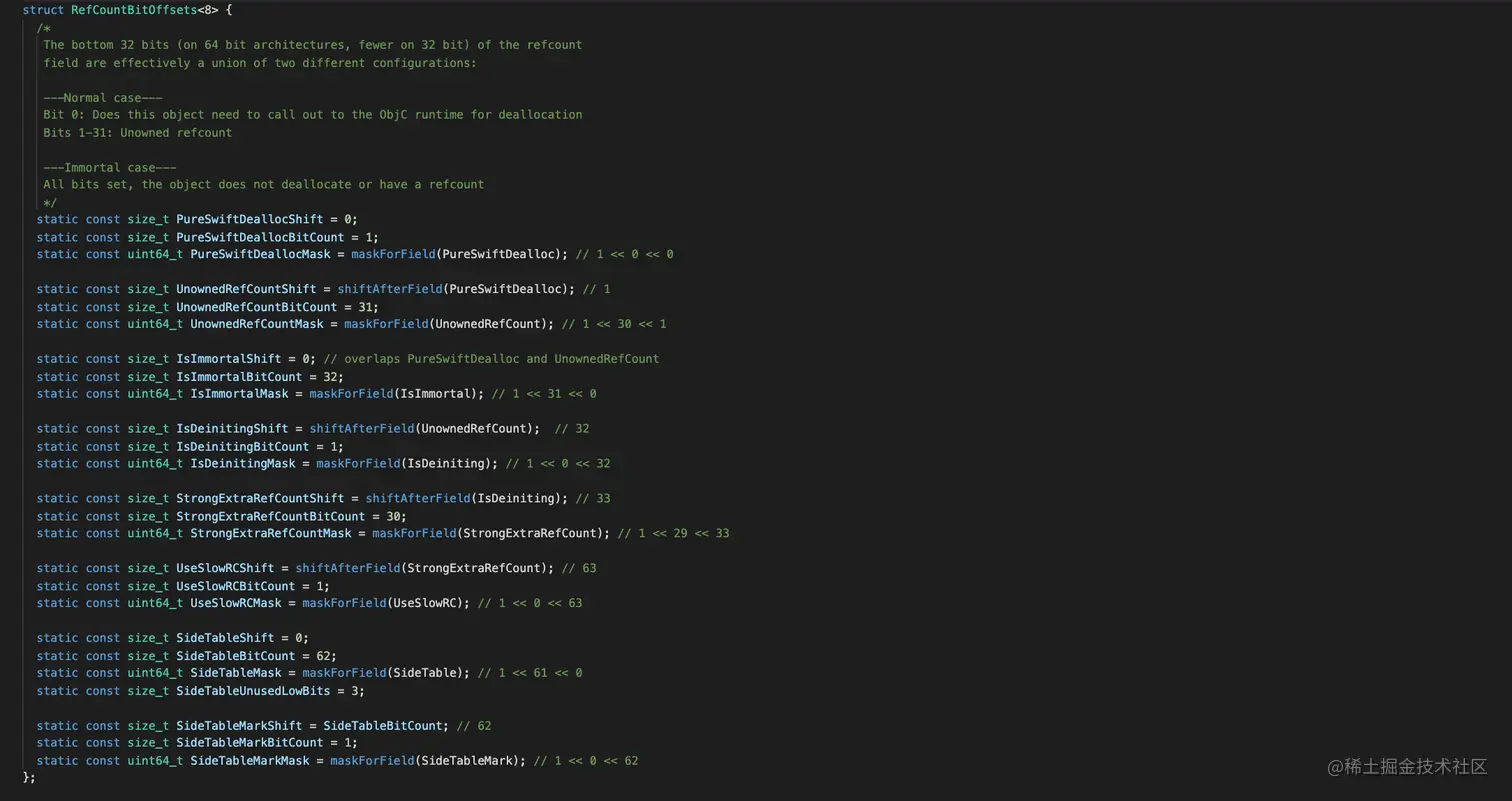

      • 而内存平移的核心方法是Offsets，它是RefCountBitOffsets<sizeof(BitsType)>的别名，再继续点击进入RefCountBitOffsets可以查看所有的位移的信息：

      截屏2022-01-04 11.09.46.png

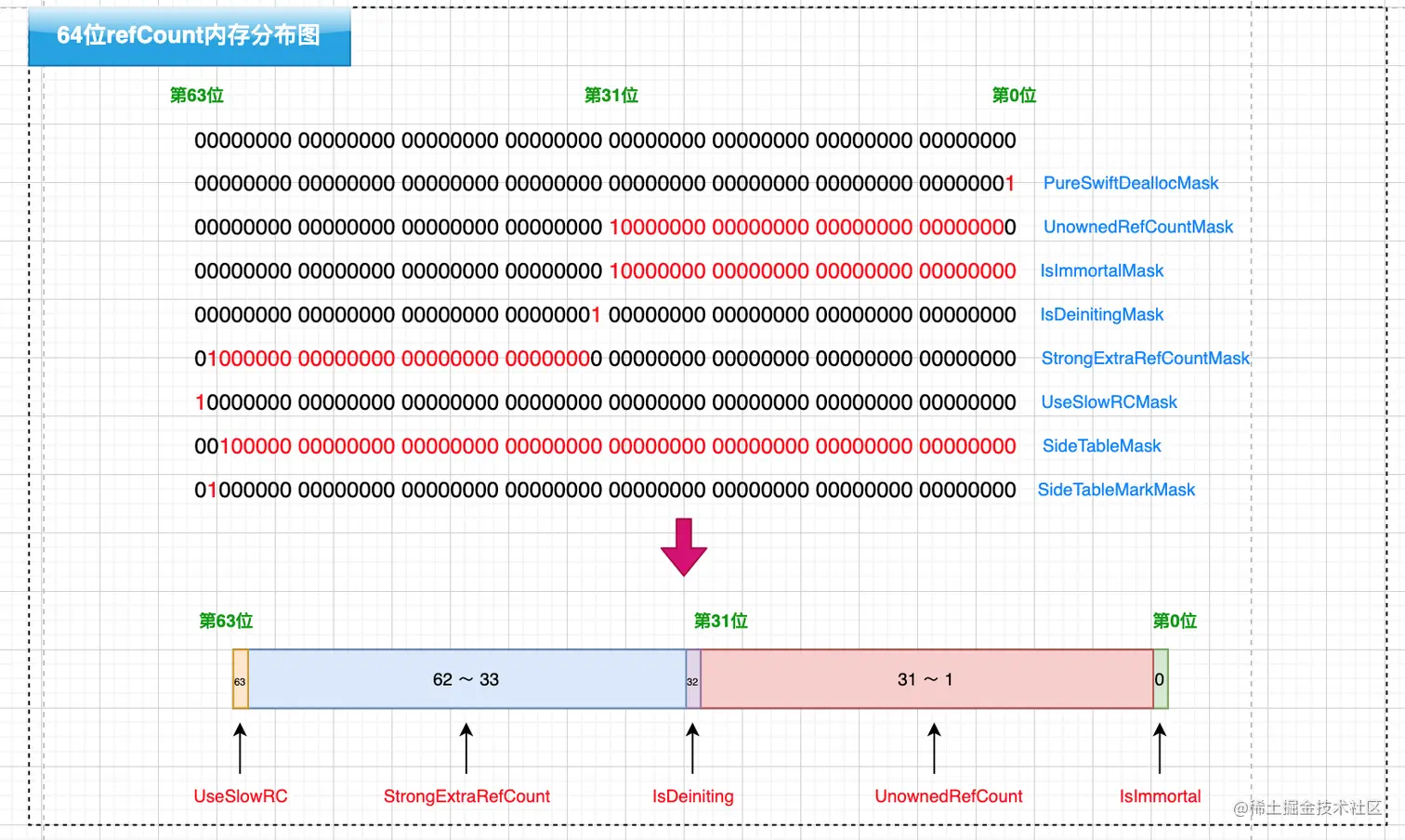

      • 根据位移信息我们可以得到64位下的refCount的内存分布：

      截屏2022-01-04 13.43.20.png

      • UnownedRefCount：是无主引用(Unowned)的引用计数
      • StrongExtraRefCount：是强引用的引用计数

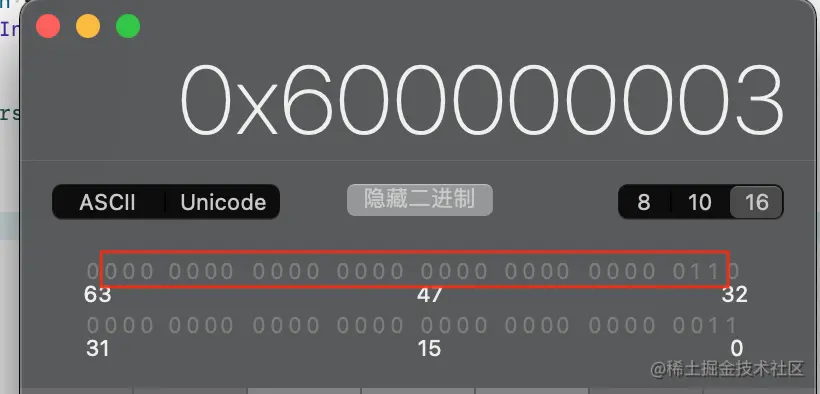

  • 拿到refCount的内存分布后，我们再回到前面的案例，这明显是一个强引用，而强引用在refCount中占用的是33~62位，所以refCount的内存0x0000000600000003中，强引用个数的是3，可以通过计算器验证：

    截屏2022-01-04 14.08.09.png

强引用

  • 下面来分析下强引用，首先来看下没有强引用的案例Sil文件分析：

    class WSPerson {
    var age: Int = 18
}
var ws = WSPerson()

Sil分析

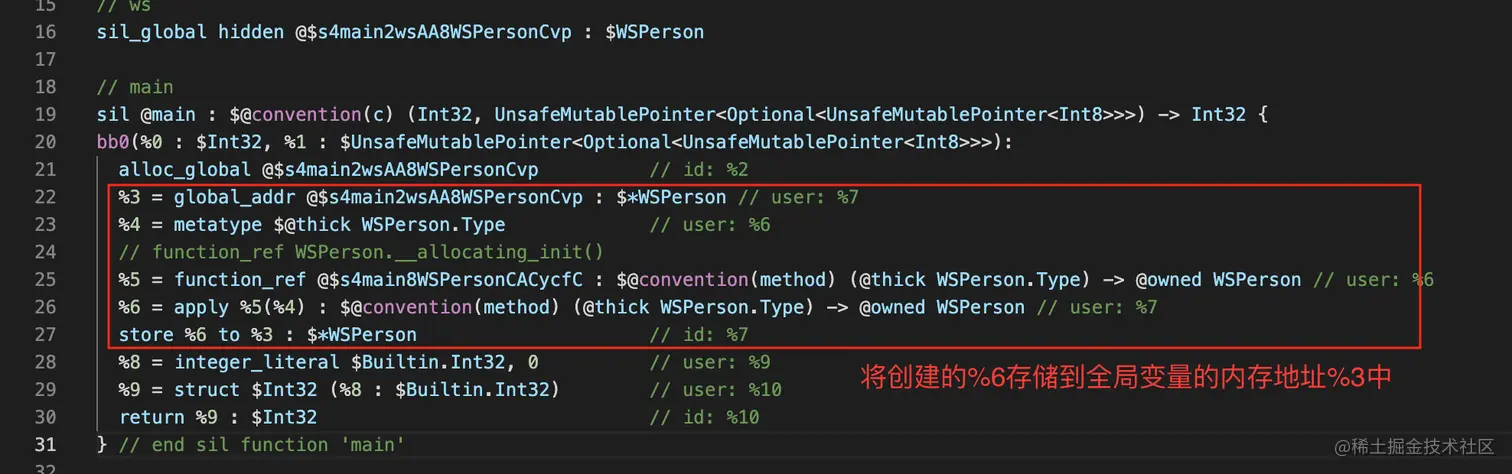

  • 生成的Sil文件主要内容如下：

    截屏2022-01-05 21.38.51.png

  • 再添加强引用

    var ws1 = ws

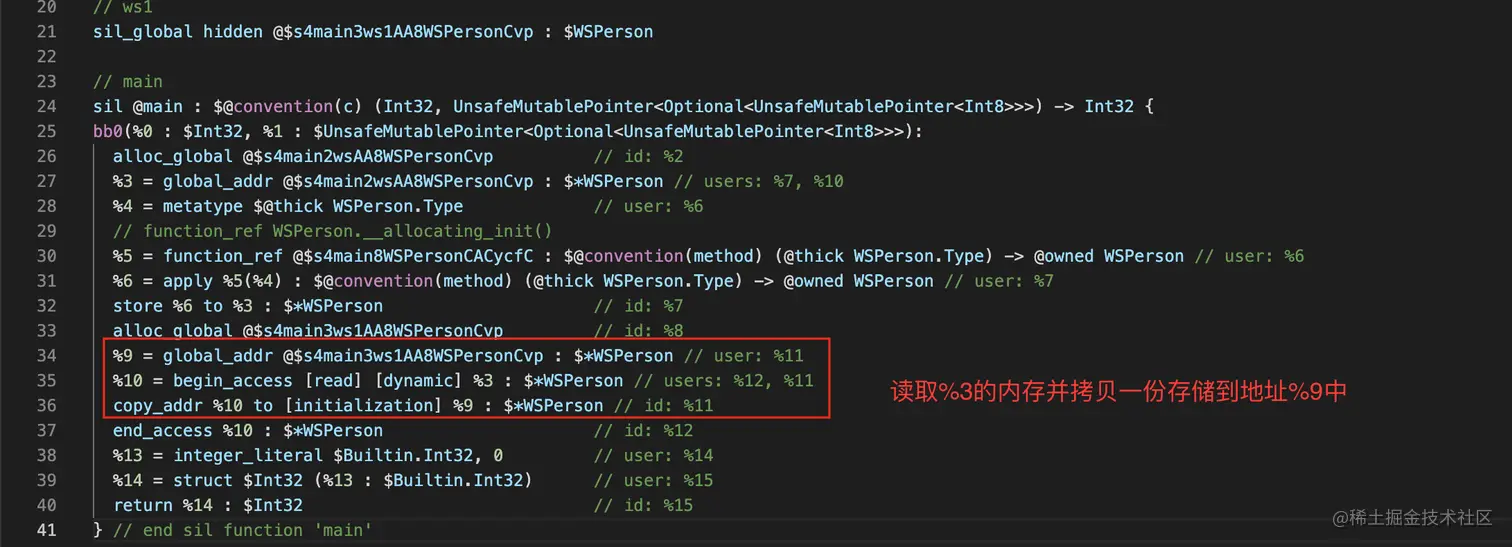

  • 然后生成Sil文件

    截屏2022-01-05 22.01.32.png

    • 通过阅读Sil文件得知，强引用是读取%3的内存，并调用copy_addr函数拷贝一份，并存储到地址%9中

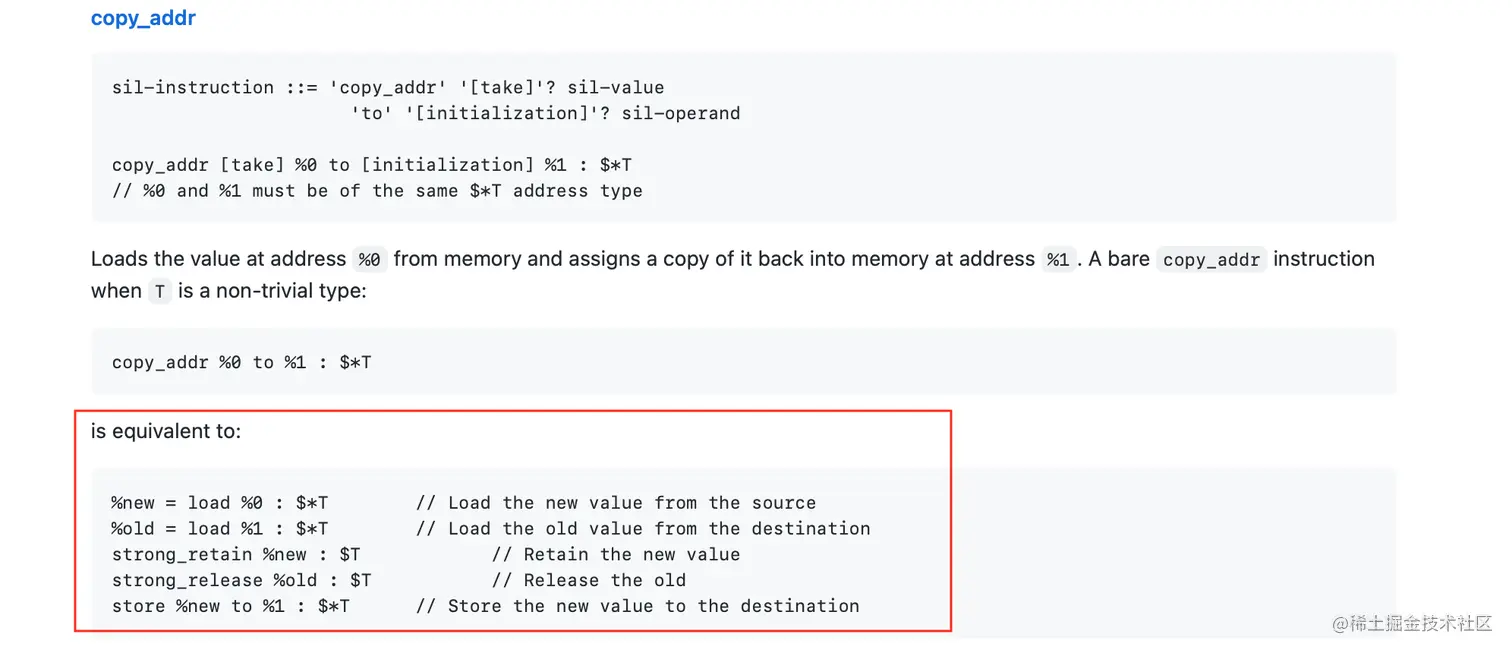

    • 在 Swift Intermediate Language 文档中有对copy_addr的解释：

    截屏2022-01-05 22.26.30.png

    • 在文档中，copy_addr相当于做了一下几件事：
        1. load内存%0，并赋值给%new
        1. 对%new进行strong_retain
        1. 将%new存储到%1

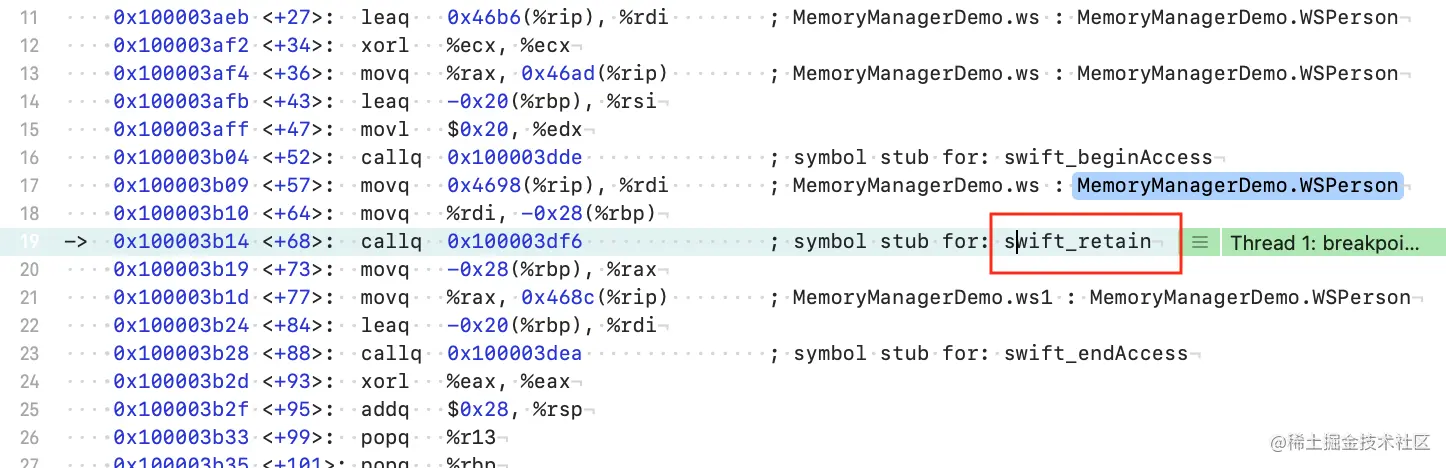

  • 再去汇编查看，发现强引用核心调用的方法是swift_retain：

    截屏2022-01-05 23.11.30.png

下面再去Swift源码中分析swift_retain做了什么

swift_retain

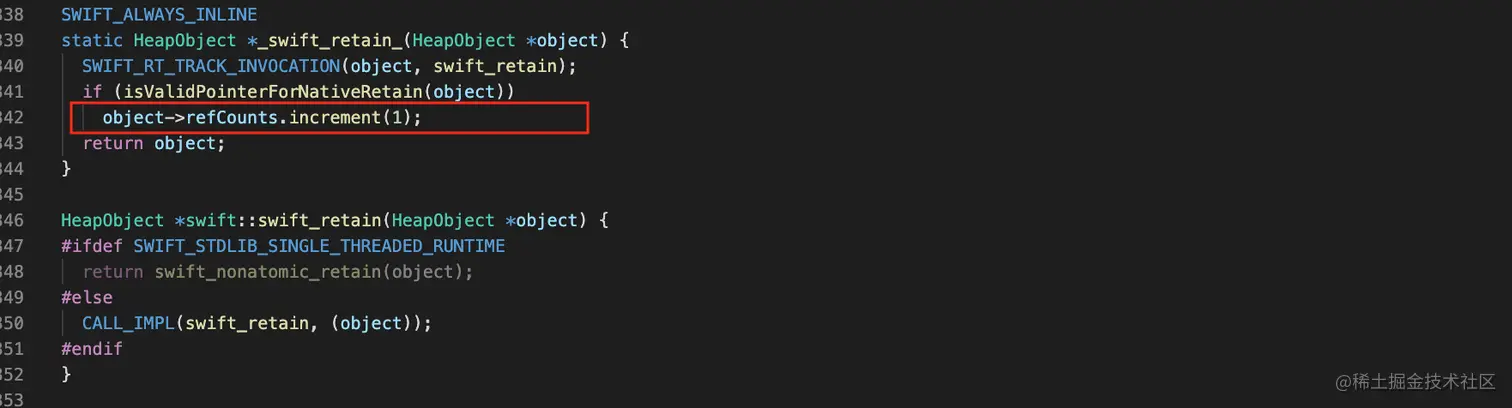

  • swift_retain在源码中的代码不多，代码如下：

    截屏2022-01-05 23.26.38.png

    • 主要是调用increment函数进行引用计数加1

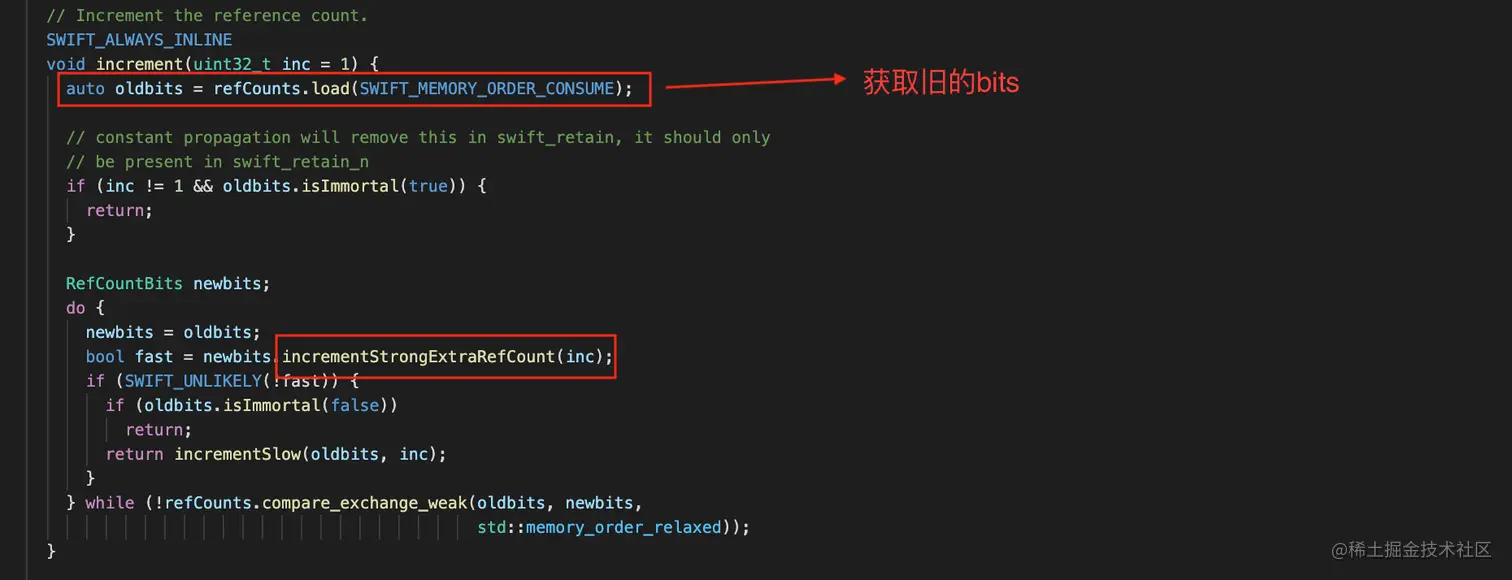

  • 在查看increment代码：

    截屏2022-01-05 23.33.42.png

    • 主要是获取oldbits然后将赋值给newbits，再用newbits调用incrementStrongExtraRefCount进行增加引用计数

  • 再继续阅读incrementStrongExtraRefCount函数：

    SWIFT_NODISCARD SWIFT_ALWAYS_INLINE bool
incrementStrongExtraRefCount(uint32_t inc) {
    // This deliberately overflows into the UseSlowRC field.
    bits += BitsType(inc) << Offsets::StrongExtraRefCountShift;
    return (SignedBitsType(bits) >= 0);
}

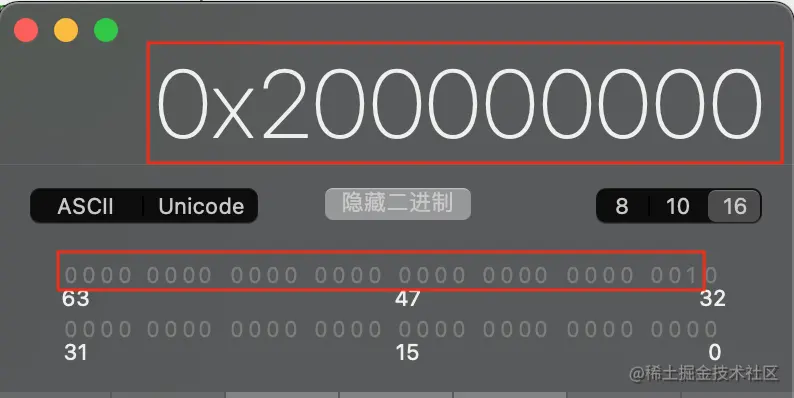

    • 此处的核心是将传入的inc(1)，进行左移StrongExtraRefCountShift (33)位，从上面分析我们知道，33位刚好是强引用位数的第一位，计算器验证1<<33结果如下：

      截屏2022-01-05 23.59.32.png

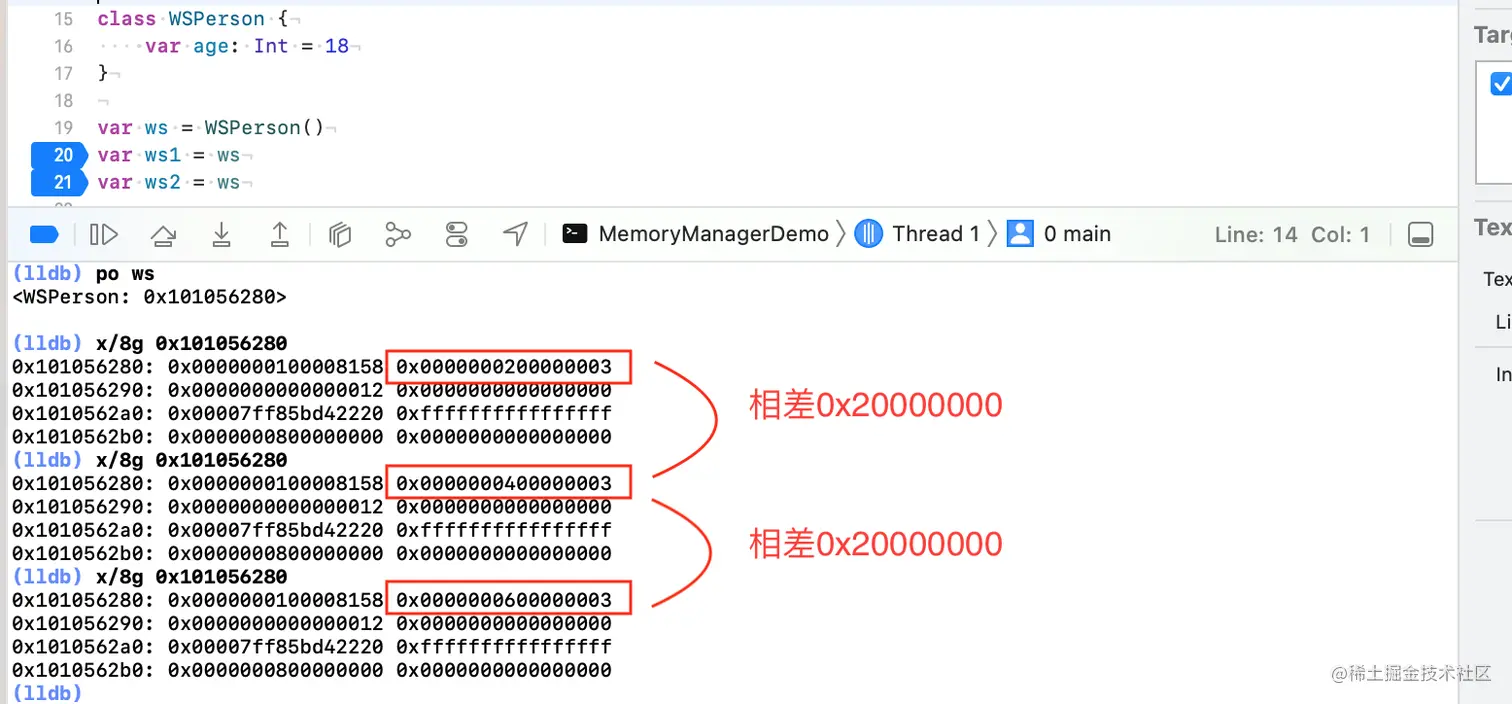

    • 1<<33的16进制刚好是0x200000000，所以没多一个强引用，refCount地址都会增加0x200000000，使用案例验证如下：

    截屏2022-01-06 00.05.58.png

  • 通过案例可知，Swift在创建实例对象时的默认引用计数是1，而OC在alloc创建对象时是没有引用计数的，此处是Swift与OC的 不同点

弱引用

  • 下面来看看弱引用：

    class WSPerson {
    var age: Int = 18
}
var ws = WSPerson()
var ws1 = ws
var ws2 = ws
weak var ws3 = ws

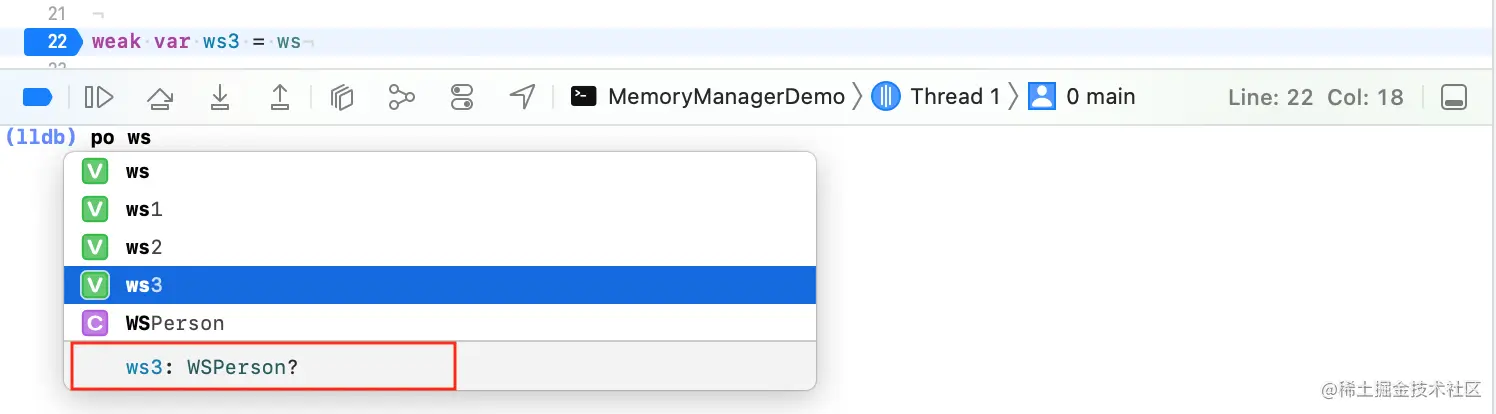

  • 通过查看weak修饰的变量，发现weak变量是可选类型：

    截屏2022-01-06 00.25.30.png

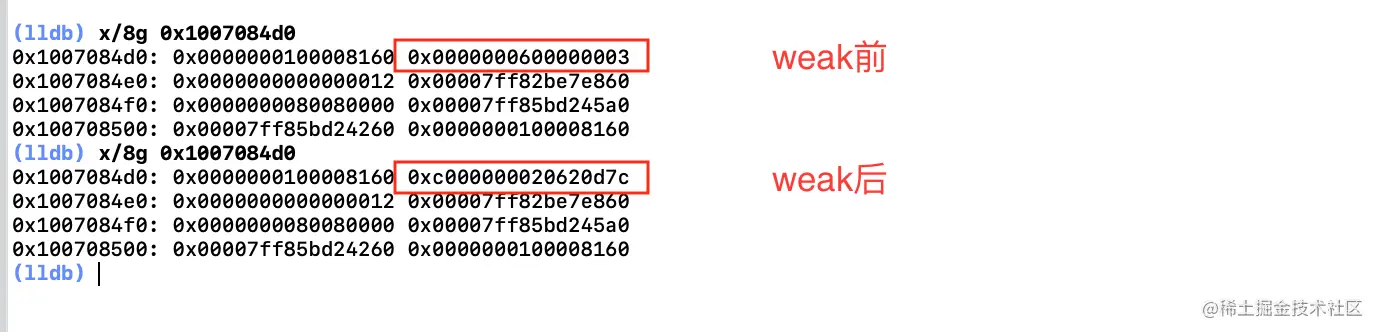

  • 再在weak前后打印对象内存分布，发现reCount地址发生了变化：

    截屏2022-01-06 00.30.38.png

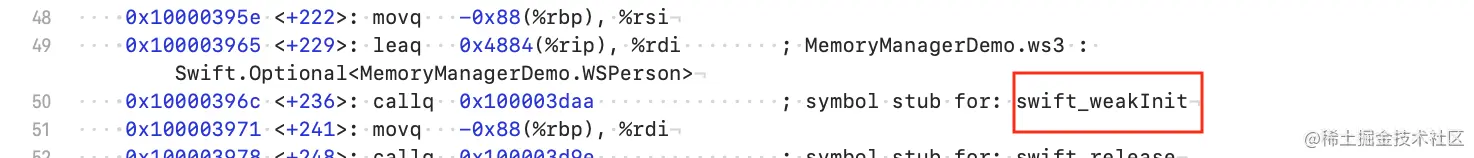

  • 再在汇编代码中查看weak修饰的变量，发现最终调用了swift_weakInit函数：

    截屏2022-01-06 00.34.06.png

下面我们再重点去分析swift_weakInit函数

swift_weakInit

  • swift_weakInit函数在源码实现如下：

    WeakReference *swift::swift_weakInit(WeakReference *ref, HeapObject *value) {
  ref->nativeInit(value);
  return ref;
}
    • 函数主要是WeakReference的实例ref去调用nativeInit方法

  • nativeInit的核心代码如下：

    void nativeInit(HeapObject *object) {
    auto side = object ? object->refCounts.formWeakReference() : nullptr;
    nativeValue.store(WeakReferenceBits(side), std::memory_order_relaxed);
}
    • 主要是判断weak对象是否存在，如果存在则调用对象的refCounts.formWeakReference函数，不存在则为nullptr，然后将结果进行存储

  • 在继续查看formWeakReference函数的代码

    template <>
HeapObjectSideTableEntry* RefCounts<InlineRefCountBits>::formWeakReference()
{
  auto side = allocateSideTable(true);
  if (side)
    return side->incrementWeak();
  else
    return nullptr;
}
    • 这里主要是创建了一个散列表，然后使用创建的散列表调用incrementWeak函数

  • 继续查看incrementWeak函数，最终找到如下代码：

    void incrementWeak() {
    auto oldbits = refCounts.load(SWIFT_MEMORY_ORDER_CONSUME);
    RefCountBits newbits;
    do {
        newbits = oldbits;
        assert(newbits.getWeakRefCount() != 0);
        newbits.incrementWeakRefCount();

        if (newbits.getWeakRefCount() < oldbits.getWeakRefCount())
            swift_abortWeakRetainOverflow();
    } while (!refCounts.compare_exchange_weak(oldbits, newbits,
                                                std::memory_order_relaxed));
}
    • 主要是在compare_exchange_weak条件中判断oldbits和newbits，
      • 该函数在这里传入期待值和新值，它们对比变量的值和期待的值是否一致，如果是，则替换为用户指定的一个新的数值。如果不是，则将变量的值和期待的值交换
    • 满足条件则将旧值赋给新值，然后使用newbits调用incrementWeakRefCount函数

  • incrementWeakRefCount函数最终调用是bits自增：

    void incrementWeakRefCount() { weakBits++; }
    • 这里出现了新的名词weakBits，在上面的文中我们知道RefCountBitsT中有uint64_t的bits，那么这个weakBits肯定是在创建散列表时产生的，然后我们再去看看创建散列表时都做了些什么

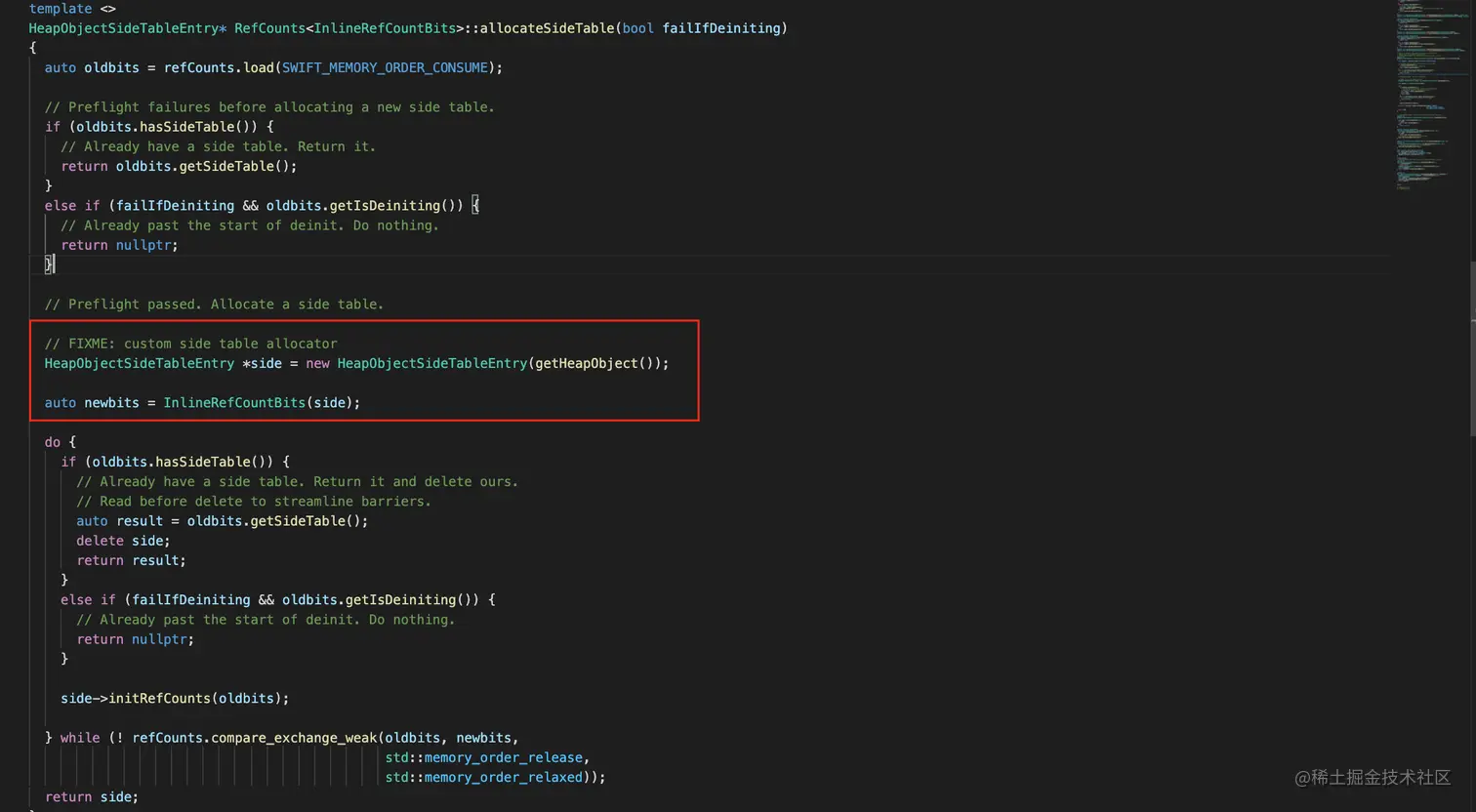

  • allocateSideTable的代码如下：

    截屏2022-01-06 09.29.19.png

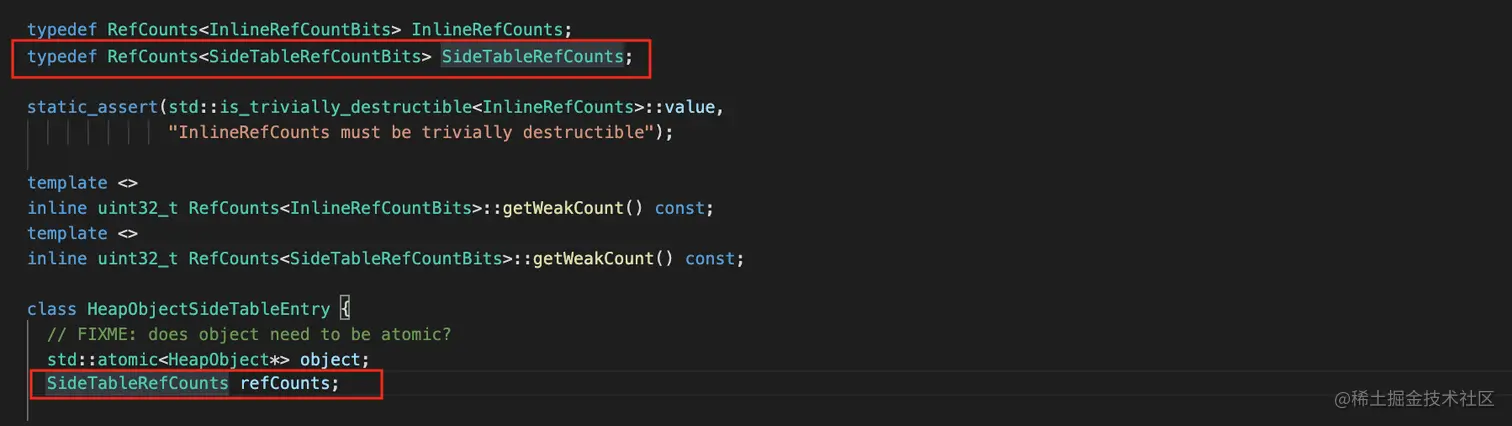

  • 现在我们分析的主线是weakBits是什么，所以我们需要关注的代码是创建处，也就是HeapObjectSideTableEntry，再来跟进HeapObjectSideTableEntry发现它是一个类：

    截屏2022-01-06 10.16.58.png

    • HeapObjectSideTableEntry中的成员变量refCounts是SideTableRefCounts类型，它是模版函数RefCounts<SideTableRefCountBits>的别名，实际的内容是根据SideTableRefCountBits来确定的

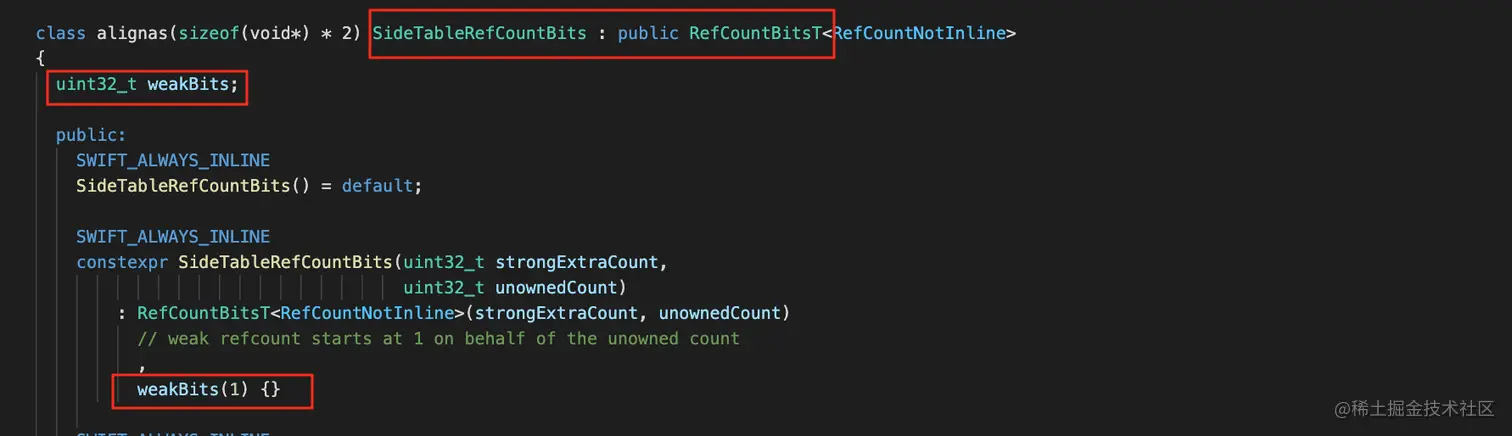

    • 再去查看SideTableRefCountBits：

      截屏2022-01-06 10.22.56.png

      • 这里可以看出SideTableRefCountBits是继承RefCountBitsT，而且有自己的成员变量weakBits，也就是说SideTableRefCountBits有继承过来uint64_t位的成员变量bits和weakBits
      • 在SideTableRefCountBits初始化时，weakBits默认值为1

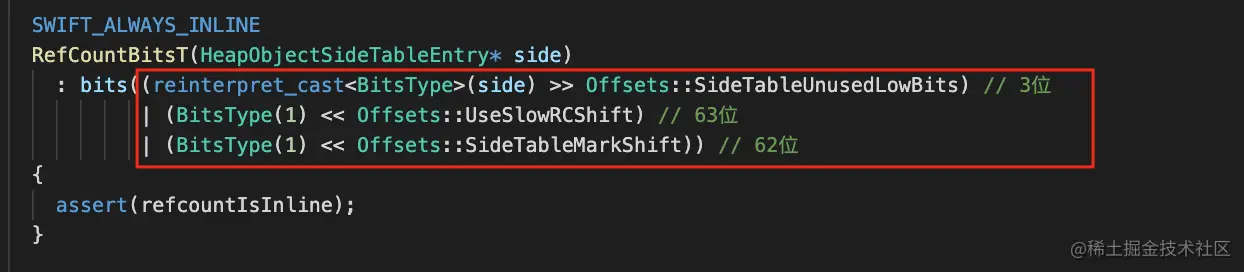

  • 此时我们找到了weakBits，但它的结构我们不清楚，然后再回到allocateSideTable函数查看创建newbits的函数InlineRefCountBits：

    截屏2022-01-06 10.36.42.png

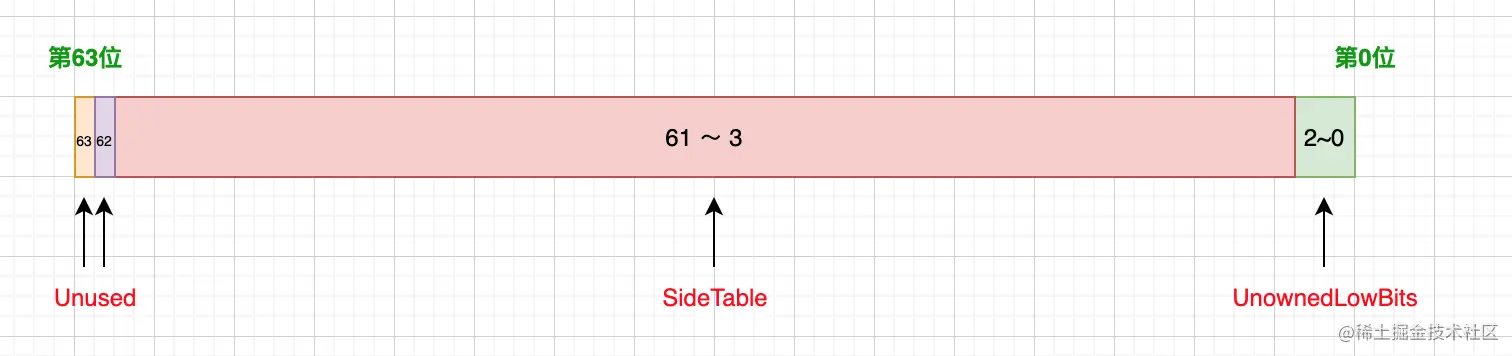

    • 该函数的主要作用是将bits进行右移3位，然后将第63位与62位置为1，此时我们可以得到散列表在bits中的位置：

    截屏2022-01-06 11.06.23.png

    • 那么我们想要拿到原来的引用计数，只需要先将第63位与62位置为0，再左移3位，就可以拿到原来的引用计数。

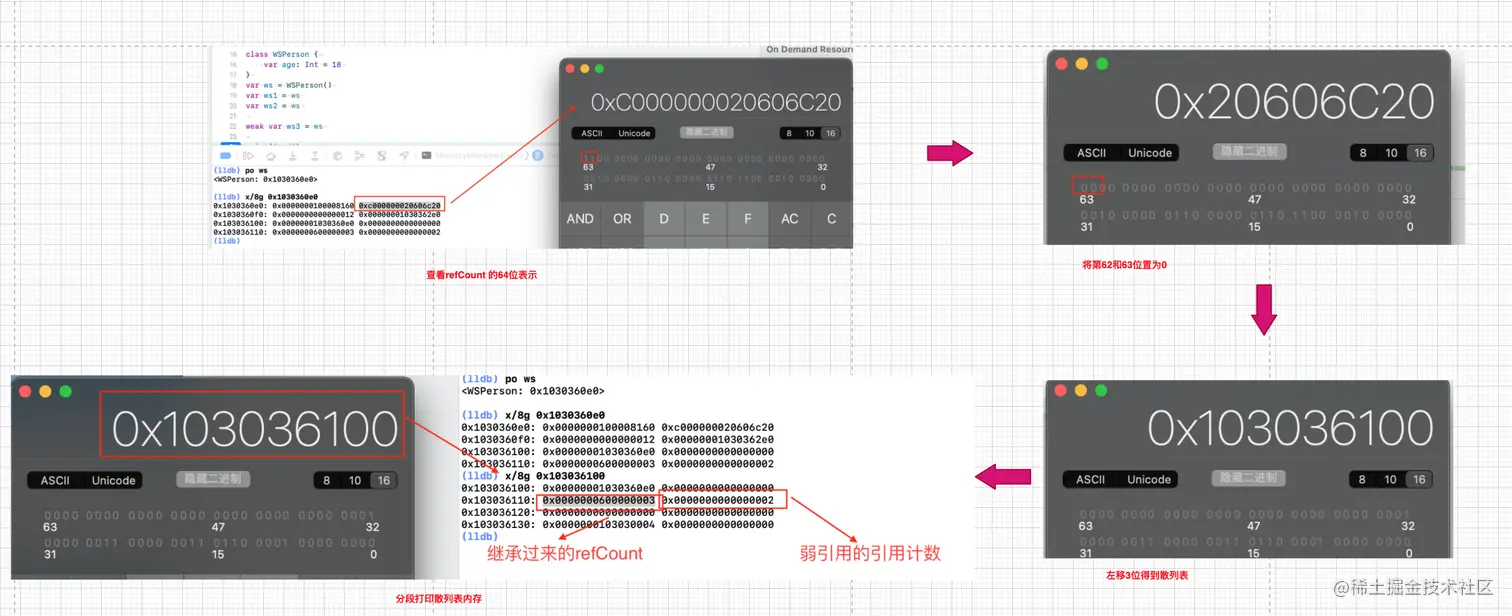

  • 下面去验证：

    截屏2022-01-06 11.28.29.png

    • 在打印的分块内存中，我们可以看到继承过来的强引用的引用计数，也就是3，而由于weakBits初始值是1，所以此时显示的弱引用值为2，得以验证

闭包的循环引用

  • 闭包的循环引用有如下案例：

    class WSPerson {
    var age: Int = 18
    var birthday: (() ->Void)?

    deinit {
        print("WSPerson deinit ~~~")
    }
}
func test() {
    let p = WSPerson()
    p.birthday = {
        p.age += 1
    }
    p.birthday!()
}
test()
    • 当test()函数执行完，WSPerson中的deinit(反初始化，相当于dealloc)并不会调用，因为p->birthday->p导致循环引用，可以使用weak和unowned来解决循环引用的问题

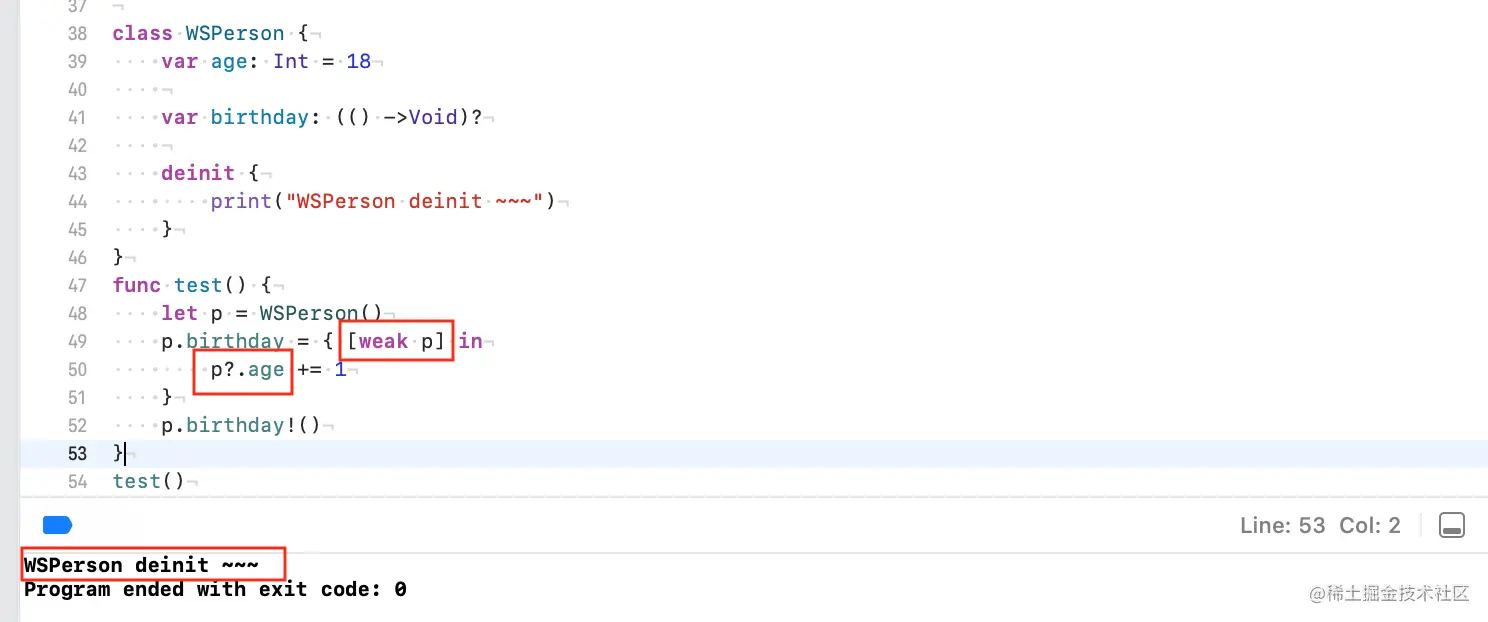

  • 使用weak：

    截屏2022-01-06 13.44.03.png

    • 使用weak后，发现deinit函数得以执行，所以解决了循环引用
    • 使用weak修饰后，变量变成可选类型，使用时 需要解包，写法上稍微有些麻烦

unowned(无主引用)

  • 使用unowned：

    截屏2022-01-06 13.47.42.png

    • 执行结果，deinit函数可以执行
    • unowned不允许被设置为nil，它是假定有值的，这一点与weak不同，它也不是强引用。
    • unowned由于总是假定有值，所以当对象释放后再调用的话会产生野指针。

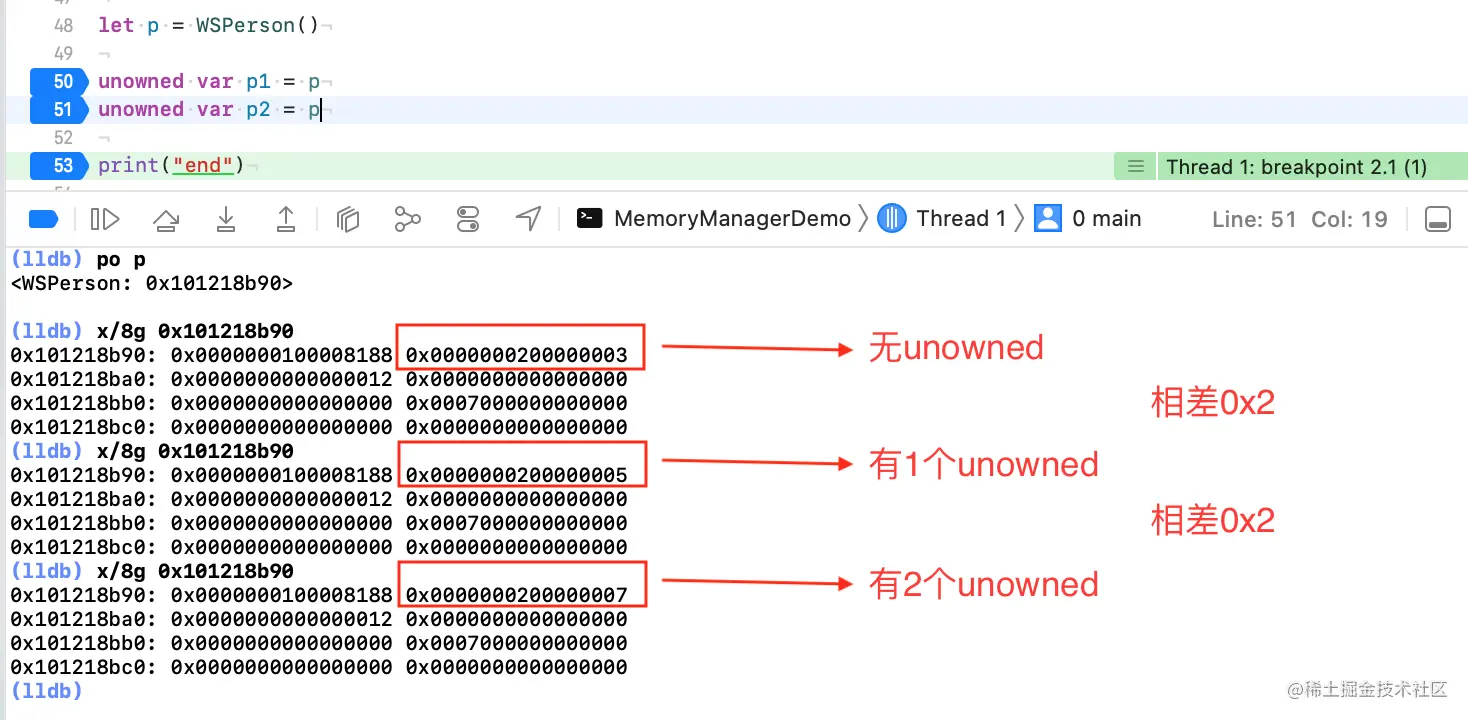

  • 在上面refCount分析中得知unownedRefCount类型的引用计数在1~31位，例子如下

    截屏2022-01-06 14.43.16.png

    • 由于unownedRefCount是从第一位开始，所以每增加一个，在16进制上增加0x2，在二进制上是0x10
    • 当没有unowned时，发现在第一位默认是1：

    截屏2022-01-06 14.49.17.png

    • 所以无主类型引用计数的个数，是UnownedRefCount值 减1

捕获列表

  • 在上面解决闭包循环引用时[xxx]的写法，叫做捕获列表，先来看看案例：

    var age : Int = 18
var height: CGFloat = 180

let clouse = { [age] in
    print(age)
    print(height)
}

age = 19
height = 190

clouse()

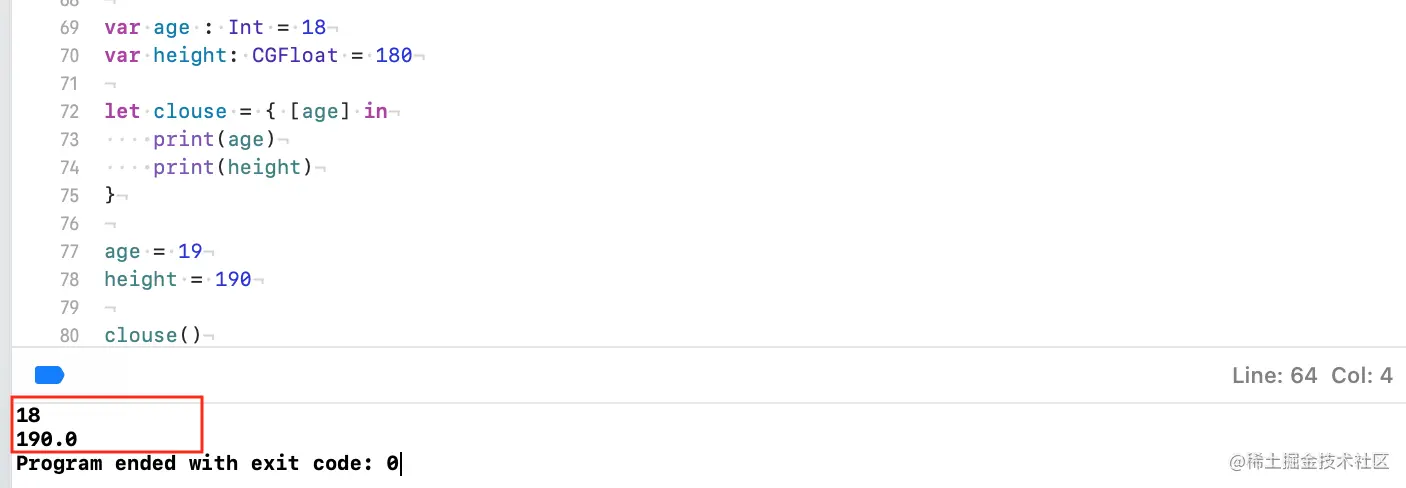

    • 打印结果如下：

    截屏2022-01-06 14.59.30.png

    • 结果捕获列表中的age在闭包中打印的是原始值，而height打印是最新值
      1. 对于捕获列表中的每个常量，闭包会利⽤周围范围内具有相同名称的常量或变量，来初始化捕获列表中定义的常量。
      1. 捕获列表中的变量是值拷贝，且不可修改
