有了网络IO知识之后,开始看java层面是如何来对多路复用器进行封装.

单线程版多路复用

import java.net.InetSocketAddress;
import java.nio.ByteBuffer;
import java.nio.channels.*;
import java.sql.ClientInfoStatus;
import java.util.Iterator;
import java.util.Set;

/**
 * Created by 祝程 on 12/25/21.
 */
public class MultiSingleThread {

    private ServerSocketChannel server;
    /**
     * 一个多路复用器的抽象， 底层可能是 select poll epoll
     */
    private Selector selector;

    private void initServer() {
        try {
            // 对应的系统调用是  socket = fd6
            server = ServerSocketChannel.open();
            server.configureBlocking(false);
            // 对应的系统调用是  bind(fd6,9090) && listen(fd6)
            server.bind(new InetSocketAddress(9090));

            /**
             * 如果是
             * select poll 则是在jvm层面开辟一个空间
             * epoll 则 调用系统调用的 epoll_create=fd4 开辟内核空间
             */
            selector = Selector.open();
            /**
             * 如果是 select poll 则 把 这个 文件描述符放入jvm空间
             * 如果是 epoll 则调用  epoll_ctl(fd4,fd6,read)
             */
            server.register(selector, SelectionKey.OP_ACCEPT);
        } catch (Exception e) {

        }
    }

    public void start() {
        initServer();
        System.out.println("server start");
        try {
            while (true) {
                Set<SelectionKey> keys = selector.keys();
                System.out.println("keysize....." + keys.size());

                /**
                 * 如果是 select poll 就是把 jvm里面的文件描述符传入到内核
                 * 内核做遍历之后返回一共有几个可以读写  select(fds)  poll(fds)
                 * 如果是 epoll 则是调用 epoll_wait 内核把链表空间的文件描述符返回
                 */
                while (selector.select(500) > 0) {
                    // 返回了有状态的 fd集合
                    Set<SelectionKey> selectionKeys = selector.selectedKeys();
                    Iterator<SelectionKey> iter = selectionKeys.iterator();
                    while (iter.hasNext()) {
                        SelectionKey key = iter.next();
                        iter.remove();
                        /**
                         * 有数据的文件描述符可能是服务端的fd 那么就需要处理新的客户端链接
                         * 也有可能是客户端链接产生的数据，那么就需要进行业务处理
                         */
                        if (key.isReadable()) {
                            handlerRead(key);
                        } else if (key.isAcceptable()) {
                            handlerAccept(key);
                        }
                    }
                }
            }
        } catch (Exception e) {

        }
    }


    /**
     * 处理服务端收到的客户端链接请求
     *
     * @param key
     * @throws Exception
     */
    private void handlerAccept(SelectionKey key) throws Exception {
        // 收到新的客户端链接，需要把这个客户端注册到多路复用器中
        ServerSocketChannel channel = (ServerSocketChannel) key.channel();
        SocketChannel client = channel.accept();
        client.configureBlocking(false);
        ByteBuffer buf = ByteBuffer.allocate(8096);
        client.register(selector, SelectionKey.OP_READ, buf);
        System.out.println("新客户端链接" + client.getRemoteAddress());
    }

    /**
     * 处理客户端发送来的数据
     *
     * @param key
     * @throws Exception
     */
    private void handlerRead(SelectionKey key) throws Exception {
        SocketChannel client = (SocketChannel) key.channel();

        ByteBuffer byteBuffer = (ByteBuffer) key.attachment();
        byteBuffer.clear();
        while (true) {
            int read = client.read(byteBuffer);
            if (read > 0) {
                // 客户端发什么就往回写什么，这是属于具体业务范畴
                byteBuffer.flip();
                while (byteBuffer.hasRemaining()) {
                    client.write(byteBuffer);
                }
                byteBuffer.clear();
            } else if (read == 0) {
                break;
            } else {
                client.close();
                break;
            }
        }

    }

    public static void main(String[] args) {
        new MultiSingleThread().start();
    }
}

额外补充, 客户端断开,但是服务端没有close client会怎么样

客户端启动

首先以 poll 的方式启动服务器

strace -ff -o poll java -Djava.nio.channels.spi.SelectorProvider=sun.nio.ch.PollSelectorProvider MultiSingleThread

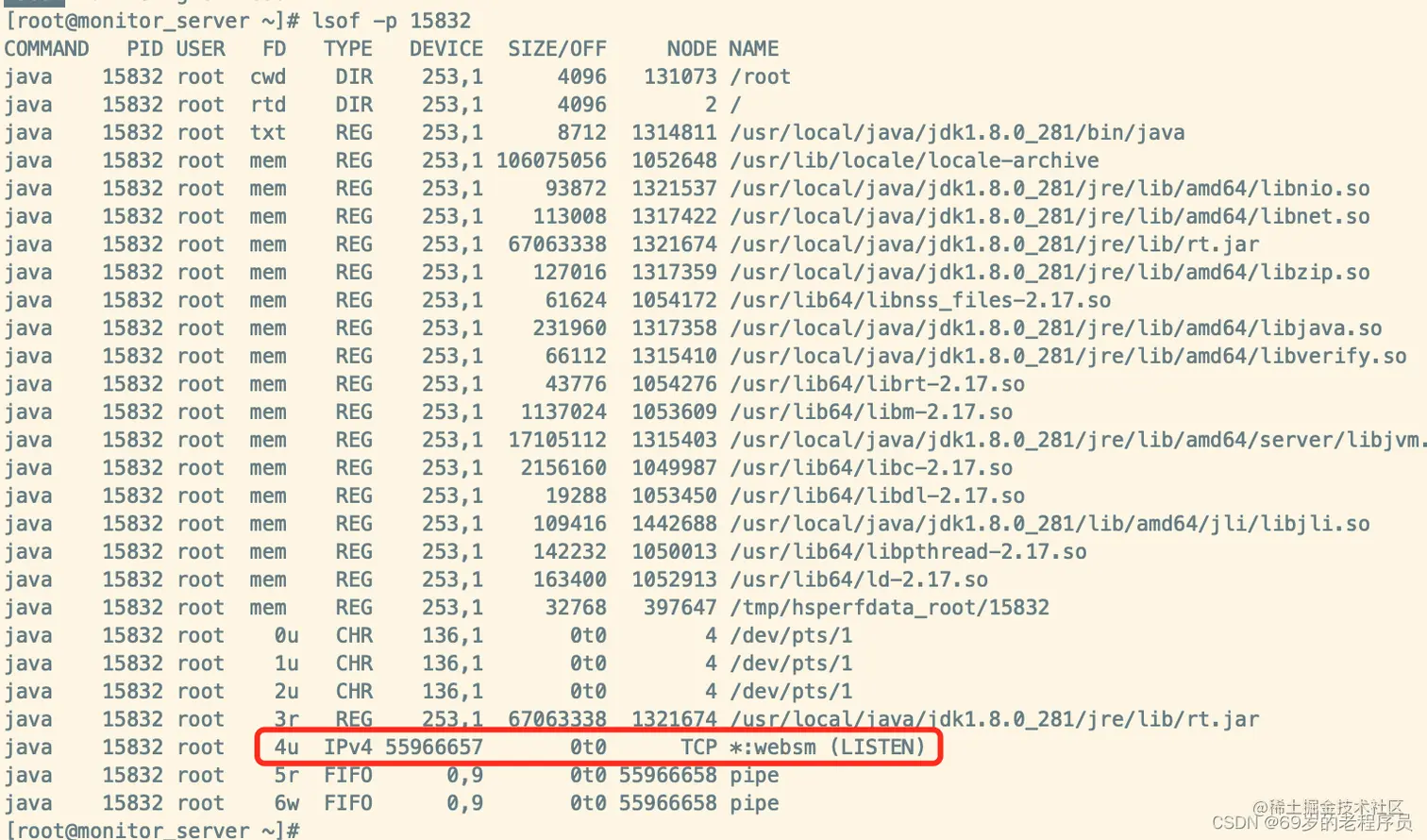

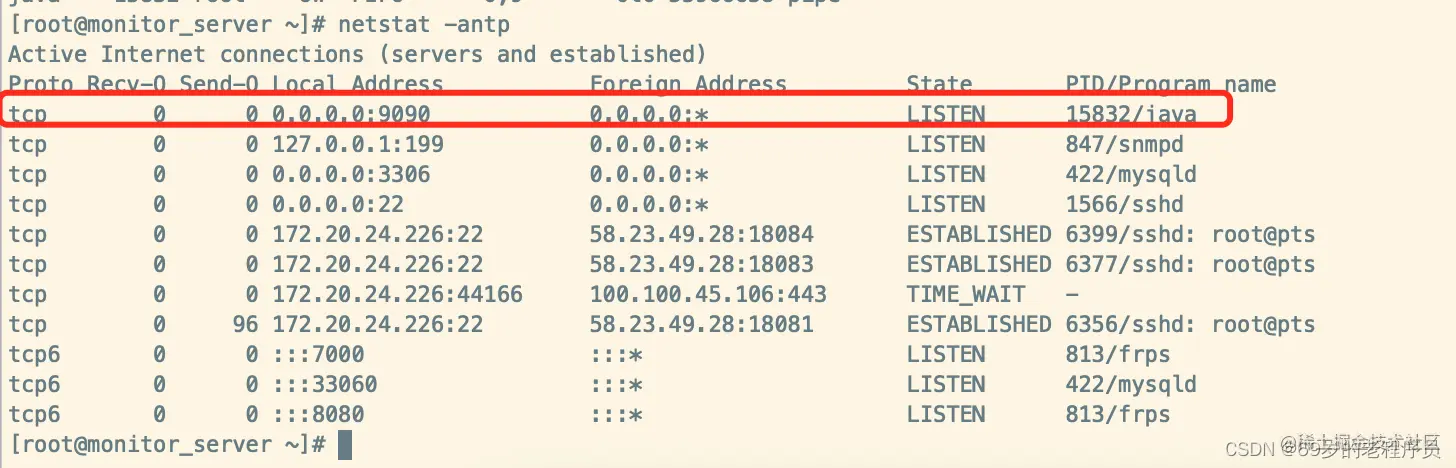

查看服务端的文件描述符 4号对应的是服务端的serversocket的文件描述符. 在这里插入图片描述查看网络状态,也可以看到9090正在被监听 推论当前系统调用

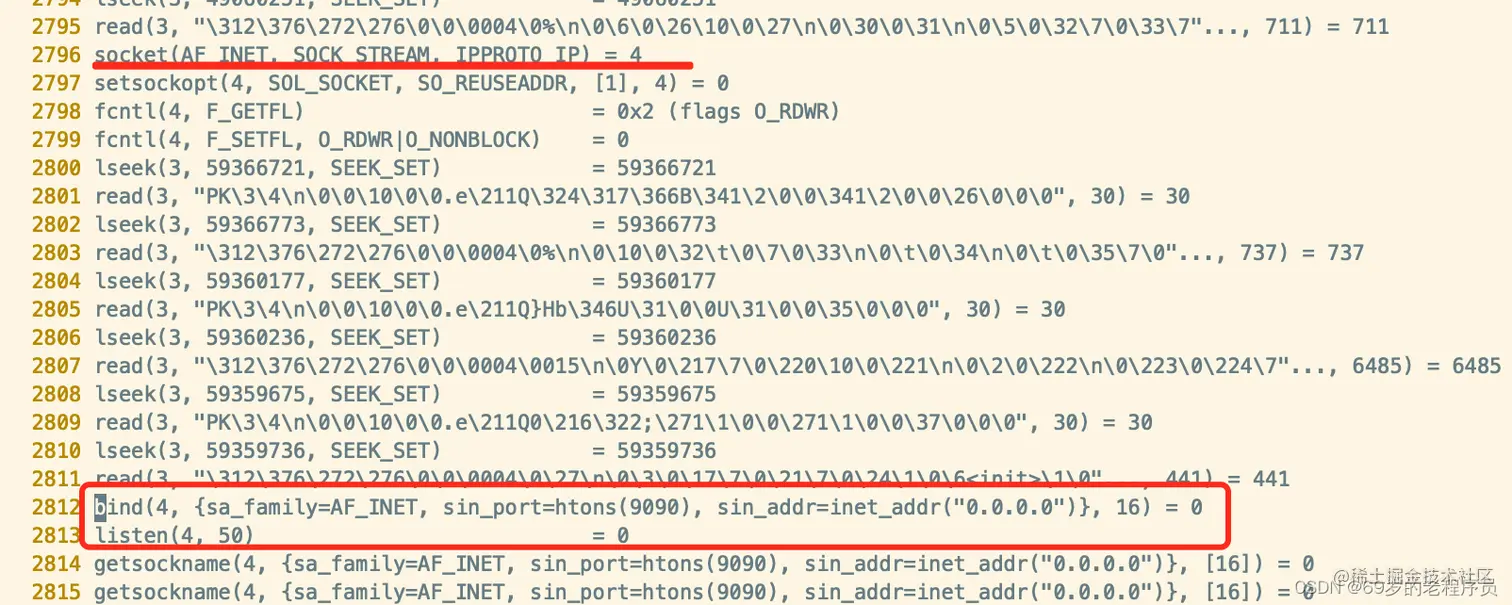

socket() = 4
bind(4,9090)
listen(4)

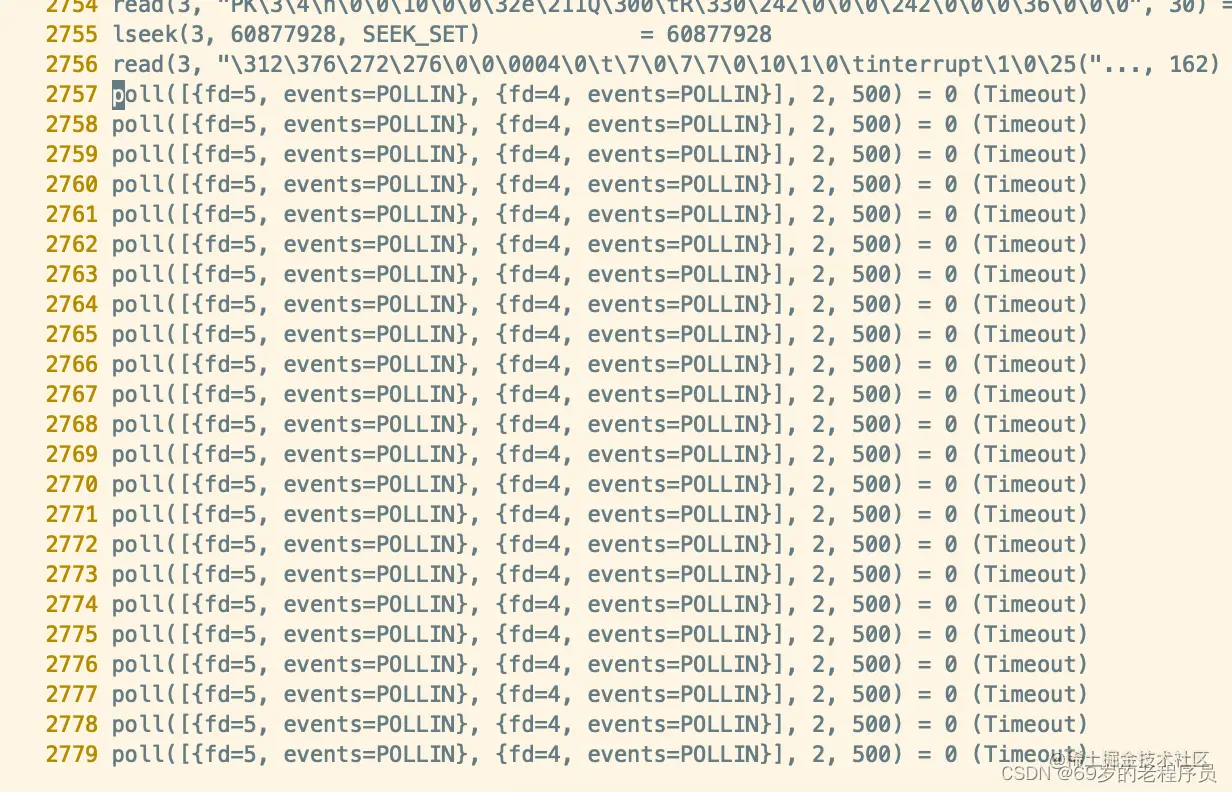

不断的循环 poll(4)

客户端链接

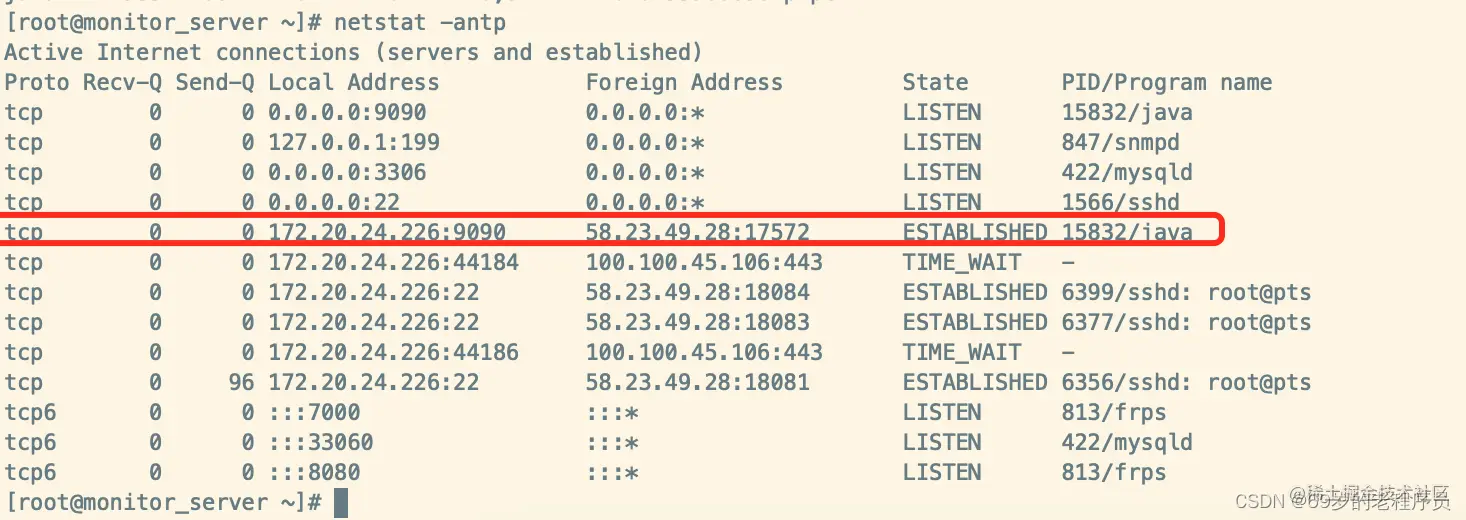

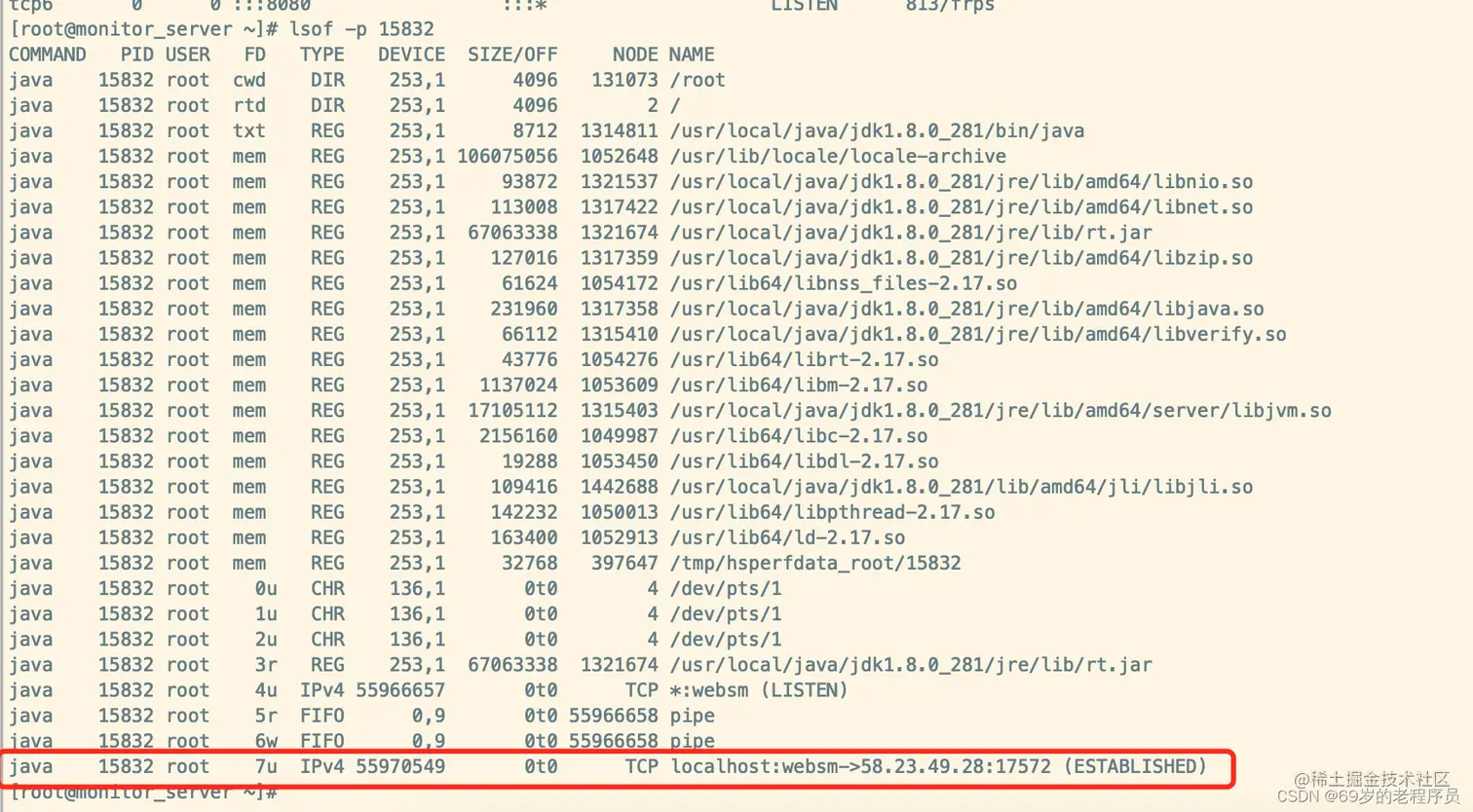

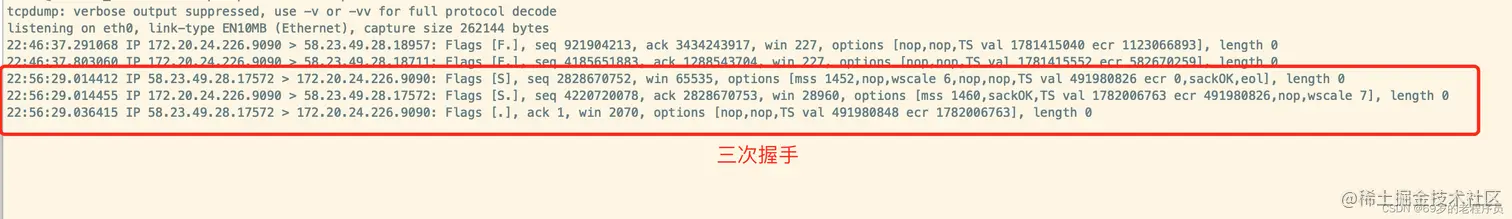

看到三次握手在这里插入图片描述网络状态看到服务端和客户端建立连接查看服务端的文件描述符,发现多了一个 7 就是对于客户端这个socket的文件描述符 系统调用推断

poll 返回了一个 4,然后 accept(4) = 7 . 表示serversocket4返回数据,然后读取4返回了一个文件描述符7
因为是poll 所以 java层面把7存在了jvm空间,接下来就是继续重复调用 poll,只是里面的fd多了7 验证通过

客户端登出

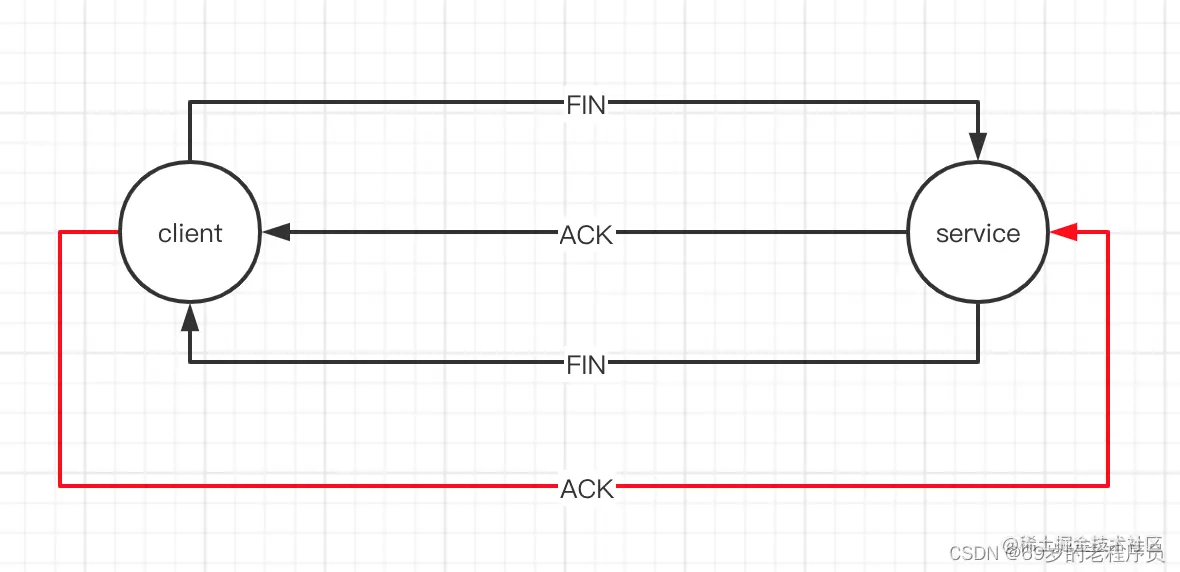

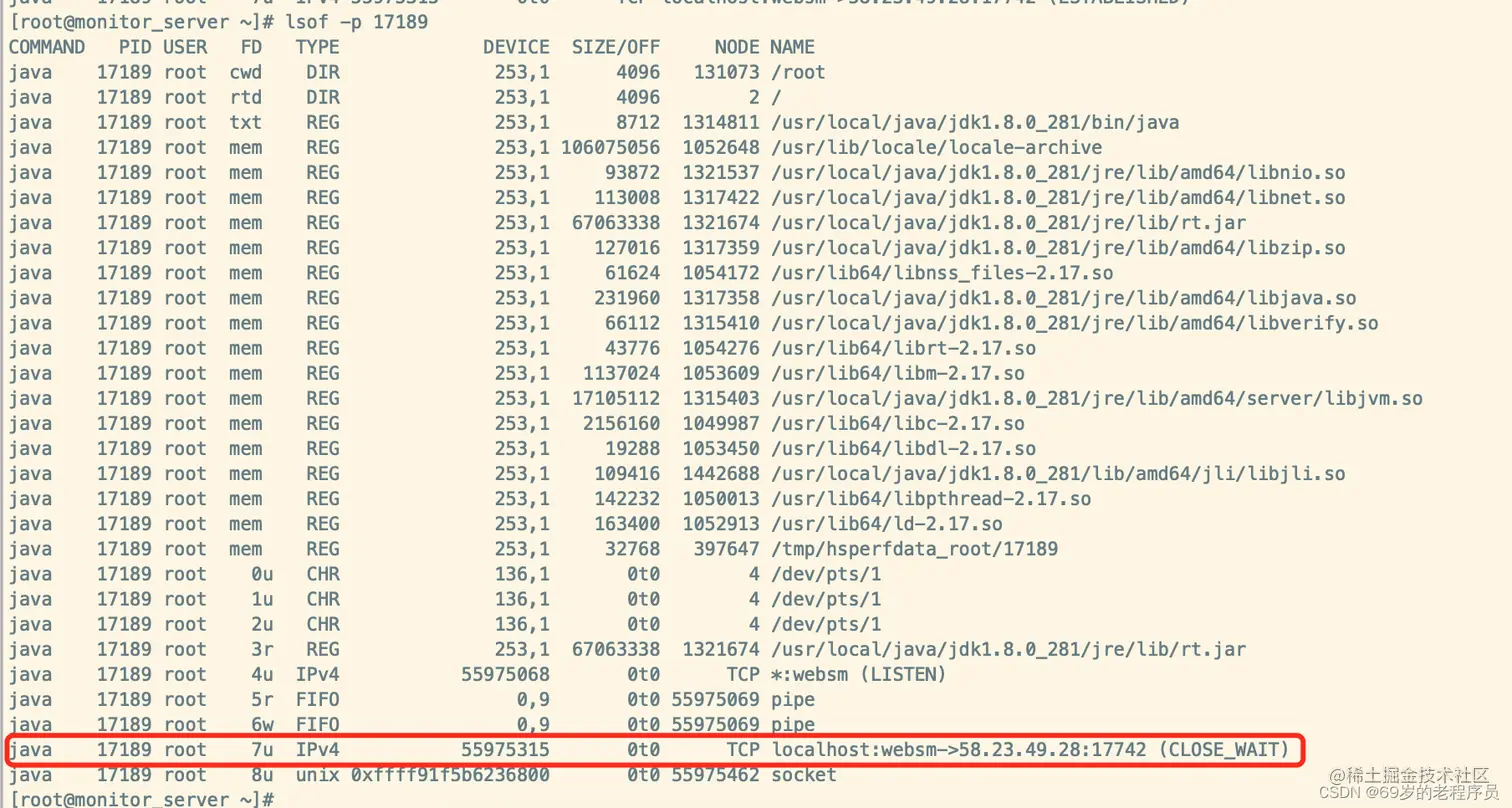

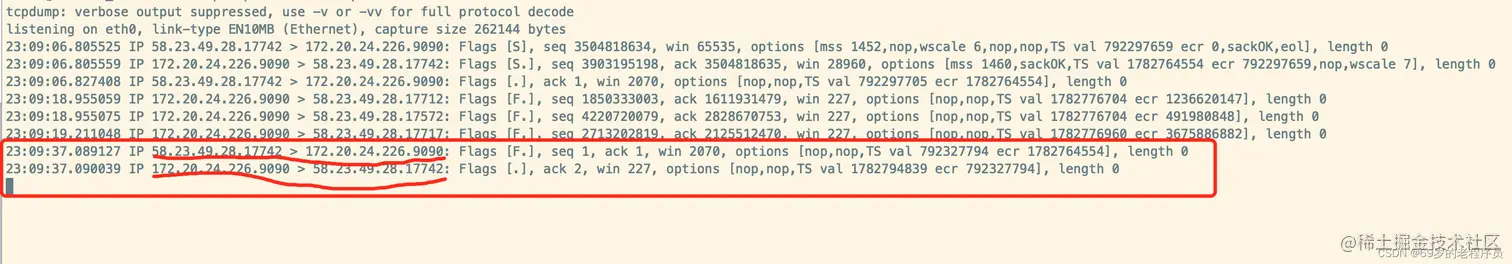

网络抓包看到客户端给服务端发送了一个 fin 服务端回了一个fin之后就结束了在这里插入图片描述查看服务端文件描述符状态,看到7的状态变成 CLOSE_WAIT 网络状态也可以看到变为 CLOSE_WAIT 并且服务端一直在空轮询系统调用,不断读取到文件描述符7上面的空,因为服务端没有处理这个事件,所以一直被读取.

CLOSE_WAIT 含义

当一方收到了 FIN 请求之后,状态就会变成 CLOSE_WAIT, 自己如果也发出 FIN请求就会关闭该socket

TIME_WAIT 含义

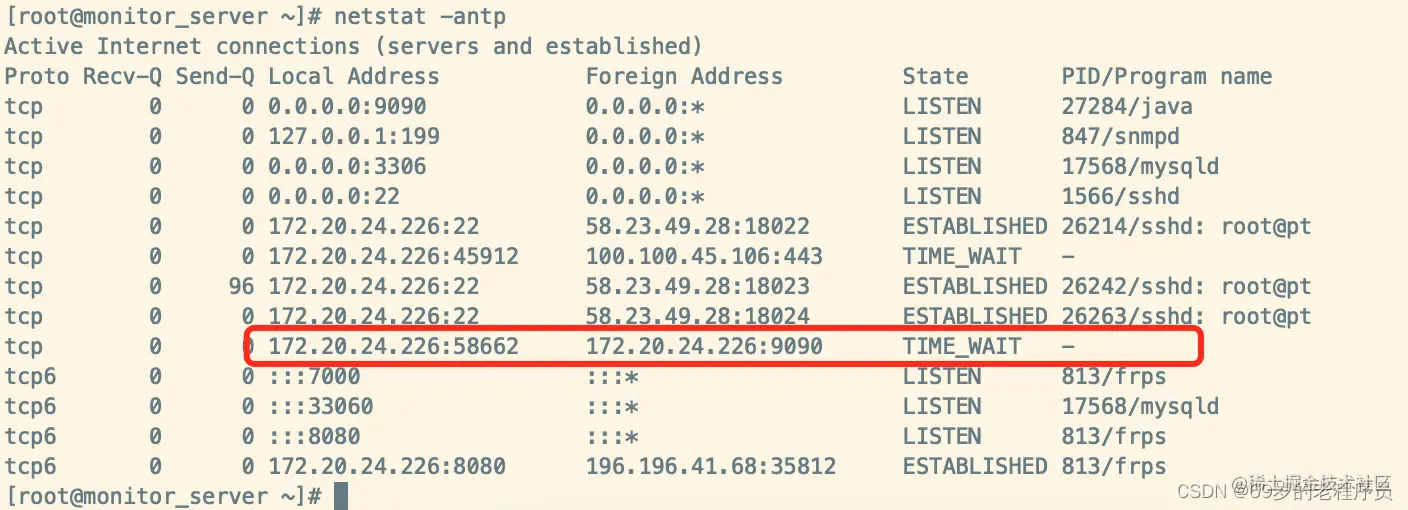

当服务端开启了 client.close() 之后, 再次测试链接断开.发现客户端产生了 TIME_WAIT状态在这里插入图片描述客户端断开链接的过程如下,当客户端最后一次发送ACK的时候服务端直接关闭资源了,但是客户端不知道这个ack有没有到达服务端,所以等待两倍的MSL,自己到服务端最大一次MSL,服务端来最长一次MSL,超过这个时间就表示请求肯定送达了 在这里插入图片描述

TIME_WAIT影响

当一个客户端处于短链接场景中,建立一个socket发送一个请求然后马上断开.然后再建立请求.这时候 客户端 的socket可能有大量的处于 TIME_WAIT 状态的socket,这种socket也是不能被重复使用的.

epoll方式的调用流程

socket bind listen 都不变

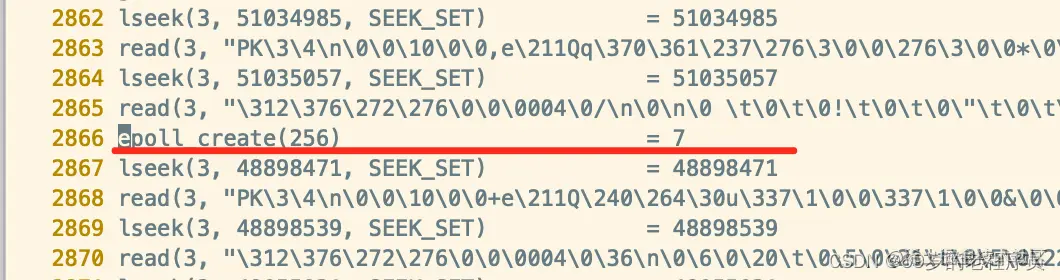

内核中开辟一个空间,文件描述符7来表示
把4放到7的空间中,然后开始监听7

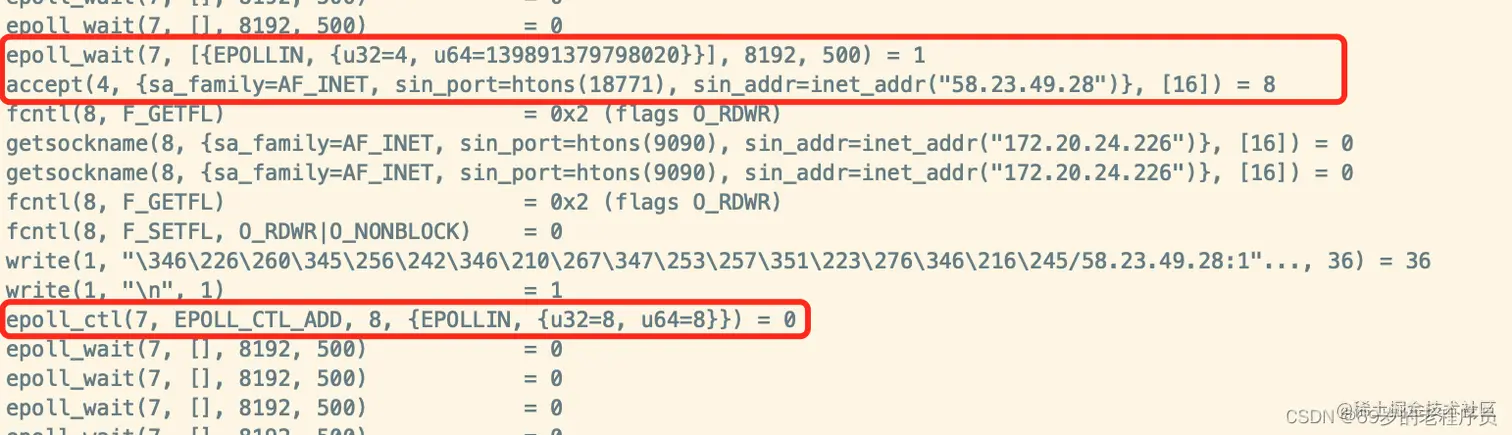

客户端链接服务端后. epoll把7空间里面的 红黑树里面的4 挪到了链表里面, 调用epoll_wait 发现链表里面有数据,就返回了4的文件描述符. accept 4 读取到了客户端链接 8. 再把8用 epoll_ctl 放入红黑树7中

write 事件

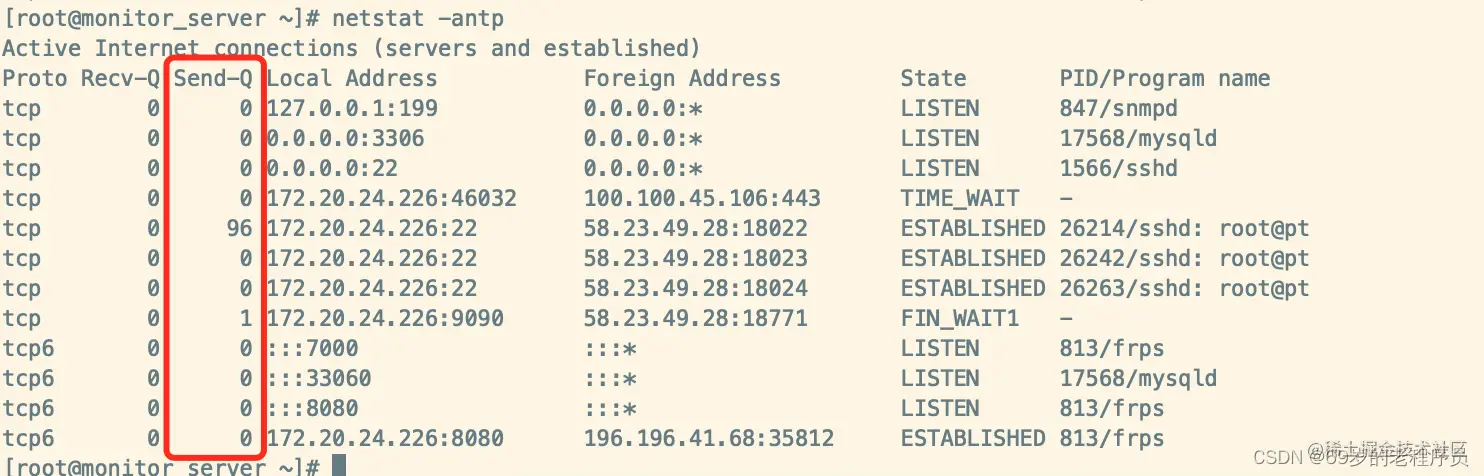

之前的模型里面都只是处理 accept 事件和 read事件. 分别表示有新的客户端建立连接和已有客户端发送来数据. write事件的响应只依赖于 socket里面的 send-Q 是不是可以写入在这里插入图片描述 所以注册write监听的事件时机是基于业务的 在之前的模型里面读取到了事件之后马上就对client进行了写操作,实际场景中读写可能是分离的.先读取到数据之后,觉得可以写了之后 再注册写事件,下次轮询就判断 send-Q 是不是可以写入,如果可以写入就进行写入操作.

多线程版多路复用器

在单线程的版本里面 读写操作可能包含很多业务逻辑 如果一个连接是处于一个耗时操作那么所有其他的连接都得等待. 所以设计一个模型是主线程处理连接任务,当有读写请求的时候放到子线程中处理.

import java.net.InetSocketAddress;
import java.nio.ByteBuffer;
import java.nio.channels.*;
import java.util.Iterator;
import java.util.Set;
/**
 * Created by 祝程 on 12/26/21.
 */
public class MultiThread {
    private ServerSocketChannel server;
    /**
     * 一个多路复用器的抽象， 底层可能是 select poll epoll
     */
    private Selector selector;
    private void initServer() {
        try {
            // 对应的系统调用是  socket = fd6
            server = ServerSocketChannel.open();
            server.configureBlocking(false);
            // 对应的系统调用是  bind(fd6,9090) && listen(fd6)
            server.bind(new InetSocketAddress(9090));
            /**
             * 如果是
             * select poll 则是在jvm层面开辟一个空间
             * epoll 则 调用系统调用的 epoll_create=fd4 开辟内核空间
             */
            selector = Selector.open();
            /**
             * 如果是 select poll 则 把 这个 文件描述符放入jvm空间
             * 如果是 epoll 则调用  epoll_ctl(fd4,fd6,read)
             */
            server.register(selector, SelectionKey.OP_ACCEPT);
        } catch (Exception e) {

        }
    }
    public void start() {
        initServer();
        System.out.println("server start");
        try {
            while (true) {
                Set<SelectionKey> keys = selector.keys();

                /**
                 * 如果是 select poll 就是把 jvm里面的文件描述符传入到内核
                 * 内核做遍历之后返回一共有几个可以读写  select(fds)  poll(fds)
                 * 如果是 epoll 则是调用 epoll_wait 内核把链表空间的文件描述符返回
                 */
                while (selector.select(500) > 0) {

                    // 返回了有状态的 fd集合
                    Set<SelectionKey> selectionKeys = selector.selectedKeys();
                    Iterator<SelectionKey> iter = selectionKeys.iterator();
                    while (iter.hasNext()) {
                        SelectionKey key = iter.next();
                        iter.remove();
                        /**
                         * 有数据的文件描述符可能是服务端的fd 那么就需要处理新的客户端链接
                         * 也有可能是客户端链接产生的数据，那么就需要进行业务处理
                         */
                        if (key.isReadable()) {
                            key.cancel();
                            handlerRead(key);
                        } else if (key.isAcceptable()) {
                            handlerAccept(key);
                        }else if (key.isWritable()){
                            key.cancel();
                            handlerWrite(key);
                        }
                    }
                }
            }
        } catch (Exception e) {
            System.out.println("dd");
        }
        System.out.println("ds");
    }

    /**
     * 处理写事件。
     * 只要send-Q是空的就是可以写
     * @param key
     * @throws Exception
     */
    private void handlerWrite(SelectionKey key)throws Exception{
        new Thread(()->{
            try {
                System.out.println("write");
                ByteBuffer buffer = (ByteBuffer) key.attachment();
                buffer.flip();
                SocketChannel client = (SocketChannel) key.channel();
                client.write(buffer);
                buffer.clear();
                client.register(selector,SelectionKey.OP_READ,buffer);
            }catch (Exception e){

            }
        }).start();
    }
    /**
     * 处理服务端收到的客户端链接请求
     *
     * @param key
     * @throws Exception
     */
    private void handlerAccept(SelectionKey key) throws Exception {
        // 收到新的客户端链接，需要把这个客户端注册到多路复用器中
        ServerSocketChannel channel = (ServerSocketChannel) key.channel();
        SocketChannel client = channel.accept();
        client.configureBlocking(false);
        ByteBuffer buf = ByteBuffer.allocate(8096);
        client.register(selector, SelectionKey.OP_READ, buf);
        System.out.println("新客户端链接" + client.getRemoteAddress());
    }

    /**
     * 处理客户端发送来的数据
     *
     * @param key
     * @throws Exception
     */
    private void handlerRead(SelectionKey key) throws Exception {
        new Thread(()->{
            try {
                SocketChannel client = (SocketChannel) key.channel();

                ByteBuffer byteBuffer = (ByteBuffer) key.attachment();
                byteBuffer.clear();
                while (true) {
                    int read = client.read(byteBuffer);
                    if (read > 0) {
                        // 客户端发什么就往回写什么，这是属于具体业务范畴
                        client.register(selector,SelectionKey.OP_WRITE,byteBuffer);
                    } else if (read == 0) {
                        break;
                    } else {
                        client.close();
                        break;
                    }
                }
            }catch (Exception e){

            }

        }).start();
    }
    public static void main(String[] args) {
        new MultiThread().start();
        System.out.println("dsd");
    }
}

上面的模型属于单 selector 多线程版本. selector取到 fd之后开辟线程来处理业务,不阻塞对selector的轮询. 但是这个模型有一个缺点是: 因为 handlerRead 和 handlerWrite 都是在子线程当中,主线程下次轮询可能子线程的这个fd还没有处理完成, 内核中还是有相应的标志位,就可能导致重复消费. 所以需要不断的 key.cancel(); 然后在处理完读写请求之后再重新注册回selector. 这样就造成了很多的 ==系统调用==

多selector多线程模型

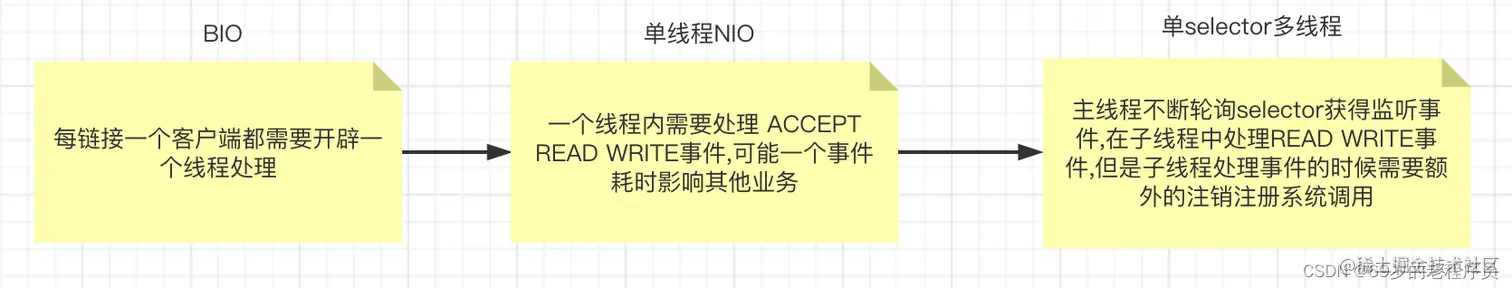

我们再来重新回想一下模型的推导过程. 在这里插入图片描述多selector多线程模型的好处就是,既利用了多核cpu增加处理速度,又不会需要额外的 注销注册系统调用. ==创建多个 selector每个selector里面是单线程.== 多selector多线程模型代码

import java.net.InetSocketAddress;
import java.nio.ByteBuffer;
import java.nio.channels.SelectionKey;
import java.nio.channels.Selector;
import java.nio.channels.ServerSocketChannel;
import java.nio.channels.SocketChannel;
import java.util.Iterator;
import java.util.Set;

/**
 * Created by 祝程 on 12/27/21.
 * 多selector模型
 */
public class MultiSelector {
    private Selector mainSelector;
    private Selector selector01;
    private Selector selector02;

    private void initServer() throws Exception {
        mainSelector = Selector.open();
        selector01 = Selector.open();
        selector02 = Selector.open();

        ServerSocketChannel server = ServerSocketChannel.open();
        server.bind(new InetSocketAddress(9090));
        server.configureBlocking(false);
        server.register(mainSelector, SelectionKey.OP_ACCEPT);
        new Thread(() -> {
            while (true) {
                try {
                    while (selector01.select(500) > 0) {
                        System.out.println("selector01监听到事件" + selector01.keys().size());
                        Set<SelectionKey> keys = selector01.selectedKeys();
                        Iterator<SelectionKey> iter = keys.iterator();
                        while (iter.hasNext()) {
                            SelectionKey key = iter.next();
                            iter.remove();
                            if (key.isReadable()) {
                                handlerRead(key);
                            } else if (key.isWritable()) {
                                handlerWrite(key);
                            }
                        }
                    }
                } catch (Exception e) {
                    System.out.println("f");
                }

            }
        }).start();
        new Thread(() -> {
            while (true) {
                try {
                    while (selector02.select(500) > 0) {
                        Set<SelectionKey> keys = selector02.selectedKeys();
                        Iterator<SelectionKey> iter = keys.iterator();
                        while (iter.hasNext()) {
                            SelectionKey key = iter.next();
                            SocketChannel client = (SocketChannel) key.channel();
                            ByteBuffer byteBuffer = (ByteBuffer) key.attachment();
                            if (key.isReadable()) {
                                handlerRead(key);
                            } else if (key.isWritable()) {
                                handlerWrite(key);
                            }
                        }
                    }
                } catch (Exception e) {

                }

            }
        }).start();
        System.out.println("server up 9090");
    }


    /**
     * 处理客户端发送来的数据
     *
     * @param key
     * @throws Exception
     */
    private void handlerRead(SelectionKey key) throws Exception {
        SocketChannel client = (SocketChannel) key.channel();

        ByteBuffer byteBuffer = (ByteBuffer) key.attachment();
        byteBuffer.clear();
        while (true) {
            int read = client.read(byteBuffer);
            if (read > 0) {
                // 客户端发什么就往回写什么，这是属于具体业务范畴
                byteBuffer.flip();
                client.register(key.selector(),SelectionKey.OP_WRITE,byteBuffer);
            } else if (read == 0) {
                break;
            } else {
                client.close();
                key.cancel();
                break;
            }
        }

    }

    private void handlerWrite(SelectionKey key) throws Exception {
        System.out.println("线程--" + Thread.currentThread().getName() + "收到write请求，开始写入");

        ByteBuffer buffer = (ByteBuffer) key.attachment();
        buffer.flip();
        SocketChannel client = (SocketChannel) key.channel();
        client.write(buffer);
        buffer.clear();

        key.cancel();
    }

    private void start() throws Exception {
        initServer();
        int i = 0;
        while (true) {

            while (mainSelector.select(1000) > 0) {

                Set<SelectionKey> keys = mainSelector.selectedKeys();
                Iterator<SelectionKey> iter = keys.iterator();
                while (iter.hasNext()) {

                    SelectionKey key = iter.next();
                    iter.remove();
                    ServerSocketChannel channel = (ServerSocketChannel) key.channel();
                    SocketChannel client = channel.accept();
                    client.configureBlocking(false);
                    /**
                     * 分发到不同的selector中
                     */
                    ByteBuffer buffer = ByteBuffer.allocate(8096);
                    if (i % 2 == 0) {
                        System.out.println("线程--" + Thread.currentThread().getName() + "收到accept请求，开始分发 selector01");
                        client.register(selector01, SelectionKey.OP_READ, buffer);
                    } else {
                        System.out.println("线程--" + Thread.currentThread().getName() + "收到accept请求，开始分发 selector02");
                        client.register(selector02, SelectionKey.OP_READ, buffer);
                    }
                }
            }
        }
    }

    public static void main(String[] args) throws Exception {

        new MultiSelector().start();
    }

}

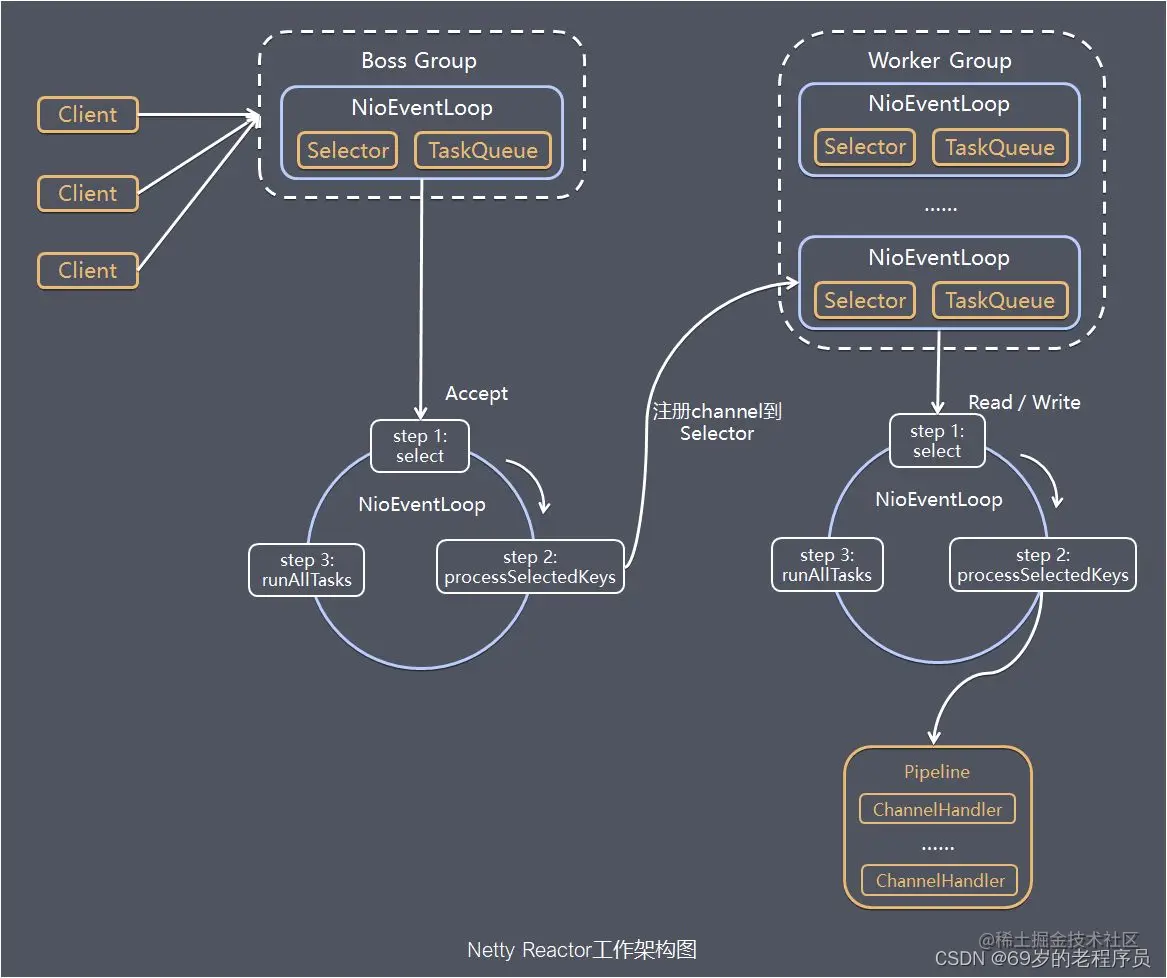

架构图在这里插入图片描述上面的架构图和netty的架构图就有那么一点意思了.

在这里插入图片描述

从NIO到Netty
