ZYNQ基于AXI协议的PWM IP核设计

391 阅读1分钟

1 PWM IP设计(PS为Master,PL为Slave)

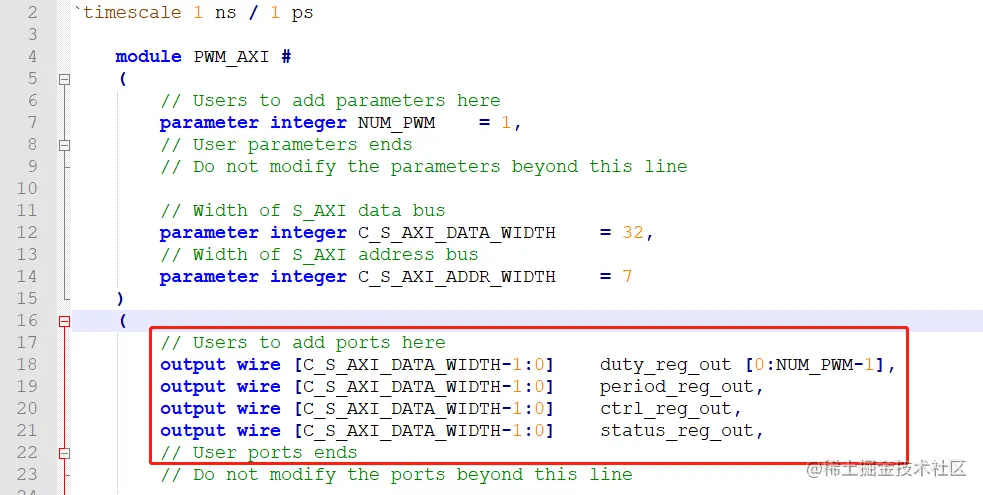

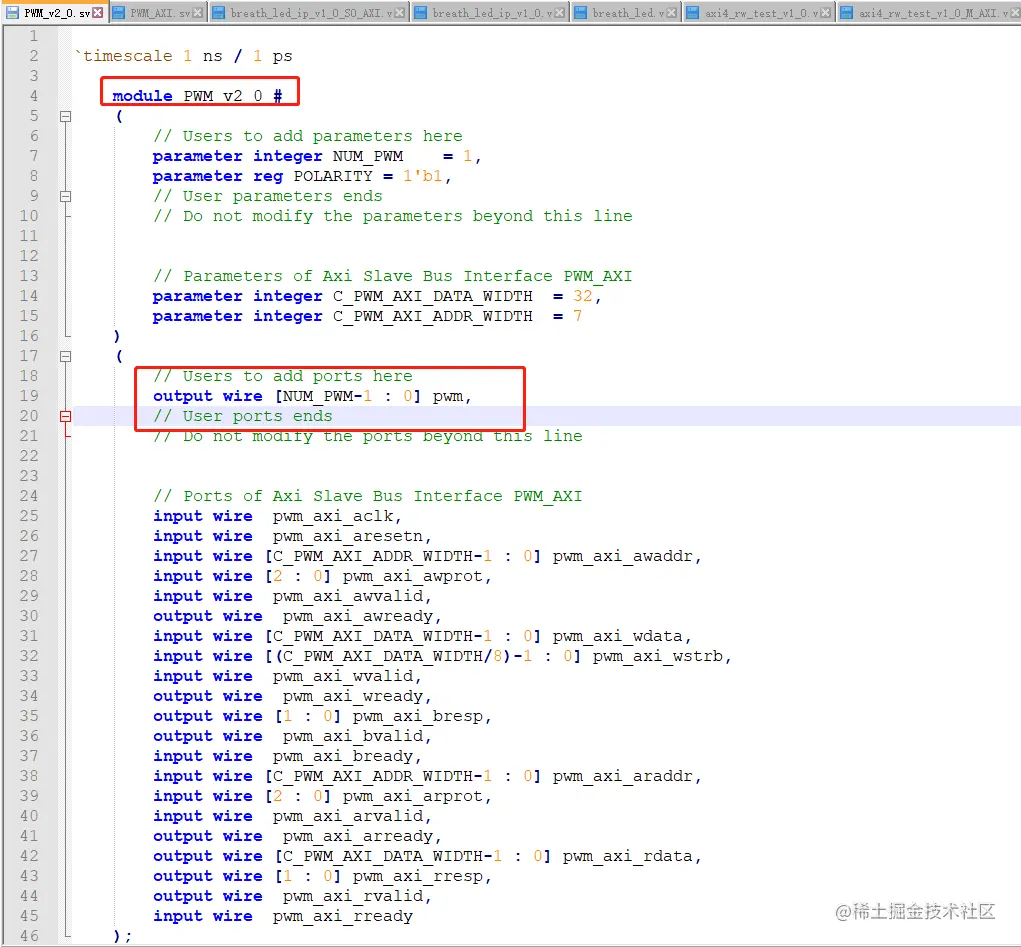

1.1 PWM顶层IP模块,内部例化AXI协议模块

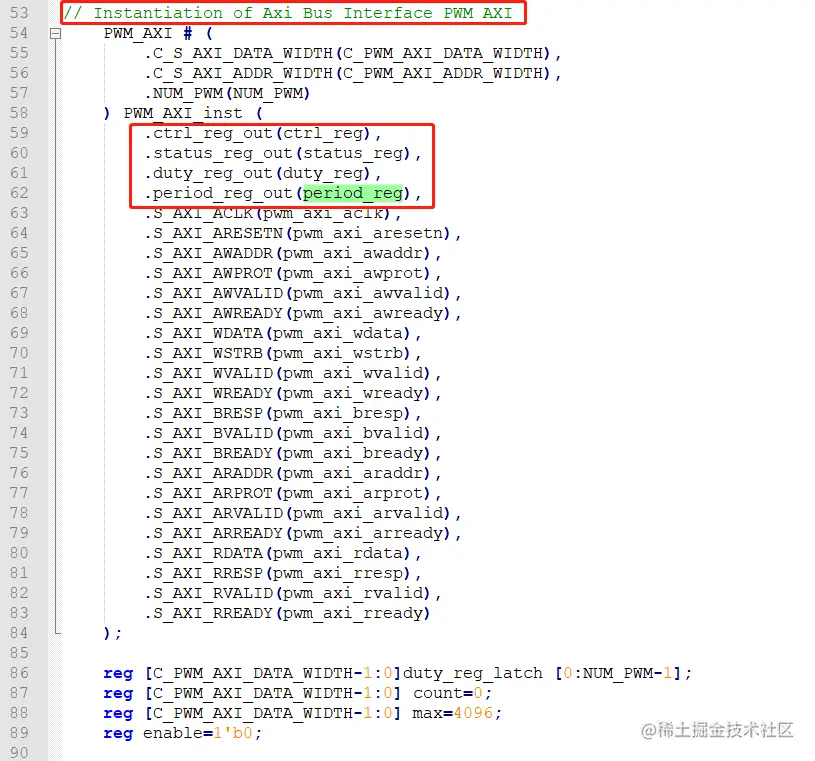

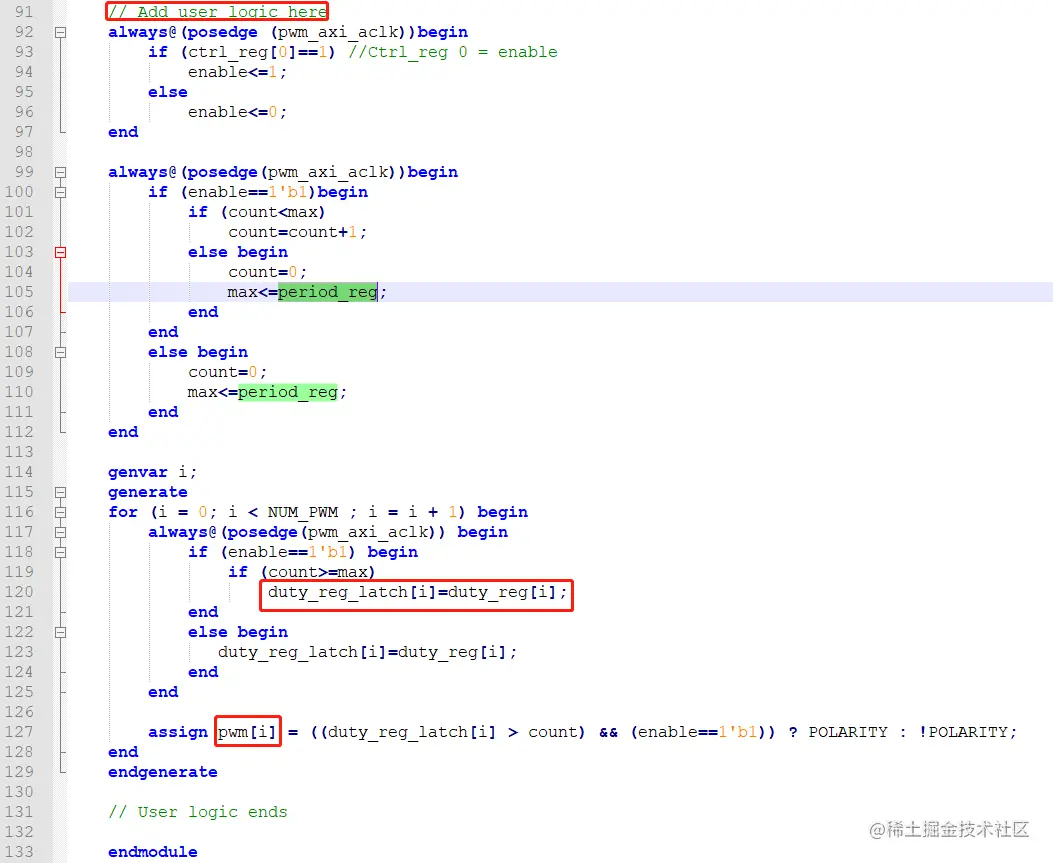

  • PS侧通过AXI总线,向PL发送控制信号,PL侧读取控制信号,发过来输出到4个寄存器中,进而控制PWM信号,同时PS侧与PL侧通信是握手协议(VALID与READY) image.png image.png

1.2 AXI协议模块

image.png image.png

1.3 SDK设计

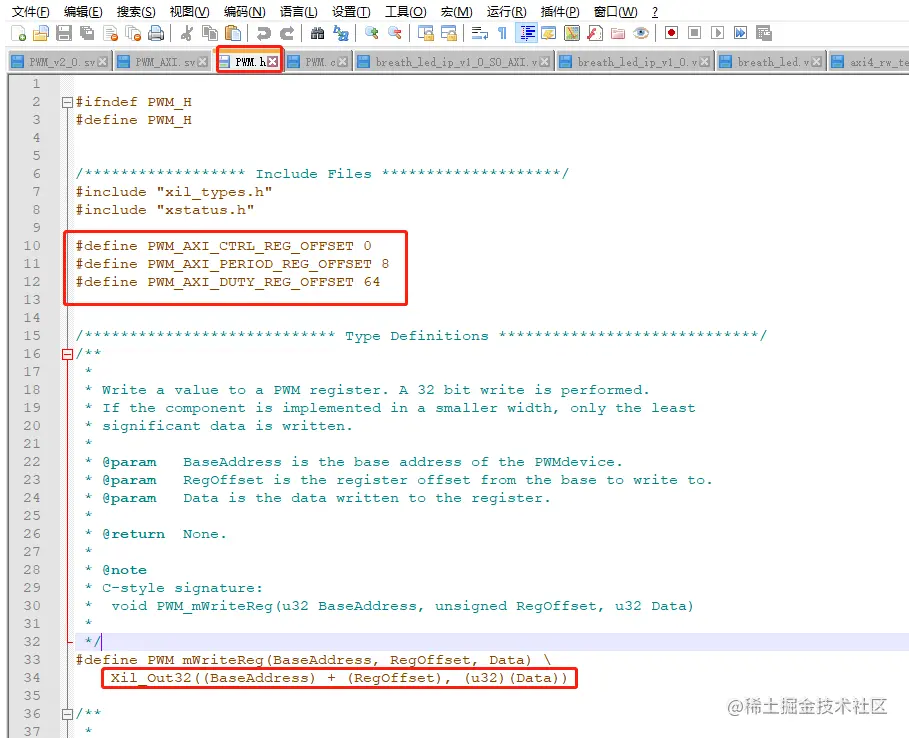

  • PWM.h image.png image.png

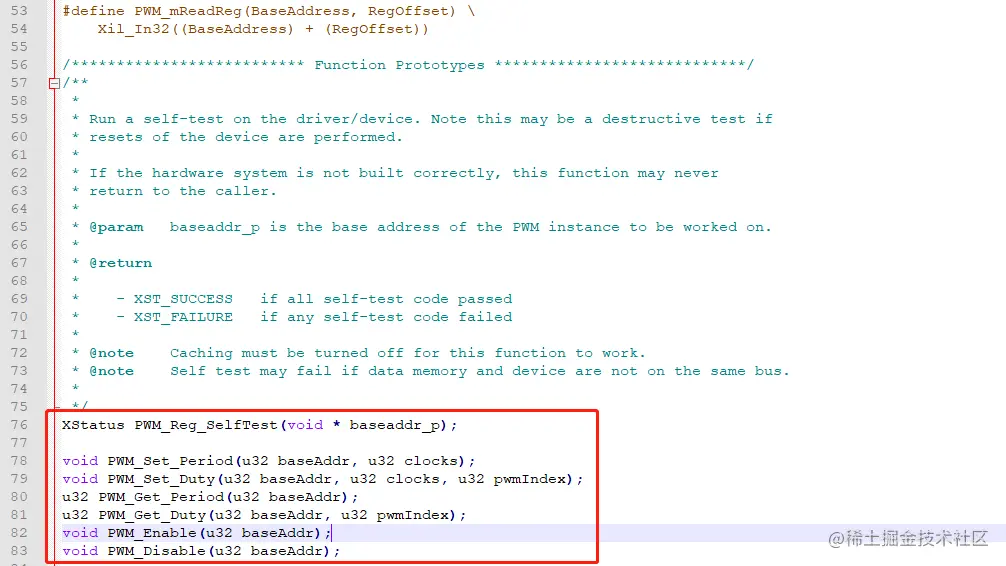

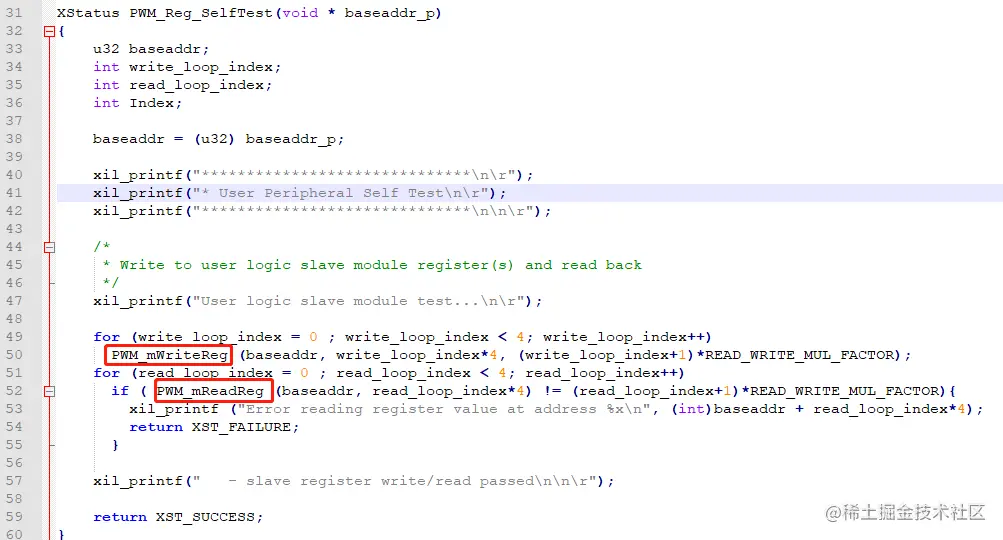

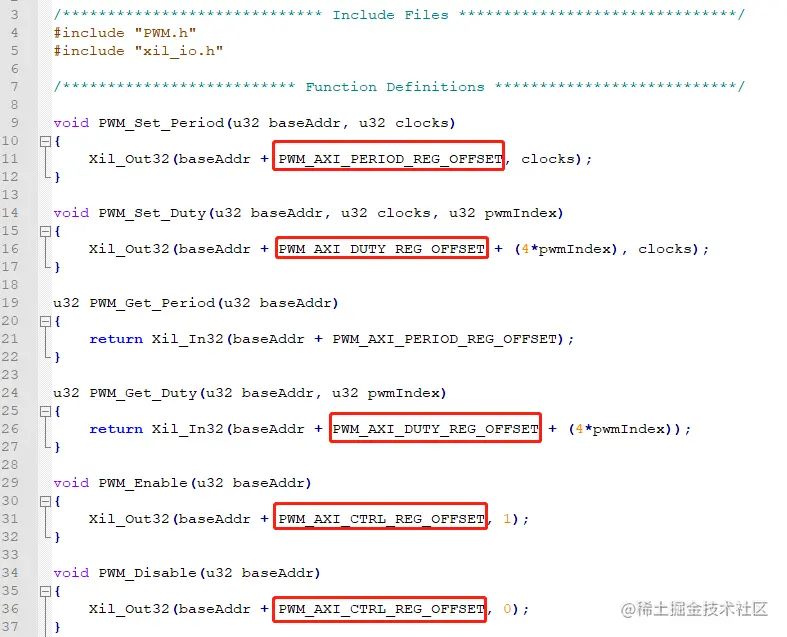

  • PWM.c image.png image.png

2 AXI模块时序设计

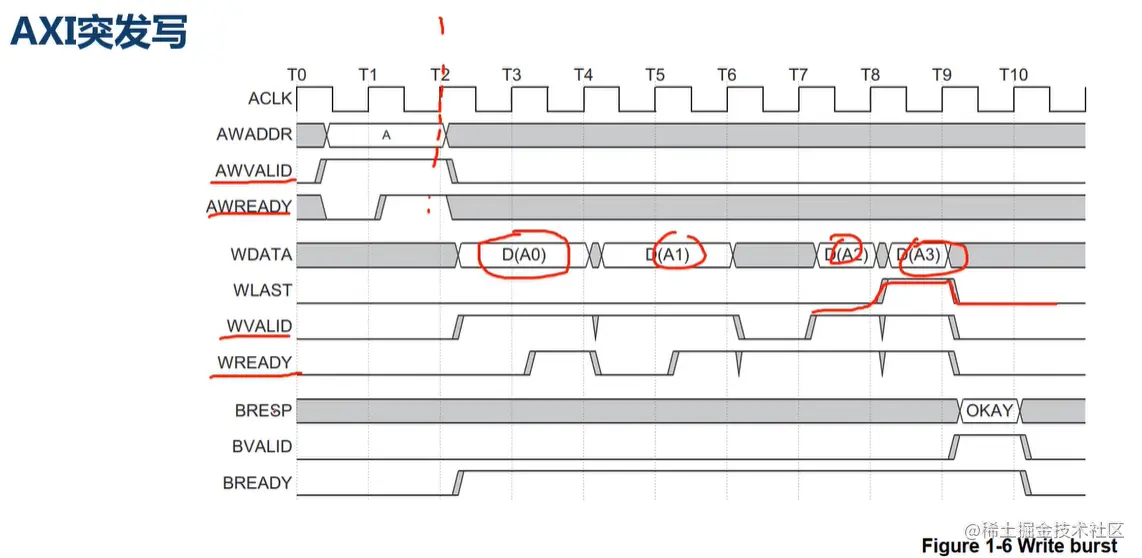

2.1 Write address

  • Master为PS,Slave 为PL

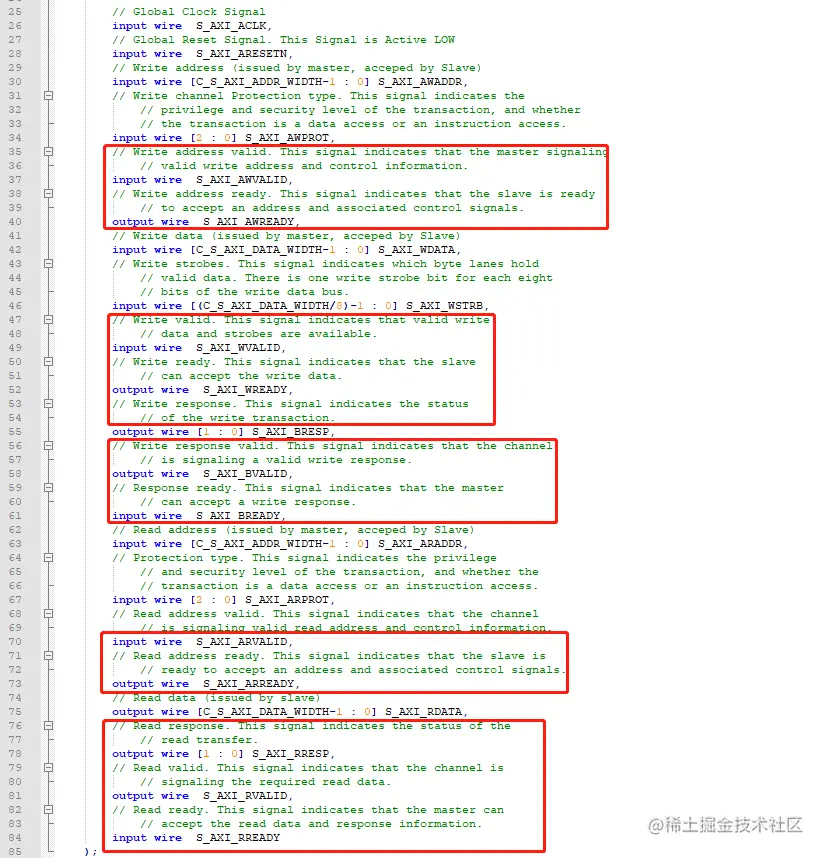

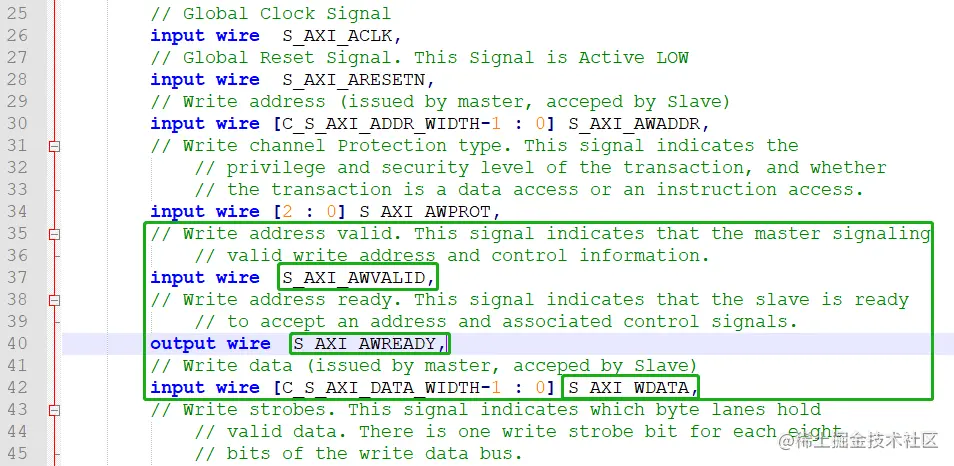

  • input 表示Master发送到Slave(PL),indicates that the master signaling valid write address and control information.
  • output表示Slave发送到Master(PS),slave is ready to accept an address and associated control signals. image.png

2.2 Write data

  • Master为PS,Slave 为PL
  • input 表示Master发送到slave(PL)
  • output 表示Slave发送到Master(PS),indicates that the slave can accept the write data. image.png

2.3 Write response

  • Master为PS,Slave 为PL
  • input 表示Master发送到Slave(PL)

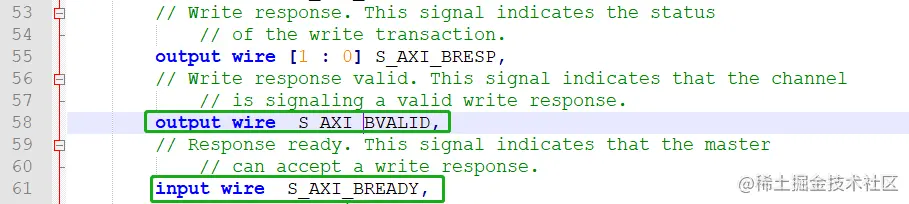

  • output 表示Slave发送到Master(PS),that the master can accept a write response. image.png

2.4 Read address

  • Master为PS,Slave 为PL

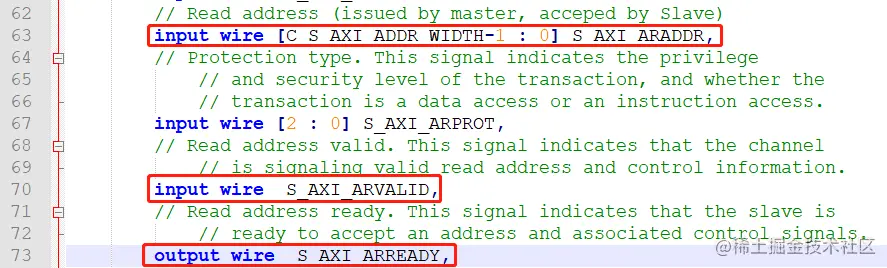

  • input 表示Master发送到Slave(PL),issued by master, acceped by Slave
  • output 表示Slave发送到Master(PS), the slave is ready to accept an address and associated control signals. image.png

2.5 Read data

  • Master为PS,Slave 为PL
  • input 表示Master发送到Slave(PL),issued by master, acceped by Slave,indicates that the master can accept the read data and response information.

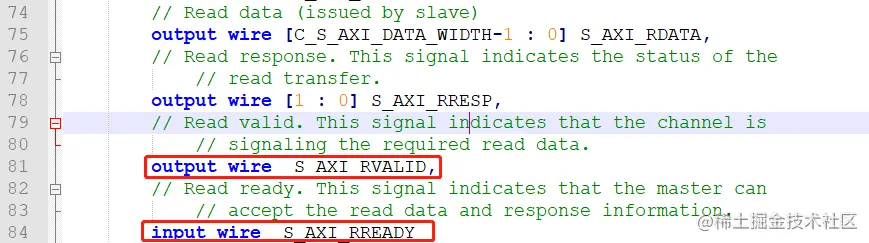

  • output 表示Slave发送到Master(PS), image.png

3 AXI模块功能设计


3.1 axi_awready

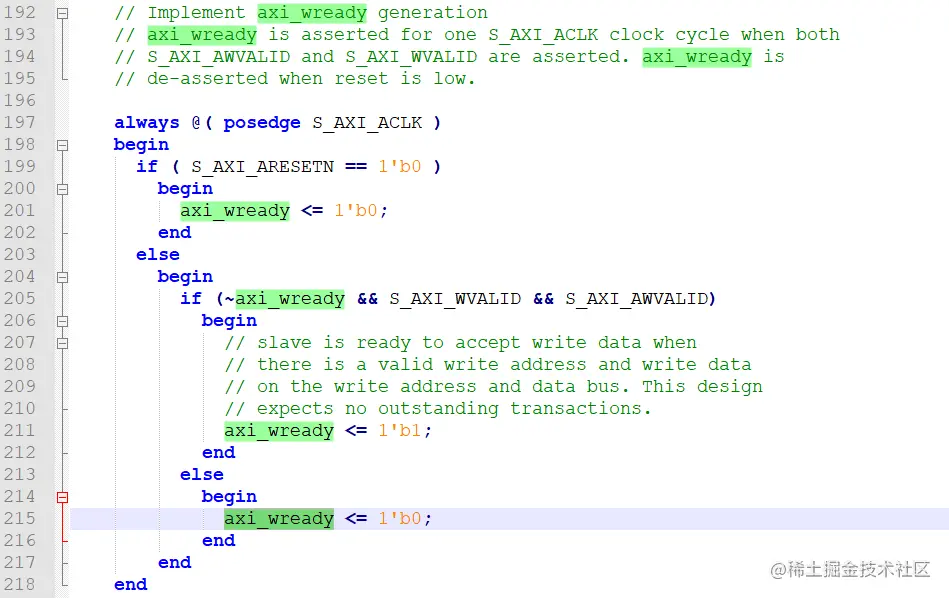

3.2 axi_wready

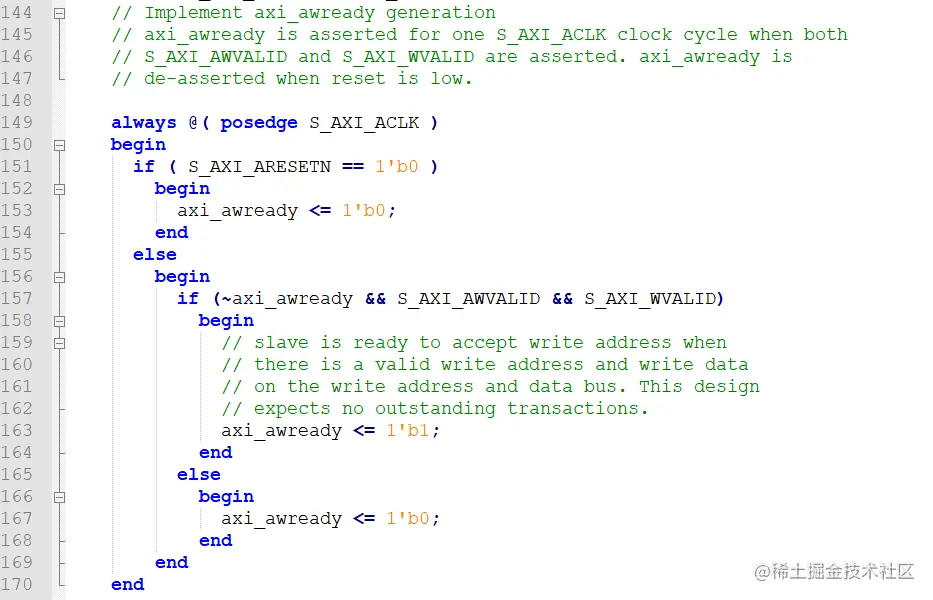

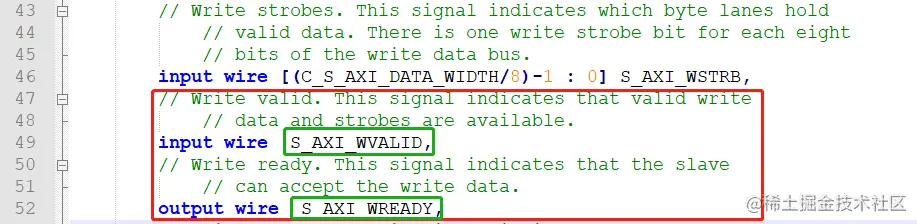

  • slave is ready to accept write data image.png

3.3 axi_awaddr

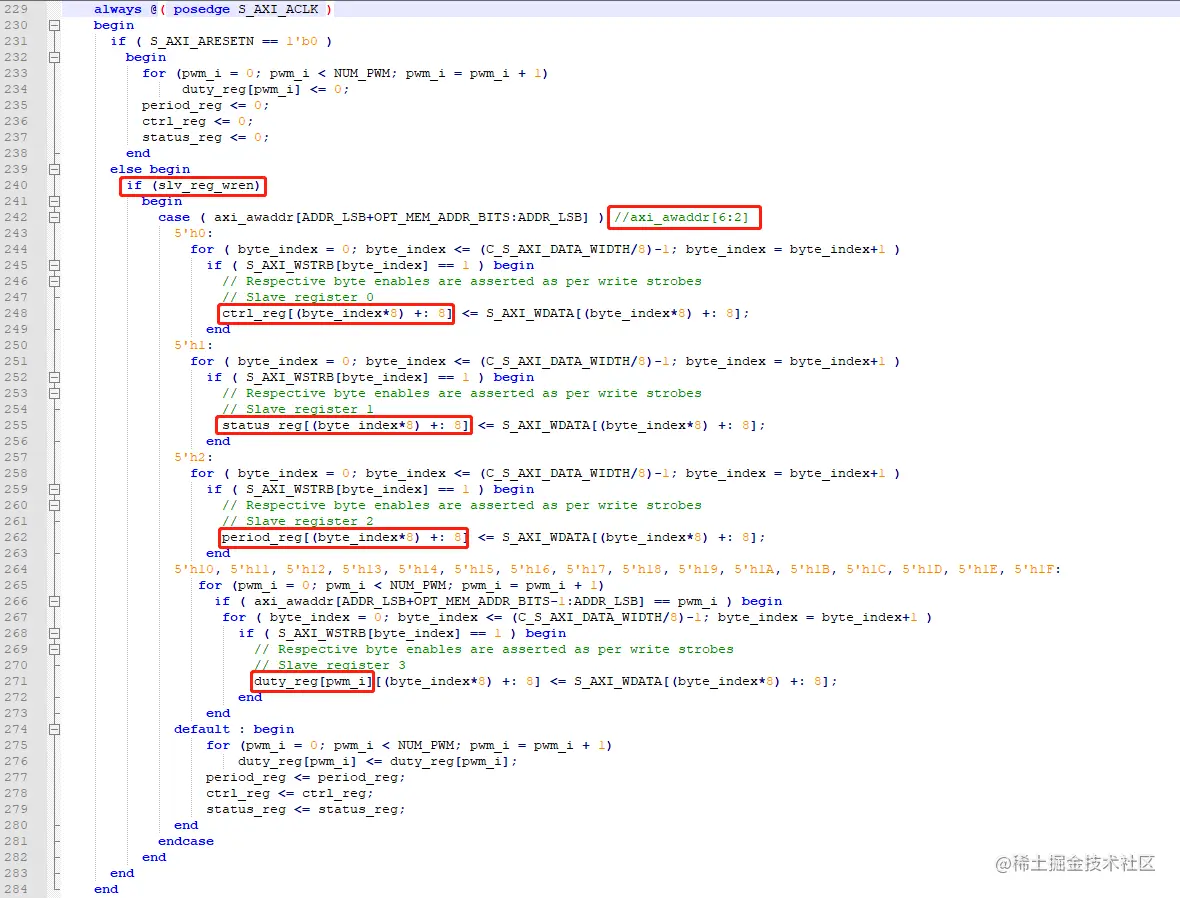

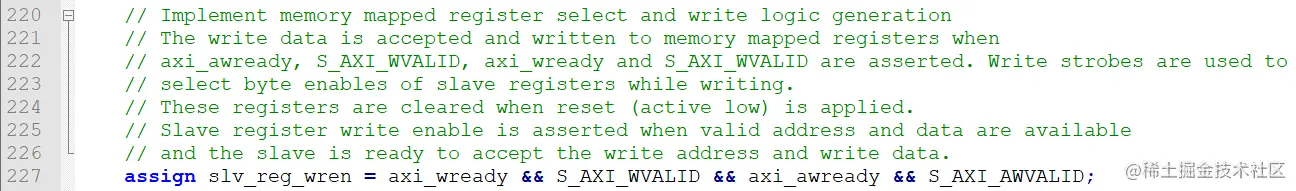

3.4 slv_reg_wren

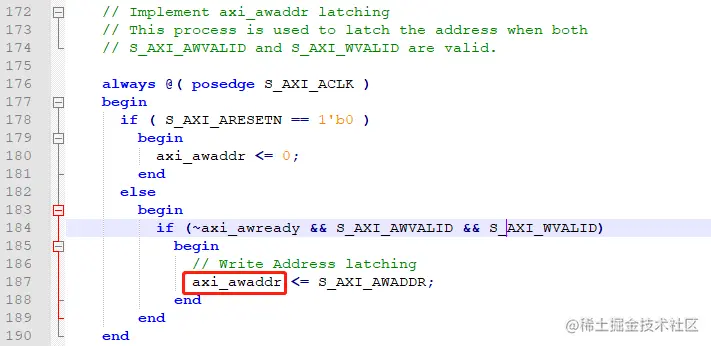

image.png image.png
