flink任务提交与执行5-Task的执行

大虾饺
2,309 阅读4分钟

在上文生成ExecutionGraph之后,并通过调用executionGraph.getSchedulingTopology()方法将拓扑结构传给SchedulerNG.schedulingTopology之后，SchedulerNG方法开始基于schedulingTopology来进行任务的执行。最后，使用Execution.deploy()方法来进行任务的部署

在Execution.deploy()方法执行完后，TaskManager会接收到JobManager提交的TaskDesploymentDescriptor信息，完成Task的任务的构建并启动运行。当全部Task都启动了，数据开始正常的接入运行。

1. Task的创建

  • TaskExecutor.submitTask方法中调用生成task的方法,生成Task完毕后会将Task添加至taskSlotTable，同时，将ACk的信息返回给JobMaster中的schedulerNG，表示该任务已经被成功调度和执行。同时，会使用task.starttaskThread()命令来启动该任务
Task task = new Task(xxxx);

2. Task的结构

  • 由于Task实现了Runnable接口，Task正常启动后，主要方法都在Run方法中执行。
    在Run方法中，构建了RuntimeEnvironment，主要用于构建AbstractInvokable，通过调用 invokable.invoke()方法来进行方法执行。AbstractInvokable是用于给TaskManager执行的基本抽象类。
	Environment env = new RuntimeEnvironment(
				jobId,
				vertexId,
				executionId,
				executionConfig,
				taskInfo,
				jobConfiguration,
				taskConfiguration,
				userCodeClassLoader,
				memoryManager,
				ioManager,
				broadcastVariableManager,
				taskStateManager,
				aggregateManager,
				accumulatorRegistry,
				kvStateRegistry,
				inputSplitProvider,
				distributedCacheEntries,
				consumableNotifyingPartitionWriters,
				inputGates,
				taskEventDispatcher,
				checkpointResponder,
				taskManagerConfig,
				metrics,
				this);

		// Make sure the user code classloader is accessible thread-locally.
			// We are setting the correct context class loader before instantiating the invokable
			// so that it is available to the invokable during its entire lifetime.
			executingThread.setContextClassLoader(userCodeClassLoader);

		// now load and instantiate the task's invokable code
		AbstractInvokable	invokable = loadAndInstantiateInvokable(userCodeClassLoader, nameOfInvokableClass, env);

2.1 AbstractInvokable介绍

  • 由图可知，batch任务和streaming任务的Task都是继承AbstractInvokable。

abstractinvokable继承.PNG 图一

2.2 StreamTask

2.2.1 Streamtask的继承类

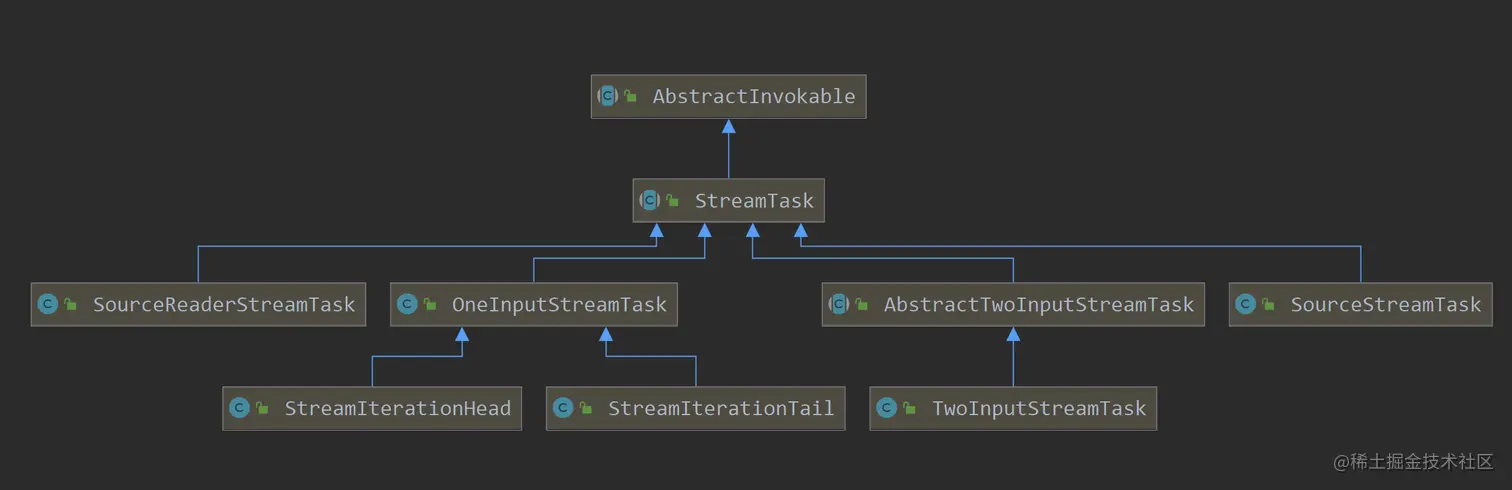

由图二知，StreamTask主要继承了AbstractInvokable，主要常见的有OneInputStreamtask, twoInputStreamTask ，SourceStreamTask。

  • OneInputStreamtask主要用于执行OneInputStreamOperator。
  • TwoinputStreamTask主要是用于执行TwoinputStreamOperator以及用于在TwoInputStreamOperator中选择一个input来进行读取。
  • SourceStreamTask主要是用于执行StreamSource


图二

2.2.1 Streamtask的成员变量

  • headOperator: 消费输入流的头个Operator
  • OperatorChain：被当前Task执行的operatorchain，operatorchain会将多个operator放在同一个task中执行
  • statebackend：当前使用的statebackend，主要是用于创建checkpoint Streams 以及创建keyed state
  • checkpointStorage： 主要是用于checkpoint和metadata stream的持久的存储
  • timerService： 该成员变量用于定义当前的处理时间 以及注册任务的定时器用于下次处理
  • accumulatorMap： 用户定义的当前任务的累加器
  • asyncOperationsThreadPool： 做checkpoint操作的异步线程池，避免当前任务被堵塞
  • mailboxProcessor：封装了mailbox执行逻辑的对象
  • inputProcessor：主要是用于处理输入数据集

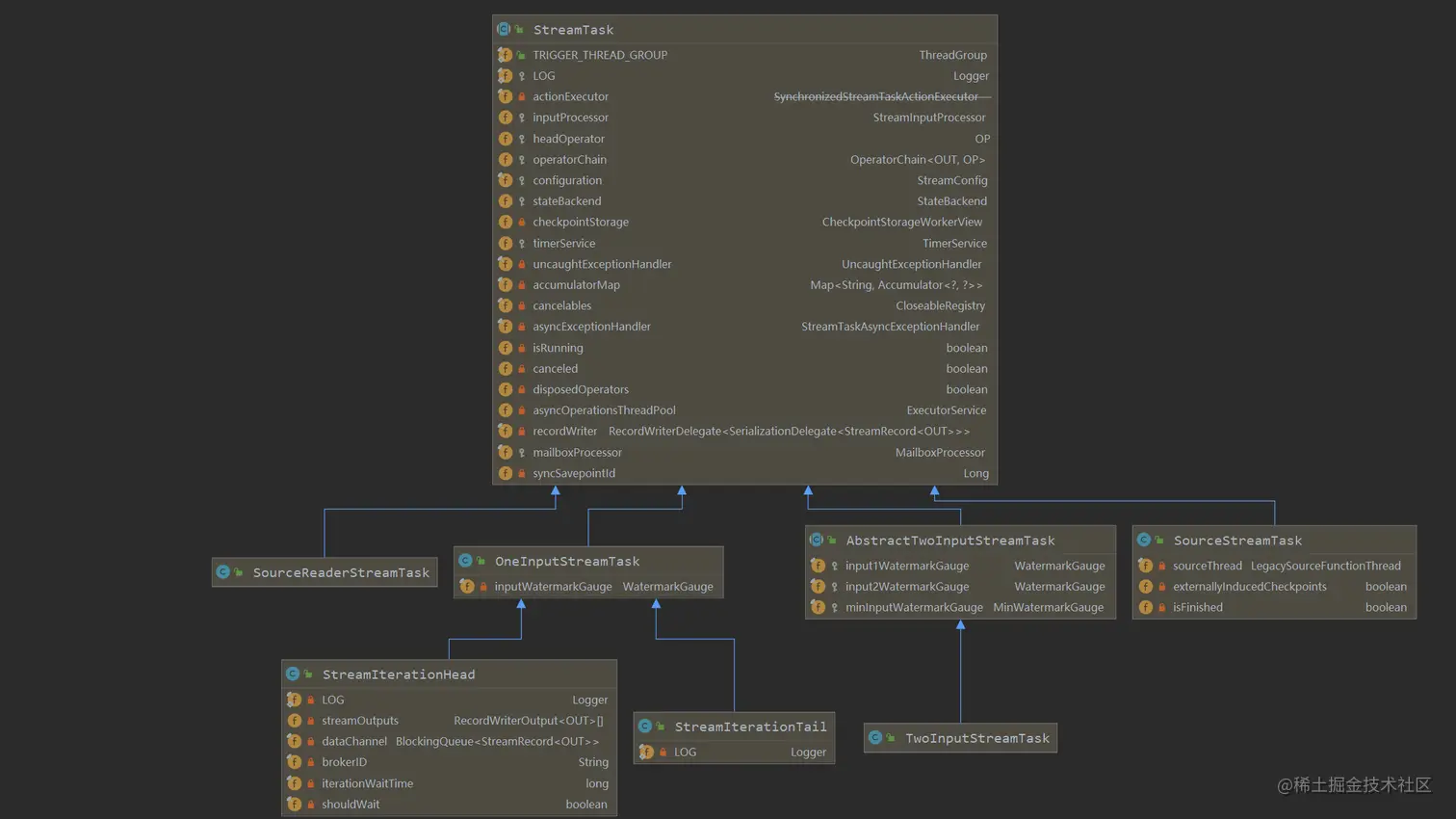

StreamTask成员变量.PNG 图三

3. StreamTask的执行

在使用AbstractInvokable.invoke方法开始执行Streamtask后，主要由beforeinvoke，runMailboxLoop，afterInvoke等3个方法

public final void invoke() throws Exception {
		try {
			beforeInvoke();

			// final check to exit early before starting to run
			if (canceled) {
				throw new CancelTaskException();
			}

			// let the task do its work
			isRunning = true;
			runMailboxLoop();

			// if this left the run() method cleanly despite the fact that this was canceled,
			// make sure the "clean shutdown" is not attempted
			if (canceled) {
				throw new CancelTaskException();
			}

			afterInvoke();
		}
		finally {
			cleanUpInvoke();
		}
	}

  • beforeInvoke
    主要进行一些准备和初始化的工作，比如statebackend，operatorchain，asyncOperationsThreadPool等项目的初始化

  • runMailboxLoop
    主要执行streamoperator的计算逻辑

  • afterInvoke
    清理和关闭operator

  • cleanUpInvoke
    清理初始化的一些变量信息

3.1 runMailboxLoop相关方法介绍

  • runMailboxLoop
    该方法主要执行了 mailboxProcessor.runMailboxLoop()方法，在runMailboxLoop中不断循环processMail(localMailbox)方法，而在创建mailboxProcessor的过程中，processInput作为参数传给mailboxProcessor的mailboxDefaultAction成员变量中。因此，runDefaultAction会直接调用Streamtask.processInput方法持续接入数据并且处理。同时根据processInput返回的状态数据来判断是否需要结束当前的task。主要由MORE_AVAILABLE，NOTHING_AVUAILBLE，END_OF_INPUT状态构成。MORE_AVAILABLE表示还有数据，可以继续执行。NOTHING_AVUAILBLE表示暂时没有数据，需要被挂起，END_OF_INPUT表示数据已到达最后的状态，之后不再有数据输入。
public void runMailboxLoop() throws Exception {

		final TaskMailbox localMailbox = mailbox;

		Preconditions.checkState(
			localMailbox.isMailboxThread(),
			"Method must be executed by declared mailbox thread!");

		assert localMailbox.getState() == TaskMailbox.State.OPEN : "Mailbox must be opened!";

		final MailboxController defaultActionContext = new MailboxController(this);

		while (processMail(localMailbox)) {
			mailboxDefaultAction.runDefaultAction(defaultActionContext); // lock is acquired inside default action as needed
		}
	}
  • processInput方法介绍
    ProcessInput方法主要调用了 inputProcessor.processInput。inputProcessor是一个接口，在他的实现类StreamOneInputProcessor中，processInput方法如下，调用了streamTaskInput.emitNext方法，streamTaskInput也是一个接口。
public InputStatus processInput() throws Exception {
		InputStatus status = input.emitNext(output);

		if (status == InputStatus.END_OF_INPUT) {
			synchronized (lock) {
				operatorChain.endHeadOperatorInput(1);
			}
		}

		return status;
	}
  • emitNext方法介绍
    这里循环调用了checkpointedInputGate.pollNext,从网络接入的数据是从InputGate的InputChannel接入的。然后如果是完整的记录，则调用processElement方法进行处理。对应processElement方法会根据不同的方法进行处理
	public InputStatus emitNext(DataOutput<T> output) throws Exception {

		while (true) {
			// get the stream element from the deserializer
			if (currentRecordDeserializer != null) {
				DeserializationResult result = currentRecordDeserializer.getNextRecord(deserializationDelegate);
				if (result.isBufferConsumed()) {
					currentRecordDeserializer.getCurrentBuffer().recycleBuffer();
					currentRecordDeserializer = null;
				}

				if (result.isFullRecord()) {
					processElement(deserializationDelegate.getInstance(), output);
					return InputStatus.MORE_AVAILABLE;
				}
			}

			Optional<BufferOrEvent> bufferOrEvent = checkpointedInputGate.pollNext();
			if (bufferOrEvent.isPresent()) {
				processBufferOrEvent(bufferOrEvent.get());
			} else {
				if (checkpointedInputGate.isFinished()) {
					checkState(checkpointedInputGate.getAvailableFuture().isDone(), "Finished BarrierHandler should be available");
					if (!checkpointedInputGate.isEmpty()) {
						throw new IllegalStateException("Trailing data in checkpoint barrier handler.");
					}
					return InputStatus.END_OF_INPUT;
				}
				return InputStatus.NOTHING_AVAILABLE;
			}
		}
	}
  • processElement方法介绍
    StreamElement主要为两种类型，Event和StreamRecord。Event包含Watermark，StreamStatus，LatencyMaker等实现。业务相关数据主要是在StreamRecord中。会根据不同类型的数据进行不同的处理，而在output.emitRecord方法中，实际上通过StreamTaskNetworkInput中的Dataout实现类将StreamRecord发送到OperatorChain的HeadOperator进行处理

private void processElement(StreamElement recordOrMark, DataOutput<T> output) throws Exception {
		if (recordOrMark.isRecord()){
			output.emitRecord(recordOrMark.asRecord());
		} else if (recordOrMark.isWatermark()) {
			statusWatermarkValve.inputWatermark(recordOrMark.asWatermark(), lastChannel);
		} else if (recordOrMark.isLatencyMarker()) {
			output.emitLatencyMarker(recordOrMark.asLatencyMarker());
		} else if (recordOrMark.isStreamStatus()) {
			statusWatermarkValve.inputStreamStatus(recordOrMark.asStreamStatus(), lastChannel);
		} else {
			throw new UnsupportedOperationException("Unknown type of StreamElement");
		}
	}
