UML是一种统一建模语言
UML中的类图和时序图是比较重要的，开发中经常能看见。
图上一共有三层，第一层代表的是类，第二层是属性和字段，第三层是行为和方法
+表示public，-表示private, #表示protected,~代表默认，带横线的就是静态的(static)。
这是一个比较完整的类图，注意上面walk方法是斜体说明方法是抽象方法，有了抽象方法，这个类也必须是抽象类，
所以类也是斜体。
对于属性：后面是属性的类型 对于方法：后面的是返回值
代码实现
/**
* Person
*
* @author yang
* @date 2021/12/31
*/
public abstract class Person {
public String name;
private int age;
protected double weight;
double height;
public static char sex;
public static void run(){}
private void study(){}
protected void eat(String food){}
void sleep(){}
public abstract void walk();
}

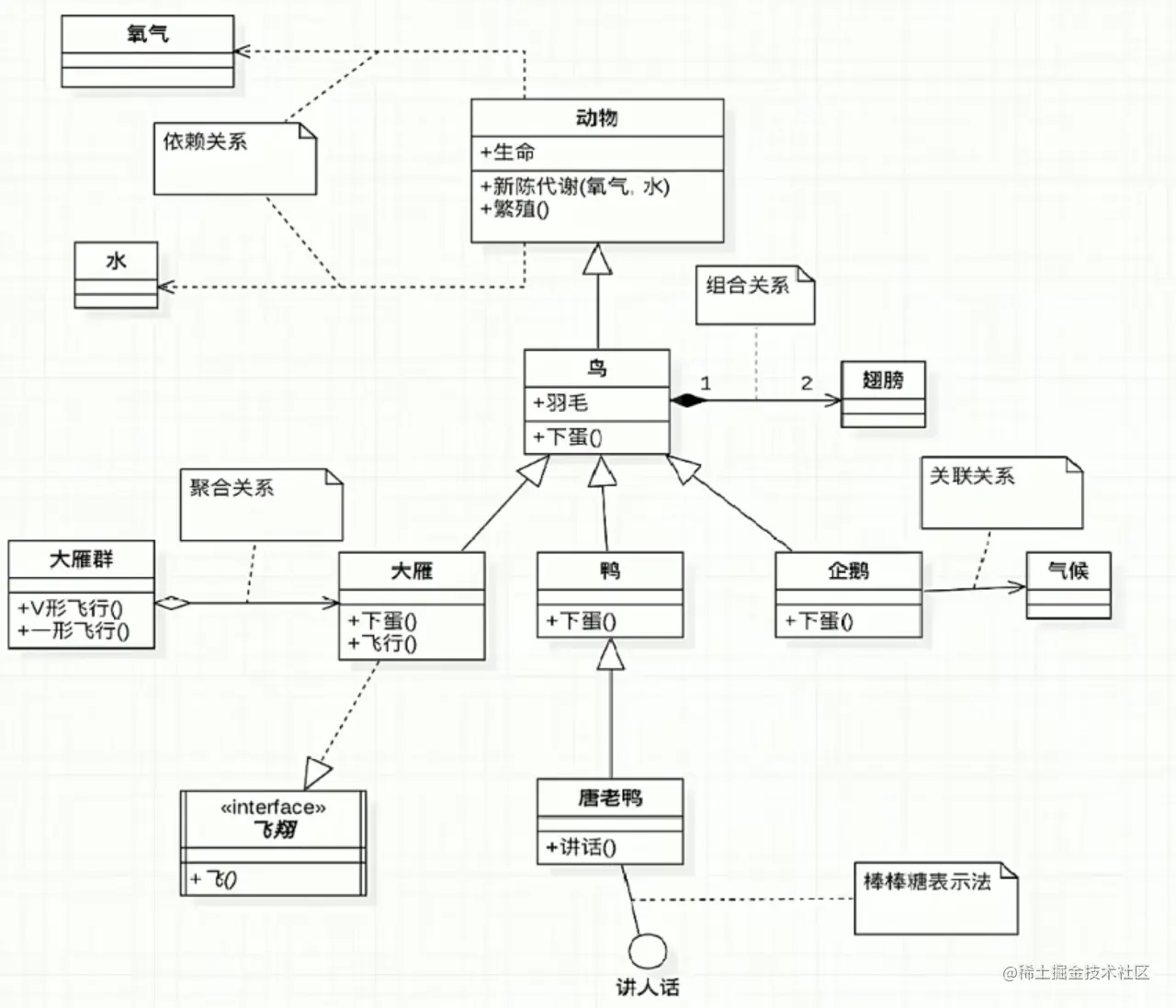

说明：图引用大话设计模式
依赖关系：通常是作用在方法上 关联关系：把关联的东西做为自己的属性
依赖关系与关联关系的区别
- 依赖关系是用虚线而关联关系是用实线
- 依赖关系他们之间的关系更弱(只有在需要的时候才会调用方法)，关联关系他们之间的关系更强(直接注入了属性)
聚合关系：整体和局部，很多大雁组成大雁群 组合关系：整体和局部，一只鸟有两双翅膀
聚合关系与组合关系的区别
- 聚合用的是空心，组合用的是实心
- 聚合关系比组合关系生命周期不一样，组合更强，聚合跟弱。
大雁死了大雁群依然存在。鸟死了，翅膀自然就没用了。
继承类用的是实线和空心箭头 继承接口有两种方式
- 虚线和空心箭头
- 实线和圆，很像一个棒棒糖
