MeasureSpec是什么
其实MeasureSpec是View的一个内部类，真正的身份就是帮助View完成测量功能。
MeasureSpec的组成

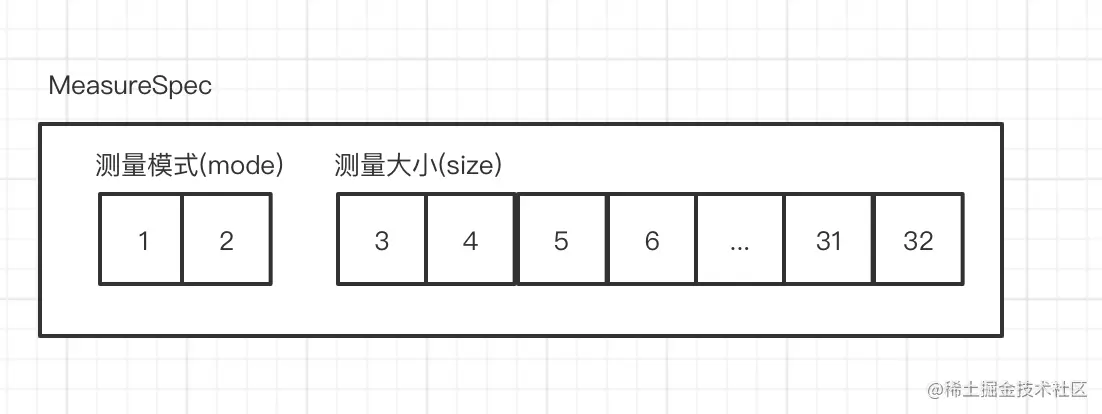

由测量模式(mode)和测量大小(size)组成，共32位(int类型)
- 测量模式(mode)：占测量规格(MeasureSpec)的高2位；
- 测量大小(size)：占测量规格(MeasureSpec)的低30位。
MeasureSpec由mode+size的形式组合而成32位int值的好处是减少变量的创建
测量模式(mode)
-
AT_MOST：子View的最终大小是父View指定的SpecSize值，并且子View的大小不能大于这个值，即对应wrap_content这种模式。常量值：-2147483648（0x80000000）。
-
EXACTLY：父View已经测量出子Viwe所需要的精确大小，这时候View的最终大小就是SpecSize所指定的值。对应于match_parent和精确数值这两种模式。 常数值：1073741824（0x40000000）。
-
UNSPECIFIED：父View不对子View有任何限制，子View需要多大就多大。常数值：0（0x00000000）。
MeasureSpec源码分析
// View.java
public static class MeasureSpec {
private static final int MODE_SHIFT = 30;//移位
// 0x3是十六进制，它的二进制是11，向左移位30，结果是11000.....0000（一共30个0）
// 1与任何数“&运算”均为任何数，0与任何数“&运算”均为0
// 故它的作用是获取measureSpec的高两位的mode，或者低30位的size（MODE_MASK取返，00111...111）
private static final int MODE_MASK = 0x3 << MODE_SHIFT;
// 十进制0的二进制是00，0向左进位30个0，就是00后跟30个0，左移30位是00000...000（00+30个0）
public static final int UNSPECIFIED = 0 << MODE_SHIFT;
// 十进制1的二进制是01，左移30位是00000...000（01+30个0）
public static final int EXACTLY = 1 << MODE_SHIFT;
// 十进制2的二进制是10，左移30位是00000...000（10+30个0）
public static final int AT_MOST = 2 << MODE_SHIFT;
// measureSpec = size + mode；此为二进制的加法 而不是十进制
// 设计目的：使用一个32位的二进制数，其中：高两位代表测量模式（mode）、后30位代表测量大小（size）
public static int makeMeasureSpec(int size, int mode) {
if (sUseBrokenMakeMeasureSpec) {
// 例如size=100(十进制4)，mode=AT_MOST，则measureSpec=100+10000...00=10000..00100
return size + mode;
} else {
return (size & ~MODE_MASK) | (mode & MODE_MASK);
}
}
//
public static int makeSafeMeasureSpec(int size, int mode) {
if (sUseZeroUnspecifiedMeasureSpec && mode == UNSPECIFIED) {
return 0;
}
return makeMeasureSpec(size, mode);
}
// 获取测量模式
// 即：测量模式（mode） = measureSpec & MODE_MASK;
// MODE_MASK = 运算遮罩 = 11 00000000000(11后跟30个0)
// 原理：保留measureSpec的高2位（即测量模式）、使用0替换后30位，&运算，同1为1，不同为0，同0为0
// 例如10 00..00100 & 11 00..00(11后跟30个0) = 10 00..00，这样就得到了mode的值10对应十进制2即AT_MOST
public static int getMode(int measureSpec) {
return (measureSpec & MODE_MASK);
}
// 获取子view大小
// 原理类似getMode()，即将MODE_MASK取反，也就是变成了00 111111(00后跟30个1)，将高两位替换成0也就是去掉mode，保留后30位的size
public static int getSize(int measureSpec) {
return (measureSpec & ~MODE_MASK);
}
static int adjust(int measureSpec, int delta) {
final int mode = getMode(measureSpec);
int size = getSize(measureSpec);
if (mode == UNSPECIFIED) {
// No need to adjust size for UNSPECIFIED mode.
return makeMeasureSpec(size, UNSPECIFIED);
}
size += delta;
if (size < 0) {
Log.e(VIEW_LOG_TAG, "MeasureSpec.adjust: new size would be negative! (" + size +
") spec: " + toString(measureSpec) + " delta: " + delta);
size = 0;
}
return makeMeasureSpec(size, mode);
}
public static String toString(int measureSpec) {
int mode = getMode(measureSpec);
int size = getSize(measureSpec);
StringBuilder sb = new StringBuilder("MeasureSpec: ");
if (mode == UNSPECIFIED)
sb.append("UNSPECIFIED ");
else if (mode == EXACTLY)
sb.append("EXACTLY ");
else if (mode == AT_MOST)
sb.append("AT_MOST ");
else
sb.append(mode).append(" ");
sb.append(size);
return sb.toString();
}
}
MeasureSpec形成过程
测量子view其实在viewgroup中完成的，进入measureChildWithMargins方法
protected void measureChildWithMargins(View child,
int parentWidthMeasureSpec, int widthUsed,
int parentHeightMeasureSpec, int heightUsed) {
// 获取子view的layoutparams
final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
// 获取子view宽的measureSpec
final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin+ widthUsed, lp.width);
// 获取子view高的measureSpec
final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin+ heightUsed, lp.height);
// 将测量出来的值传递给子view
child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}
- 得到子view的布局参数
- 计算子view宽的measureSpec
- 计算子view高的measureSpec
- 子view进行measure测量
进入getChildMeasureSpec方法
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
//得到父容器的模式
int specMode = MeasureSpec.getMode(spec);
//得到父容器的大小
int specSize = MeasureSpec.getSize(spec);
//得到在横向或纵向空间可用的最大值
int size = Math.max(0, specSize - padding);
int resultSize = 0;
int resultMode = 0;
switch (specMode) {
// Parent has imposed an exact size on us
// 父容器已经明确字view的大小
case MeasureSpec.EXACTLY:
//childDimension指子view在声明宽高是所指定的具体大小，比如100dp，200dp等，LayoutParams.MATCH_PARENT=-1和LayoutParams.WRAP_CONTENT=-2
if (childDimension >= 0) {//子view宽高有具体值，size就是自己声明的值，mode为精确的
resultSize = childDimension;
resultMode = MeasureSpec.EXACTLY;
} else if (childDimension == LayoutParams.MATCH_PARENT) {//子view宽高没有具体值，但声明为占满父容器的空间，因此它的size就是可用最大空间，mode也为精确的
// Child wants to be our size. So be it.
resultSize = size;
resultMode = MeasureSpec.EXACTLY;
} else if (childDimension == LayoutParams.WRAP_CONTENT) {//子view宽高声明为包裹内容，那么其size为父容器在横或纵空间上可用的最大空间，mode为最大不超过此值
// Child wants to determine its own size. It can't be
// bigger than us.
resultSize = size;
resultMode = MeasureSpec.AT_MOST;
}
break;
// Parent has imposed a maximum size on us
// 父容器未检测出子view的大小，但是为其size声明了一个最大值
case MeasureSpec.AT_MOST:
if (childDimension >= 0) {//同上，宽高有具体值
// Child wants a specific size... so be it
resultSize = childDimension;
resultMode = MeasureSpec.EXACTLY;
} else if (childDimension == LayoutParams.MATCH_PARENT) {//同上，填满父容器，但不能超过父容器的可用空间，mode为at_most模式
// Child wants to be our size, but our size is not fixed.
// Constrain child to not be bigger than us.
resultSize = size;
resultMode = MeasureSpec.AT_MOST;
} else if (childDimension == LayoutParams.WRAP_CONTENT) {//同上，子view为包裹内容，最大值不能超过父容器的可用空间，mode为at_most模式
// Child wants to determine its own size. It can't be
// bigger than us.
resultSize = size;
resultMode = MeasureSpec.AT_MOST;
}
break;
// Parent asked to see how big we want to be
// 一般应用于系统内部或者listview scrollview等滑动控件，不做详细分析
case MeasureSpec.UNSPECIFIED:
if (childDimension >= 0) {//同上，子view有具体值，so...
// Child wants a specific size... let him have it
resultSize = childDimension;
resultMode = MeasureSpec.EXACTLY;
} else if (childDimension == LayoutParams.MATCH_PARENT) {
// Child wants to be our size... find out how big it should
// be
resultSize = 0;
resultMode = MeasureSpec.UNSPECIFIED;
} else if (childDimension == LayoutParams.WRAP_CONTENT) {
// Child wants to determine its own size.... find out how
// big it should be
resultSize = 0;
resultMode = MeasureSpec.UNSPECIFIED;
}
break;
}
//生产子view的measureSpec
return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}
经过这顿操作确定了子view的size和mode，同时，就确定了传递给子view的measureSpec值。
MeasureSpec的创建规则
- 对于应用层 View ，其 MeasureSpec 由父容器的 MeasureSpec 和自身的 LayoutParams 来共同决定。
- 对于不同的父容器和view本身不同的LayoutParams，view就可以有多种MeasureSpec
- 当view采用固定宽高的时候，不管父容器的MeasureSpec是什么，view的MeasureSpec都是精确模式并且其大小遵循 Layoutparams中的大小；
- 当view的宽高是match_parent时，这个时候如果父容器的模式是精准模式EXACTLY，那么 view也是精准模式并且其大小是父容器的剩余空间，如果父容器是最大模式AT_MOST，那么view也是最大模式并且其大小不会超过父容器的剩余空间；
- 当view的宽高是wrap_content时，不管父容器的模式是精准还是最大化， view的模式总是最大化并且大小不能超过父容器的剩余空间；
- Unspecified模式，这个模式主要用于系统内部多次measure的情况下，一般来说，我们不需要关注此模式（这里注意自定义View放到ScrollView的情况需要处理）。
