Hierarchy View是Andorid开发者查看界面布局层级深度以及绘制时长的可视化工具，是日常UI优化不可或缺的工具之一，但使用过程中总不可避免的会遇到一些阻碍我们前进的问题，下面把我使用Hierarchy View时遇到的问题总结一下

问题一

Mac版本可以在tools工具下直接启动monitor，当然在启动前我们需要先配置Java的环境，否则启动会失败。Mac下的Java配置这里就不叙述了，大家可自行查找相关资料。

下面我遇到的第一个问题则是，在Java环境配置完成后，启动mobitor时出现报错弹框提示：Failed to create Java Virtual Machines，此时心里一万只**马跑过，此时认真的看了下启动时终端窗口中的提示，提示内容为“/Library/Java/JavaVirtualMachines/jdk1.8.0_311.jdk/Contents/Home/lib/libserver.dylib No such file”

然后去到jdk的目录下查看，的确没有对应的文件，因为JDK8安装时是不带有这个文件的。万幸在度娘那找到了解决方案，需要通过sudo ln -s给两个地址建立符号链接，它会在你选定的位置上生成一个文件的镜像，且不会占用磁盘空间，指令如下：

sudo ln -s /Library/Java/JavaVirtualMachines/jdk1.8.0_311.jdk/Contents/Home/jre/lib/server/libjvm.dylib /Library/Java/JavaVirtualMachines/jdk1.8.0_311.jdk/Contents/Home/lib/libserver.dylib

执行指令之后，再启动monitor，无报错弹窗，正常进入页面

问题二

monitor正常启动了，兴致勃勃的打开Hierarchy View界面，连上真机，打开页面，但等了半天界面上只有设备信息，无法选择想要分析的界面。然后低头一看，Hierarchy View的concole中飘着几句红色的提示：

[hierarchyviewer]Unable to  get view server version from device xxxxx
[hierarchyviewer]Unable to  get view server protocol version from device  xxxxx
[ViewServerDevice]Unable to  debug device: xxxxx
[hierarchyviewer]Unable to  get the focused window from device  xxxxx

于是继续度娘、谷哥等寻找解决方案，下面是最终尝试后有效的方法，方案如下，需要在环境变量的配置文件中加入下面这句代码：

export ANDROID_HVPROTO=ddm

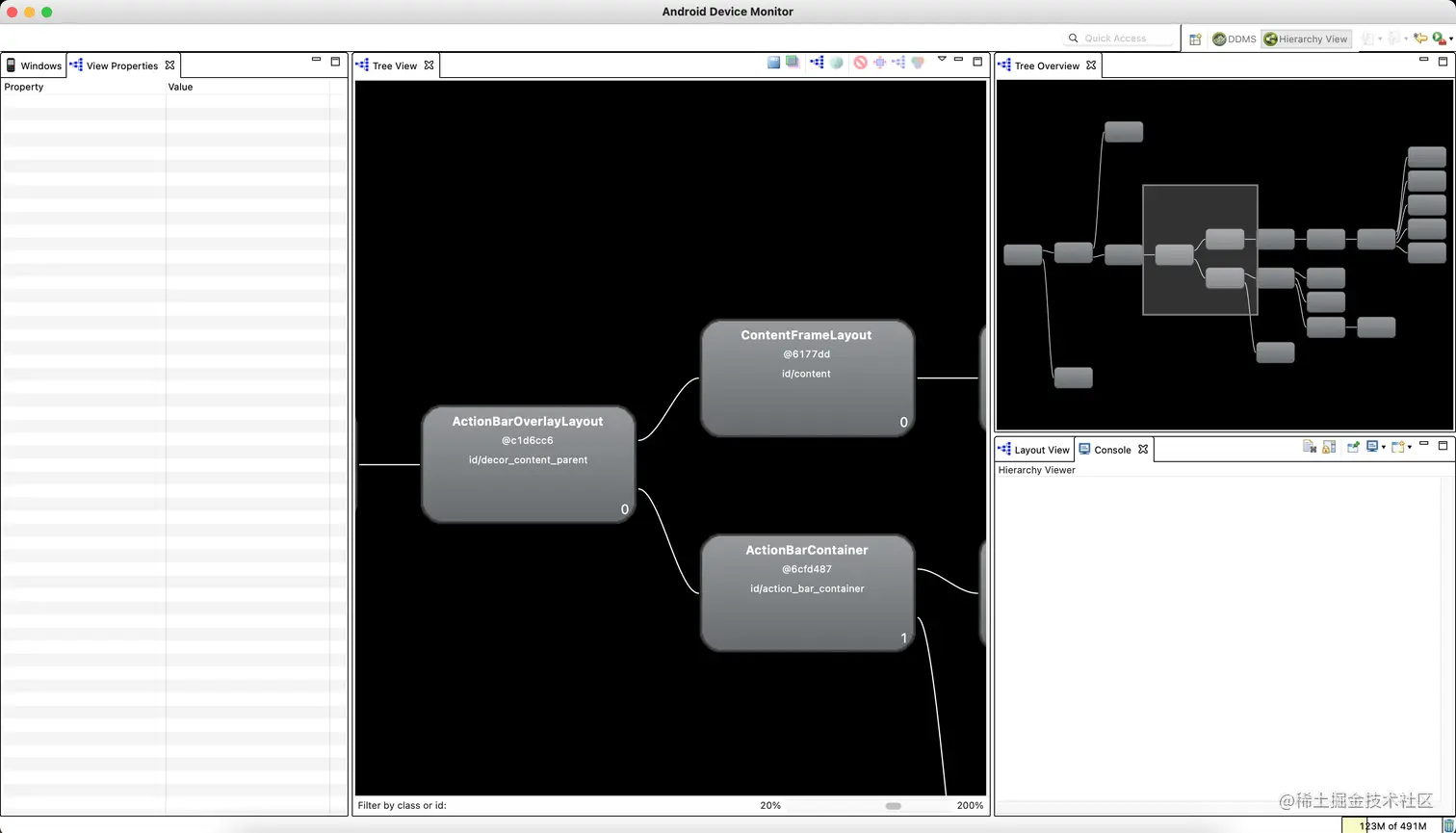

然后继续重启monitor，进入Hierarchy View界面，结果终于能选择需要分析的界面啦！！！
