Android - 体系结构与系统启动流程

Android 体系结构

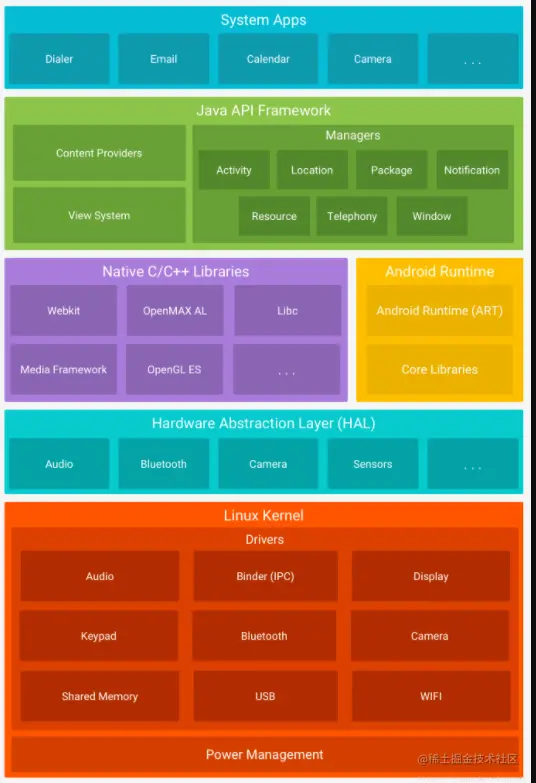

Android也采用分层的架构设计，从高到低分别是

• 系统应用层（System Apps）

  所有安装在手机上的系统应用都属于这一层，用户自己开发的应用也属于这一层。

• Java API 框架层（Java API Framework）

  这一层主要提供了构建应用程序时可能用到的各种API，开发者通过这一层的API构建自己的APP，这一层也是APP开发人员必须要掌握的内容。

• Android系统运行层（包括Android Runtime和原生态的C/C++库 Native C/C++ Libraries）

  这一层包括Android Runtime和原生态的C/C++库

• 硬件抽象层（Hardware Abstraction Layer）

  Android的硬件抽象层，简单来说，就是对Linux内核驱动程序的封装，向上提供接口，屏蔽低层的实现细节。HAL 可定义一个标准接口以供硬件供应商实现，这可让 Android 忽略较低级别的驱动程序实现。

• Linux内核层（Linux Kernel）

  Android是基于Linux内核的（Linux内核提供了安全性、内存管理、进程管理、网络协议和驱动模型等核心系统服务），Linux内核层为各种硬件提供了驱动程序，如显示驱动、相机驱动、蓝牙驱动、电池管理等等

Android系统启动

1. 当电源键按下时引导芯片代码从预定义的地方（固化在ROM）开始执行。加载引导程序BootLoader到RAM中，然后执行。
2. 引导程序BootLoader是在Android操作系统开始运行前的一个小程序，它的主要作用是把系统OS拉起来并运行。
3. 当内核启动时，设置缓存、被保护存储器、计划列表、加载驱动。当内核完成系统设置时，它首先在系统文件中寻找init.rc文件，并启动init进程。
4. 初始化和启动属性服务，并且启动Zygote进程。
5. 创建java虚拟机并为java虚拟机注册JNI方法，创建服务器端Socket，启动SystemServer进程。
6. 启动Binder线程池和SystemServiceManager，并且启动各种系统服务。
7. 被SystemServer进程启动的AMS会启动Launcher，Launcher启动后会将已安装应用的快捷图标显示到界面上。
