这是我的第一篇教程，欢迎大家批评指正o(￣︶￣)o

本文的所有代码可在 github.com/GGsimidadad… 上查看。

环境搭建

本教程使用 vue3 + typescript + babylonjs 开发。

使用Vite构建Vue

使用Vite构建Vue开发环境，步骤请参考官网文档vitejs.cn/guide/。

安装Babylonjs

按照官网教程创建完毕，进入项目根目录，执行yarn add babylonjs -s安装babylonjs。

改造页面

删除脚手架生成的HelloWorld.vue文件，将App.vue文件改造成如下代码：

<script setup lang="ts">

</script>

<template>
  <canvas id="container" ></canvas>
</template>

<style>
html,
body,
#app,
#container {
  margin: 0;
  width: 100%;
  height: 100%;
}
</style>

至此，页面中只有一个充满整个页面的canvas元素，而它将作为3D场景的画板，我们可以在上面构建3D世界了。

版本

我的package.json内容如下：

{
  "name": "babylonjs-build",
  "version": "0.0.0",
  "scripts": {
    "dev": "vite",
    "build": "vue-tsc --noEmit && vite build",
    "preview": "vite preview"
  },
  "dependencies": {
    "babylonjs": "^4.2.0",
    "vue": "^3.2.25"
  },
  "devDependencies": {
    "@vitejs/plugin-vue": "^2.0.0",
    "typescript": "^4.4.4",
    "vite": "^2.7.2",
    "vue-tsc": "^0.29.8"
  }
}

开发第一个3D场景

组成

我们先简单的了解一下一个3D场景是由哪些元素组成的。

引擎Engine：（必需）负责了与底层WebGL和Audio连接
场景Scene：（必需）为所有灯光、相机、模型等提供显示场景
相机Camera：（必需）是用户从不同角度观察场景的工具
灯光Light：模拟各种真实世界的光线
模型Mesh：在场景中呈现的各种模型，包括立体模型、平面模型和线
材质Material：用于改变模型表面呈现的颜色、图片、纹理等效果
动画Animation：使场景中的元素可以动态改变状态，元素包括相机、灯光、模型、材质等

导入引擎

首先，我们要从babylonjs中导入Engine，并且将指定的canvas元素作为3D场景的容器。

<script setup lang="ts">
import { onMounted } from '@vue/runtime-core';
import { Engine } from 'babylonjs';

onMounted(() => {
  const canvas = document.querySelector<HTMLCanvasElement>('#container');
  const engine = new Engine(canvas);
});
</script>

创建并渲染场景

从babylonjs中导入Scene，创建一个新的场景，并且执行engine.runRenderLoop，让引擎在每一帧中去渲染scene。同时还需要创建一个相机，有了相机我们才能看到场景里的东西，如果没有相机控制台会报Uncaught Error: No camera defined的错。

<script setup lang="ts">
import { onMounted } from '@vue/runtime-core';
import { ArcRotateCamera, Engine, Scene, Vector3 } from 'babylonjs';

onMounted(() => {
  const canvas = document.querySelector<HTMLCanvasElement>('#container');
  const engine = new Engine(canvas);
  const scene = createScene(engine);
  engine.runRenderLoop(() => {
    scene.render();
  });
});

const createScene = (engine: Engine) => {
  /** 创建场景 */
  const scene = new Scene(engine);
  /** end */

  /** 创建相机 */
  const camera = new ArcRotateCamera('camera', 0, 0, 10, Vector3.Zero(), scene);
  camera.attachControl(true);
  /** end */

  return scene;
};

</script>

其中，ArcRotateCamera构造函数的参数依次代表：

name: 相当于我们平时理解的id或者key，全局唯一
alpha: 初始水平方向旋转弧度
beta: 初始垂直方向旋转弧度
radius: 距离旋转中心点的半径
target: 旋转中心坐标
scene: 所在场景

创建完相机后，需要调用attachControl方法在画布上附加相机的控制事件。老版本中这个方法需要传入canvas参数指定画布，新版本移除了这个参数，只需要传入一个布尔值指定是否阻止事件冒泡即可。

现在，我们的画布变成了深蓝色，说明场景已经被正确的创建并渲染了。如果想把场景背景色设置成灰色，只需要设置scene的clearColor属性即可：

scene.clearColor = Color4.FromColor3(Color3.Gray());

下面我们介绍如何创建模型和灯光。

模型和灯光

创建第一个模型

我们在场景中添加一个立方体。

创建立方体需要用到babylonjs的MeshBuilder.CreateBox方法。注意，老版教程中会使用Mesh.CreateBox方法，这个方法官方已经不推荐使用了。

import { ArcRotateCamera, Color3, Engine, MeshBuilder, Scene, Vector3, Color4 } from 'babylonjs';

/** 中间代码省略 */

const createScene = (engine: Engine) => {
  /** 创建场景 */
  const scene = new Scene(engine);
  /** end */

  /** 创建相机 */
  const camera = new ArcRotateCamera('camera', 0, 0, 10, Vector3.Zero(), scene);
  camera.attachControl(true);
  /** end */

  /** 创建立方体 */
  const box = MeshBuilder.CreateBox('box', { width: 2, height: 3, depth: 4 }, scene);
  /** end */

  return scene;
};

MeshBuild.CreateBox方法需要传入三个参数：

name：和camera的name含义一样，就是我们平时理解的id，需要全局唯一
option：构建立方体的初始化配置，配置表如下：

属性	值	默认值
size	(number) box每条边的长度	1
height	(number) 在Y轴上的边的长度，会覆盖size的值	size
width	(number) 在X轴上的边的长度，会覆盖size的值	size
depth	(number) 在Z轴上的边的长度，会覆盖size的值	size
faceColors	(Color4[]) 由Color4组成的长度为6的数组，代表每个面的颜色	Color4(1, 1, 1, 1) for each side
faceUV	(Vector4[]) 由Vector4组成的长度为6的数组，代表每个面的纹理贴图的应用范围	UVs(0, 0, 1, 1) for each side
updatable	(boolean) 指定Mesh的顶点数据是否可以被更新	false
sideOrientation	(number) 定义模型的每个面的可见方式。例如正方体有六个面，每个面都有正面和反面。默认相机只能看到一个面的正面，这样比较节省计算资源。- Mesh.FRONTSIDE，表示正面可见

Mesh.BACKSIDE，表示反面可见- Mesh.DOUBLESIDE，表示正反面都可见
Mesh.DEFAULT，目前这个值和FRONTSIDE相等 | Mesh.DEFAULTSIDE |

scene：代表物体所处场景

现在场景中就多了一个234的立方体，但是我们发现，这个立方体浑身漆黑，这是为什么呢？

原因很简单，因为我们还没有设置灯光。和现实世界一样，如果没有光，所有的物体都会是黑的。那么接下来我们就给这个场景增加一个平行光DirectionalLight——也就是我们现实中的太阳。

创建灯光

import { ArcRotateCamera, Color3, Engine, MeshBuilder, Scene, Vector3, Color4, DirectionalLight } from 'babylonjs';

/** 中间代码省略 */

const createScene = (engine: Engine) => {
  /** 创建场景 */
  const scene = new Scene(engine);
  scene.clearColor = Color4.FromColor3(Color3.Gray());
  /** end */

  /** 创建相机 */
  const camera = new ArcRotateCamera('camera', 0, 0, 10, Vector3.Zero(), scene);
  camera.attachControl(true);
  /** end */

  /** 创建立方体 */
  const box = MeshBuilder.CreateBox('box', { width: 2, height: 3, depth: 4 }, scene);
  /** end */

  /** 创建灯光 */
  const light = new DirectionalLight('light', Vector3.Down(), scene);
  light.diffuse = Color3.Red();
  light.specular = Color3.Green();
  /** end */

  return scene;
};

DirectionalLight构造函数需要传入三个参数：

name：名称，全局唯一
direction：光线照射的方向。Vector3.Down()即{ x: 0, y: -1, z: 0 }，表示光线垂直向下
scene：光线所处场景

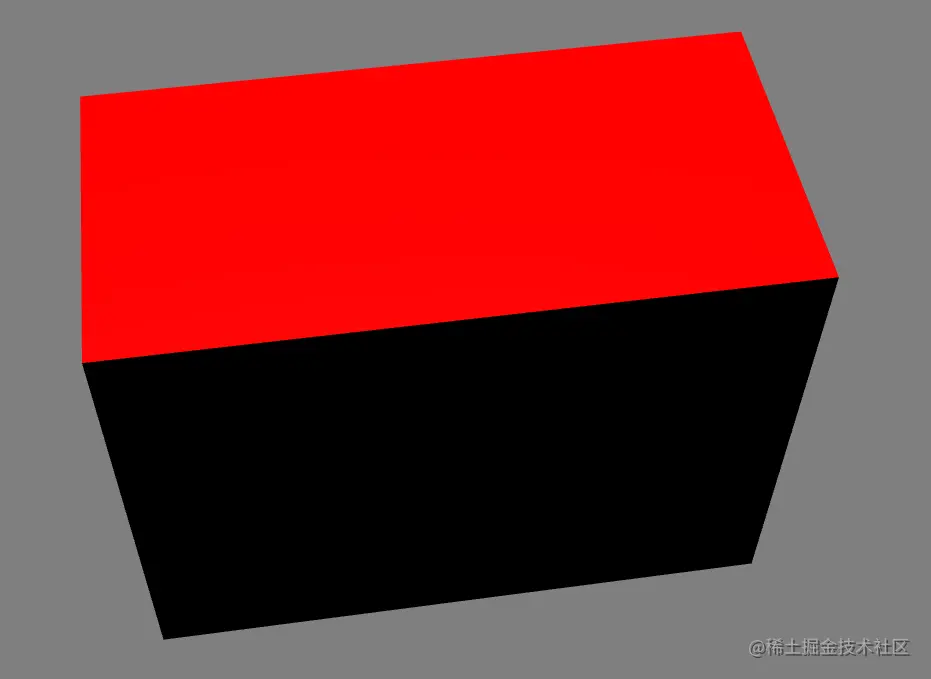

diffuse这个属性代表光线的漫反射光色，所谓漫反射色表示光线照射到物体上时物体所反射出的颜色，我们这里设置为了红色。现在我们先注释掉light.specular这段代码，可以看到光线从上而下照射到物体上时，物体的顶面呈现出了红色，而其他五个面由于没有被光照到，所以仍然是黑色：

specular这个属性代表镜面光色（也叫高光色），即光源在物体上反射出的颜色，就好像从镜子中看灯泡一样。我们这里设置成了绿色，理论上物体表面应该会有一个绿色的高光，但是实际效果却呈现出了黄色！

这是为什么呢？

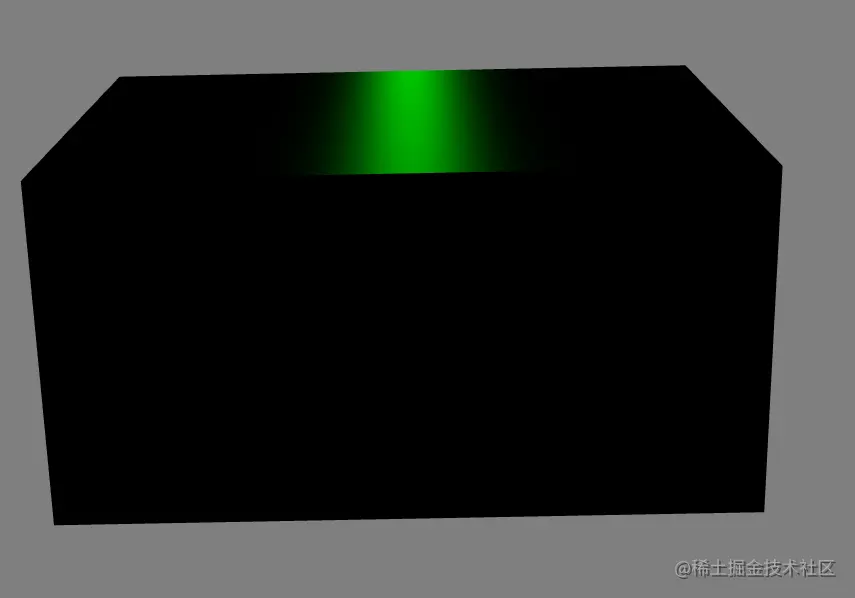

原因很简单，物体表面现在有一个红色的漫反射色和绿色的高光色，着色器会把两种颜色混合，所以呈现出了黄色。当我们把相机旋转到一定角度，可以看到光源在物体上确实还是显示绿色：

由此可见，物体最终呈现出的颜色并不一定是我们设置的某种颜色，而是由多种情况下的颜色的混合结果。这个在开发中要特别注意。
