D3.js学习笔记 — 入门教程

D3.js Tutorial – Data Visualization for Beginners

资源收集

Awesome D3

---

官方的教程与示例

Collections

Gallery

使用方法

// 安装D3
npm i d3@6.7.0

// 全部引入
import * as d3 from 'd3';

API 列表简介

官方的API的排序是按照字母升序排列的，我这儿按照我自己的理解。做了一下分类。

入门必备

• Axes

用于坐标轴绘制

• Easings

D3内部封装的时间函数，可以用于Transition动画。

• Scales

比例尺，D3里面比较重要的概念。

• Selections

用于元素集合操作，D3里面必须掌握的基本操作和概念。

• Shapes

D3内部封装的一些用于绘制形状的API，比如扇形，弧，点等等。

• Transitions

可以为元素增加过渡动画效果。

数据处理

• Array

封装了一系列操作数组的方法。

• Delimiter-Separated Values

D3内部封装的处理CSV（逗号分隔值）的API，比如将其转换为JS对象等等操作。

• Number Formats

D3内部封装的用于数字格式转化的API。

• Random Numbers

生成随机数

• Time Formats

用于时间格式转换操作。

• Time Intervals

用于时间处理操作。

• Colors

用于颜色相关的数据处理。

• Color Schemes

内置的一系列颜色方案，比如你的扇形图每个块需要不同的颜色，那么你就可以根据Color Schemes提供的方案去选取颜色。

• Interpolators

插值操作，一般是返回一个处理两个值（自己指定）之间的范围的函数。

用户交互

• Brushes

直译为刷子，这个主要用来用户做选定区域的操作，帮助用户来关注自己想要关注的指定区域。

• Dragging

用于拖拽操作。

• Zooming

为用户提供缩放和平移操作

图形绘制

• Chords

用于弦图的绘制。

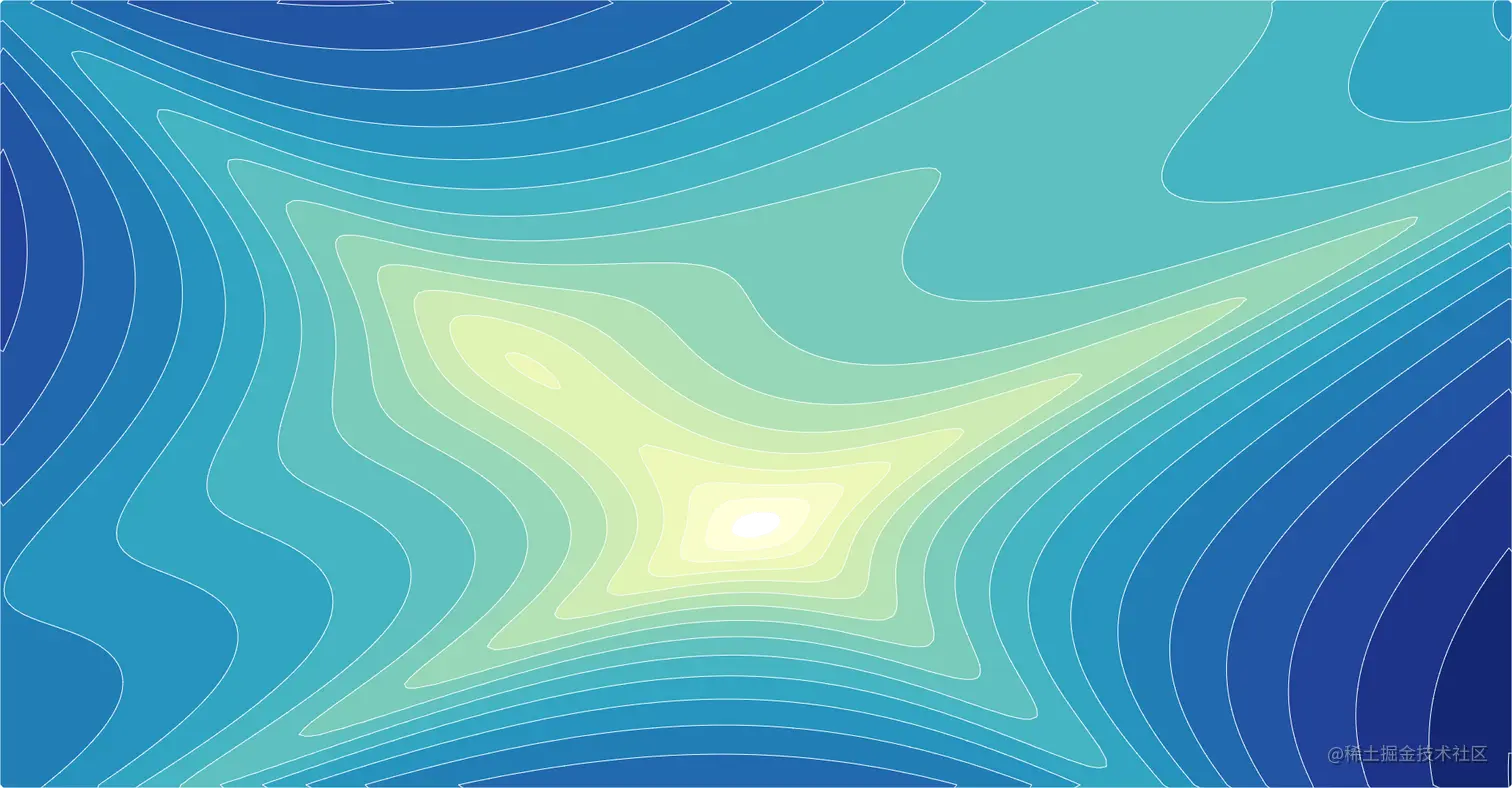

• Contours

用于轮廓的绘制（如地理学上的等高线图），比如下图

• Voronoi Diagrams

用于维诺图（泰森多边形）的绘制。

• Geographies

用于地图相关的绘制。

• Hierarchies

层级图对应的API，D3官方对应的集群图（Cluster）、树状图（Tree）、矩形树状图（TreeMap）、分区图（Partition）、打包图（Pack）由层级图（Hierarchy）延伸出来的。

• Quadtrees

用于四叉树绘制

• Paths

用于路径绘制

• Polygons

为二维多边形提供了一些基本的几何运算。

-Forces 绘制力导向图

其他

• Dispatch

Dispatch可以用于自定义事件监听。

• Fetches

获取外部文件提供的数据，比如JSON、CSV、SVG等。

• Timers

这个模块提供了一个高效的队列，能够管理数千个并发动画，同时保证与并发或分段动画保持一致、同步的计时。在内部，它使用requestAnimationFrame进行流体动画(如果可用)，当延迟超过24ms时切换到setTimeout。

内置图表

D3.js封装了复杂图表的绘制方法，有如下几种：

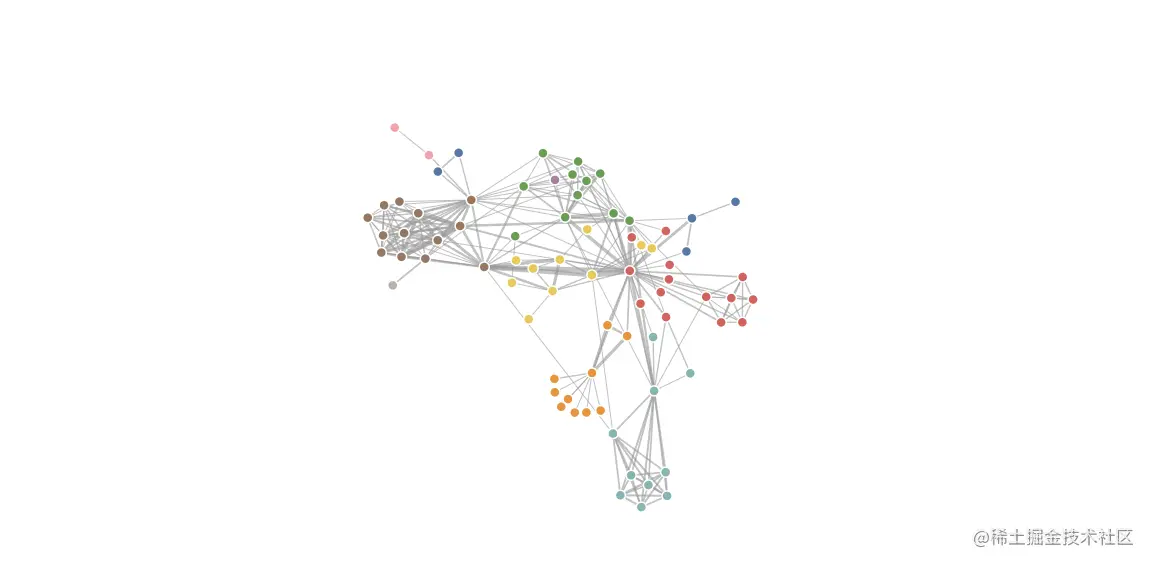

力导向图（力学图）

• d3-force

弦图

• d3-chords

关于弦图的解释

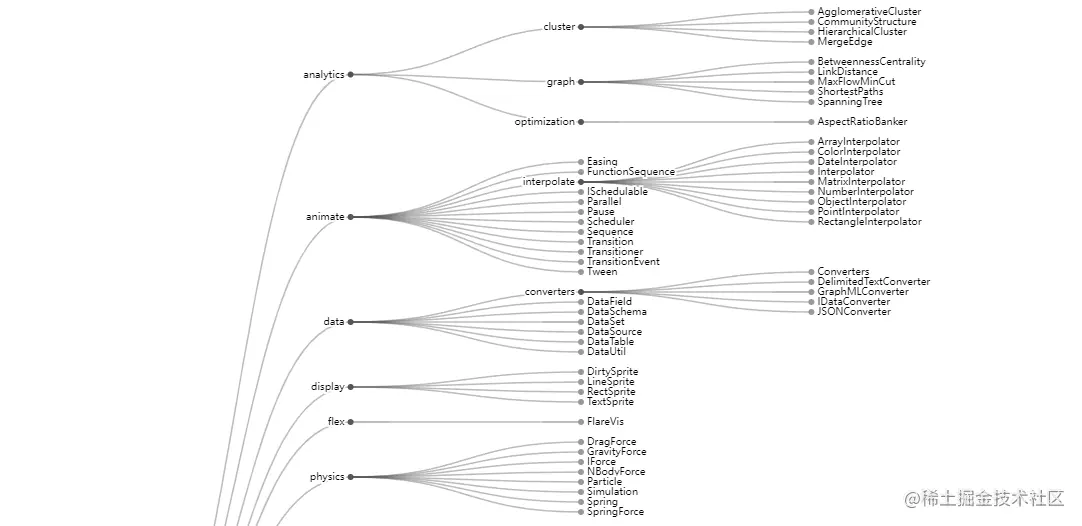

集群图

根据我对D3官方解释的理解，Cluster是比Tree更复杂的树状图，Cluster的概念建立在Dendrogram之上。

• Hierarchy d3.cluster()

树状图

按照官方的解释，Tree相比与Cluster更加简洁清晰

官方解释：The tree layout produces tidy node-link diagrams of trees using the Reingold–Tilford “tidy” algorithm, improved to run in linear time by Buchheim et al. Tidy trees are typically more compact than dendrograms.

• Hierarchy d3.tree()

矩形树状图

• Hierarchy d3.treemap()

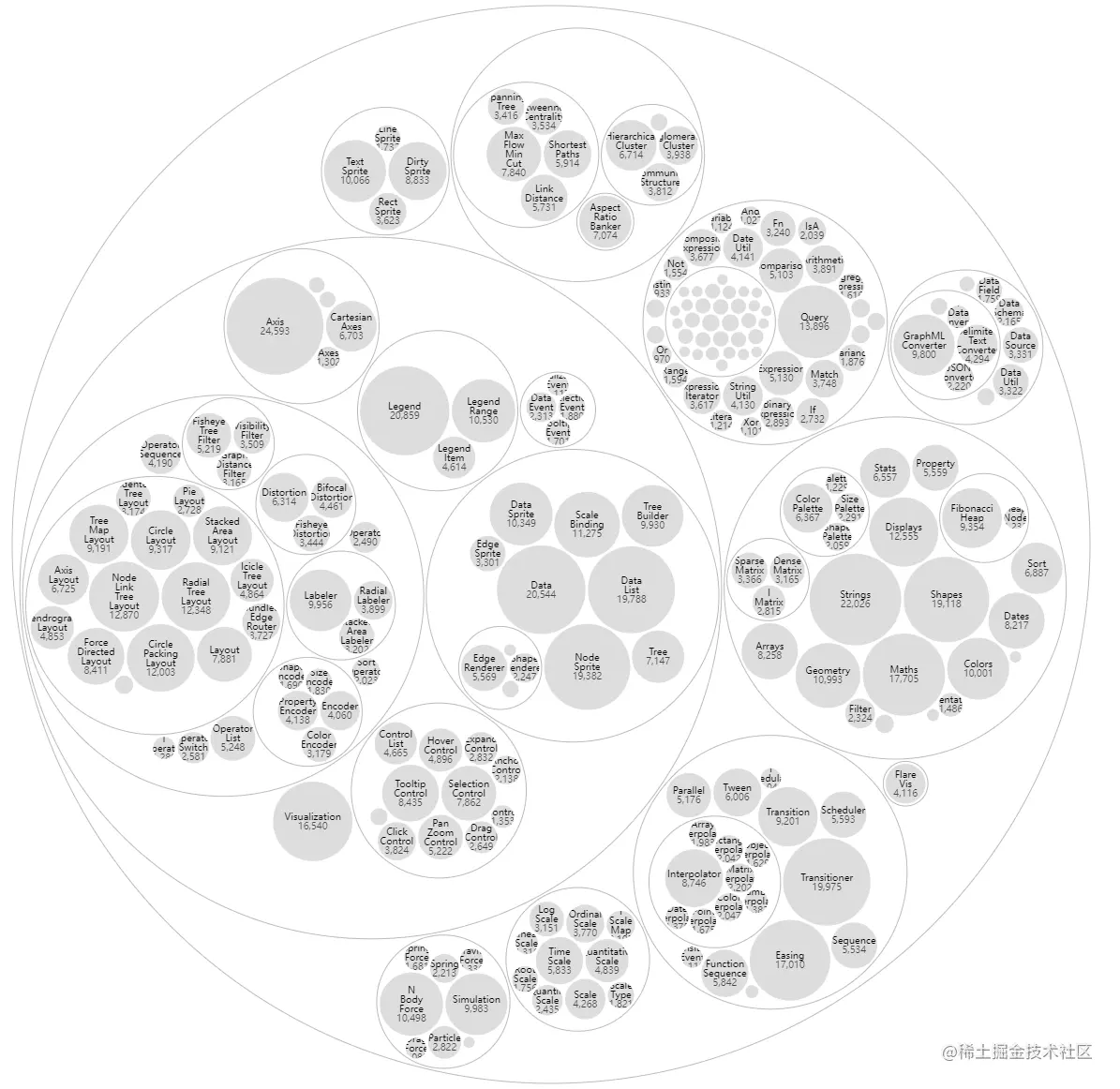

打包图

• Hierarchy d3.pack()

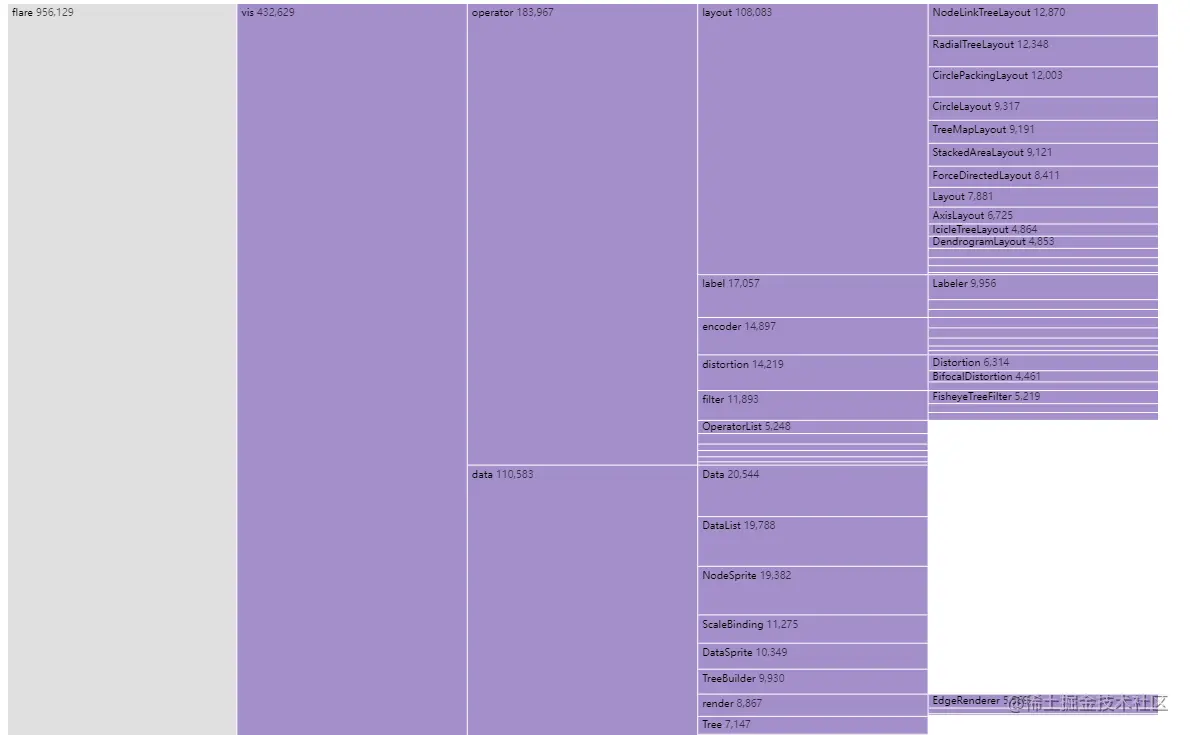

分区图

• Hierarchy d3.partition()

饼状图

• Shape d3.pie()

堆栈图

准确的说堆图不能算是一个独立的图表类型，堆图相当于是把一些相关的形状挨着放在一起。

• Shape d3.stack()

直方图

直方图跟柱状图（条形图）有区别，不要混为一谈；柱状图和直方图唯一的区别就是一个用于分类数据，一个用于连续数据。

• Histograms

常用API

选取元素

• select 选择元素（类似jquery的操作）

d3.d3.select('#text').style('color', 'red');

• selectAll 选择所有匹配的元素

d3.selectAll('.hello').style('color', 'blue');

操作选取元素

• attr()

d3.select("p").attr("name", "fred")

• classed()

d3.select("p").classed('test', true) // true表示增加，false表示移除

• style()

d3.select("p").style('color', 'blue')

• property()

d3.select("p").property('value', '2333')

• text()

d3.select("p").text('Hello D3')

• html()

d3.select("p").html('<span>yayayaya</span>')

• append() 在选择集尾部插入元素

d3.select("p").append('span')

• insert() 在选择集前面插入元素

d3.select("div").insert("p", "h1") // 在h1元素前插入p元素

• remove()

d3.select("div").remove("p")

Update、Enter、Exit

• update() 当对应的元素正好满足时 （ 绑定数据数量 = 对应元素 ）

实际上并不存在这样一个函数，只是为了要与之后的 enter 和 exit 一起说明才想象有这样一个函数。但对应元素正好满足时，直接操作即可，后面直接跟 text ，style 等操作即可。

<ul id="list">
  <li></li>
  <li></li>
  <li></li>
  <li></li>
</ul>

d3.select("#list").selectAll("li")
   .data([10, 20, 30, 40])
   .text(function(d) { return d; });

• enter() 当对应的元素不足时 （ 绑定数据数量 > 对应元素 ）

当对应的元素不足时，通常要添加元素，使之与绑定数据的数量相等。后面通常先跟 append 操作。

<ul id="enter">
    <li></li>
    <li></li>
    <li></li>
    <li></li>
</ul>

d3.select('#enter')
  .selectAll('li')
  .data([1, 2, 3, 4, 5])
  .text((item) => {
    return item;
  })
  .enter()
  .append('li')
  .text((item) => {
    return item;
  });

• exit() 当对应的元素过多时 （ 绑定数据数量 < 对应元素 ）

当对应的元素过多时，通常要删除元素，使之与绑定数据的数量相等。后面通常要跟 remove 操作。

<ul id="exit">
  <li></li>
  <li></li>
  <li></li>
  <li></li>
  <li></li>
  <li></li>
</ul>

d3.select('#exit')
  .selectAll('li')
  .data([1, 2, 3, 4, 5])
  .text((item) => {
    return item;
  })
  .exit()
  .remove('li')
  .text((item) => {
    return item;
  });

加入数据

• data() join()

d3.select('.fruits')
  .selectAll('p')
  .data(['apple', 'peach', 'orange'])
  .join('p')
  .text((item) => item);

引入外部数据

支持array、json、csv、xml等。

• json()、csv()

// async await
const data = await d3.csv("/path/to/file.csv");
console.log(data);

// or
d3.json("/path/to/file.json").then((data) => {  console.log(data); })

绘制一个简单的矩形（svg）

<div class="svg">
  <svg id="svgDemo" class="svg-demo"></svg>
</div>

let marge = { top: 60, bottom: 60, left: 60, right: 60 }; // 设置边距
let dataset = [250, 210, 170, 130, 90]; // 数据（表示矩形的宽度）
let svgInstance = d3.select('#svgDemo'); // 获取svg元素
let g = svgInstance
  .append('g') // 定义一个用来装整个图表的一个分组，并设置他的位置
  .attr('transform', 'translate(' + marge.top + ',' + marge.left + ')');

let rectHeight = 30; // 设置每一个矩形的高度
g.selectAll('rect')
  .data(dataset) // dataset里面有5个数据，根据enter()不足补足的原则，这儿会补足5个react元素
  .enter()
  .append('rect')
  .attr('x', 20) // 设置左上点的x
  .attr('y', function (d, i) {
    // 设置左上点的y
    return i * rectHeight;
  })
  .attr('width', function (d) {
    //设置宽
    return d;
  })
  .attr('height', rectHeight - 5) // 设置长
  .attr('fill', 'green'); // 颜色填充

比例尺

线性比例尺

• scaleLinear() domain() range() 这三个函数一般是结合起来用，线性比例尺，能将一个连续的区间，映射到另一区间。这个相当于是控制比例的。

// 将0-300这个范围按比例映射到0-15这个区域上
let scaleLinear = d3.scaleLinear()
    .domain([0,15])
    .range([0,300]);

序数比例尺

• scaleOrdinal() domain() range() 有时候，定义域和值域不一定是连续的。domain域和range域是离散的，也就是数组。

let color = ["red","blue","yellow","black","green"];
let scaleOrdinal = d3.scaleOrdinal()
    .domain(index)
    .range(color);

坐标轴

• axisBottom() 创建一个新的面向底部的轴生成器
• axisTop() 创建一个新的顶部定向轴生成器
• axisLeft() 创建一个新的左边的轴生成器
• axisRight() 创建一个新的右边的轴生成器
• ticks() 刻度数
• call() 调用某个函数
• scaleBand() 创建一个有序的频带比例尺

带坐标轴的代码

let marge = { top: 60, bottom: 60, left: 60, right: 60 }; //设置边距
let dataset = [1.5, 2.1, 1.7, 1.3, 0.9]; //数据（表示矩形的宽度）
let svgInstance = d3.select('#svgDemo'); // 获取svg元素

// 定义比例尺
let scaleLinear = d3.scaleLinear().domain([0, 3]).range([0, 300]);

let g = svgInstance
  .append('g') //定义一个用来装整个图表的一个分组，并设置他的位置
  .attr('transform', 'translate(' + marge.top + ',' + marge.left + ')');

let rectHeight = 30; //设置每一个矩形的高度
g.selectAll('rect')
  .data(dataset) // dataset里面有5个数据，根据enter()不足补足的原则，这儿会补足5个react元素
  .enter()
  .append('rect')
  .attr('x', 20) //设置左上点的x
  .attr('y', function (d, i) {
    //设置左上点的y
    return i * rectHeight;
  })
  .attr('width', function (d) {
    //设置宽
    return scaleLinear(d);
  })
  .attr('height', rectHeight - 5) //设置长
  .attr('fill', 'red'); //颜色填充

// 增加一个X轴
// 比例尺
let xScale = d3.scaleLinear().domain([0, 3]).range([0, 300]);
// 定义坐标轴
let xAxis = d3.axisBottom(xScale).ticks(7);
g.append('g')
  .attr(
    'transform',
    'translate(' + 20 + ',' + dataset.length * rectHeight + ')'
  )
  .call(xAxis);

动画

• transition() 添加过度效果
• duration() 动画过渡时间（毫秒）
• delay() 动画延时执行时间（毫秒）

饼图Pie

绘制饼状图时，d3.arc与d3.pie()要结合使用。

API

• d3.arc() 绘制弧形

• arc.innerRadius 设置饼图对应弧度的内半径，如果内半径不为0，则饼图当中是空心的。

• arc.outerRadius 设置饼图对应弧度的外半径，控制饼图具体绘制的大小。

• d3.pie() 绘制饼状图

• pie.padAngle(angle) 设置饼图每个块直接的偏移角度值（我感觉也可以理解为间距）不给参数值angle时，返回0。

• pie.sort(compare) 饼图的每个块的排序方式，未指定compare时按默认的数据顺序排列。

pie.sort((a, b) => a.name.localeCompare(b.name));

其他常用API

d3.map(data, mapper)

按照给定mapper函数定义的顺序，返回一个包含iterable中映射值的新数组。等效于 Array.prototype.map() 与 Array.from。

// 示例
d3.map(data, (item) => item.name)

d3.range([start, ]stop[, step])

返回一个包含等差数列的数组。这种方法通常用于迭代均匀间隔的数值序列，例如数组的索引或线性刻度尺的刻度。

• start省略的话，默认为0。
• step省略的话，步进值为1。

d3.range(0, 1, 0.2) // [0, 0.2, 0.4, 0.6000000000000001, 0.8]

d3.schemeSpectral

返回一个二维数组，长度为12，索引0-2没有值；有值的数组里面包含颜色的16进制值。这里面的颜色值来自“光谱”发散颜色，这个还有一个变种函数：d3.interpolateSpectral(t)，t的取值是 [0, 1]，返回值是一个rgb字符串，像这样：rgb(94, 79, 162)。

d3.schemeCategory10

一个由十种分类颜色组成的数组
