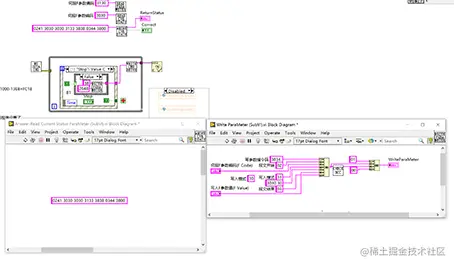

LabVIEW编程LabVIEW开发和利时伺服驱动电机MS系列例程与相关资料 MS020A是十多年前在计量院一个项目，刚才写文章的时候，特地去和利时官网查了，没有找到这款的资料，这款电机似乎已经停产了。印象中这个电机当时好像也是金库直接从厂家采购的，忘了出于什么原因了。当时需要的接线还特殊的，网上没有找到，还从厂家又采购了一条，这件事情还是有点印象的。 不管怎么说，一个公司的同类型产品应该都是类似的。所以就记录在这里了，也算是对以往项目的总结。 通讯控制电机转速需要设定的伺服参数： F00=1 F33=0（保证电机使能后零速） F3C=1或其他（设置伺服波特率与控制通讯口相同） F3D（若控制多台伺服此参数为站号设置，若单台控制无需改动） F30、F31根据负载状况设定，负载惯量越大，建议此值越大 下述例子为无站号通讯时发送的十六进制数据，详细说明参见通讯协议 写F33=1000（1000对应的十六进制为3E8） 01 38 34 02 33 33 30 30 30 30 30 33 45 38 03 37 37 00 写F33=-1000（1000对应的十六进制为3E8，负数在最高位补1，然后用十六进制进行计算1000-13E8=FC18 01 38 34 02 33 33 30 30 30 30 46 43 31 38 03 38 39 00 1 F00改 成1 就是内部速度模式，这是我们 需要的工作方式，默认是2 2 F33的 速度的设定值，正负代表正反转，大小代表速度的大小。 3 F38是 转动使能，如果设成1，就会转动，如果改成9800就停止旋转。 A0:F00改成1 就是内部速度模式;模式更改需要重启设备，因此就不再程序设置了 A1:F33=0(保证电机使能后零速); A2:F38设成0001，使电机转动; B0:设定速度后,点击按钮,修改电机转速; B1:电机停止运动.这里可以采用两种方式 True,使转速为0 False,修改F38参数为Hex9800(Dec2648),通过使能使其停止转动 下图是部分程序截图。
程序如下附件所示。
相关资料说明，如下所示。 LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序 文字内容均在附件Word中，同时上文中提到的例子和资料，均在word中的附件里，可点击下载。登录www.bjcyck.com可以查看更多详细信息。这里只是简略的介绍，有任何关于LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序相关问题，请与我们联系。 链接地址为：www.bjcyck.com/nd.jsp?id=3…
