Mach-O 是 iOS/macOS 系统上应用程序的文件格式，了解 Mach-O 文件的格式，有利于我们后续对应用进行静态分析和动态调试。

分析 `Mach-O` 文件的工具

`otool`

此为命令行的方式，具体参数可以使用 man 进行查看

man otool

...
-h     Display the Mach header.
-l     Display the load commands.
...

其中 -h 可查看 Header

otool -h Mach-O文件

otool -h

-l 可查看 load commands，打印的内容太多就不展示了，有兴趣的可以自己打印看看

`MachOView`

免费开源的 Mach-O 文件分析工具

GitHub链接：gdbinit/MachOView
蓝奏云链接：MachOView.dmg

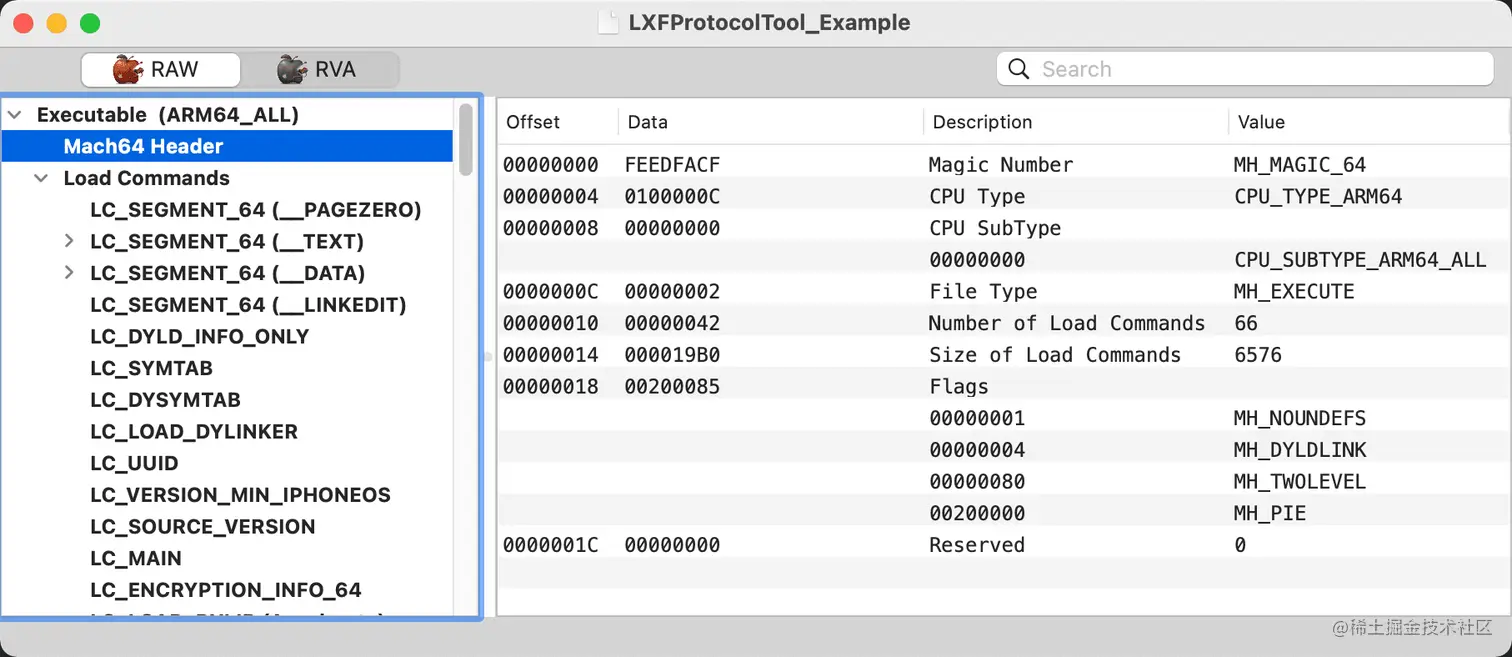

MachOView

`010 Editor`

官网链接： 010 Editor
MachO模板：MachOTemplate.bt

010 Editor 的模板功能很强大，收费产品，不过要分析 ARM64 架构的 Mach-O 程序，需要借助第三方模板。

菜单依次选择：Templates -> View Installed Templates

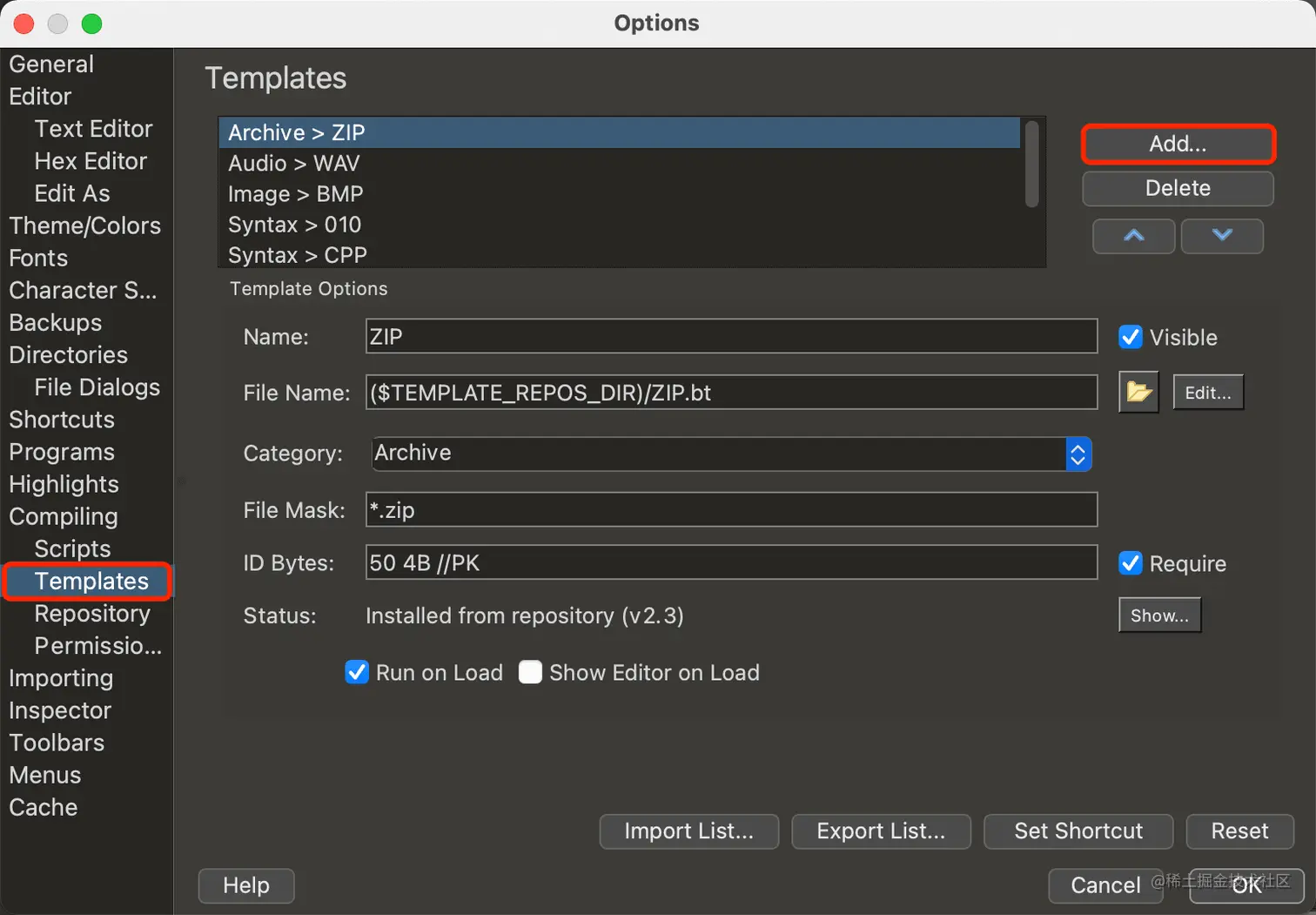

Add Template

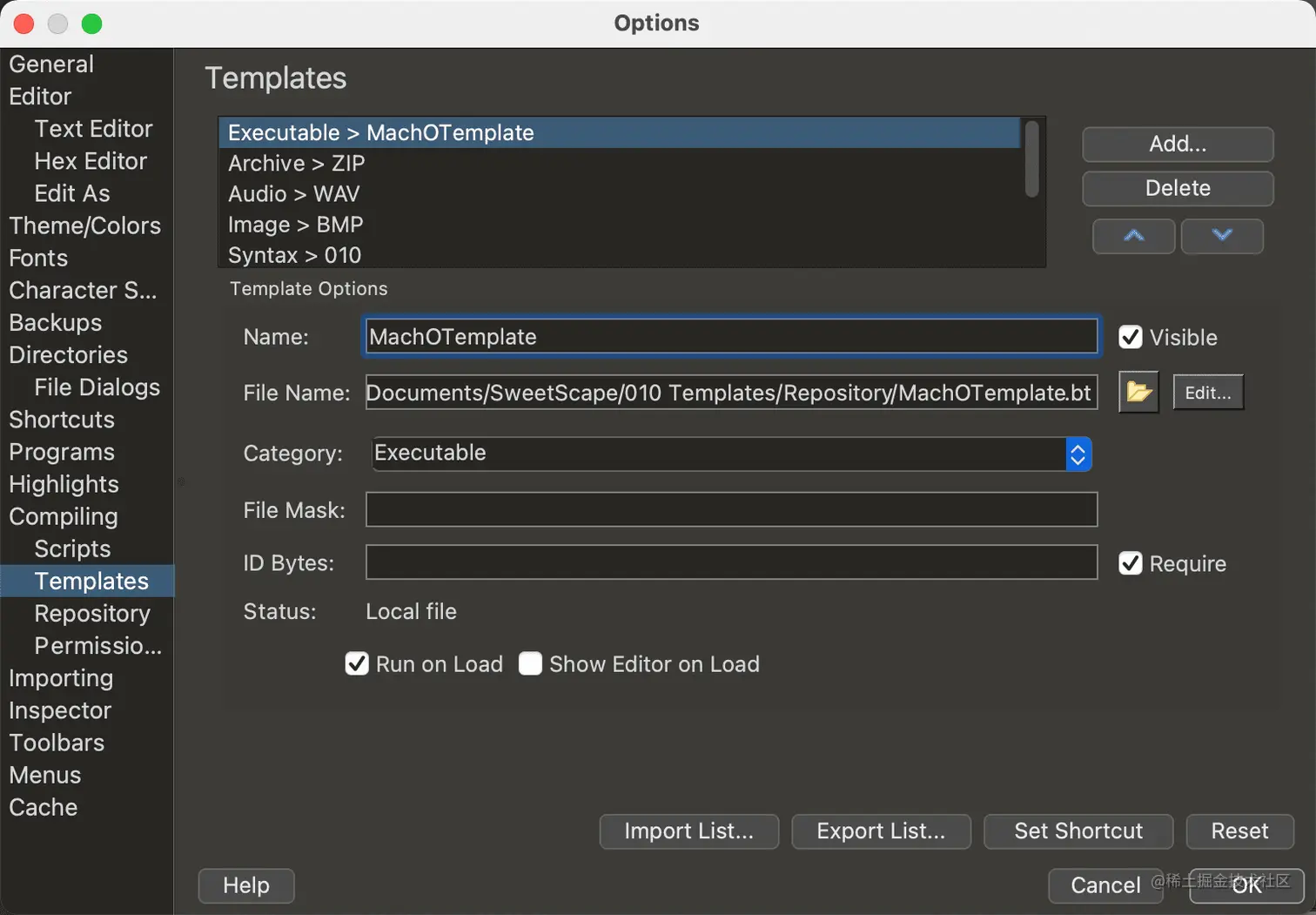

点击 Add 按钮，选择下载好的 MachOTemplate.bt，可以配置 Name 和 Category 等，然后点击 OK

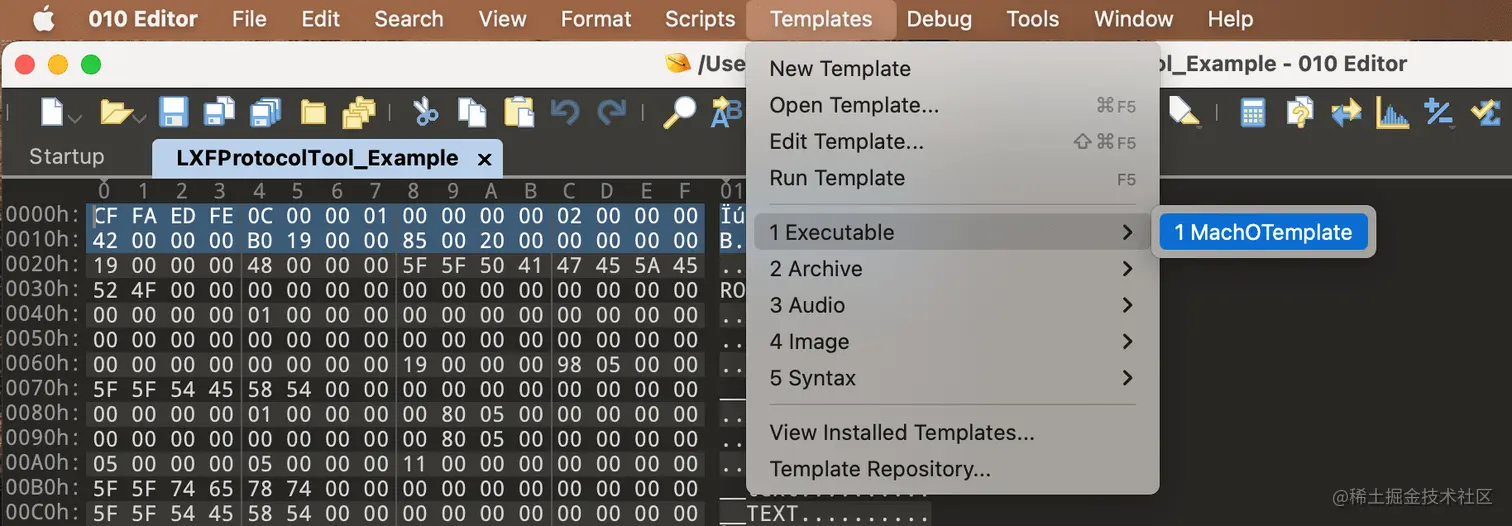

回到程序，将 Mach-O 插入到 010 Editor中，接着在 Templates 菜单中选择刚才点击的模板

分析结果如图所示

`Mach-O` 的结构

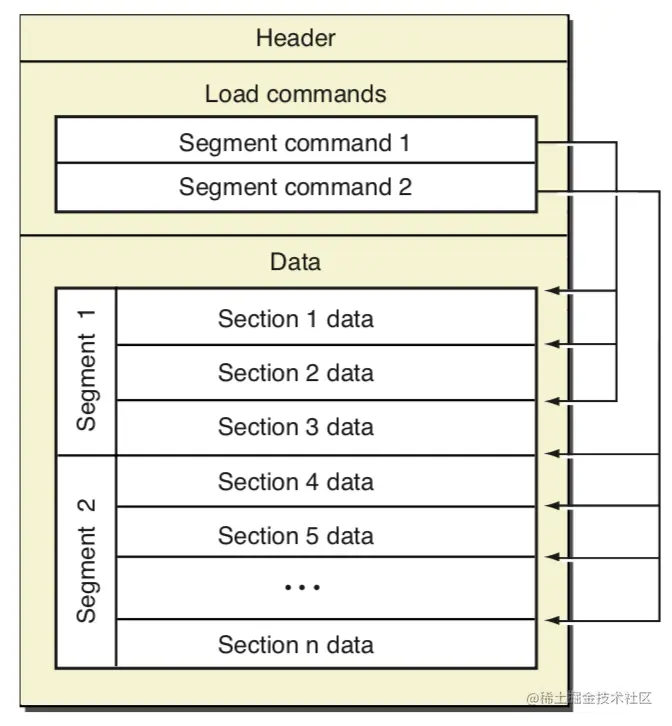

mach-o-structure-official

如上图所示，Mach-O 文件由三部分组成

部分	作用
Mach-O头部（`Header`）	保存了 `CPU` 架构、大小端序、文件类型、加载命令数量等一些基本信息
加载命令（`Load Commands`）	指定了文件的逻辑结构与文件在虚拟内存中的布局
数据块（`Data`）	`Load Commands` 中定义的 `Segment` 的原始数据

`Header`

Mach-o 头部（Header）保存了 CPU 架构、大小端序、文件类型、加载命令数量等一些基本信息，用于校验 Mach-O 文件的合法性和确定文件的运行环境。

在 Xcode 中按快捷键 ⌘ + Shift + o ，输入 mach-o/loader.h，即可找到头部的定义

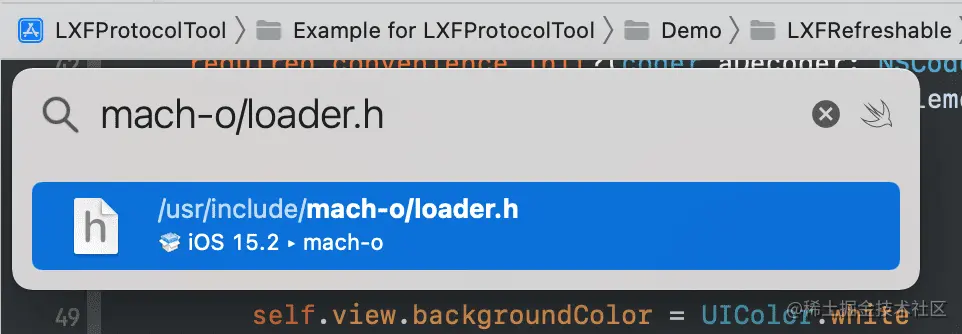

mach-o/loader.h

32 位和 64 位架构的 CPU 分别使用 mach_header 与 mach_header_64 结构体来描述 Mach-O 头部，本文所述内容均以 64 位为主，定义如下：

/*
 * The 64-bit mach header appears at the very beginning of object files for
 * 64-bit architectures.
 */
struct mach_header_64 {
    uint32_t    magic;      /* mach magic number identifier */
    cpu_type_t  cputype;    /* cpu specifier */
    cpu_subtype_t  cpusubtype; /* machine specifier */
    uint32_t    filetype;   /* type of file */
    uint32_t    ncmds;      /* number of load commands */
    uint32_t    sizeofcmds; /* the size of all the load commands */
    uint32_t    flags;      /* flags */
    uint32_t    reserved;   /* reserved */
};

/* Constant for the magic field of the mach_header_64 (64-bit architectures) */
#define MH_MAGIC_64 0xfeedfacf /* the 64-bit mach magic number */
#define MH_CIGAM_64 0xcffaedfe /* NXSwapInt(MH_MAGIC_64) */

字段	作用
`magic`	魔数（特征字段），用于标识当前设备是大端序还是小端序。由于 `iOS` 是小端序，所以其被定义常量 `MH_MAGIC_64`，即固定取值为 `0xfeedfacf`
`cputype`	标识 `CPU` 架构，类型为 `cpu_type_t`，其定义于 `mach/machine.h`
`cpusubtype`	标具体的 `CPU` 架构，区分不同版本的处理器，类型为 `cpusubtype`，其定义于 `mach/machine.h`
`filetype`	`Mach-O` 文件类型（如：可执行文件、库文件等），可在 `mach-o/loader.h` 中找到具体定义和取值。常见的有 `MH_OBJECT`（中间目标文件）、`MH_EXECUTE`（可执行文件）、`MH_DYLIB`（动态链接库）、`MH_DYLINKER`（动态链接器）
`ncmds`	`Load Commands` 的数量
`sizeofcmds`	`Load Commands` 所占的总字节大小
`flags`	一些标识信息，可在 `mach-o/loader.h` 中找到具体定义和取值。其中 `#define MH_PIE 0x200000` 值得注意，只会在文件类型为 `MH_EXECUTE` 时使用，表明开启 `ASLR`，用来增加程序安全性。
`reserved`	系统保留字段

注： ASLR ，全称 Address Space Layout Randomization，地址空间布局随机化，顾名思义，每次启动程序，加载的地址都会随机变化，需要对代码地址进行计算修正才可正常访问。

Load Commands

加载命令（Load Commands）紧跟 Header之后，指定了文件的逻辑结构与文件在虚拟内存中的布局，明确地告诉加载器如何处理二进制数据。有些命令由内核处理，有些由动态链接器(dyld)处理。

Load Commands

Load Commands 可以当作是多个 command 的集合，每一个 command 的类型 cmd 都是以 LC_ 为前缀的常量，如 LC_SEGMENT。

在头文件 mach-o/loader.h 中可以查看每个 command 的定义，每个 command 都拥有自己的独立结构，但是其结构的前两个字段固定为 cmd 和 cmdsize

struct load_command {
    uint32_t cmd;        /* type of load command */
    uint32_t cmdsize;    /* total size of command in bytes */
};

字段	作用
`cmd`	当前 `Load Commands` 的类型，如 `LC_SEGMENT`
`cmdsize`	当前 `Load Commands` 的大小，保证其可被正确解析

根据不同的命令类型（cmd），内核会使用不同的函数进行解析。

下面对几个重要的命令类型进行详解。

`LC_SEGMENT`

LC_SEGMENT 和 LC_SEGMENT_64 为段加载命令，每个段都定义了一个虚拟内存区域，动态链接器负责把这个区域映射到进程地址空间。其结构定义如下所示：

struct segment_command_64 { /* for 64-bit architectures */
    uint32_t	cmd;		/* LC_SEGMENT_64 */
    uint32_t	cmdsize;	/* includes sizeof section_64 structs */
    char	segname[16];	/* segment name */
    uint64_t	vmaddr;		/* memory address of this segment */
    uint64_t	vmsize;		/* memory size of this segment */
    uint64_t	fileoff;	/* file offset of this segment */
    uint64_t	filesize;	/* amount to map from the file */
    vm_prot_t	maxprot;	/* maximum VM protection */
    vm_prot_t	initprot;	/* initial VM protection */
    uint32_t	nsects;		/* number of sections in segment */
    uint32_t	flags;		/* flags */
};

字段	描述
`cmd`	当前 `command` 的类型
`cmdsize`	当前 `command` 的大小
`segname`	段名称，占16个字节
`vmaddr`	段的虚拟内存地址
`vmsize`	段的虚拟内存大小
`fileoff`	段在文件中的偏移量
`filesize`	段在文件中的大小
`maxprot`	段页面的最高内存保护级别
`initprot`	段页面的初始内存保护级别
`nsects`	段中包含节的数量。一个段可以包含0个或多个节
`flags`	段的标志信息（`SG_HIGHVM`、`SG_FVMLIB`等）

系统从 fileoff 处加载大小为 filesize 的内容到虚拟内存 vmaddr 处，大小为 vmsize, 段页面的权限由 initprot 进行初始化，权限可被修改，但不可超过 maxprot 的值。

上图中的四个段作用如下：

段	描述
`__PAGEZERO`	静态链接器创建了 `__PAGEZERO` 作为可执行文件的第一个段，该段在虚拟内存中的位置和大小皆为 `0`，不能读写、不能执行，用来处理空指针。
`__TEXT`	包含了可执行的代码和其他一些只读数据。静态链接器设置该段的虚拟内存权限为可读、可执行，进程被允许执行这些代码，但不能修改。
`__DATA`	包含了将会被更改的数据。静态链接器设置该段的虚拟内存权限为可读写。
`__LINKEDIT`	包含了动态链接库的原始数据，如符号、字符串和重定位表条目等。

64 位的节(section)结构定义：

struct section_64 { /* for 64-bit architectures */
    char	sectname[16];	/* name of this section */
    char	segname[16];	/* segment this section goes in */
    uint64_t	addr;		/* memory address of this section */
    uint64_t	size;		/* size in bytes of this section */
    uint32_t	offset;		/* file offset of this section */
    uint32_t	align;		/* section alignment (power of 2) */
    uint32_t	reloff;		/* file offset of relocation entries */
    uint32_t	nreloc;		/* number of relocation entries */
    uint32_t	flags;		/* flags (section type and attributes)*/
    uint32_t	reserved1;	/* reserved (for offset or index) */
    uint32_t	reserved2;	/* reserved (for count or sizeof) */
    uint32_t	reserved3;	/* reserved */
};

段	描述
`sectname`	节的名称，占 `16` 个字节
`segname`	节指导的段名称，占 `16` 个字节
`addr`	节在内存中的起始位置
`size`	节占用的内存大小
`offset`	节的文件偏移地址
`align`	节的字节对齐大小
`reloff`	重定位入口的文件偏移
`nreloc`	需要重定位的入口数量
`flags`	节的类型和属性
`reserved1/2/3`	系统保留字段

`LC_LOAD_DYLIB`

LC_LOAD_DYLIB 指向程序依赖库的加载信息，可以使用 MachOView 进行查看

LC_LOAD_DYLIB

LC_LOAD_DYLIB 的结构定义为 dylib_command

struct dylib {
    union lc_str  name;			/* library's path name */
    uint32_t timestamp;			/* library's build time stamp */
    uint32_t current_version;		/* library's current version number */
    uint32_t compatibility_version;	/* library's compatibility vers number*/
};

struct dylib_command {
    uint32_t		cmd;		/* LC_ID_DYLIB, LC_LOAD_{,WEAK_}DYLIB, LC_REEXPORT_DYLIB */
    uint32_t		cmdsize;	/* includes pathname string */
    struct dylib	dylib;		/* the library identification */
};

字段	描述
`name`	依赖库的完整路径。动态链接器会使用此路径进行动态库加载
`timestamp`	依赖库构建时的时间戳
`current_version`	当前版本号
`compatibility_version`	兼容版本号

LC_LOAD_WEAK_DYLIB 的结构也是 dylib_command，不同的是其声明的依赖库是可选的，即缺少声明的依赖库不会影响主程序的运行，而 LC_LOAD_DYLIB 声明的依赖库如果找不到，加载器会放弃并结束进程。

可以使用 otool 来查看有哪些依赖库

otool -arch arm64 -L LXFProtocolTool_Example

LXFProtocolTool_Example:
    /System/Library/Frameworks/Accelerate.framework/Accelerate (compatibility version 1.0.0, current version 4.0.0)
    @rpath/Alamofire.framework/Alamofire (compatibility version 1.0.0, current version 1.0.0)
    /usr/lib/libobjc.A.dylib (compatibility version 1.0.0, current version 228.0.0)
    /usr/lib/swift/libswiftCoreMIDI.dylib (compatibility version 1.0.0, current version 5.0.0, weak)
    ...

除了 /System/Library/ 和 /usr/lib 这些系统路径外，还可能会遇到 @rpath、@executable_path 之类的路径

路径	描述
`@executable_path`	指可执行文件的目录
`@rpath`	由 `LC_RPATH` 加载指定指定，`iOS` 上通常为应用自身 `framework` 文件，默认为：`@executable_path/Framework`

这些路径可使用 MacOS 上提供的 install_name_tool 工具进行修改，注意：此操作对于未越狱平台注入动态库是必须掌握的！

# 修改依赖库路径
install_name_tool -change @rpath/Alamofire.framework/Alamofire @executable_path/Alamofire.framework/Alamofire LXFProtocolTool_Example

通用二进制

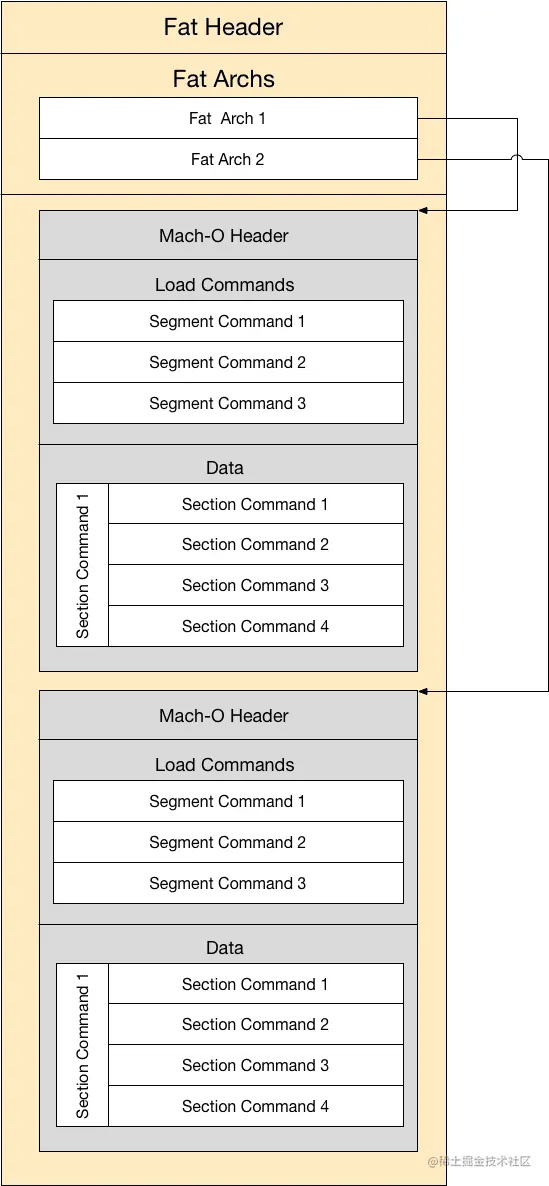

Universal Binary格式文件（通用二进制，也称胖二进制），实际上只是将不同架构的的 Mach-O 文件打包到一起，再在文件起始位置处加上 fat_header 结构来说明所支持的架构和偏移地址信息，其结构如下图所示：

头文件 mach-o/fat.h 中可查看通用二进制文件的定义：

#define FAT_MAGIC    0xcafebabe
#define FAT_CIGAM    0xbebafeca /* NXSwapLong(FAT_MAGIC) */

struct fat_header {
    uint32_t magic;     /* FAT_MAGIC or FAT_MAGIC_64 */
    uint32_t nfat_arch; /* number of structs that follow */
};

字段	作用
`magic`	魔数（特征字段），其被定义常量 `FAT_MAGIC`，即固定取值为 `0xcafebabe`
`nfat_arch`	标识 `Mach-O` 文件包含的架构个数

fat_header 后紧跟 fat_arch 结构，有多少架构就会有多少 fat_arch，用于描述对应的 Mach-O文件的具体信息

struct fat_arch {
    cpu_type_t  cputype; /* cpu specifier (int) */
    cpu_subtype_t    cpusubtype; /* machine specifier (int) */
    uint32_t    offset;  /* file offset to this object file */
    uint32_t    size;    /* size of this object file */
    uint32_t    align;   /* alignment as a power of 2 */
};

字段	作用
`offset`	指定对应架构相对于文件开头的偏移量
`size`	指定对应架构数据的大小
`align`	指定数据的内存对齐边界，取舍为 `2` 的 `N` 次方

cputype 和 cpusubtype 在前面已经提及过，这里就不赘述了
