一、自定义 objc_class 打印 cache
接下来我们不通过 lldb 的打印去打印 cache_t 的值，直接通过 NSLog 方法打印。那么就需要模仿源码，自己也搞个 cache_t, 自己也搞个 objc_class，请看下面的代码。
typedef uint32_t mask_t; // x86_64 & arm64 asm are less efficient with 16-bits
struct sh_bucket_t {
SEL _sel;
IMP _imp;
};
struct sh_cache_t {
struct sh_bucket_t *_buckets;
mask_t _maybeMask;
uint16_t _flags;
uint16_t _occupied;
};
struct sh_class_data_bits_t {
uintptr_t bits;
};
struct sh_objc_class {
Class ISA;
Class superclass;
struct sh_cache_t cache;
struct sh_class_data_bits_t bits;
};

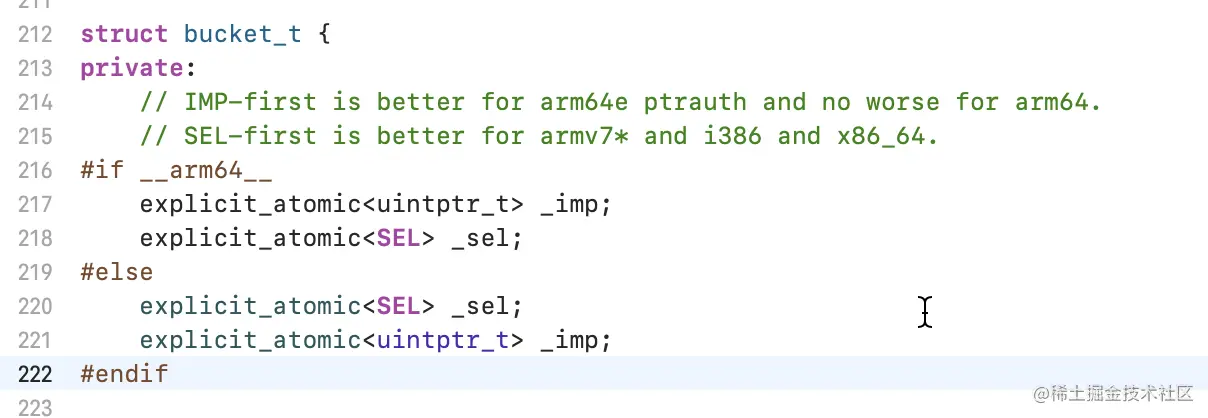

这里需要注意的是，sh_bucket_t 的 _imp 和 _sel 定义的顺序一定不能错！以下是 bucket_t 的源码实现，当为 arm64 架构的时候 _imp 是在结构体的第一个位置，否则是 _sel 在第一个位置。当我们用 M1 系列的电脑或者真机调试的时候走的是 arm64，我的电脑是 intel 的，所以是 _sel 在第一个位置。
定义一个 SHPerson 对象，并添加方法。
@interface SHPerson : NSObject
- (void)play1;
- (void)play2;
- (void)play3;
- (void)play4;
@end
@implementation SHPerson
- (void)play1 {
NSLog(@"%s", __func__);
}
- (void)play2 {
NSLog(@"%s", __func__);
}
- (void)play3 {
NSLog(@"%s", __func__);
}
- (void)play4 {
NSLog(@"%s", __func__);
}
@end
我们还需要一个打印的方法，打印出 _occupied 和 _maybeMask 的变化，并且把 bucket_t*(_bucketsAndMaybeMask) 的所有 bucket_t 打印出来。
打印方法的实现：
void print_sel_and_imp(struct sh_objc_class *class) {
NSLog(@"_occupied: %hu - _maybeMask: %u",class->cache._occupied, class->cache._maybeMask);
for (mask_t i = 0; i < class->cache._maybeMask; i++) {
struct sh_bucket_t bucket = class->cache._buckets[i];
NSLog(@"sel: %@ - imp: %p",NSStringFromSelector(bucket._sel), bucket._imp);
}
}
分三个部分：1：没调用方法的打印。2：调用部分方法的打印。3：调用全部方法的打印。
int main(int argc, const char * argv[]) {
@autoreleasepool {
// insert code here...
SHPerson *p = [SHPerson alloc];
struct sh_objc_class *p_class = (__bridge struct sh_objc_class *)([SHPerson class]);
print_sel_and_imp(p_class);
[p play1];
[p play2];
print_sel_and_imp(p_class);
[p play3];
[p play4];
print_sel_and_imp(p_class);
NSLog(@"Hello, World!");
}
return 0;
}

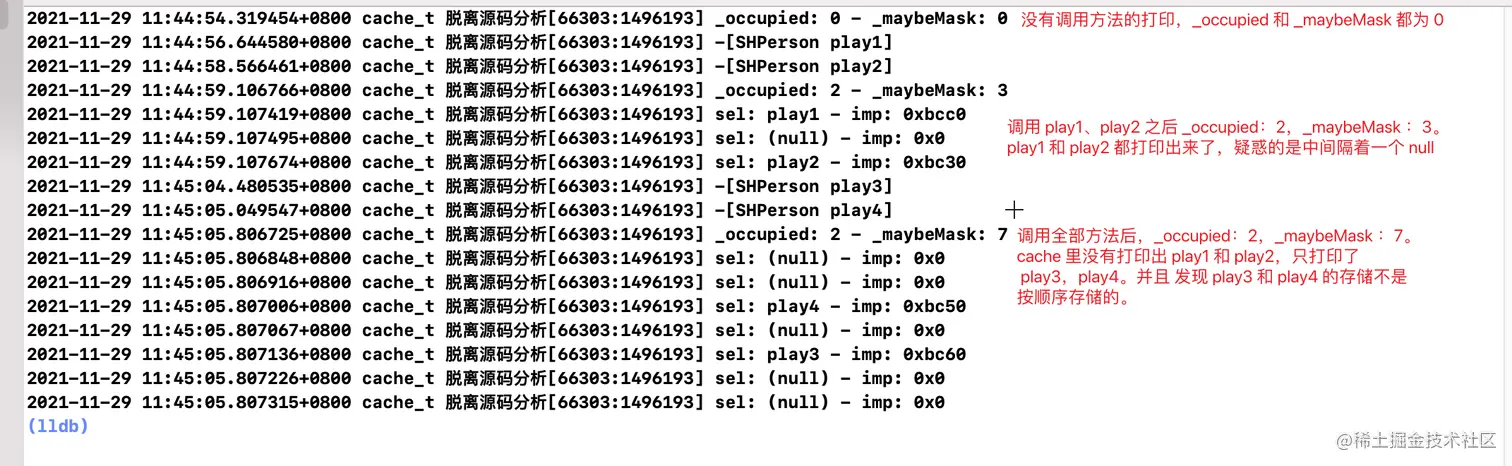

我们来看一下打印结果：
抛出几个疑问：
_maybeMask这个掩码具体是什么？为什么从 0-3-7。_occupied是什么？从 0-2-2。bucket数据为什么会有丢失的情况？原来缓存的play1和play2去哪儿了。- 为什么缓存的方法是无序的？
注意：M1 芯片的 Mac 电脑是拿不到 _maybeMask 的，并且在 M1 芯片的电脑同以上的方式强行取 _buckets 的值是不正常的。以上的脱离源码的打印，只是为了抛出上面四个疑问，所以在用 M1 芯片的电脑操作到这里的时候，不要纠结这个 _maybeMask。
二、insert 函数分析
在 cache_t 中有一个 insert 函数，很明显，这个是在进行缓存的时候，将方法插入 _buckets 的函数。
// 第一个参数：传一个 SEL(方法编号)
// 第二个参数：传一个 IMP(方法地址)
// 第三个参数：传一个 id 对象，接收者
void insert(SEL sel, IMP imp, id receiver);
来看一下它的实现，为了方便阅读，我在源码中添加的相关的注释。
void cache_t::insert(SEL sel, IMP imp, id receiver)
{
runtimeLock.assertLocked();
// Never cache before +initialize is done
if (slowpath(!cls()->isInitialized())) {
return;
}
if (isConstantOptimizedCache()) {
_objc_fatal("cache_t::insert() called with a preoptimized cache for %s",
cls()->nameForLogging());
}
#if DEBUG_TASK_THREADS
return _collecting_in_critical();
#else
#if CONFIG_USE_CACHE_LOCK
mutex_locker_t lock(cacheUpdateLock);
#endif
ASSERT(sel != 0 && cls()->isInitialized());
// Use the cache as-is if until we exceed our expected fill ratio.
// 1.计算出当前的缓存占用量
// 没有属性赋值的情况下 occupied() == 0, newOccupied == 1。
mask_t newOccupied = occupied() + 1;
unsigned oldCapacity = capacity(), capacity = oldCapacity;
// 2.根据缓存占用量判断执行的操作
// 2.1 初始化创建
if (slowpath(isConstantEmptyCache())) {
// 小概率发生的，即当 occupied() == 0时，创建缓存，创建属于小概率事件
// Cache is read-only. Replace it.
// 初始化时，capacity == 4(1 << 2)。
if (!capacity) capacity = INIT_CACHE_SIZE;
// 开辟空间
reallocate(oldCapacity, capacity, /false);
}
else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
// Cache is less than 3/4 or 7/8 full. Use it as-is.
// 2.2
// 如果小于等于占用内存的 3/4 或者满 7/8 就什么都不做。
// 第一次时，申请开辟的内存是4个，如果此时已经有3个从 bucket 插入到 cache 里面，再插入一个就是 4 个。
// 当大于 4(当前下标为4)，就越界了，所以要在原来的容量上进行两倍扩容。
}
#if CACHE_ALLOW_FULL_UTILIZATION
else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
// Allow 100% cache utilization for small buckets. Use it as-is.
}
#endif
// 2.3
else { // 如果超出 3/4，进行两倍扩容
capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
if (capacity > MAX_CACHE_SIZE) {
capacity = MAX_CACHE_SIZE;
}
// 走到这里表示曾经有，但是已满了，需要重新梳理
reallocate(oldCapacity, capacity, true);
}
// 3. 针对需要存储的bucket进行内部imp和sel赋值
bucket_t *b = buckets();
mask_t m = capacity - 1; // mask = capacity - 1
// 3.1 求 cache 哈希，即哈希下标---通过哈希算法函数计算 sel 存储的下标。
mask_t begin = cache_hash(sel, m);
mask_t i = begin;
// Scan for the first unused slot and insert there.
// There is guaranteed to be an empty slot.
// 3.2 如果存在哈希冲突，则从冲突的下标开始遍历 do-while
do {
// 3.3 第一个插槽未使用，将 bucket 插入第一个插槽。
// 即遍历的下标拿不到 sel，表示当前没有存储 bucket，可以在第一个插槽存储。
if (fastpath(b[i].sel() == 0)) {
// _occupied++;
incrementOccupied();
// 将 bucket 插入
b[i].set<Atomic, Encoded>(b, sel, imp, cls());
return;
}
// 3.4 如果将要插入的卡槽中存有 sel 并且等于要插入的 sel，直接返回
if (b[i].sel() == sel) {
// The entry was added to the cache by some other thread
// before we grabbed the cacheUpdateLock.
return;
}
// 3.5 如果当前下标有 sel，且和准备插入的 sel不相等，需要重新进行哈希计算，得到新下标，遍历。
} while (fastpath((i = cache_next(i, m)) != begin));
bad_cache(receiver, (SEL)sel);
#endif // !DEBUG_TASK_THREADS
}
前面一些锁的处理和一些相关的判断我们可以忽略掉，insert 方法主要分三步：
第一步：计算出当前的缓存占用量。
没有属性赋值的情况下 occupied() == 0, newOccupied == 1。
第二步：根据缓存占用量判断执行的操作。
- 初始化创建：小概率发生，即当
occupied() == 0时，创建缓存，创建属于小概率事件，初始化时，capacity == 4(1 << 2)。 - 是否需要扩容：如果占用的内存小于等于
3/4或者满7/8就什么都不做。第一次时，申请开辟的内存是4个，如果此时已经有3个从bucket插入到cache里面，再插入一个就是4个，当大于4(当前下标为4)，就越界了，所以要在原来的容量上进行两倍扩容。走到reallocate方法表示曾经有，但是已满了，需要重新梳理。
第三步、针对需要存储的bucket进行内部imp和sel赋值。
- 求
cache哈希，即哈希下标---通过哈希算法函数计算sel存储的下标。 - 如果存在哈希冲突，则从冲突的下标开始遍历
do-while，第一个插槽未使用，将bucket插入第一个插槽。即遍历的下标拿不到sel，表示当前没有存储bucket，可以在第一个插槽存储。 这个时候_occupied++。如果将要插入的卡槽中存有sel并且等于要插入的sel，直接返回。 - 如果当前下标有
sel，且和准备插入的sel不相等，需要重新进行哈希计算，得到新下标-遍历。
根据第3点提到的哈希算法和哈希冲突，我们来看一下源码如何实现的：
哈希算法
static inline mask_t cache_hash(SEL sel, mask_t mask)
{
uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
// 如果使用缓存
value ^= value >> 7;
#endif
// 通过 sel & mask(),即 _maybeMask = capacity - 1
return (mask_t)(value & mask);
}
哈希冲突
#if CACHE_END_MARKER
static inline mask_t cache_next(mask_t i, mask_t mask) {
// （将当前的哈希下标 + 1）& mask，重新进行哈希计算，得到一个新的下标。
return (i+1) & mask;
}
#elif __arm64__
static inline mask_t cache_next(mask_t i, mask_t mask) {
// 如果 i 是 null，则等于 mask（mask = capacity - 1），否则向前一个下标（i-1）。
return i ? i-1 : mask;
}
#else
#error unexpected configuration
#endif
三、reallocate 分析
源码的实现。
void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
// 取出旧的 buckets
bucket_t *oldBuckets = buckets();
// 开辟一个新的 buckets
bucket_t *newBuckets = allocateBuckets(newCapacity);
// Cache's old contents are not propagated.
// This is thought to save cache memory at the cost of extra cache fills.
// fixme re-measure this
ASSERT(newCapacity > 0);
ASSERT((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);
// 将 buckets 存入缓存中
setBucketsAndMask(newBuckets, newCapacity - 1);
// 如果有旧的 buckets，进行清除处理
if (freeOld) {
collect_free(oldBuckets, oldCapacity);
}
}
- 取出旧的
buckets并开辟一个新的buckets（allocateBuckets）。 - 将新的
buckets存储缓存中。（调用setBucketsAndMask方法）。架构的不同，缓存的处理也不一样，具体可看源码。 - 如果有旧的
buckets，进行清除相关的处理。（调用collect_free方法）。- 创建垃圾回收空间（
_garbage_make_room）。 - 垃圾回收，清理旧的
buckets（collectNolock）。
- 创建垃圾回收空间（
四、NSLog 打印 cache_t 的疑问点。
一、 _maybeMask 具体是什么？为什么从 0-3-7
_maybeMask是一个掩码，用于哈希算法取下标（cache_hash）和哈希冲突取下标（cache_next）中的计算需要，并且_maybeMask的值等于capacity - 1。cache_hash：sel & _maybeMask取得下标。cache_next：根据架构的不同做处理，arm64 的时候：如果i是 0，则等于mask（mask = capacity - 1），否则向前一个下标（i-1）。arm64 以外的架构的时候：（当前下标 + 1）& mask，重新进行哈希计算，得到一个新的下标。
二、_occupied 是什么？0-2-2
_occupied 表示 buckets 中 sel-imp 占用的大小，还记得在 NSLog 打印的，只有 play1 和 play2 的时候，_occupied 等于 2。只有 play3 和 play4 的时候，_occupied 还是等于 2。所以可以理解为，_occupied 表示 buckets 中，包含 sel-imp 的 bucket_t 的个数。
三、buckets 数据为什么会有丢失的情况？原来缓存的 play1 和 play2 去那里了。
原来的 buckets 数据丢失是因为当超出 3/4 的容量时，需要进行扩容，而扩容时，会新开辟一个 buckets，并且把原来的 buckets 进行回收清除处理。
四、为什么缓存的方法是无序的？
其实了解到 _maybeMask 具体是什么，就知道为什么缓存的方法是无序的了。因为通过哈希算法算法取出的下标拿到的 bucket_t 可能含有并且不等于将要存储的 sel-imp，所以进行了哈希冲突处理，哈希冲突将产生冲突的下标进行 （sel & _maybeMask）或者（当前下标 + 1）& mask，具体根据架构来采取。
五、为什么是在 3/4 时进行扩容
这个问题是一个扩展，在哈希这种数据结构里面，有一个概念用来表示空位的多少叫做装载因子——装载因子越大，说明空闲位置越少，冲突越多，散列表的性能会下降，负载因子是 3/4 的时候，空间利用率比较高，而且避免了相当多的 Hash 冲突，提升了空间效率。
具体可以阅读 HashMap 的负载因子为什么默认是0.75 - baijiahao.baidu.com/s?id=165613…
缓存的主要目的就是通过一系列策略让编译器更快的执行消息传递。
五、objc-cache.mm 的注解翻译。

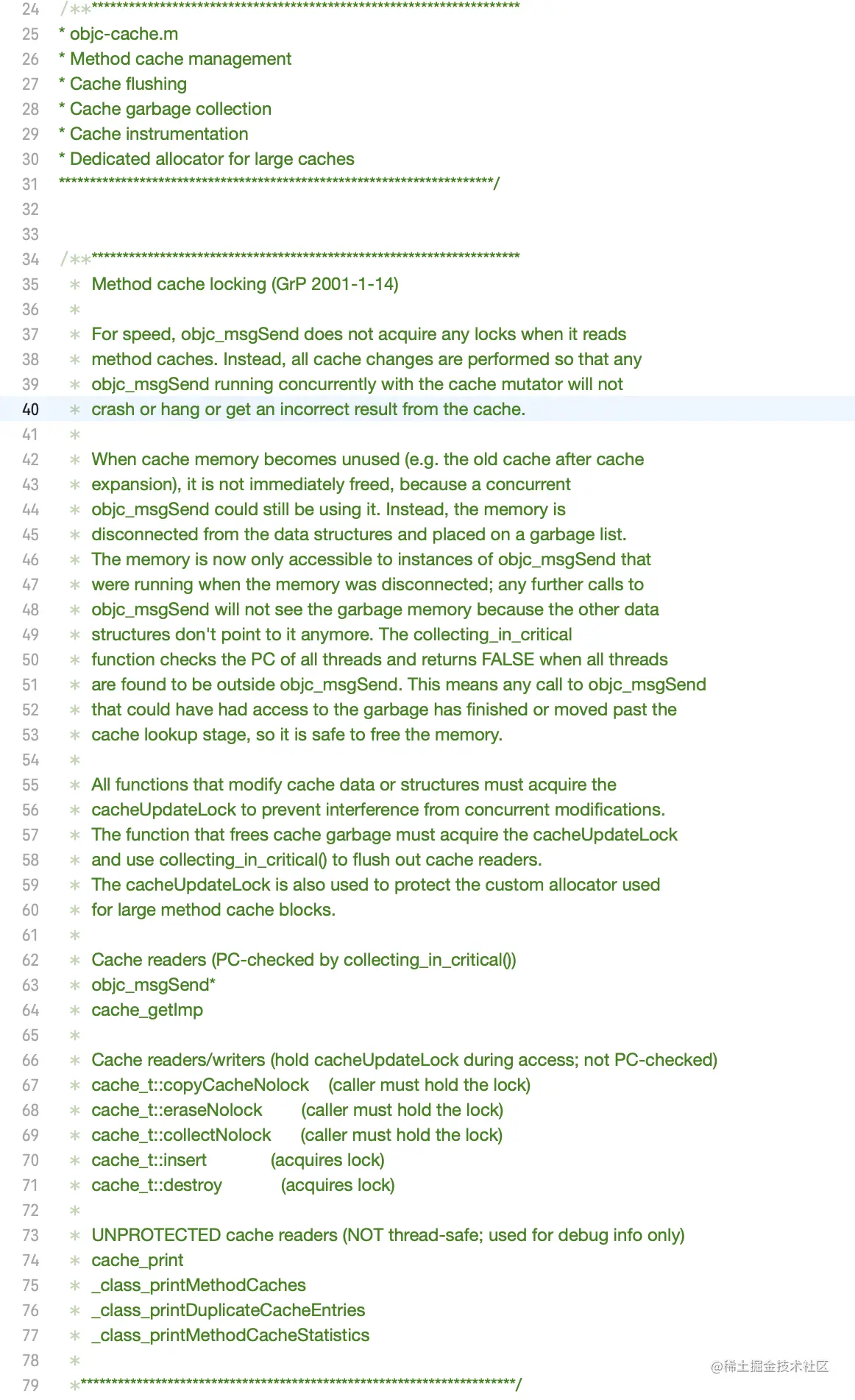

分析了 cache_t， 我们来看一下 cache _t 的 objc-cache.mm 的实现文件中，最顶部的注释，并且将这些注释翻译一下。
objc-cache.mm 的实现功能：
- 方法缓存管理。
- 缓存刷新。
- 缓存垃圾收集。
- 缓存检测。
- 大缓存专用分配器。
1、方法缓存锁定
-
为了速度，
objc_msgSend读取时不获取任何锁方法缓存。相反，会执行所有缓存更改，以便任何objc_msgSend与缓存修改器同时运行不会崩溃、挂起或从缓存中获得不正确的结果。 -
当缓存内存未使用时（例如缓存后的旧缓存扩展），它不会立即释放，因为并发的
objc_msgSend可能仍在使用它。相反，内存与数据结构断开连接并放置在垃圾列表中。 -
内存现在只能被内存断开时正在运行的
objc_msgSend实例访问；任何对objc_msgSend的进一步调用都不会看到垃圾内存，因为其他数据结构不再指向它。 -
collect_in_critical函数检查所有线程的 PC，当发现所有线程都在objc_msgSend之外时返回FALSE。这意味着任何可以访问垃圾的objc_msgSend调用都已完成或移动到缓存查找阶段，因此释放内存是安全的。 -
所有修改缓存数据或结构的函数都必须获取
cacheUpdateLock以防止并发修改的干扰。释放缓存垃圾的函数必须获取cacheUpdateLock并使用collection_in_critical()来刷新缓存读取器。 -
cacheUpdateLock还用于保护用于大型方法缓存块的自定义分配器。
2、读取缓存（通过collection_in_critical() 进行PC 检查）
objc_msgSend
cache_getImp
3、读/写缓存（在访问期间保持 cacheUpdateLock ；未通过 PC 检查）
- cache_t::copyCacheNolock (调用者必须持有锁)
- cache_t::eraseNolock (调用者必须持有锁)
- cache_t::collectNolock (调用者必须持有锁)
cache_t::insert（获取锁）- cache_t::destroy（获取锁）
4、 UNPROTECTED 读取缓存（线程不安全；仅用于调试信息）
- cache_print
- _class_printMethodCaches
- _class_printDuplicateCacheEntries
- _class_printMethodCacheStatistics
这段注释很长，那么关键的就在第二点和第三点，第三点的关键就是本篇文章中研究的 insert 方法。
那么在 insert 之前，是不是应该有读取缓存的方法呢，如果有缓存中有方法，就不需要 insert 了。第二点中的 objc_msgSend 函数和 cache_getImp 函数就是查找缓存的方法。
