详解Vue2.0中的Key和虚拟dom以及diff算法

岳清流云
57 阅读8分钟

​

（注意 文章很长，请耐心看完）

一 虚拟dom

在react，vue等技术出现之前，我们要改变页面展示的内容只能通过遍历查询 dom 树的方式找到需要修改的 dom 然后修改样式行为或者结构，来达到更新 ui 的目的。

这种方式相当消耗计算资源，因为每次查询 dom 几乎都需要遍历整颗 dom 树，

并且这个过程又会不可避免的出现大量DOM操作，而DOM的变化又会引发整个文档重排或重绘，从而降低页面渲染性能

此时就产生一个问题，有没有可能我们只更新我们修改的那一部分dom而不要更新去整个dom结构

此时虚拟DOM应运而生 ，如果建立一个与 dom 树对应的虚拟 dom 对象（ js 对象），以对象嵌套的方式来表示 dom 树，那么每次 dom 的更改就变成了 js 对象的属性的更改，这样一来查找 js 对象的属性变化就要比查询 dom 树的性能开销小。

例如，真实dom是这样的

<div>
    <p>123</p>
</div>

那用javascript对象来描述就是这样

var Vnode = {
    tag: 'div',
    children: [
        { tag: 'p', text: '123' }
    ]
};

具体流程

  1. 首先vue会利用javascript对象结构来表示一个dom树的的结构,也就是Vnode虚拟dom，然后根据这个虚拟dom构建一个真正的dom树，并绘制到文档当中
  2.  然后当原有的虚拟dom（OldVnode）的数据发生改变时，它就会重新创建一个新虚拟dom树（Vnode），然后用新的虚拟dom（Vnode）和旧的虚拟dom（OldVnode）进行比较（这个过程就叫diff），同时记录这两棵虚拟dom树的差异。
  3. 然后在把这个差异应用到真正的dom之上（patch），视图就完成更新了
  4. 而这个差异比较就是通过diff算法来实现的。

二 diff具体实现

第一步

首先vue会运行一个patch方法，来判断两个节点Vnode和OldNode是否值得比较

function patch (oldVnode, vnode) {
	// 判断是否值得比较
	if (sameVnode(oldVnode, vnode)) {
		// 值得比较则进入patchVnode
		patchVnode(oldVnode, vnode)
	} else {
		// 不值得比较则直接替换掉原来的oldVnode
		const oEl = oldVnode.el // 当前oldVnode对应的真实元素节点
		let parentEle = api.parentNode(oEl)  // 父元素
		createEle(vnode)  // 根据Vnode生成新元素
		if (parentEle !== null) {
			api.insertBefore(parentEle, vnode.el, api.nextSibling(oEl)) // 将新元素添加进父元素
			api.removeChild(parentEle, oldVnode.el)  // 移除以前的旧元素节点
			oldVnode = null
		}
	}
	return vnode
}


function sameVnode(a, b) {
	return (
		a.key === b.key && // key值
		a.tag === b.tag && // 标签名
		a.isComment === b.isComment && // 是否为注释节点
		// 是否都定义了data , data包含一些具体信息，例如onclick , style
		isDef(a.data) === isDef(b.data) &&
		sameInputType(a, b) // 当标签是<input>的时候，type必须相同
	)
}

首先patch方法会接收两个参数，oldVnode和Vnode ，分别代表旧的虚拟dom，和新的虚拟dom，然后通过sameVnode方法进行判断，如果两个节点是一样的，就会进入patchVnode方法去深入比较它们的子节点之间的差异，如果不一样说明Vnode完全将oldVnode改变了，此时就直接替换掉oldVnode即可。

第二步

当两个节点值得比较时会进入patchVnode方法，在这个方法中对他们的子节点进行比较

patchVnode(oldVnode, vnode) {
	// 这里el就
	const el = vnode.el = oldVnode.el
	let i, oldCh = oldVnode.children , ch = vnode.children
	if (oldVnode === vnode) return
	if (oldVnode.text !== null && vnode.text !== null && oldVnode.text !== vnode.text) {
		api.setTextContent(el, vnode.text)
	} else {
		updateEle(el, vnode, oldVnode)
		if (oldCh && ch && oldCh !== ch) {
			updateChildren(el, oldCh, ch)
		} else if (ch) {
			createEle(vnode) //create el's children dom
		} else if (oldCh) {
			api.removeChildren(el)
		}
	}
}

此时 在这个方法中它会多次判断

  1. 首先它会找到对应的真实dom，赋值为el
  2. 判断Vnode和oldVnode是否指向同一个对象，如果是，那么直接return即可，如果为一个对象就不需要比了
  3. 如果他们都有文本节点并且不相等，那么将el的文本节点改为为Vnode的文本节点。
  4. 如果oldVnode有子节点而Vnode没有，则删除el的子节点
  5. 如果oldVnode没有子节点而Vnode有，则直接将Vnode的子节点更新到真实dom（el）之上
  6. 如果两者都有子节点，则执行updateChildren函数比较子节点，这一步很重要 ，此时，在这一步会进入 updateChildren 方法，在这里做更加细致的比较，这就到了diff的核心部分了

第三步

进入 updateChildren 方法，进行核心diff比较

updateChildren(parentElm, oldCh, newCh) {
	let oldStartIdx = 0, newStartIdx = 0
	let oldEndIdx = oldCh.length - 1
	let oldStartVnode = oldCh[0]
	let oldEndVnode = oldCh[oldEndIdx]
	let newEndIdx = newCh.length - 1
	let newStartVnode = newCh[0]
	let newEndVnode = newCh[newEndIdx]
	let oldKeyToIdx
	let idxInOld
	let elmToMove
	let before
	while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
		if (oldStartVnode == null) { // 对于vnode.key的比较，会把oldVnode = null
			oldStartVnode = oldCh[++oldStartIdx]
		} else if (oldEndVnode == null) {
			oldEndVnode = oldCh[--oldEndIdx]
		} else if (newStartVnode == null) {
			newStartVnode = newCh[++newStartIdx]
		} else if (newEndVnode == null) {
			newEndVnode = newCh[--newEndIdx]
		} else if (sameVnode(oldStartVnode, newStartVnode)) {
			patchVnode(oldStartVnode, newStartVnode)
			oldStartVnode = oldCh[++oldStartIdx]
			newStartVnode = newCh[++newStartIdx]
		} else if (sameVnode(oldEndVnode, newEndVnode)) {
			patchVnode(oldEndVnode, newEndVnode)
			oldEndVnode = oldCh[--oldEndIdx]
			newEndVnode = newCh[--newEndIdx]
		} else if (sameVnode(oldStartVnode, newEndVnode)) {
			patchVnode(oldStartVnode, newEndVnode)
			api.insertBefore(parentElm, oldStartVnode.el, api.nextSibling(oldEndVnode.el))
			oldStartVnode = oldCh[++oldStartIdx]
			newEndVnode = newCh[--newEndIdx]
		} else if (sameVnode(oldEndVnode, newStartVnode)) {
			patchVnode(oldEndVnode, newStartVnode)
			api.insertBefore(parentElm, oldEndVnode.el, oldStartVnode.el)
			oldEndVnode = oldCh[--oldEndIdx]
			newStartVnode = newCh[++newStartIdx]
		} else {
			// 使用key时的比较
			if (oldKeyToIdx === undefined) {
				oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx) // 有key生成index表
			}
			idxInOld = oldKeyToIdx[newStartVnode.key]
			if (!idxInOld) {
				api.insertBefore(parentElm, createEle(newStartVnode).el, oldStartVnode.el)
				newStartVnode = newCh[++newStartIdx]
			} else {
				elmToMove = oldCh[idxInOld]
				if (elmToMove.sel !== newStartVnode.sel) {
					api.insertBefore(parentElm, createEle(newStartVnode).el, oldStartVnode.el)
				} else {
					patchVnode(elmToMove, newStartVnode)
					oldCh[idxInOld] = null
					api.insertBefore(parentElm, elmToMove.el, oldStartVnode.el)
				}
				newStartVnode = newCh[++newStartIdx]
			}
		}
	}
	if (oldStartIdx > oldEndIdx) {
		before = newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].el
		addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx)
	} else if (newStartIdx > newEndIdx) {
		removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
	}
}

这部分代码比较多，我们先重点关注开头的几个变量声明的部分，我对他们做了注释

let oldStartIdx = 0 // 旧节点开始下标
let oldEndIdx = oldCh.length - 1 // 旧节点结束下标
let oldStartVnode = oldCh[0]  // 旧节点开始vnode
let oldEndVnode = oldCh[oldEndIdx] // 旧节点结束vnode

let newStartIdx = 0 // 新节点开始下标
let newEndIdx = newCh.length - 1 // 新节点结束下标
let newStartVnode = newCh[0] // 新节点开始vnode
let newEndVnode = newCh[newEndIdx] // 新节点结束vnode

这部分主要做了这些事：

它会将Vnode的子节点vChildren（下面统称Vch） 和oldVnode的子节点oldChildren（下面统称oldCh） 提取出来，并分别给他们赋予两个属性startIndex 和 endIndex，分别代表节点的开始位置下标和结束位置下标，也就是头尾变量。

然后diff会对它们的两个变量所在的节点互相比较，一共有四种比较方式：

（下面oldStartIdx用oldS代表，newStartIdx 用newS代表）

（下面oldEndIdx 用oldE代表，newEndIdx 用newE代表）

1 oldS和newS进行比较

2 oldE和newE进行比较

3 oldS和newE进行比较

4 oldE和newS进行比较

一共是这4种比较方式。如果4种比较都没匹配，如果设置了key，就会用key进行比较，在比较的过程中，变量会往中间靠，一旦StartIdx>EndIdx表明oldCh和vCh至少有一个已经遍历完了，就会结束比较（这里不懂没关系，看下面的图示就明白了）。

还需要注意两个原则

第一点 先处理头尾节点相同的

  • 在比较的时候会先处理旧头和新头相同的节点，以及旧尾和新尾相同的节点
  • **即：oldS == newS的节点， **oldE == newE的节点
  • 其次处理旧头和新尾以及旧尾和新头相同的节点
  • 即：oldS == newE的节点，oldE == newS的节点

第二点 节点复用原则

如果oldS和newS相同，或者oldE和newE节点相同时（这里的相同指的是只要节点类型相同即可，引用地址不同没关系，例如oldS是div类型，newS也是div类型），则不会进行位置调换，只会直接复用该节点，然后更新节点内容 ，这样可以节省调换节点时所产生的内存消耗。

下面请看图例

​

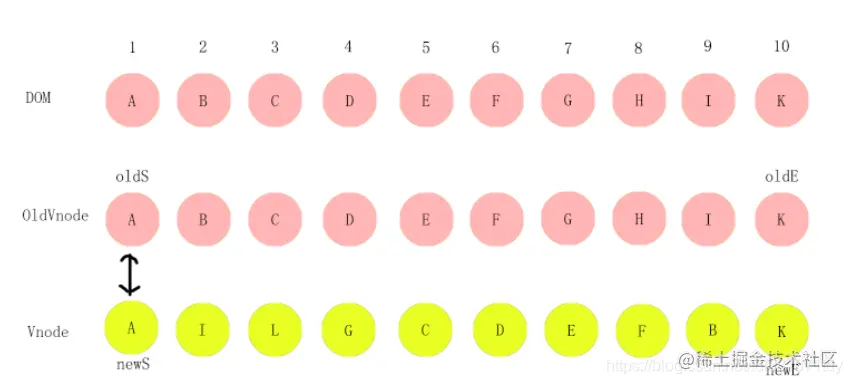

**第一排是真实dom，第二排是旧虚拟dom（oldVnode）此时旧虚拟dom和真实dom的顺序结构还是一样的，第三排是更新后的新虚拟dom（Vnode）。 **下面我们来演示diff算法。

1 首先第一步，先比较旧头和新头相同的节点。

​

此时oldS和newS它们本就相同，因此不需调换，将newS的内容更新到真实dom的A节点即可，然后oldS和newS向后移动一位。

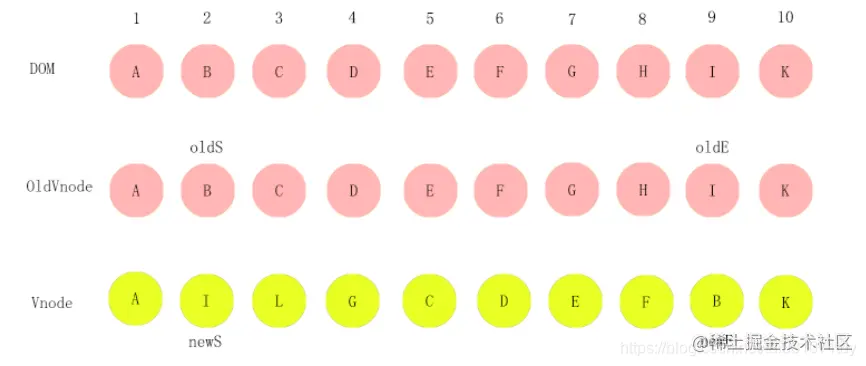

比较后的结构图如下：

​

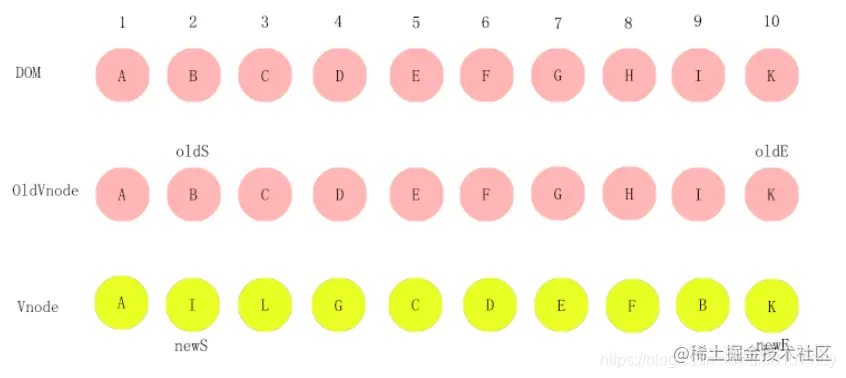

2 第二步 oldS和newS比较完了，然后再比较旧尾和新尾，即oldE和newE

​

oldE和newE也相同，因此也不需要做调换操作，将newE所在的节点内容更新到对应的真实dom的K节点上就行。然后oldE和newE向前移动一位

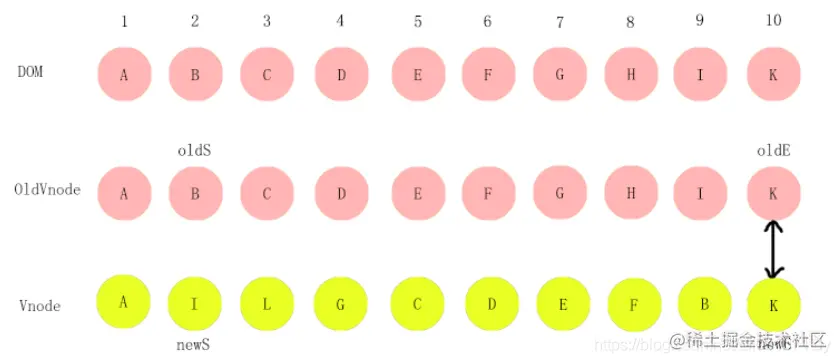

比较后的结构图如下：

​

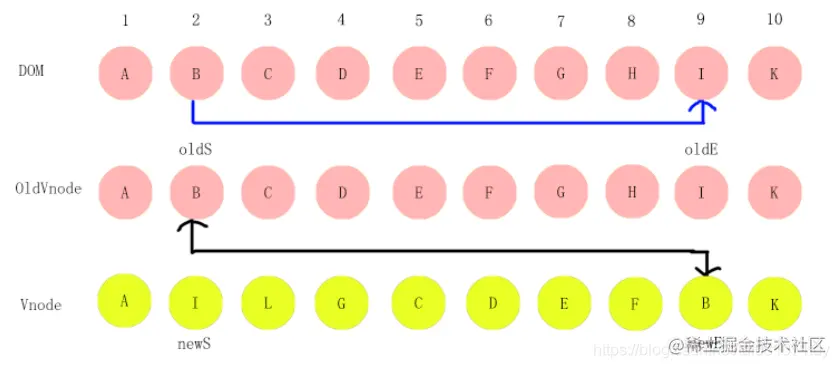

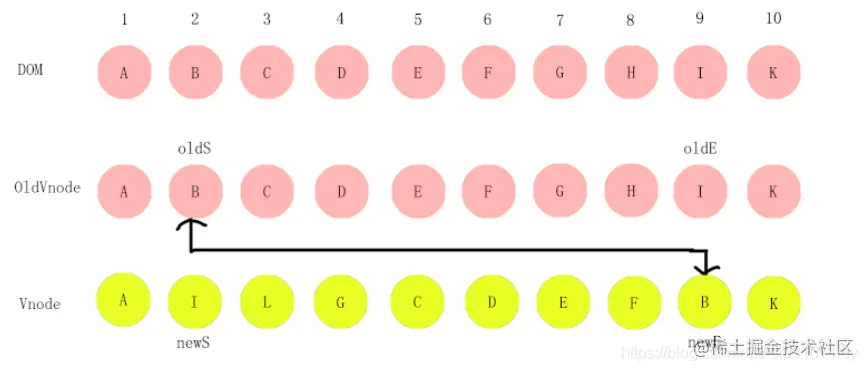

3 第三步，然后开始比较旧头和新尾，即oldS和newE。

​

此时oldS和newS相同，则将真实dom的oldS所在的节点B移动到newE所在节点的位置，

​

移动完成之后oldS向后移动一位，newE向前移动一位，

比较后的结构图：

注意这个时候真实dom中的节点B已经移动了

​

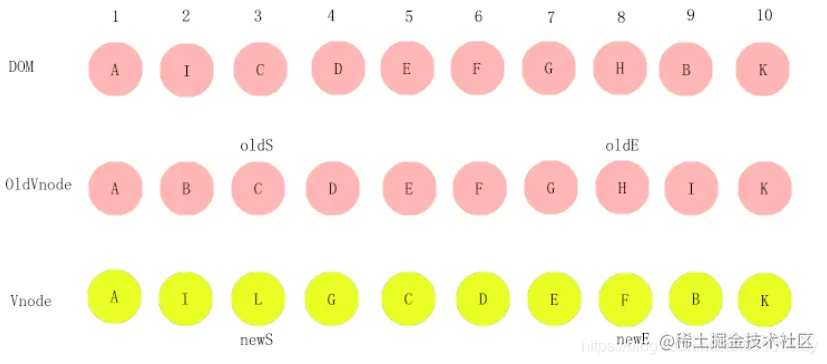

4 第四步，之后再比较旧尾和新头，即oldE和newS，

​

oldE和newS相同，则将真实dom中oldE对应的节点 I 移动到newS所在的节点位置，移动完成之后oldE往前移动一位，newS往后移动一位，

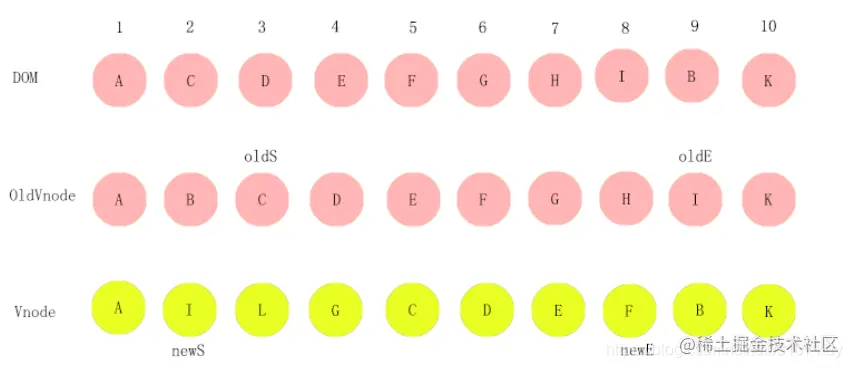

此时结构图如下

​

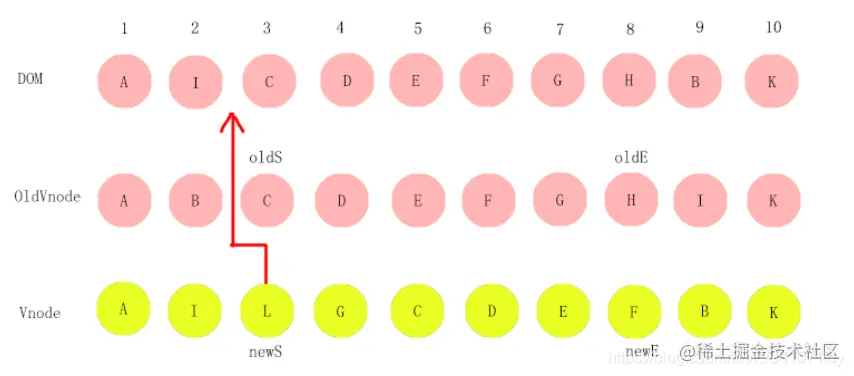

5 第五步，此时看newS所在的节点L，此时L很明显是新增的，oldVnode中没有这个节点，那么便直接将L添加到真实dom中newS所在的位置

​

添加完成后newS往后移动一位

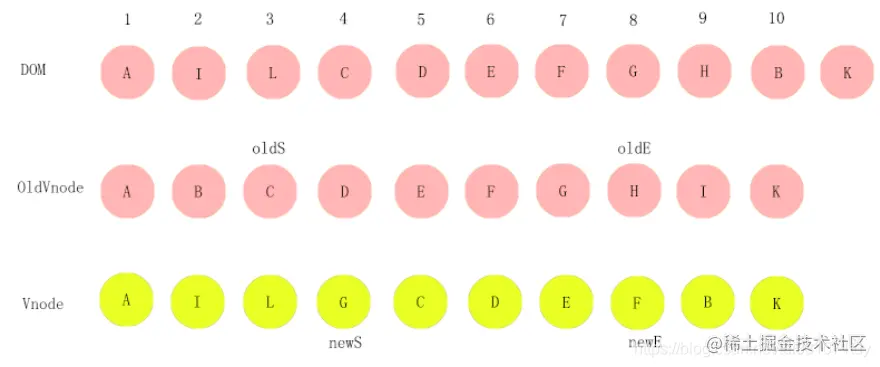

此时结构图如下

​

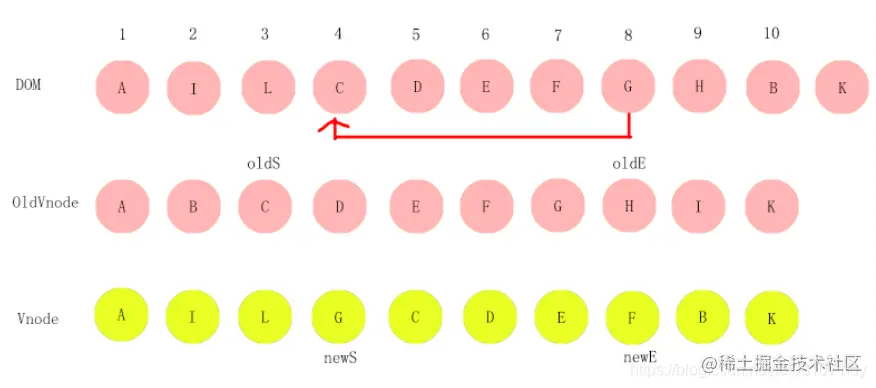

6 第六步

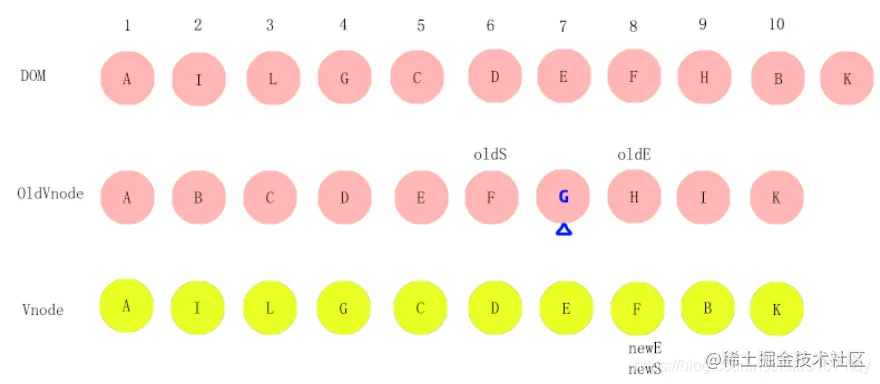

此时newS所在的节点是G，那G节点oldVnode中显然是有的，但此时oldS和oldE并没有指向它，因此直接在真实dom中将G节点移动到newS所在的位置，

​

但由于oldS和oldE此时都没有指向G，

因此在G节点做个标志，（在真实代码中这里它会采用undefined来标明，将此处设置为undefined）

标明这个节点已经处理过了，同时在将newS向后移动一位。

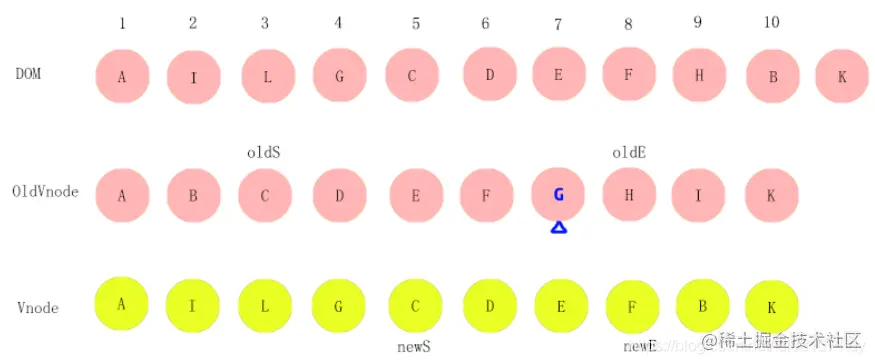

此时结构图如下

​

7 第七步，

此时经过我们发现，oldS和newS又相同了，那么相同就不用调换，将newS所在的节点C的内容更新到真实dom的c节点上即可，然后oldS和newS直接往后移动一位即可。

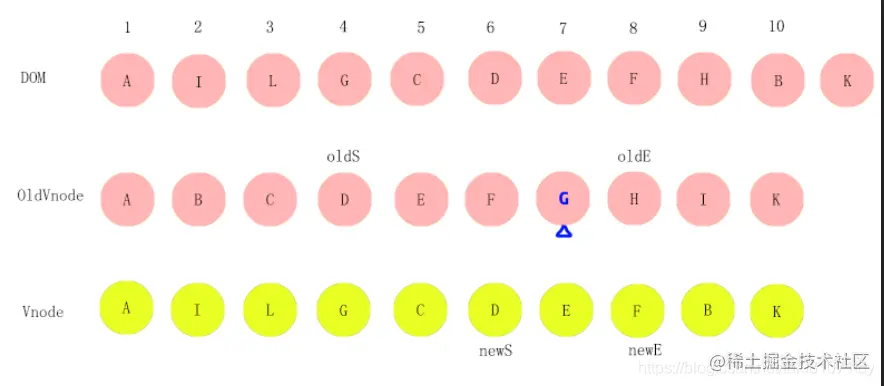

移动后的结果图如下

​

8 第八步

移动之后我们发现oldS和newS还是相同，那么在此重复上述操作。oldS和newS再往后移动一位

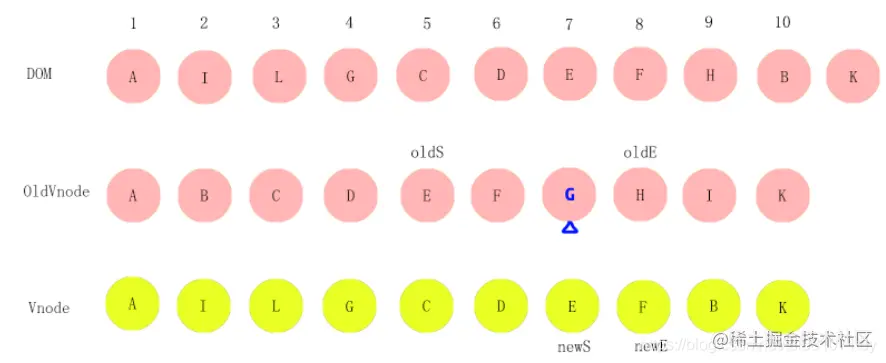

移动后的结构图如下

​

移动后我们发现他们还是一样的，因此再次重复上述操作，oldS和newS再往后移动一位

​

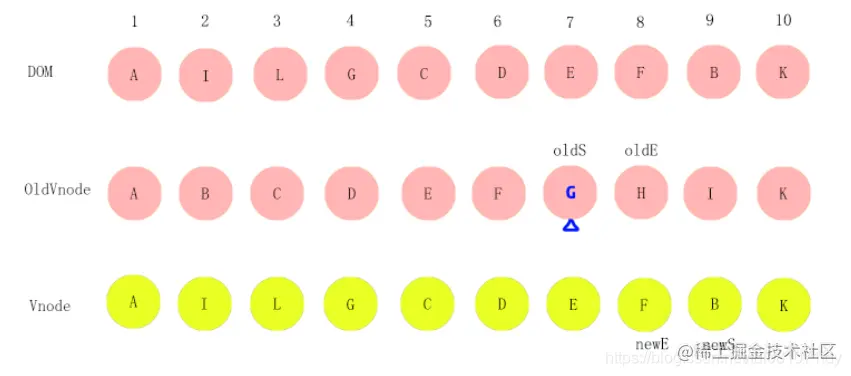

emmm......，此时移动后的位置的节点仍然是一样的，但此时我们注意，这个时候newE和newS已经碰头了，然后再次重复上述操作，oldS和newS再往后移动一位

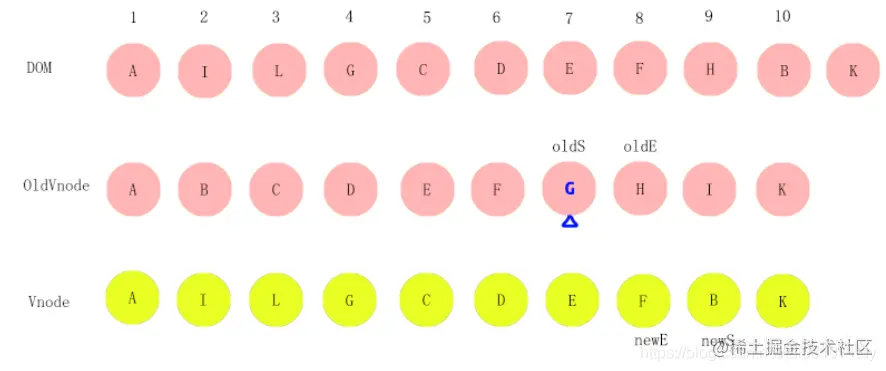

9 第九步

此时，到了最后一步了，这个时候newS已经超过newE了

​

我们上面说过 一旦StartIdx>EndIdx表明oldCh和vCh至少有一个已经遍历完了，就会结束比较 ，注意这个时候newE的下标是8，newS的下标是9。

这个时候newStartIdx大于newEndidx了，说明vCh已经先比较完，那么这个时候比较就会结束。

​

既然Vch都比较完了，oldCh的starIdx和endIdx还没碰头，此时就说明，oldS和oldE之间的节点都是不匹配的，可以直接将真实dom中对应的节点删除，但G节点我们之前已经做过标记了，表明该节点已经处理过了，因此只删除H节点就行

​

好，到此时真实dom和Vnode中的节点已经完全一模一样了，

因此最后再将Vnode赋值给oldVnode

oldVndoe = Vnode，此时oldVnode再次和真实dom保持一致了，然后再次等待下一次的数据更新，然后再次进行差异比较。

​

到此，整个diff比较就已完成了，这里还有一点需要注意，我上述最后演示的Vch即新虚拟dom先比较完，如果最后是oldCh先比较的话，则直接将Vnode剩余的节点插入到真实dom当中对应的位置即可，就类似第五步一样，因为oldCh先比较完则说明剩下的Vch节点都是新增的节点，因此参考第五步，直接插入进去即可。

三 Vue中的Key

这里可能会有同学问？ Vue里面diff比较时不是还有个key吗，这个key是干什么用的？

先说一个概念：

Vue中的key是vnode 的唯一标记，它就是为了更高效的更新虚拟dom，可以使虚拟dom的更新变得更加准确和快速。

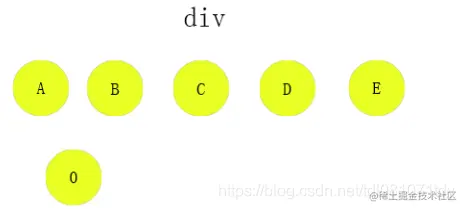

打个比方，现在有一组节点，这组节点都是div类型的，它们的内容分别是A,B,C,D,E

​

现在我要在这组节点A和B之间插入个新的div节点，内容为0，我们上面讲过一个节点复用原则，如果节点类型相同，则直接复用该节点，然后更新它们的内容即可。

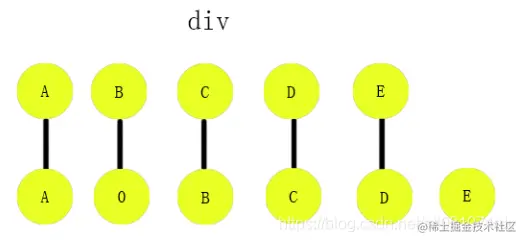

那么按照这个原则，现在他们的类型都是div，那正常情况下它会这么插入

​

1-首先A节点仍然是A节点，

2-但是B节点就不同，它会复用B节点，然后将B节点的内容改为0

3-之后再复用C节点，将C节点的内容改为B，然后复用D节点，将D节点的内容改为C，这样以此类推，直至最后插入E节点。

这种做法在列表内容不多的情况下没有问题，但如果列表内容很多，那这么做明显速度会比较慢。

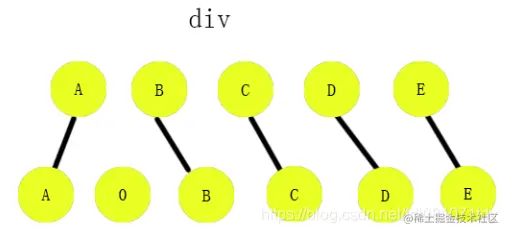

这个时候key的作用就出来了：

​

在设置了key时，它会对比key，如果key相同，说明这两个节点不仅类型相同，内容也相同，也就是说它们完全是一个节点，此时它就会完全复用该节点，连内容也跟着复用，也就是不对这个节点做任何变化，然后直接在指定位置插入新节点，那么这个时候插入的速度就快多了。

总结一下，插值时：

（1）不加key：会复用dom但是会更新dom属性；

（2）加key：会完全复用之前的dom及其属性，因为添加了唯一标识的缘故可以准确定位到要插入dom节点的位置；

\

​
