前言

众所周知，模型是由很多个小三角面组成的，而三角面又是由三条边组成的，所以要想渲染模型，第一步是画直线。这一节要详细讲三个经典的直线算法。

在上一讲中我们讨论了如何用 xmake 来做跨平台的编译工作，我对 Windows 和 Mac 平台的编译做了区分：在 win 平台链接下载好的 lib，在 mac 平台使用 brew 来引入 SDL2 的依赖。然后 xmake 的作者 ruki 大佬指出可以直接用 xmake 的 libsdl 包，支持跨平台，可以用优美而一致的代码实现两个平台的配置。

所以文件 xmake.lua 可以改为：

add_rules("mode.debug", "mode.release")
set_languages("c++14")

-- SDL2
add_requires("libsdl")

if is_os("windows") then
	-- Avoid for error LINK1561
	add_ldflags("/SUBSYSTEM:CONSOLE")
end

target("DLSoftRenderer")
	set_kind("binary")
	add_includedirs("src/include")
	add_files("src/*.cpp")
	add_packages("libsdl")

然后我们就可以安心地把 SDL2 的文件夹从项目中移除了，完全交给 xmake 去处理。

概述

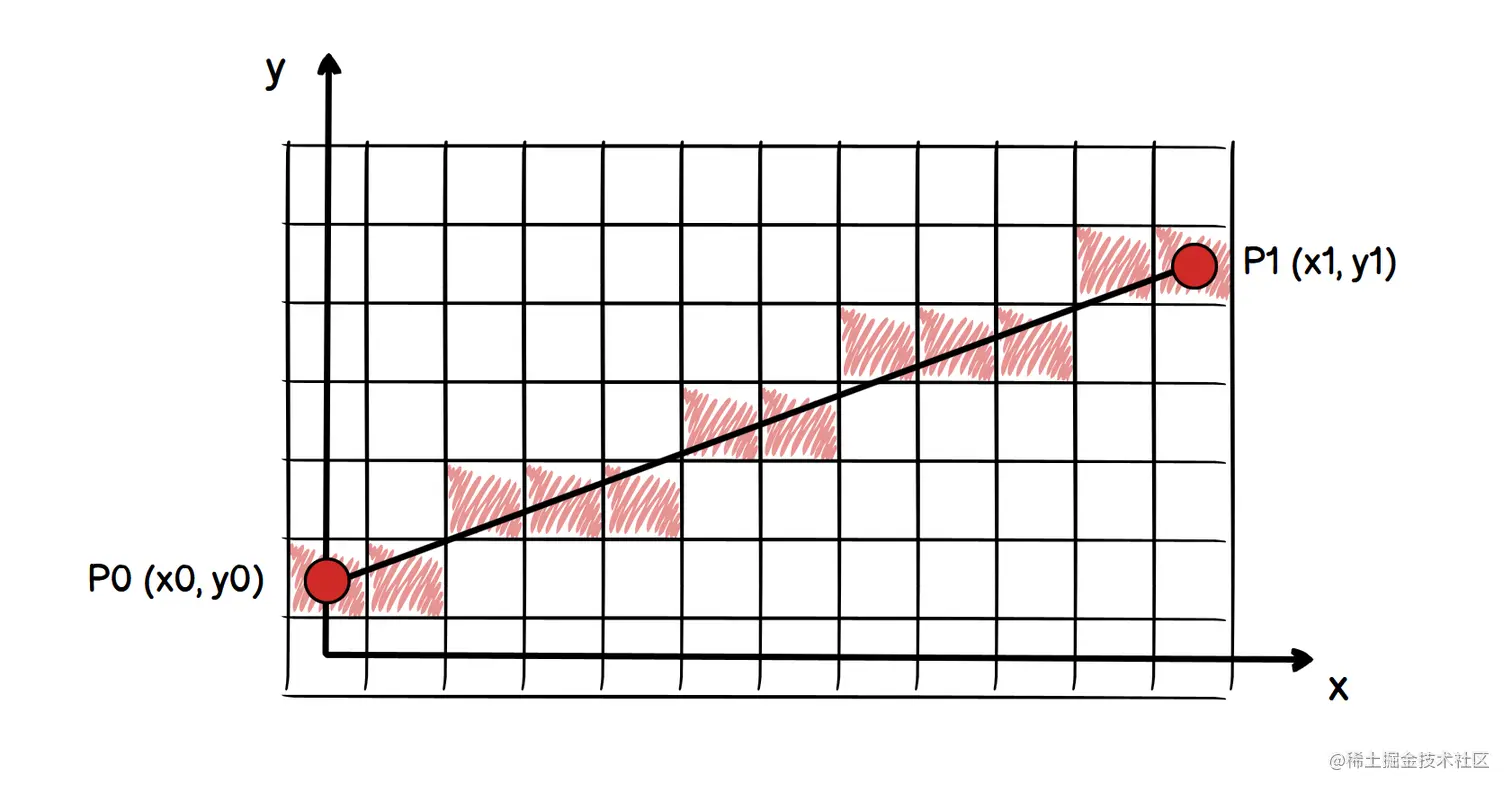

由于显示器精度总是有限的，所以在屏幕上只能用离散的点去逼近直线，如下图所示：

LineRender

直线算法的目标就是以最少的计算量，绘制出最逼近指定直线路径上的最佳像素点。该篇博客主要讲述两种画直线的算法：DDA 算法和 Bresenham 算法。

DDA 算法

第一个要介绍的算法叫做 DDA (Digital Differential Analyzer，数值微分法)，顾名思义，该方法是用微积分的思想来画直线。

直线最简单的表示方法为斜截式：

y = kx + t

给定直线的两个端点 $P_0(x_0,y_0)$ 和 $P_1(x_1,y_1)$ ，则微分形式可以表示为：

k=\frac{\Delta x}{\Delta y}=\frac{x_1-x_0}{y_1-y_0}

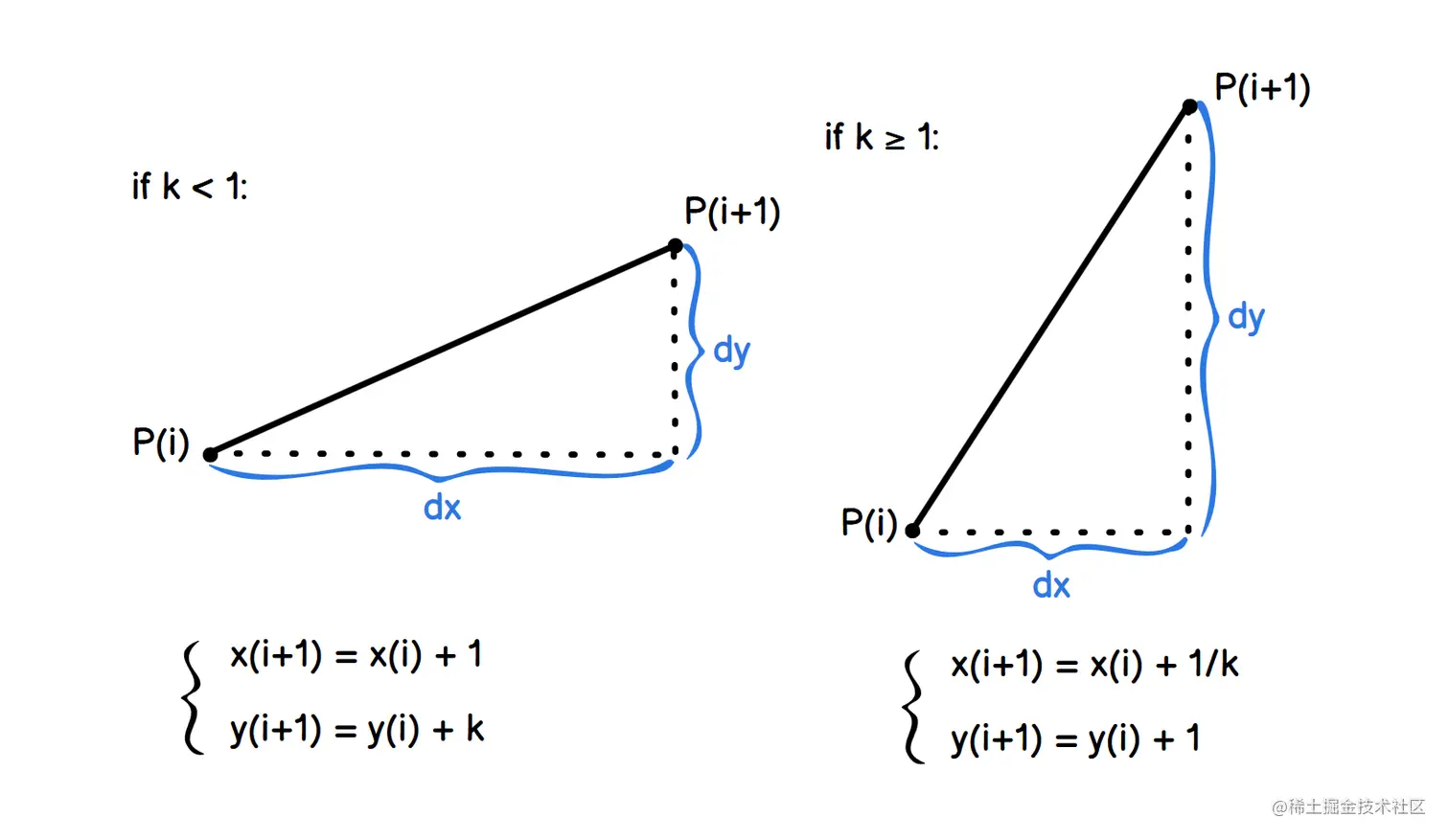

基本思想是沿着某一个轴递增，计算另一个轴的增量，根据斜率拆解成两种情况： $k<1$ 和 $k\ge1$ 。

DDA

综合考虑两种情况，写成伪代码就是：

DrawLine(x0, y0, x1, y1)
    dx = x1 - x0
    dy = y1 - y0
    step = max(abs(dx), abs(dy))
    xIncre = dx / step
    yIncre = dy / step

    for i from 0 to step
        SetPixel(round(x), round(y))
        x += xIncre
        y += yIncre

DDA 算法的每一步都是在上一步的值加上一个增量来获得的，故称为增量算法，DDA 尽管实现起来很简单，但是计算过程中有浮点数的运算，其效率因此不高。我们的软渲染器不会采用 DDA 算法。

中点 Bresenham 算法

Bresenham 算法才是我们今天的主角，因为它实现了完全无浮点数绘制直线，是现代应用最广范的直线生成算法。接下来我将带着你一步步推导 Bresenham 算法。

首先，直线可以用隐式方程来表示：

F(x,y)=y-kx-t=0

如下图所示， $P_i(x_i,y_i)$ 是当前点， $P_u(x_i+1,y_i+1)$ 和 $P_d(x_i+1,y_i)$ 是两个候选点， $M(x_i+1,y_i+0.5)$ 是候选点的中点。

Bresenham-1

可以根据判别式决定下一个渲染的点是 $P_u$ 还是 $P_d$ ：

d=F(x_M,y_M)

上述情况下的判别式则表示为：

d_i=F(x_i+1,y_i+0.5)=y_i+0.5-k(x_i+1)-t

当 $d<0$ 时，中点 $M$ 在直线下方，直线为图中黑色实线位置，取候选点 $P_u$ ；当 $d\ge0$ 时，中点 $M$ 在直线上方，直线为图中绿色虚线位置，取候选点 $P_d$ 。

然后我们继续看后续的迭代，设当前点为 $P_{i+1}(x_{i+1},y_{i+1})$ ，这时需要分类讨论：

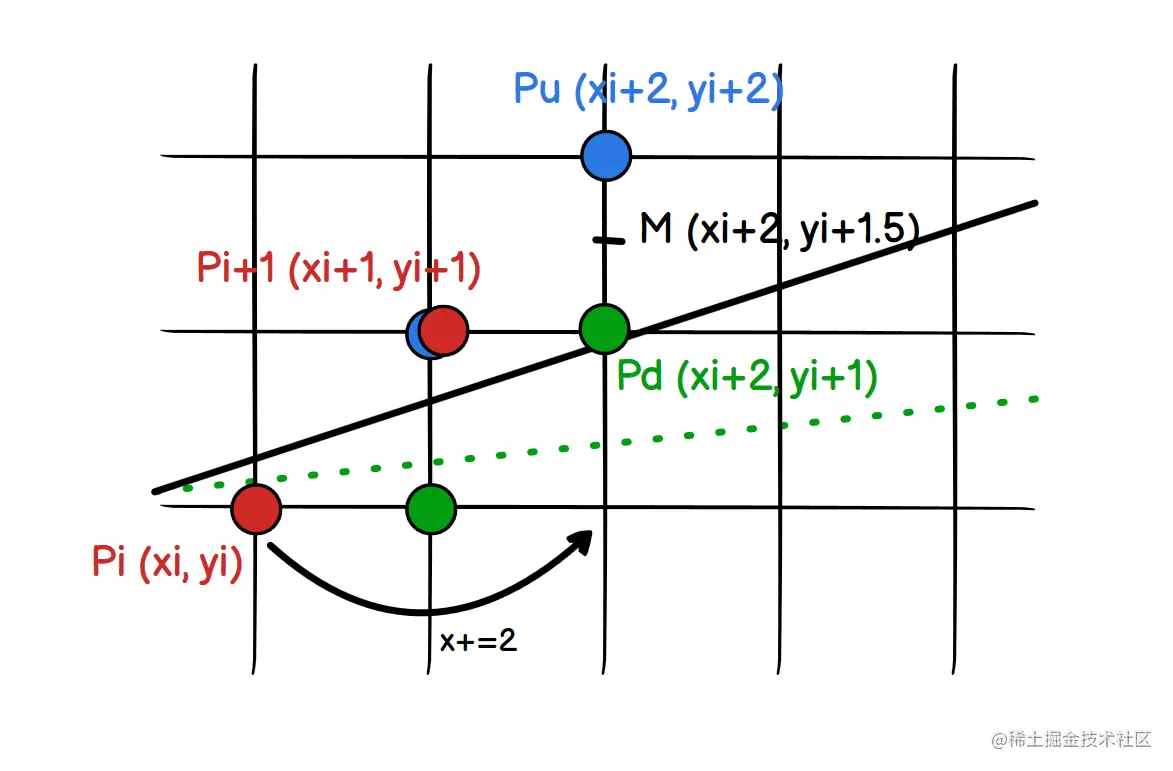

若 $d_i<0$ ，此时候选点分别为 $P_u(x_i+2,y_i+2)$ 和 $P_d(x_i+2,y_i+1)$ 。判别式为 $d_{i+1}=F(x_i+2,y_i+1.5)=y_i+1.5-k(x_i+2)-t=d_i+1-k$ ，即相对于 $d_i$ 的增量是 $1-k$ 。

Bresenham-2

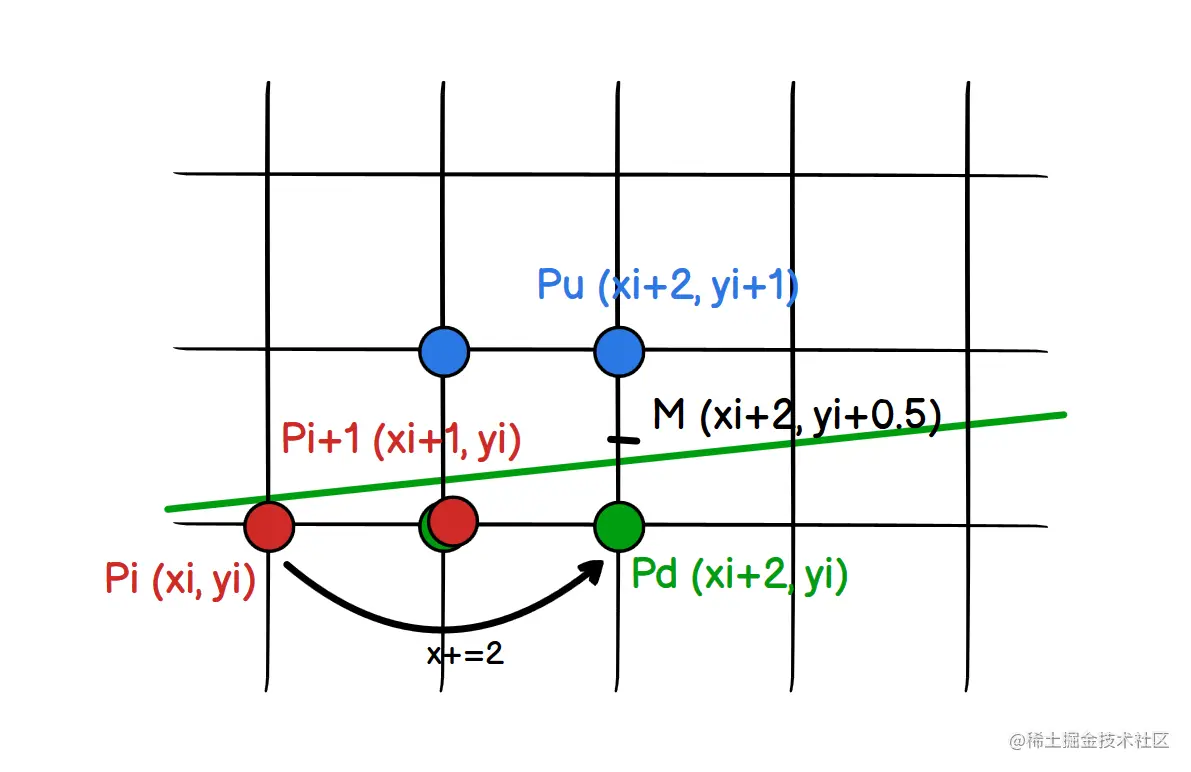

若 $d \ge 0$ ，此时候选点分别为 $P_u(x_i+2,y_i+1)$ 和 $P_d(x_i+2,y_i)$ 。判别式为 $d_{i+1}=F(x_i+2,y_i+0.5)=d_i-k$ ，即相对于 $d_i$ 的增量是 $-k$ 。

Bresenham-3

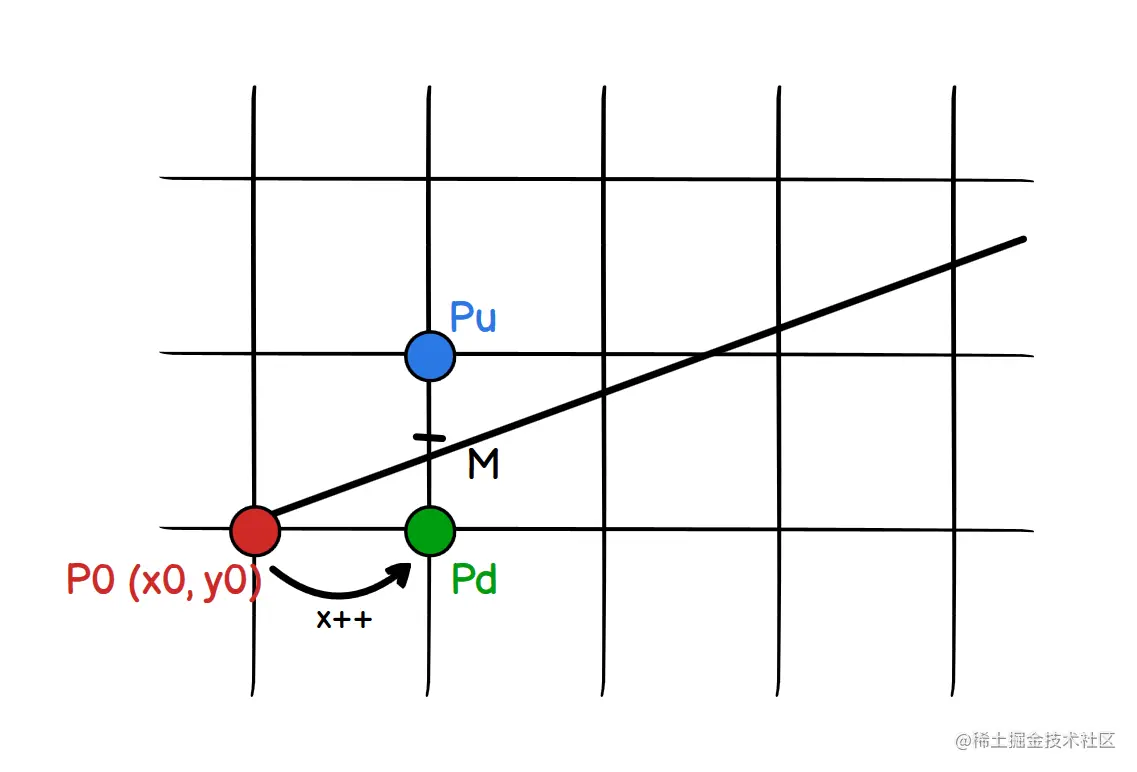

接下来，只要求出 $d_0$ 就可以得到 $d$ 的递推公式了。假设 $P_0(x_0,y_0)$ 是刚好在直线上的点，则有 $F(x_0,y_0)=y_0-kx_0-t=0$ ，此时两个候选点的中点坐标为 $M(x_0+1,y_0+0.5)$ ，有 $d_0=F(x_0+1,y_0+0.5)=y_0-kx_0-t+0.5-k=0.5-k$ 。

Bresenham-4

整理一下， $d$ 的初值为 $d_0=0.5-k$ ，若 $d_i<0$ ，则 $d_{i+1}=d_i+1-k$ ；若 $d_i\ge0$ ，则 $d_{i+1}=d_i-k$ 。

经观察发现，在对判定式 $d$ 的迭代过程中，作为判定的只有 $d_i$ 的正负。为了消除浮点数，可以对所有的 $d$ 乘上同一个数，这个倍数就是 $2\Delta x$ 。注意 $k=\Delta y / \Delta x$ 表示斜率。

那么，对 $d$ 的迭代过程就修改为：初值为 $d_0=\Delta x-2\Delta y$ ，若 $d_i<0$ ，则 $d_{i+1}=d_i+2\Delta x-2\Delta y$ ；若 $d_i\ge0$ ，则 $d_{i+1}=d_i-2\Delta y$ 。

到此，Bresenham 算法已推导完毕，可以写出伪代码了：

DrawLine(x0, y0, x1, y1)
    dx = x1 - x0
    dy = y1 - y0
    y = y0
    d = dx - 2 * dy

    for x from x0 to x1
        SetPixel(x, y)
        if d < 0
            y++
            d += 2 * (dx - dy)
        else
            d -= 2 * dy

但是，上述代码只考虑了 $k \in [0, 1]$ 的情况，要扩展到完整体也不难：

DrawLine(x0, y0, x1, y1)
	dx = x1 - x0
    dy = y1 - y0
    d = dx - 2 * dy

    if dx < 0
    	swap(x0, x1)
        dx = -dx
    if dy < 0
    	swap(y0, y1)
        dy = -dy

    if dx > dy
    	y = y0
    	for x from x0 to x1
        	SetPixel(x, y)
            if d < 0
                y++
                d += 2 * (dx - dy)
            else
                d -= 2 * dy
    else
    	x = x0
    	for y from y0 to y1
        	SetPixel(x, y)
            if d < 0
                x++
                d += 2 * (dy - dx)
            else
                d -= 2 * dx

改进的 Bresenham 算法

接下来是改进的 Bresenham 算法，它是从前面所述的中点 Bresenham 算法优化而来的。

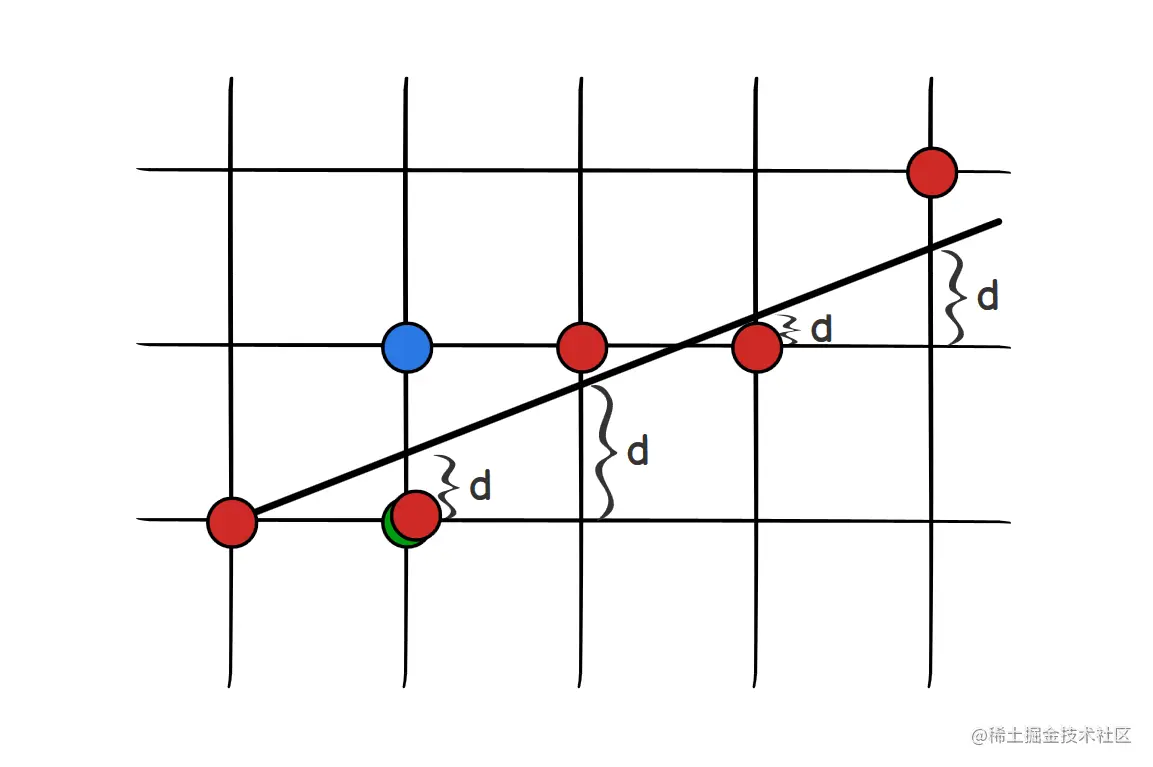

前面介绍的 Bresenham 算法用中点 $M$ 与直线的位置关系来引入误差项，其实误差项有更直观的计算方法。如下图所示，我们以起点 $P_0(x_0,y_0)$ 为原点构造网格线， $d$ 为误差项。

Bresenham-5

每次 $x$ 增加 $1$ ，若 $d>0.5$ ，则 $y$ 增加 $1$ ；若 $d\le0.5$ ，则 $y$ 保持不变。

$d$ 的迭代过程可描述为：初值为 $d_0=0$ ，若 $d_i>0.5$ ，则 $d_{i+1}=d_i-1,\ y_{i+1}=y_i+1$ ；若 $d_i\le0.5$ ，则 $d_{i+1}=d_i,\ y_{i+1}=y_i$ 。为消除浮点数，令 $e=d-0.5$ ，然后同样放大 $2 \Delta x$ 倍，得到：

\left\{ \begin{aligned} & e_0 = -\Delta x \\ & e_{i+1} = e_i + 2 \Delta y \\ & x_{i+1} = x_i + 1 \\ & e>0 \Rightarrow y_{i+1} = y_i + 1,\ e_{i+1}=e_{i+1}-2 \Delta x \\ & e\le0 \Rightarrow y_{i+1} = y_i \end{aligned} \right.

于是可以写出伪代码：

DrawLine(x0, y0, x1, y1)
	dx = x1 - x0
    dy = y1 - y0

    if dx < 0
    	swap(x0, x1)
    	dx = -dx
    if dy < 0
    	swap(y0, y1)
        dy = -dy

    if dx > dy
    	y = y0
        e = -dx
    	for x from x0 to x1
        	SetPixel(x, y)
            e += 2 * dy
            if e > 0
                y++
                e -= 2 * dx
    else
    	x = x0
        e = -dy
    	for y from y0 to y1
        	SetPixel(x, y)
            e += 2 * dx
            if e > 0
                x++
                e -= 2 * dy

极简版 Bresenham

最后贴上极简版 Bresenham 算法的实现（请原谅我水平有限，该版本实在是推导不来😅）。

DrawLine(x0, y0, x1, y1)
	dx = abs(x1 - x0)
    dy = abs(y1 - y0)
    sx = x0 < x1 ? 1 : -1
	sy = y0 < y1 ? 1 : -1
	err = (dx > dy ? dx : -dy) / 2
	x = x0, y = y0

	while (true)
		SetPixel(x, y)
		if (x == x1 && y == y1)
    		break
    	if err > -dx
        	err -= dy
        	x += sx
        if err < dy
        	err += dx
            y += sy
