深入了解Redis中List底层结构

• 存储类型与操作命令

类型（Type key）	存储编码（OBJECT encoding key）	实例命令
list	quicklist是Redis 3.2中新引入的数据结构，能够在时间效率和空间 效率间实现较好的折中。Redis中对quciklist的注释为A doubly linked list of ziplists。顾名思义，quicklist是一个双向链表，链表中的每个节点是 一个ziplist结构。quicklist可以看成是用双向链表将若干小型的ziplist连 接到一起组成的一种数据结构。当ziplist节点个数过多，quicklist退化 为双向链表，一个极端的情况就是每个ziplist节点只包含一个entry，即 只有一个元素。当ziplist元素个数过少时，quicklist可退化为ziplist，一 种极端的情况就是quicklist中只有一个ziplist节点	lpush queue a b c d e

存储原理

• quicklist

typedef struct quicklist {
    quicklistNode *head;
    quicklistNode *tail;
    unsigned long count;/* total count of all entries in all ziplists */
    unsigned long len;/* number of quicklistNodes */
    int fill : 16;/* fill factor for individual nodes */
    unsigned int compress : 16; /* depth of end nodes not to compress;0=off */
} quicklist;

属性	说明
head	指向quicklist的首节点
tail	指向quicklist的尾节点
count	count为quicklist中元素entry的总数和
len	为quicklist Node(节点)个数
fill	当fill为正数时，表明每个(单个) ziplist最多含有的数据项数，最大值为 2的15次幂 当fill为负数时： -1： 每个quicklistNode节点的ziplist字节大小不能超过4kb。（建议） -2 ：每个quicklistNode节点的ziplist字节大小不能超过8kb。（默认配置） -3 ：每个quicklistNode节点的ziplist字节大小不能超过16kb。（一般不建议） -4 ：每个quicklistNode节点的ziplist字节大小不能超过32kb。（不建议） -5 ：每个quicklistNode节点的ziplist字节大小不能超过64kb。（正常工作量不建议） fill取负数时，必须大于等于-5。我们可以通 过Redis修改参数list-max-ziplist-size配置节点所占内存大小。实际上每 个ziplist节点所占的内存会在该值上下浮动
compress	考虑quicklistNode节点个 数较多时，我们经常访问的是两端的数据，为了进一步节省空间，Redis允许对中间的quicklistNode节点进行压缩，通过修改参数list- compress-depth进行配置 0 表示不压缩。（默认） 1 表示quicklist列表的两端各有1个节点不压缩，中间的节点压缩。 2 表示quicklist列表的两端各有2个节点不压缩，中间的节点压缩。 3 表示quicklist列表的两端各有3个节点不压缩，中间的节点压缩。 以此类推，最大为 2的16次幂

• quicklistNode

typedef struct quicklistNode {
    struct quicklistNode *prev;
    struct quicklistNode *next;
    unsigned char *zl;
    unsigned int sz;/* ziplist size in bytes */
    unsigned int count : 16;/* count of items in ziplist */
    unsigned int encoding : 2;/* RAW==1 or LZF==2 */
    unsigned int container : 2;  /* NONE==1 or ZIPLIST==2 */
    unsigned int recompress : 1; /* was this node previous compressed? */
    unsigned int attempted_compress : 1; /* node can't compress; too small */
    unsigned int extra : 10;     /* more bits to steal for future usage */
   } quicklistNode;

属性	说明
prev	prev指向该节点的前节点
next	next指向该节点的后节点
zl	zl指向该节点对应的ziplist结构 不设置压缩数据参数recompress时指向一个ziplist结构 设置压缩数据参数recompress指向quicklistLZF结构
sz	sz代表整个ziplist结构的大小
count	ziplist中包的节点数，占16 bits长度
encoding	表示是否采用了LZF压缩算法压缩quicklist节点，1表示压缩过，2表示没压缩，占2 bits长度
container	表示一个quicklistNode节点是否采用ziplist结构保存数据，2表示压缩了，1表示没压缩，默认是2，占2bits长度
recompress	recompress代表这个节点之前是否是压缩节点，若是，则在使用压缩节点前先进行解压缩，使用后需要重新压缩，如果recompress为1，则等待被再次压缩
attempted_compress	测试时使用
extra	额外扩展位(预留)，占10bits长度

• quicklistLZF

/*当指定使用lzf压缩算法压缩ziplist的entry节点时，quicklistNode结构的zl成员指向quicklistLZF结构*/
typedef struct quicklistLZF {
    //表示被LZF算法压缩后的ziplist的大小
    unsigned int sz; /* LZF size in bytes*/
​
    //保存压缩后的ziplist的数组，柔性数组
    char compressed[];
} quicklistLZF;

• quicklistEntry

//管理quicklist中quicklistNode节点中ziplist信息的结构
typedef struct quicklistEntry {
    const quicklist *quicklist;   //指向所属的quicklist的指针
    quicklistNode *node;          //指向所属的quicklistNode节点的指针
    unsigned char *zi;            //指向当前ziplist结构的指针
    unsigned char *value;         //指向当前ziplist结构的字符串vlaue成员
    long long longval;            //指向当前ziplist结构的整数value成员
    unsigned int sz;              //保存当前ziplist结构的字节数大小
    int offset;                   //保存相对ziplist的偏移量
} quicklistEntry;

• quicklistIter

//quicklist的迭代器结构
typedef struct quicklistIter {
    const quicklist *quicklist;   //指向所属的quicklist的指针
    quicklistNode *current;       //指向当前迭代的quicklist节点的指针
    unsigned char *zi;            //指向当前quicklist节点中迭代的ziplist
    long offset;                  //当前ziplist结构中的偏移量      /* offset in current ziplist */
    int direction;                //迭代方向
} quicklistIter;

• zlentry

typedef struct zlentry {
    unsigned int prevrawlensize; /*存储上一个链表节点的长度数值所需的字节*/
    unsigned int prevrawlen;  /*上一个链表节点占用的长度*/
    unsigned int lensize;  /*存储当前链表节点长度数值所需要的字节数*/
    unsigned int len;    /*当前链表节点占用的长度*/
    unsigned int headersize;    /*当前链表节点的头部大小(prevrawlensize + lensize),即非数据域的大小*/
    unsigned char encoding;  /*编码方式*/
    unsigned char *p;    /*压缩链表以字符串的形式保存，该指针指向当前节点起始位置*/
} zlentry;
​

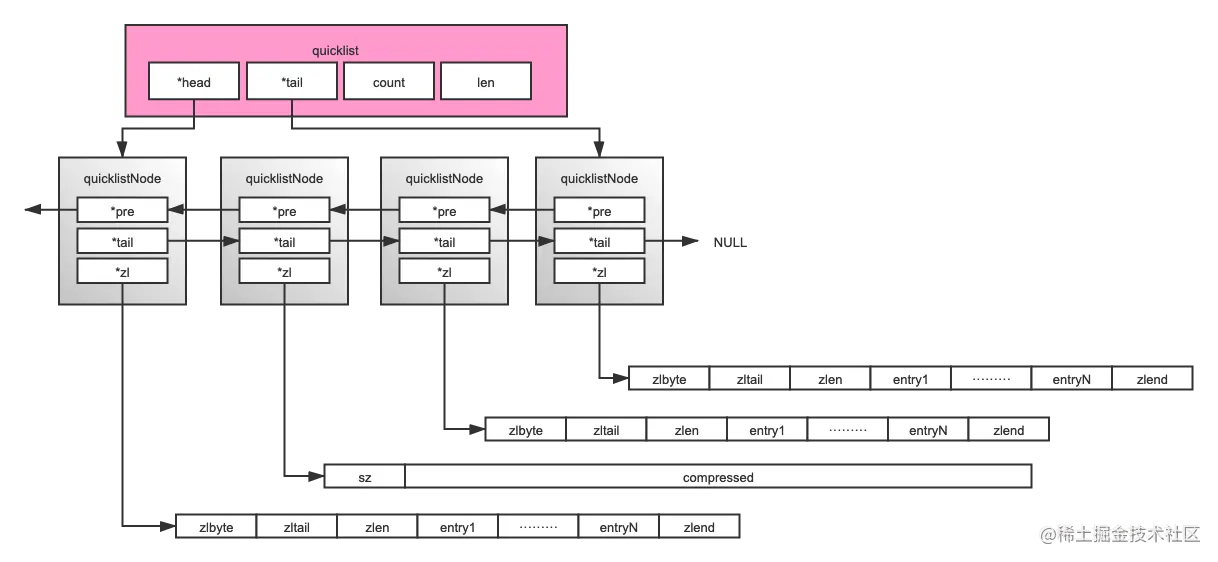

• 结构示意图
