1 前言

canvas本身没有绘图能力，只是定义了一个容器，都是由canvas内部的CanvasRenderingContext2D对象来做。

2 简介

介绍一下需要用到的属性

标签	描述
height	设置 canvas 的高度。
width	设置 canvas 的宽度。
clearRect(x,y,width,height)	清除指定矩形区域，让清除部分完全透明
ctx.strokeStyle	可以改变画笔颜色
ctx.beginPath()	设置开始路径
ctx.moveTo(x,y)	设置起点
ctx.lineTo(x,y)	设置终点
ctx.stroke()	绘制
ctx.closePath()	结束路径
ctx.save()	保存当前绘制状态
ctx.clip()	当前剪贴区域
ctx.restore()	恢复之前保存的绘图状态
ctx.arc(弧形圆心x坐标，y坐标，半径，起始角(以3点钟的位置开始)，结束角、方向(true表示逆时针，false表示顺时针))	绘制一个弧形

3 代码实现

3.1 静态页面

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>画板</title>
    <style type="text/css">
        * {
            padding: 0;
            margin: 0;
        }

        #box {
            width: 600px;
            height: 500px;
            margin: 100px auto;
            border: 1px solid black;
        }

        #box .control {
            height: 100px;
        }

        #box .control div {
            height: 50px;
            line-height: 50px;
        }

        #box .control .changeColor {
            padding-left: 15px;
        }

        #box .control .changeColor input {
            width: 30px;
            height: 30px;
            margin: 0 15px;
            vertical-align: middle;
        }

        #box .control .changeColor input:first-of-type {
            background-color: black;
        }

        #box .control .changeColor input:nth-of-type(2) {
            background-color: pink;
        }

        #box .control .changeColor input:nth-of-type(3) {
            background-color: red;
        }

        #box .control .changeColor input:nth-of-type(4) {
            background-color: orange;
        }

        #box .control .changeColor input:nth-of-type(5) {
            background-color: brown;
        }

        #box .control .changeColor input:nth-of-type(6) {
            background-color: purple;
        }

        #box .control .clear {
            height: 50px;
        }

        #box .control .clear input {
            width: 100px;
            height: 50px;
            margin-left: 15px;
            font-size: 20px;
            background-color: oldlace;
        }

        #canvas {
            background-color: blanchedalmond;
        }

        b {
            font-size: 20px;
        }
    </style>
</head>
<body>
<div id="box">
    <div class="control">
        <div class="changeColor">
            选择画笔颜色：
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
        </div>
        <div class="clear">
            <input type="button" value="清空画布"/>
            当前选中的颜色是：<b>黑色</b>
            <input type="button" value="橡皮擦"/>
        </div>
    </div>
    <canvas id="canvas" width="600" height="400"></canvas>
</div>
</body>
</html>

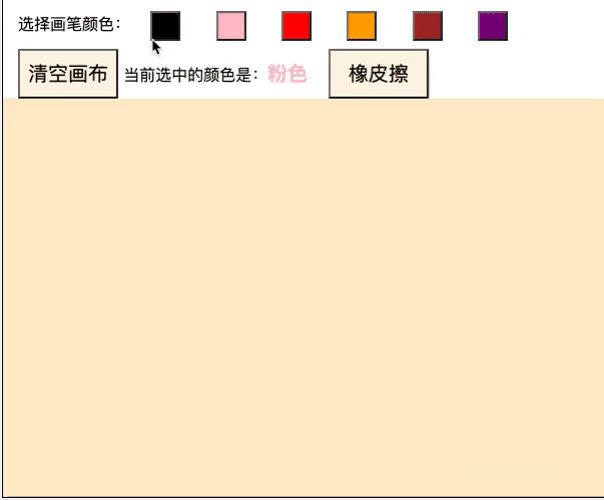

3.2 画笔功能

画笔实现思路

获取canvas
设置初始化当前画布功能为画笔状态，以为我们后边要做橡皮擦功能，点击橡皮擦和颜色的时候要做一个区分。
鼠标按下记录鼠标点击位置距离canvas画布的坐标并移动，记录上一个坐标点，然后移动鼠标开始画画
鼠标抬起移除鼠标移动事件

<script type="text/javascript">
    var canvas = document.querySelector("#canvas");
    var ctx = canvas.getContext("2d");

    //初始化当前画布为画笔状态
    canvas.isDraw = true;

    //按下事件
    canvas.addEventListener("mousedown",function(e){
        //鼠标点击在canvas中的位置

        var x = e.offsetX;
        var y = e.offsetY;

        //记录旧的点
        this.oldPoint = {
                x : x - 1,
                y : y - 1
        }

        if (this.isDraw) {
                //画笔功能
                draw(x,y);
        } else {
                //橡皮擦功能
                clearPart(x,y);
        }

        //绑定移动和抬起事件
        this.addEventListener("mousemove",move);
        this.addEventListener("mouseup",up);
    })

    function up() {
        this.removeEventListener("mousemove",move);
    }

    function move(e) {
        var x = e.offsetX;
        var y = e.offsetY;

        if (this.isDraw) {
                //画笔功能
                draw(x,y);
        } else {
                //橡皮擦功能
                clearPart(x,y);
        }

        this.oldPoint = {
                x : x,
                y : y
        }

    }

    //画的方法
    function draw(x,y){
        ctx.beginPath();

        //线的宽度
        ctx.lineWidth = 5;

        //线的样式
        ctx.lineCap = "round";
        ctx.moveTo(x,y);
        ctx.lineTo(canvas.oldPoint.x,canvas.oldPoint.y);
        ctx.stroke();
        ctx.closePath();
    }
</script>

3.3 颜色选择

颜色实现思路

点击颜色让画布的ctx.strokeStyle等于你点击的背景颜色
创建颜色数据结构，根据颜色改变b标签的内容

//获取改变颜色按钮
var btns = document.querySelectorAll(".changeColor input");
for (var i = 0; i < btns.length; i++) {
    btns[i].onclick = changeColor;
}

//颜色匹配数据结构
var colorObj = {
    "#000000" : "黑色",
    "#ffc0cb" : "粉色",
    "#ff0000" : "红色",
    "#ffa500" : "橘色",
    "#a52a2a" : "棕色",
    "#800080" : "紫色"
}

//改变画笔颜色
function changeColor() {
    ctx.strokeStyle = getComputedStyle(this,null).backgroundColor;
    var b = document.querySelector("b");
    b.style.color = ctx.strokeStyle;

    b.innerHTML = colorObj[ctx.strokeStyle];

    //改变画笔状态
    canvas.isDraw = true;
}


3.4 橡皮擦

橡皮擦思路

获取元素节点，改变橡皮擦状态
利用canvas剪裁的思路裁剪（在canvas中的裁剪和平时的裁剪功能不一样在这里，裁剪是指在裁剪区域去显示我们所画的图）

var clearBtn = document.querySelector(".clear input:last-of-type");
    clearBtn.onclick = function () {
        //改变状态为橡皮擦状态
        canvas.isDraw = false;
    }
    //橡皮擦功能
    function clearPart(x,y) {
        //保存场景
        ctx.save();
        ctx.beginPath();
        ctx.arc(x,y,10,0,Math.PI * 2,false);
        ctx.clip();
        ctx.clearRect(0,0,canvas.width,canvas.height);
        //还原场景
        ctx.restore();
    }

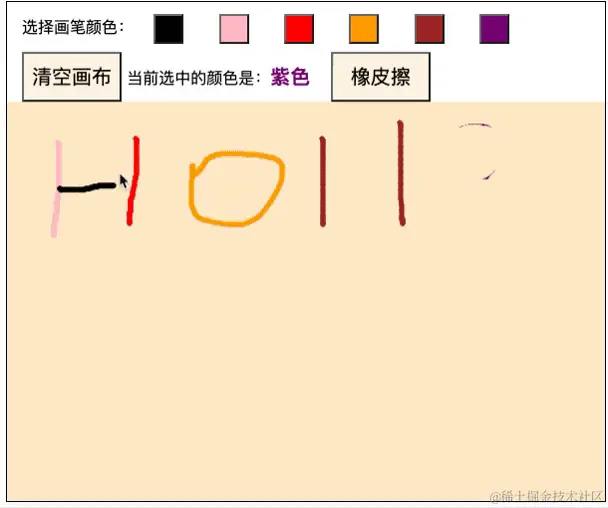

3.5 清空画布

清空画布思路

获取元素节点
点击按钮清空canvas画布

var clearAllBtn  = document.querySelector(".clear input");
    clearAllBtn.onclick = function () {
        ctx.clearRect(0,0,canvas.width,canvas.height);
    }


4 完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>画板</title>
    <style type="text/css">
        * {
            padding: 0;
            margin: 0;
        }

        #box {
            width: 600px;
            height: 500px;
            margin: 100px auto;
            border: 1px solid black;
        }

        #box .control {
            height: 100px;
        }

        #box .control div {
            height: 50px;
            line-height: 50px;
        }

        #box .control .changeColor {
            padding-left: 15px;
        }

        #box .control .changeColor input {
            width: 30px;
            height: 30px;
            margin: 0 15px;
            vertical-align: middle;
        }

        #box .control .changeColor input:first-of-type {
            background-color: black;
        }

        #box .control .changeColor input:nth-of-type(2) {
            background-color: pink;
        }

        #box .control .changeColor input:nth-of-type(3) {
            background-color: red;
        }

        #box .control .changeColor input:nth-of-type(4) {
            background-color: orange;
        }

        #box .control .changeColor input:nth-of-type(5) {
            background-color: brown;
        }

        #box .control .changeColor input:nth-of-type(6) {
            background-color: purple;
        }

        #box .control .clear {
            height: 50px;
        }

        #box .control .clear input {
            width: 100px;
            height: 50px;
            margin-left: 15px;
            font-size: 20px;
            background-color: oldlace;
        }

        #canvas {
            background-color: blanchedalmond;
        }

        b {
            font-size: 20px;
        }
    </style>
</head>
<body>
<div id="box">
    <div class="control">
        <div class="changeColor">
            选择画笔颜色：
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
            <input type="button"/>
        </div>
        <div class="clear">
            <input type="button" value="清空画布"/>
            当前选中的颜色是：<b>黑色</b>
            <input type="button" value="橡皮擦"/>
        </div>
    </div>
    <canvas id="canvas" width="600" height="400"></canvas>
</div>
<script type="text/javascript">
    var canvas = document.querySelector("#canvas");
    var ctx = canvas.getContext("2d");

    //初始化当前画布为画笔状态
    canvas.isDraw = true;

    //按下事件
    canvas.addEventListener("mousedown", function (e) {
        //计算出鼠标点击在canvas中的位置

        var x = e.offsetX;
        var y = e.offsetY;

        //记录旧的点
        this.oldPoint = {
            x: x - 1,
            y: y - 1
        }

        if (this.isDraw) {
            //画笔功能
            draw(x, y);
        } else {
            //橡皮擦功能
            clearPart(x, y);
        }

        //绑定移动和抬起事件
        this.addEventListener("mousemove", move);
        this.addEventListener("mouseup", up);
    });

    function up() {
        this.removeEventListener("mousemove", move);
    }

    function move(e) {
        var x = e.offsetX;
        var y = e.offsetY;

        if (this.isDraw) {
            //画笔功能
            draw(x, y);
        } else {
            //橡皮擦功能
            clearPart(x, y);
        }

        this.oldPoint = {
            x: x,
            y: y
        }

    }

    //画的方法
    function draw(x, y) {
        ctx.beginPath();

        //线的宽度
        ctx.lineWidth = 5;

        //线的样式
        ctx.lineCap = "round";
        ctx.moveTo(x, y);
        ctx.lineTo(canvas.oldPoint.x, canvas.oldPoint.y);
        ctx.stroke();
        ctx.closePath();
    }

    //获取改变颜色按钮
    var btns = document.querySelectorAll(".changeColor input");
    for (var i = 0; i < btns.length; i++) {
        btns[i].onclick = changeColor;
    }

    //颜色匹配数据结构
    var colorObj = {
        "#000000": "黑色",
        "#ffc0cb": "粉色",
        "#ff0000": "红色",
        "#ffa500": "橘色",
        "#a52a2a": "棕色",
        "#800080": "紫色"
    };

    //改变画笔颜色
    function changeColor() {
        ctx.strokeStyle = getComputedStyle(this, null).backgroundColor;
        var b = document.querySelector("b");
        b.style.color = ctx.strokeStyle;

        b.innerHTML = colorObj[ctx.strokeStyle];

        //改变画笔状态
        canvas.isDraw = true;
    }

    var clearAllBtn = document.querySelector(".clear input");
    clearAllBtn.onclick = function () {
        ctx.clearRect(0, 0, canvas.width, canvas.height);
    };

    //橡皮擦按钮
    var clearBtn = document.querySelector(".clear input:last-of-type");

    clearBtn.onclick = function () {
        //改变状态为橡皮擦状态
        canvas.isDraw = false;
    };

    //橡皮擦功能
    function clearPart(x, y) {
        //保存场景
        ctx.save();
        ctx.beginPath();
        ctx.arc(x, y, 10, 0, Math.PI * 2, false);
        ctx.clip();
        ctx.clearRect(0, 0, canvas.width, canvas.height);
        //还原场景
        ctx.restore();
    }

</script>
</body>
</html>

5 最后

录屏总感觉哪里不对，后来发现单词写错了，比较懒，不想改了，就这样看吧哈哈。

各位，早点下班，顺便留下你的脚印，谢谢
