浏览器工作原理

前端岗位面试中，必问的一道题就是“从地址栏里输入URL到页面显示的过程发生了什么？”，在我看来这其实就是考察浏览器的工作原理，即从浏览器请求HTML内容到渲染页面的过程。

要回答这个问题，可以回答得很简单，也可以回答得很复杂。

简单回答：

根据输入的URL的域名解析拿到真实IP进行访问
访问真实IP从服务器请求数据
浏览器将请求回来的数据（HTML）进行解析
将HTML文档解析成DOM树、CSSOM树、合成渲染树
浏览器调用GPU将渲染树生成图像画面显示在屏幕上

其实上面的回答也能概括浏览器渲染页面的整个过程，但不够详细。下面我们来看下详细的渲染过程。

浏览器请求HTML内容到渲染页面的过程大体上可分为四个过程：

导航
获取/响应
解析
渲染

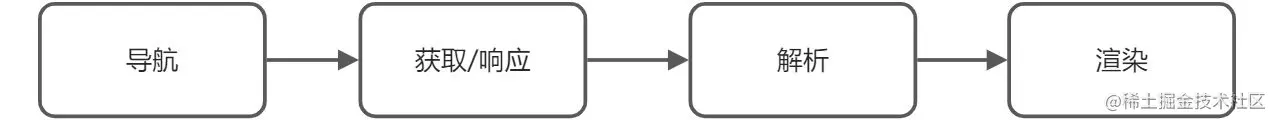

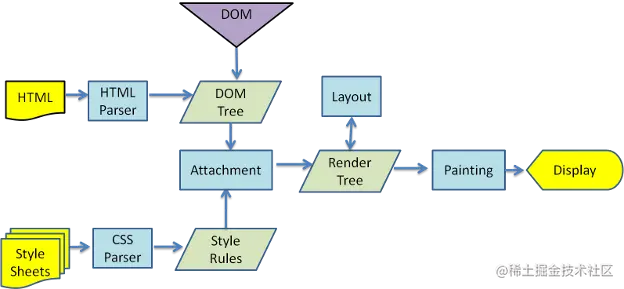

基本流程图如下

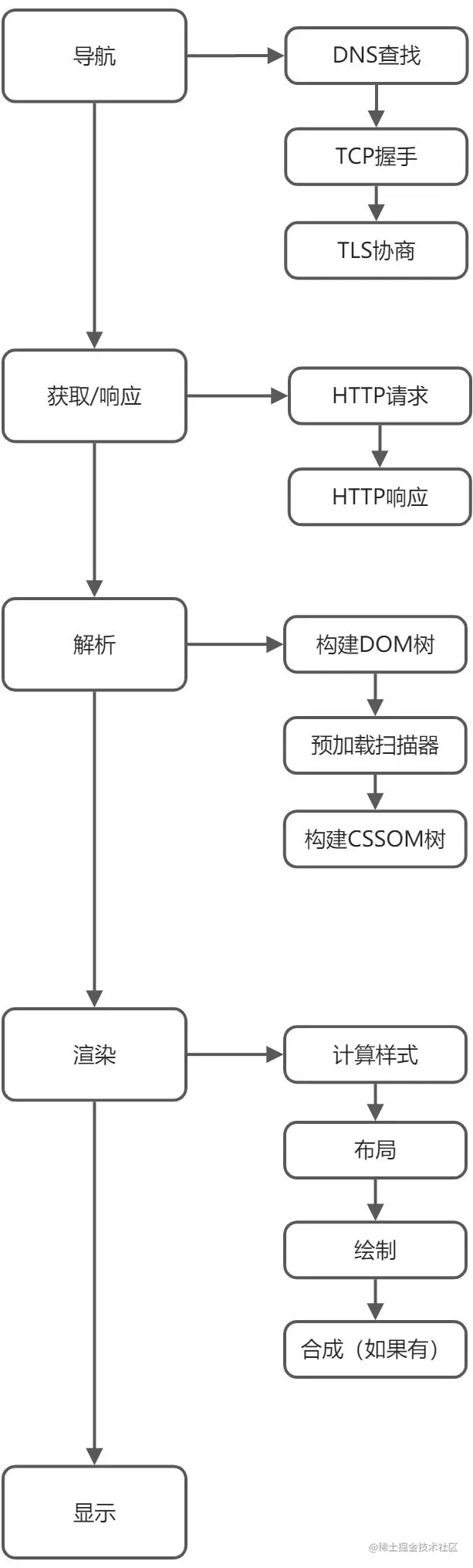

详细一点的图如下

接下来具体讲解下各个流程

获取/响应

获取是通过HTTP发起网络请求获取资源

GET / HTTP/1.1
User-Agent: PostmanRuntime/7.28.4
Accept: */*
Postman-Token: 4cabe7f5-5deb-4259-a861-18305d4f3d34
Host: www.google.com
Accept-Encoding: gzip, deflate, br
Connection: keep-alive

响应是HTTP请求之后，服务器响应的资源

HTTP/1.1 200 OK
Date: Wed, 22 Dec 2021 01:11:25 GMT
Expires: -1
Cache-Control: private, max-age=0
Content-Type: text/html; charset=ISO-8859-1
P3P: CP="This is not a P3P policy! See g.co/p3phelp for more info."
Content-Encoding: gzip
Server: gws
Content-Length: 6780
X-XSS-Protection: 0
X-Frame-Options: SAMEORIGIN
Set-Cookie: 1P_JAR=2021-12-22-01; expires=Fri, 21-Jan-2022 01:11:25 GMT; path=/; domain=.google.com; Secure
Set-Cookie: NID=511=XmMmhzsn4W85P7dvnvS5NnLI17nBbwIUpJz4Trnlxn8N7Eh9GSEEQoi1g4aeEZXjC6COePjj9_AX2lXbmTnoXKQlVsFHqSY5RyVgiTgz7fM4zQVXBZ1p7nwfAyjggjYa3UhlcixqfrZRb-BeNtg1YZwEkTWDE9Bib52JnpJw8Cc; expires=Thu, 23-Jun-2022 01:11:25 GMT; path=/; domain=.google.com; HttpOnly
Connection: close

响应的数据（HTML）在body里

<!doctype html>
<html itemscope="" itemtype="http://schema.org/WebPage" lang="ko">

<head>
	<meta content="text/html; charset=UTF-8" http-equiv="Content-Type">
...
...
...

解析

经过HTTP请求服务器响应数据（HTML）之后就进入到HTML的解析阶段了。解析阶段的工作是将HTML解析成DOM树，将CSS解析成CSSOM树，然后将DOM树和CSSOM树合成渲染树。

解析HTML

浏览器通过HTML解析器解析HTML，先标记HTML并构建成DOM树，解析HTML是一个非常复杂的过程。这里简单描述一下解析过程。具体算法见解析算法

浏览器通过HTML解析器，将DOM元素和属性节点构造成树的结构

例如

<html>
  <body>
    <p>
      Hello World
    </p>
    <div>
      <img src="example.png"/>
    </div>
  </body>
</html>

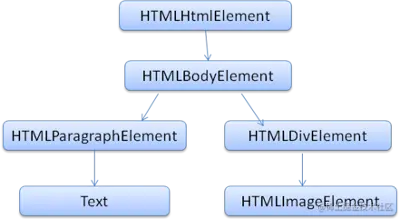

以上HTML代码将解析为如下图所示的DOM树结构

解析CSS

浏览器通过CSS相关的解析器，将CSS解析成CSSOM树，CSS解析器会将CSS文件解析成StyleSheet对象，且每个对象都包含CSS规则，CSS规则对象包含选择器和声明对象，以及其他与CSS语法对应的对象。

例如，有以下CSS规则

p,div {
	margin-top: 3px;
}
.error {
  color: red;
}

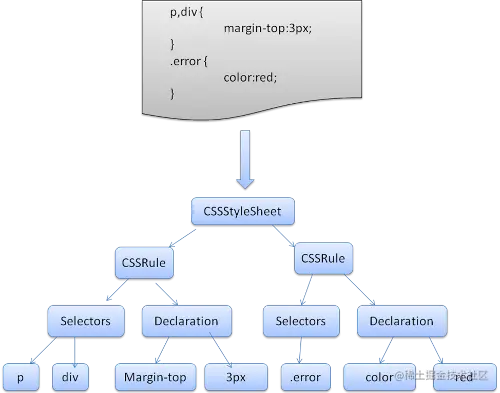

CSS解析器将CSS规则解析成如下图的CSSOM树

预加载扫描器(preload scan)

浏览器构建DOM树时，整个过程是从上至下扫描解析的，如果这时有script链接了较大的js文件，这时需先下载完js文件，然后再回来继续解析，这个过程占用了主线程。

这种情况下，加入async和defer属性即可减少阻塞情况

async，后台下载脚本，下载完则执行脚本，多个脚本加入async属性时下载完的脚本执行顺序无法确定，因为下载完脚本即执行。
defer，将脚本延迟下载，等待HTML解析完再下在脚本

<link rel="stylesheet" src="styles.css"/>
<script src="myscript.js" async></script>
<img src="myimage.jpg" alt="image description"/>
<script src="anotherscript.js" defer></script>

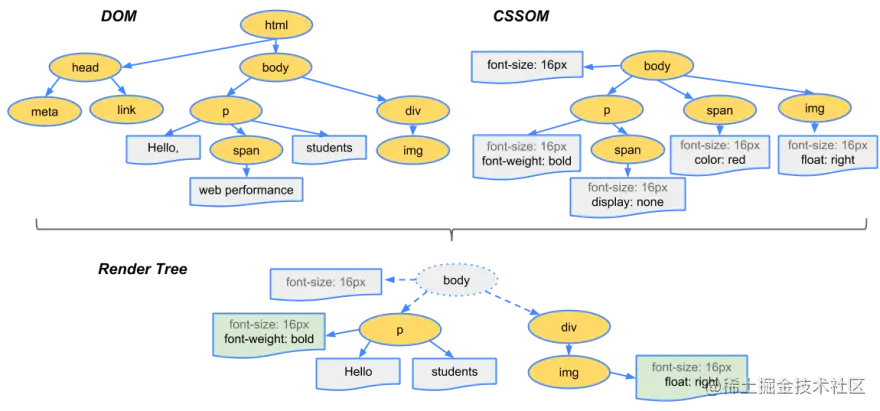

构建渲染树

DOM树和CSSOM树构建完成之后，将这两棵树合成渲染树Renderer Tree。

构建渲染树过程中，浏览器大致执行以下操作

从DOM树的根节点开始遍历，遍历每个可见的节点

某些不可见的节点（例如，script、meta等），在渲染过程中将会被忽略
一些节点由于是使用CSS将其隐藏（例如：display: none）的也会被忽略

对于每个可见的节点，都会将应用上CSSOM对应的规则。
Render树保存所有具有内容和计算样式的可见节点，根据CSS级联确定每个节点的计算样式。

最终输出一颗渲染树，这可渲染树包含屏幕上有所可见内容的内容和样式信息。渲染树构建完成之后，接下来进入“布局”阶段了。

渲染

渲染步骤包括样式、布局、绘制，在某些情况下还包括合成。

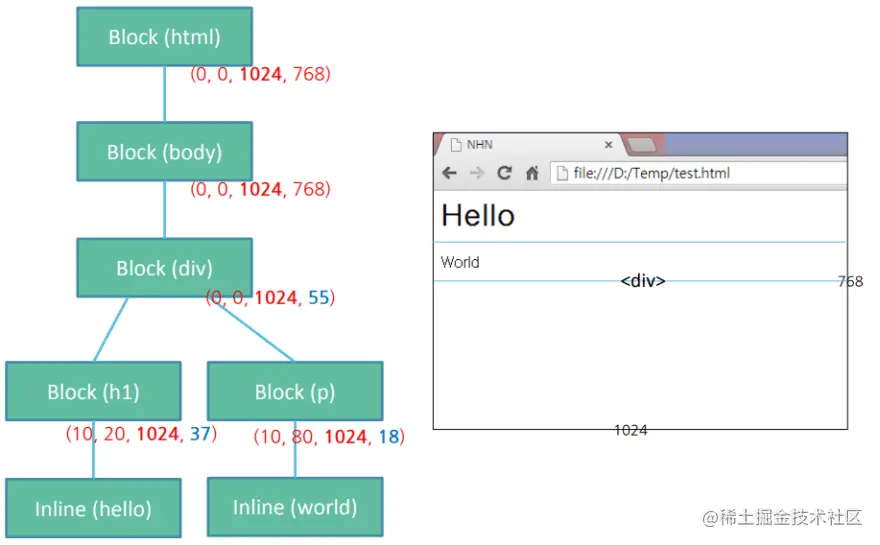

布局（重排）

布局是一个递归的过程，从根渲染器开始，计算每个节点的几何信息，确定渲染树中所有节点的宽度、高度和位置，以及确定每个页面上每个对象大小和位置。

第一次确定节点的大小和位置等几何信息成为布局，随后节点大小和位置发生变化需要重新计算的过程称为回流。

绘制

绘制是最后一个阶段，浏览器将布局阶段计算的几何信息转换为屏幕上的实际像素。绘制包括将元素的每个可视部分绘制到屏幕上，包括文本、颜色、边框、阴影和替换的元素（如按钮和图像）。

绘制过程有几个概念

重绘
合成

重绘

当元素的颜色等（除大小，位置）发生变化时，浏览器需要更新这些信息，这个过程称为重绘。

合成

在平滑滚动的场景下，浏览器经常需要计算样式，回流和重绘，这种情况下很多像素需要快速绘制，为了确保重绘的速度比初始绘制的速度更快，屏幕上的绘图通常被分解成数层。如果发生这种情况，则需要进行合成。

所有流程走完之后，用户就可以浏览页面了。

总结

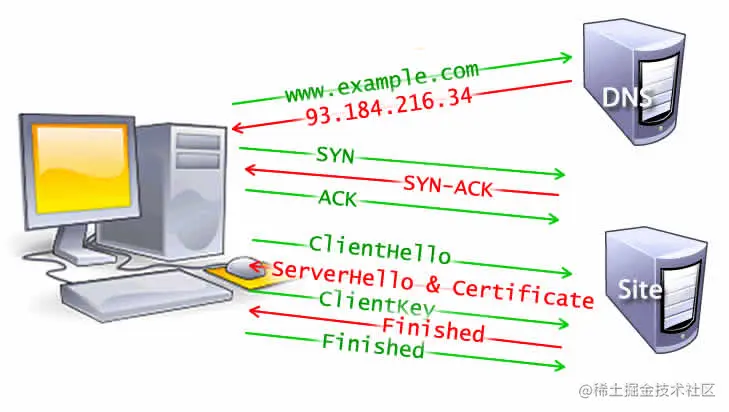

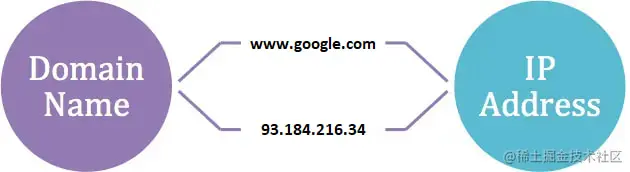

DNS 查找：查找 Web 地址的 IP。
TCP 握手：为后续步骤设置客户端和服务器之间的 TCP/IP 通信。
TLS 握手：保护将通过加密发送的信息。
HTTP 通信：建立一种浏览器可以理解的通信方式。
浏览器解析：解析 HTML，生成DOM树、CSSOM树、合成渲染树。
浏览器渲染：经过布局、绘制后在浏览器窗口上渲染文档。

浏览器相关知识

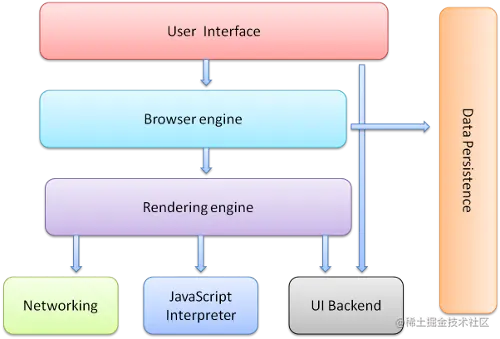

浏览器主要组件

UI界面

包括地址栏、前进/后退按钮、书签、菜单等，其他各个显示的部分都属于用户界面

浏览器引擎

在用户界面和渲染引擎直接传送指令

渲染引擎

负责显示请求的内容，如果请求的内容是HTML，则解析HTML和CSS，并将解析后的内容显示在屏幕上。

网络

用于网络调用，比如HTTP请求。

用户界面后端

用于绘制基本的窗口小部件。

JavaScript解释器

用于解析和执行JavaScript代码

数据存储

持久层，是一个浏览器内的轻便的数据库，可以保存数据到硬盘。

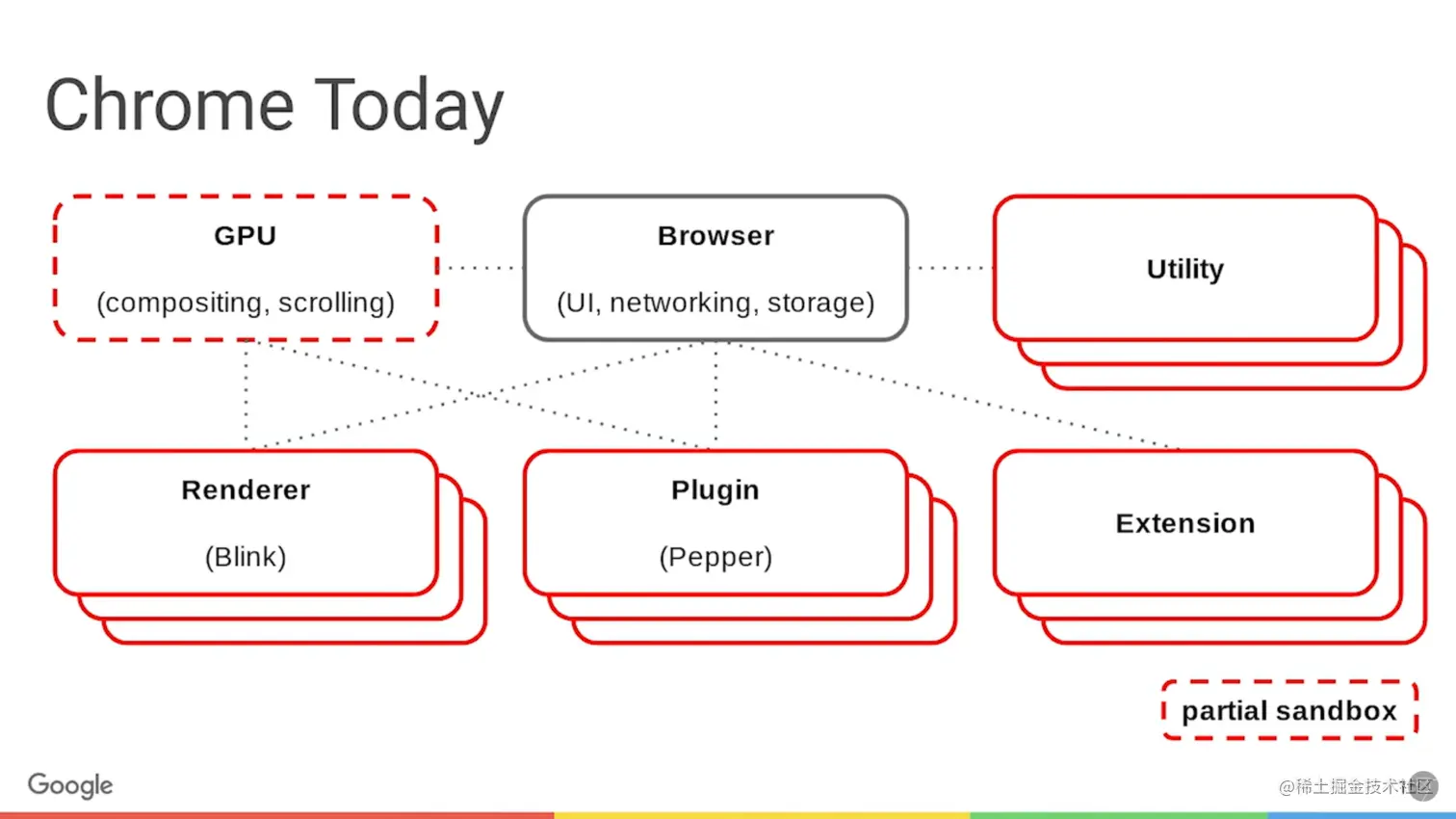

Chrome浏览器架构

从图中可以看出， Chrome 浏览器包括：

1 个浏览器（Browser）主进程
1 个 GPU 进程
多个工具层进程
多个渲染进程
多个插件进程
多个扩展进程

浏览器进程

主要负责界面显示、用户交互、子进程管理，同时提供存储等功能。

渲染进程

核心任务是将 HTML、CSS 和 JavaScript 转换为用户可以与之交互的网页，排版引擎 Blink 和 JavaScript 引擎 V8 都是运行在该进程中，默认情况下，Chrome 会为每个 Tab 标签创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下。

GPU 进程

Chrome 的 UI 界面选择采用 GPU 来绘制，这使得 GPU 成为浏览器普遍的需求。Chrome 在其多进程架构上也引入了 GPU 进程。

工具进程

工具进程用于短暂的工作；提供沙箱环境运行不信任的代码等

插件进程

主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响。

扩展进程

扩展程序对浏览器、页面和系统的访问受限；无需重启即可安装和卸载扩展程序

以上知识点为个人学习记录整理
