go-zero实战:让微服务Go起来——9 服务监控 Prometheus

9.1 Prometheus 介绍

Prometheus 是一款基于时序数据库的开源监控告警系统,基本原理是通过 HTTP 协议周期性抓取被监控服务的状态,任意服务只要提供对应的 HTTP 接口就可以接入监控。不需要任何 SDK 或者其他的集成过程,输出被监控服务信息的 HTTP 接口被叫做 exporter 。目前互联网公司常用的服务大部分都有 exporter 可以直接使用,比如 VarnishHaproxyNginxMySQLLinux 系统信息(包括磁盘、内存、CPU、网络等等)。Promethus 有以下特点:

  • 支持多维数据模型(由度量名和键值对组成的时间序列数据)
  • 支持 PromQL 查询语言,可以完成非常复杂的查询和分析,对图表展示和告警非常有意义
  • 不依赖分布式存储,单点服务器也可以使用
  • 支持 HTTP 协议主动拉取方式采集时间序列数据
  • 支持 PushGateway 推送时间序列数据
  • 支持服务发现和静态配置两种方式获取监控目标
  • 支持接入 Grafana


9.2 go-zero 使用 Prometheus 监控服务

go-zero 框架中集成了基于 Prometheus 的服务指标监控,go-zero 目前在 http 的中间件和 rpc 的拦截器中添加了对请求指标的监控。

主要从 请求耗时请求错误 两个维度,请求耗时采用了 Histogram 指标类型定义了多个 Buckets 方便进行分位统计,请求错误采用了 Counter 类型,并在 http metric 中添加了 path 标签,rpc metric 中添加了 method 标签以便进行细分监控。

接下来我们分别为前面几章实现的服务添加 Prometheus 监控,首先我们先回顾下第三章 服务拆分,为了模拟服务的分布式部署,我们是在一个容器里启动了所有的服务,并为其分配了不同的端口号。下面我们再为这些服务分配一个 Prometheus 采集指标数据的端口号。

服务api 服务端口号rpc 服务端口号api 指标采集端口号rpc 指标采集端口号
user8000900090809090
product8001900190819091
order8002900290829092
pay8003900390839093

9.2.1 添加 user api 服务 Prometheus 配置

$ vim mall/service/user/api/etc/user.yaml
复制代码
Name: User
Host: 0.0.0.0
Port: 8000

......

Prometheus:
  Host: 0.0.0.0
  Port: 9080
  Path: /metrics
复制代码

9.2.2 添加 user rpc 服务 Prometheus 配置

$ vim mall/service/user/rpc/etc/user.yaml
复制代码
Name: user.rpc
ListenOn: 0.0.0.0:9000

......

Prometheus:
  Host: 0.0.0.0
  Port: 9090
  Path: /metrics
复制代码

9.2.3 添加 product api 服务 Prometheus 配置

$ vim mall/service/product/api/etc/product.yaml
复制代码
Name: Product
Host: 0.0.0.0
Port: 8001

......

Prometheus:
  Host: 0.0.0.0
  Port: 9081
  Path: /metrics
复制代码

9.2.4 添加 product rpc 服务 Prometheus 配置

$ vim mall/service/product/rpc/etc/product.yaml
复制代码
Name: product.rpc
ListenOn: 0.0.0.0:9001

......

Prometheus:
  Host: 0.0.0.0
  Port: 9091
  Path: /metrics
复制代码

9.2.5 添加 order api 服务 Prometheus 配置

$ vim mall/service/order/api/etc/order.yaml
复制代码
Name: Order
Host: 0.0.0.0
Port: 8002

......

Prometheus:
  Host: 0.0.0.0
  Port: 9082
  Path: /metrics
复制代码

9.2.6 添加 order rpc 服务 Prometheus 配置

$ vim mall/service/order/rpc/etc/order.yaml
复制代码
Name: order.rpc
ListenOn: 0.0.0.0:9002

......

Prometheus:
  Host: 0.0.0.0
  Port: 9092
  Path: /metrics
复制代码

9.2.7 添加 pay api 服务 Prometheus 配置

$ vim mall/service/pay/api/etc/pay.yaml
复制代码
Name: Pay
Host: 0.0.0.0
Port: 8003

......

Prometheus:
  Host: 0.0.0.0
  Port: 9083
  Path: /metrics
复制代码

9.2.8 添加 pay rpc 服务 Prometheus 配置

$ vim mall/service/pay/rpc/etc/pay.yaml
复制代码
Name: pay.rpc
ListenOn: 0.0.0.0:9003

......

Prometheus:
  Host: 0.0.0.0
  Port: 9093
  Path: /metrics
复制代码

!提示:配置修改后,需要重启服务才会生效。

9.2.9 修改 Prometheus 配置

第二章 环境搭建中我们集成了 Prometheus 服务,在prometheus 目录下有个 prometheus.yml 的配置文件,我们现在需要修改这个配置文件。

# my global config
global:
  scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090"]

  # 我们自己的商城项目配置
  - job_name: 'mall'
    static_configs:
      # 目标的采集地址
      - targets: ['golang:9080']
        labels:
          # 自定义标签
          app: 'user-api'
          env: 'test'

      - targets: ['golang:9090']
        labels:
          app: 'user-rpc'
          env: 'test'

      - targets: ['golang:9081']
        labels:
          app: 'product-api'
          env: 'test'

      - targets: ['golang:9091']
        labels:
          app: 'product-rpc'
          env: 'test'

      - targets: ['golang:9082']
        labels:
          app: 'order-api'
          env: 'test'

      - targets: ['golang:9092']
        labels:
          app: 'order-rpc'
          env: 'test'

      - targets: ['golang:9083']
        labels:
          app: 'pay-api'
          env: 'test'

      - targets: ['golang:9093']
        labels:
          app: 'pay-rpc'
          env: 'test'
复制代码

!提示:配置文件修改好后,需要重启 Prometheus 服务容器才能生效。

9.2.10 访问 Prometheus 可视化界面

  • 第二章 环境搭建中我们集成了 Prometheus 服务,并为其端口号9090 做了宿主机端口 3000 的映射关系,所以在浏览器中输入 http://127.0.0.1:3000/ 访问 Prometheus 界面。


  • 选择 Status -> Targets 菜单,即可看到我们配置的采集目标的状态和自定义的标签。


  • 我们多次访问 api 服务的接口后,选择 Graph 菜单,在查询输入框中输入 {path="api接口地址"} 或者 {method="rpc接口方法"} 指令,即可查看监控指标。



9.3 使用 Grafana 可视化 Prometheus 指标数据

9.3.1 添加 Prometheus 数据源

  • 第二章 环境搭建中我们集成了 Grafana 服务,并为其端口号3000 做了宿主机端口 4000 的映射关系,所以在浏览器中输入 http://127.0.0.1:4000/ 访问 Grafana 界面。点击左侧边栏 Configuration -> Data Source -> Add data source 进行数据源添加。


  • 然后选择 Prometheus 数据源


  • 填写 HTTP 配置中 URL 地址(我这里的 IP地址Prometheus 所在容器的 IP地址),然后点击 Save & test 按,上方会提示 Data source is working,说明我们数据源添加成功且正常工作。


9.3.2 添加 Variables 用于服务筛选

  • 点击左侧边栏 Dashboard 选择右上角 Dashboard settings 按钮,在 Settings 页面选择 Variables -> Add variable 添加变量,方便针对不同的标签进行过滤筛选。



  • 分别添加 api_app API服务名称,rpc_app RPC服务名称变量,用于不同服务的筛选。变量数据源选择 Prometheus 数据源,使用正则表达式提取出对应的 app 标签。



9.3.3 添加 api 接口 qps 仪表盘

  • 回到 Dashboard 页面选择右上角 Add panel 按钮,然后再选择 Add an empty panel 添加一个空的面板。

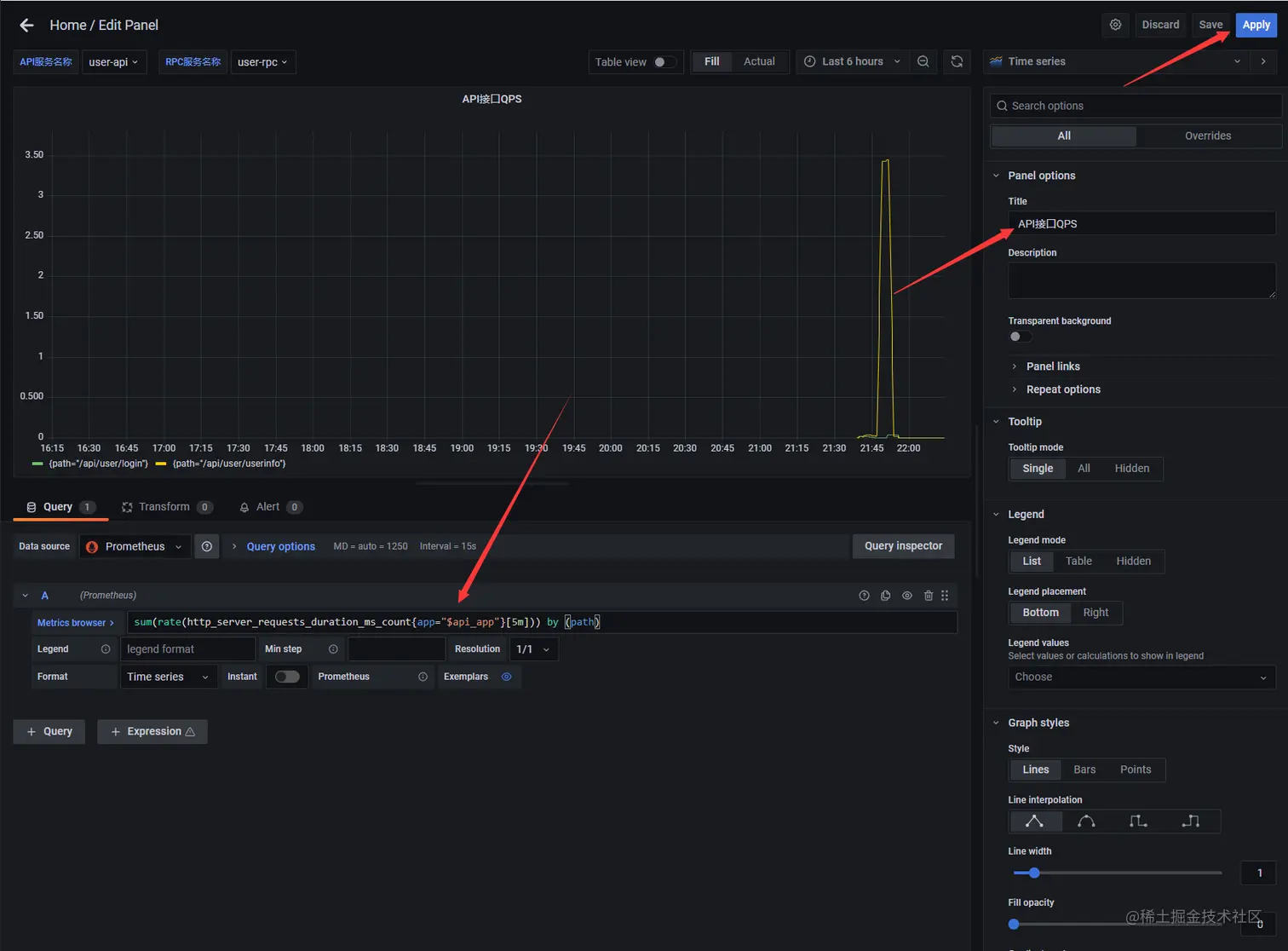

  • 面板编辑页,修改面板标题为 API接口QPS,在 Metrics 中输入 sum(rate(http_server_requests_duration_ms_count{app="$api_app"}[5m])) by (path)path 维度统计 api 接口的 qps


9.3.4 添加 rpc 接口 qps 仪表盘

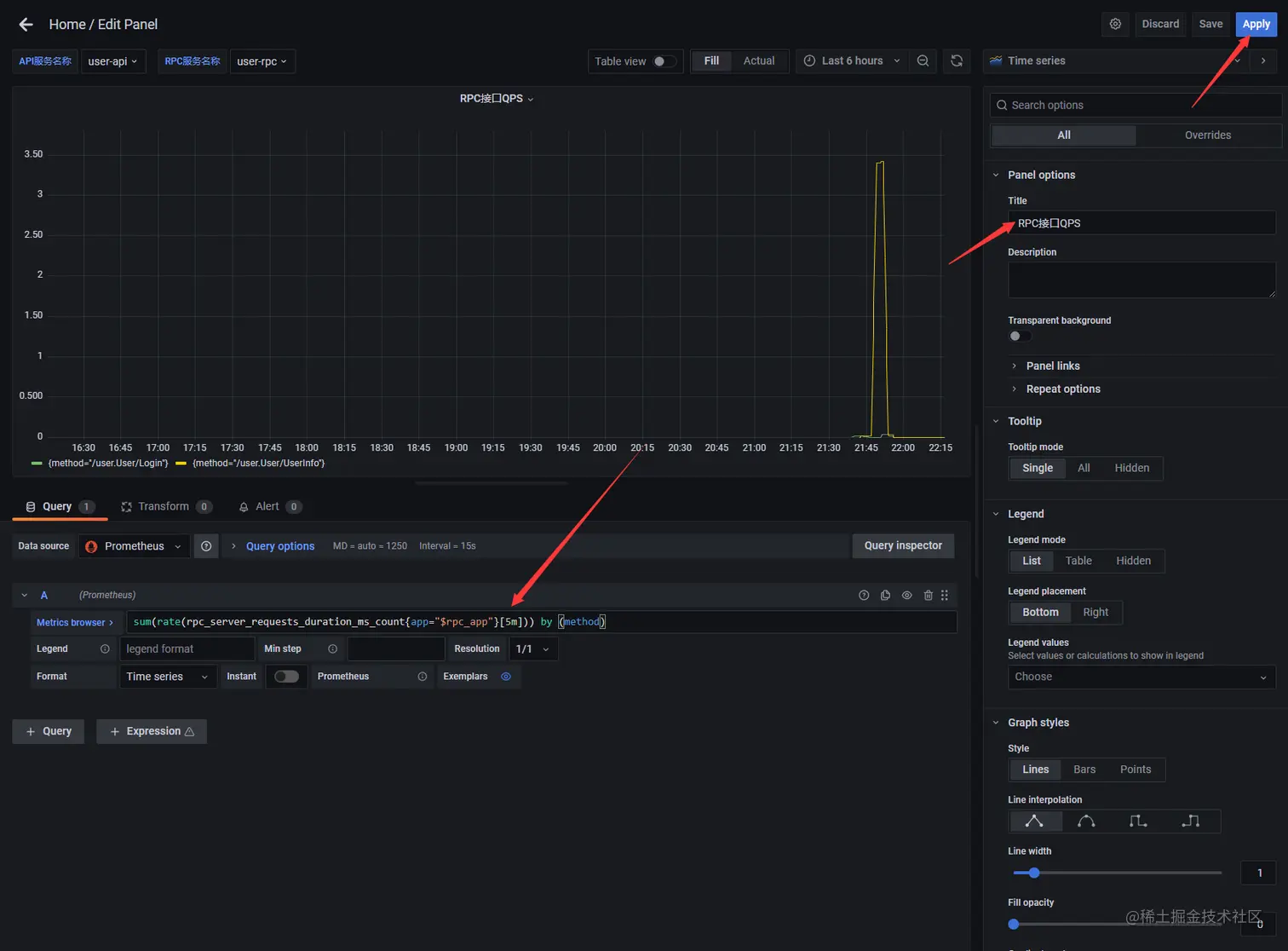

  • 再新建一个面板,修改面板标题为 RPC接口QPS,在 Metrics 中输入 sum(rate(rpc_server_requests_duration_ms_count{app="$rpc_app"}[5m])) by (method)method 维度统计 rpc 接口的 qps


9.3.5 添加 api 接口状态码仪表盘

  • 再新建一个面板,修改面板标题为 API接口状态码,在 Metrics 中输入 sum(rate(http_server_requests_code_total{app="$api_app"}[5m])) by (code)code 维度统计 api 接口的状态码


9.3.6 添加 rpc 接口状态码仪表盘

  • 再新建一个面板,修改面板标题为 RPC接口状态码,在 Metrics 中输入 sum(rate(rpc_server_requests_code_total{app="$rpc_app"}[5m])) by (code)code 维度统计 rpc 接口的状态码


9.3.7 保存仪表盘

  • 调整下面板位置,选择右上角 Save dashboard 按钮保存仪表盘。


项目地址:github

上一篇《go-zero实战:让微服务Go起来——8 RPC服务 Auth 验证》

下一篇《go-zero实战:让微服务Go起来——10 链路追踪 Jaeger》
