1. 前言

在平时的面试中，可能经常会有童鞋被问到，redis的5种数据类型(String、List、Hash、Set、SortedSet)的底层数据结构是怎么实现的，可能有很多童鞋会抱怨，我又不是redis开发者，会在不同的业务场景中使用这五种不同的数据类型就行了，为啥还要去理解它的底层数据结构呀；其实当了解完这些数据结构的底层实现之后，你或许也可以想到redis为啥如此快的原因

2. 五种常用的数据类型

在redis中，5种常用的数据类型以及常用的场景如下：

  • String：缓存，计数器，分布式锁等
  • List：链表，队列，微博关主人时间轴
  • Set：去重，赞，共同好友
  • Hash：用户信息，hash表
  • Zset：排行榜功能，访问量排行榜，点击量排行榜

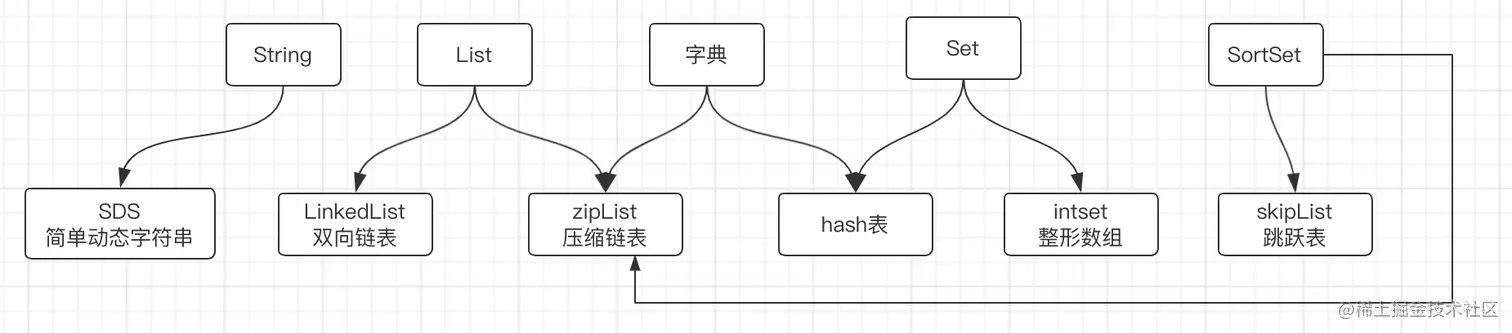

2.1 与六种底层数据结构的关系


  • String :存储数字的话，采用int类型编码，非数字，采用rwa编码.
  • List : 当元素字符串的长度小于64字节而且元素个数小于512时，采用zipList；否则采用likedList；该值在redis的配置文件redis.conf的配置为：
    • list-max-ziplist-entries 512
    • list-max-ziplist-value 64
  • hash: 底层数据结构可用使用zipList或者hashTab，当hash对象的键与值的长度都小于64字节时而且键值对的个数小于512个，采用zipList，其它情况，采用hashTa
  • set：Set对象的编码可以是 intset 或 hashta表，当保存的元素都是整形数字，而且元素个数小于配置范围的时候，则使用intset，否则使用hash表。
  • SortSet：底层数据结构可使用zipList或者skiplList，当元素个数小于128而且成员的长度小于64字节的时候，则使用zipList,否则使用skipList。该值在redis.con配置为：
    • zset-max-ziplist-entries 128
    • zset-max-ziplist-value 64

3. 六种底层数据结构的实现

3.1 SDS - 简单动态字符串

redis并没有直接使用C的字符串(以空字符结尾的字符数组)，而是自己构建了一种名为简单动态字符串(simple dynamic string)的抽象类型SDS用作Redis的默认字符串表示。除了用来保存数据库中的字符串，SDS还用做缓冲区，如AOF缓冲区，客户端输入的缓冲区。 SDS的定义如下:

struct sdshdr{
     // 记录buf 数组已经所使用的字节数量，既SDS的字符长度
     int len;
     // buf未使用字节数量
     int free;
    // 字节数组，保存字符串
     char buf[];
}
  • len表示字符串的长度
  • free表示字符数组，未使用的长度
  • buf 字节数组，保存字符串

3.1.1 空间预分配

空间预分配，用于优化redis对字符串的增长操作，当SDS的API对一个SDS需要修改，并且需要对SDS空间进行扩容时，redis不仅会对SDS分配锁必须的空间，而且还会为SDS分配额外的未使用空间；具体分配规则如下：

  • 当SDS修改之后的长度小于1MB的时候，那么redis将会为SDS分配一个与len一样的未使用空间，既当前free与len大小一样，当前数组buf的长度为：len*2+1;额外的一个字节为保存空字符串。
  • 当SDS修改之后的长度大于等于1MB的时候，那么redis将会为SDS分配1MB的未使用空间，既当然free大小为1MB，当前数组长度为：len+1M+1。

3.1.2 惰性空间释放

当对 SDS 进行缩短操作时，程序并不会回收多余的内存空间，而是使用 free 字段将这些字节数量记录下来不释放，后面如果需要 append 操作，则直接使用 free 中未使用的空间，减少了内存的分配

3.1.3 总结

  • 通过使用SDS，reids获取字符串的长度所需的时间复杂度可以从o(n)降到o(1)，因为C需要遍历整个字符数组，遇到空格结束才能统计出来字符串的长度。即使我们对非常长的字符串反复使用STRLEN命令，也不会造成系统性能瓶颈，因为STRLEN命令的复杂度为o(1)。
  • 空间预分配， 操作字符串时候，避免了缓冲区溢出，SDS在操作字符串的时候，会预先检查SDS的空间是否足够，如果不够的话，sdscat会先扩展SDS空间，然后再执行拼接操作,避免C在修改字符串长度时，重复执行内存分配。

3.2 zipList - 压缩列表

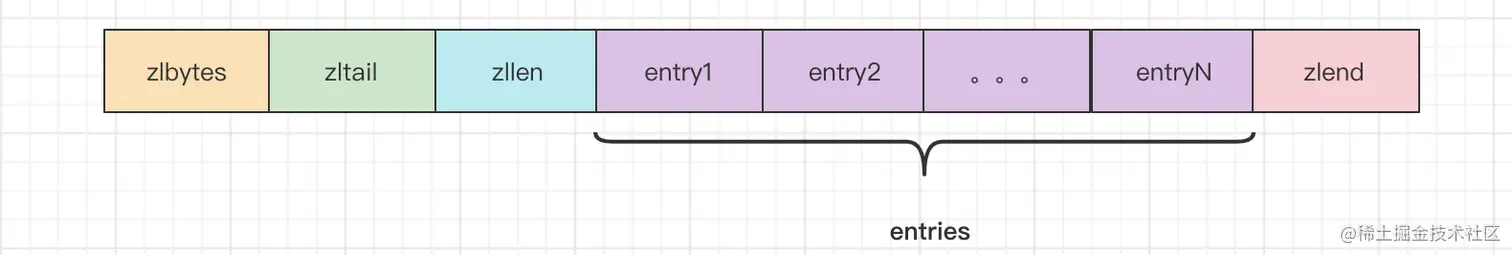

zipList是由由连续内存块组成的顺序型数据结构，zipList有多个entry节点，每个entry节点可以存放整数或者字符串,其对应的C语言结构体和图示如下：

struct ziplist<T> {
    int32 zlbytes; // 整个压缩列表占用字节数
    int32 zltail_offset; // 最后一个元素距离压缩列表起始位置的偏移量，用于快速定位到最后一个节点
    int16 zllength; // 元素个数
    T[] entries; // 元素内容列表，挨个挨个紧凑存储
    int8 zlend; // 标志压缩列表的结束，值恒为 0xFF
}


3.3 LinkedList-双向列表

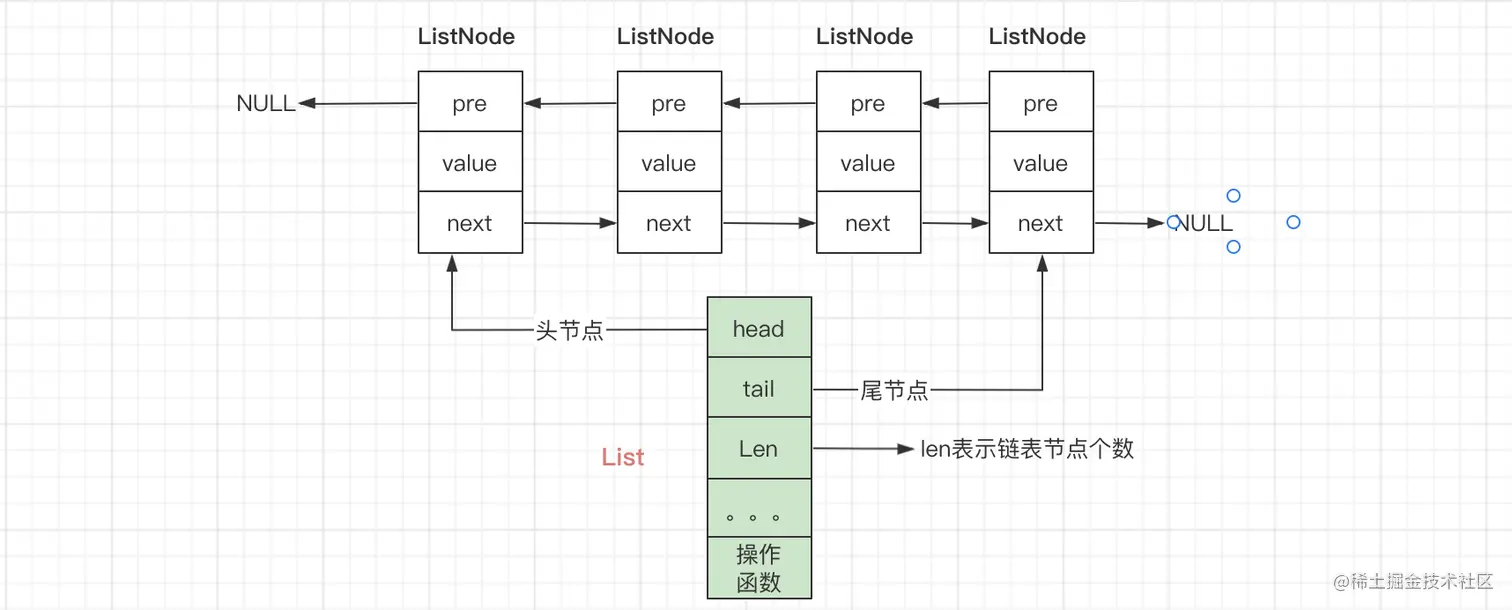

链表提供了高效的节点重排能力，以及顺序访问方式，并且可以通过删除节点来灵活调整链表长度；链表和链表节点的实现如下：


// 链表节点
typedef struct listNode {
    // 前置节点
    struct listNode *pre;
    // 后置节点
    struct listNode *next;
    // 节点值
    void *value;
}
// 链表结构
typedef struct list{
    // 头节点
    listNode *head;
    // 尾节点
    listNode *tail;
    // 链表所包含的节点数量
    unsigned long len;
     // 节点复制函数,复制链表所保存的值
    void (*dup) (void *ptr);
    // 节点释放函数，ß
    void (*free) (void *ptr);
    // 对比函数
    void (*match) (void *ptr,void *key);
}

3.1 双向列表特性总结

  • 双端：链表节点带有 prev 和 next 指针，获取某个节点的前置节点和后置节点的复杂度都是 O（1）。
  • 无环：表头节点的 prev 指针和表尾节点的 next 指针都指向 NULL，对链表的访问以 NULL 为终点。
  • 带表头指针和表尾指针：通过 list 结构的 head 指针和 tail 指针，程序获取链表的表头节点和表尾节点的复杂度为 O（1）。
  • 带链表长度计数器：程序使用 list 结构的 len 属性来对 list 持有的链表节点进行计数，程序获取链表中节点数量的复杂度为 O（1）。

3.4 skipList 跳跃表

跳跃表是一种有序的数据结构，通过在每个节点维护多个指针，从而达到快速访问的目的，在redis内部，跳跃表只有两种场景用到：

  • 实现有序集合sordSet，当有序集合元素较多或者成员变量是较长的字符串时。
  • 集群内部节点的数据结构。

Redis跳跃由zskiplistNode和zskiplist两个结构定义，其中zskiplistNode为跳跃表节点，zskipList则保存跳跃表相关节点信息，如节点数量，表头表尾指针等。

3.4.1 跳跃表节点

跳跃表节点定义如下：

typedef struct zskiplistNode{
     // 层
    struct zskiplistLevel{
        // 前进指针
        struct zskiplistNode *forward;
        // 跨度
        unsigned int span;

    }level[];
    // 后退指针
    struct zskiplistNode *backward;
    // 分值
    double score;
    // 成员对象
    robj *robj;
}zskiplistNode;
  • 层：层是redis内部快速访问其它跳跃表节点的一种手段，层的数量越多，访问其它节点的速度就越快；在创建跳跃表的节点时，会根据幂次定律随机生成1-32之间的值作为层数组的大小，这个大小成为层的高度。
  • 前进指针：指向表尾方向的指针，通过遍历前进指针，可以从当前节点访问到表尾。图中虚线表示从表头向表尾方向遍历所有节点路径
  • 跨度：只要用来计算两个节点之间的距离，连个节点的跨度大越大，则表示节点相聚越远。
  • 排位：在查找节点的过程中，将沿途访问过的所有层累积起来，得到的结果。
  • 后退指针：用于从表尾向表头方向访问，与前进指正不同的是，后退指针只有一个。
  • 分值：分值是一个double类型的浮点数，跳跃表中的所有节点都按照分值大小排序。
  • 成员对象：它指向一个字符串对象SDS。

3.4.2 跳跃表

对于跳跃表，redis是通过zskiplist这个数据结构来表示的，其内部不仅持有跳跃表节点，还持有跳跃表节点的表头节点和表尾节点，跳跃表节点的数量。如下，为zskiplist的结构定义：

typedef struct zskiplist{
    // 表头节点和表尾节点
    struct zskiplist *header,*tail;
    // 表节点个数
    unsigned long length;
    // 表节点最大层数
    int level;
}zskiplist；
  • header和tail分表指向跳跃表的头节点和尾节点，通过这两个指针，定位跳跃表的头节点和尾节点的时间复杂度为o(1).
  • length记录跳跃表节点数量，redis可以在o(1)的时间复杂度返回跳跃表长度。

3.4.3 跳跃表的遍历


  • 头节点：头节点和跳跃表节点结构一样，但是分值和后退指针，成员遍历都不会被用到，所以图中没有画出来
  • 跳跃表节点：在该图最右边四个，跳跃表节点主要有如下几个属性：层(L1,L2,...,Ln)以及层内部的跨度与前进指针，后退指针，分支score，成员变量mem
  • 跳跃表：图中最左边的一个，分表有四个核心组成：头指针，尾指针，跳跃表长度，跳跃表层数
  • 表头到表尾的遍历过程：
    • 迭代程序首先访问跳跃表的第一个节点（表头），然后从第四层(L4)的前进指针移动到表中的第二个节点
    • 在第二个节点时，程序沿着第二层的前进指针移动到表中的第三个节点。
    • 在第三个节点时，程序同样沿着第二层的前进指针移动到表中的第四个节点
    • 当程序再次沿着第四个节点的前进指针移动时，它碰到一个NULL，程序知道这时已经到达了跳跃表的表尾，结束这次遍历。

3.5 整数集合

整数集合（intset）是集合键的底层实现之一，当一个集合只包含整数值元素，并且这个集合的元素数量不多时，Redis就会使用整数集合作为集合键的底层实现；其结构如下：

typedef struct intset{
     //编码方式
     uint32_t encoding;
     //集合包含的元素数量
     uint32_t length;
     //保存元素的数组
     int8_t contents[];
}intset;
  • length：记录了整数集合包含的元素数量，也即是contents数组的长度。
  • contents：表示整数集合，集合里的数据按照从小到大排序，并且数组里的数据不包含重复项。
  • encoding : 整形数据的数据编码，也可理解为数组每项所占的字节大小，取值为如下3种：
    • INTSET_ENC_INT16：数组里的每个项都是一个int16_t类型的整数值（最小值为-32768，最大值为32767）
    • INTSET_ENC_INT32：数组里的每个项都是一个int32_t类型的整数值（最小值为-2147483648，最大值为2147483647
    • INTSET_ENC_INT64：数组里的每个项都是一个int64_t类型的整数值（最小值为-9223372036854775808，最大值为9223372036854775807）

3.5.1 整数集合升级

每当我们要将一个新元素添加到整数集合里面，并且新元素的类型比整数集合现有所有元素的类型都要长时，整数集合需要先进行升级（upgrade），然后才能将新元素添加到整数集合里面，升级过程大致分为三步：

  • 根据新元素的类型，扩展整数集合底层数组的空间大小，并为新元素分配空间。
  • 根据新元素的类型，扩展整数集合底层数组的空间大小，并为新元素分配空间。
  • 将新元素添加到底层数组里面

3.5.1 总结

  • 整数集合是集合键的底层实现之一
  • 整数集合的底层实现是数组，这个数组以有序无重复的方式保存集合元素，同时，在集合添加新元素的时候，会改变数组的数据类型，称之为整数集合的升级
  • 整数集合只支持升级操作，不支持降级操作

3.6 hash表

Redis字典所使用的hash表如下所示：


hash表有一个table属性数组，数组中的每个元素类型都是一个dictEntry，每个dictEntry结构保存着一个键值对。size属性记录了哈希表的大小，也即是table数组的大小，而used属性则记录了哈希表目前已有节点（键值对）的数量。sizemask属性的值总是等于size-1，这个属性和哈希值一起决定一个键应该被放到table数组的哪个索引上面，属性Java的童鞋，可联想对比一下Java中的hashMap，是否也是类似的设计

3.6.1 字典

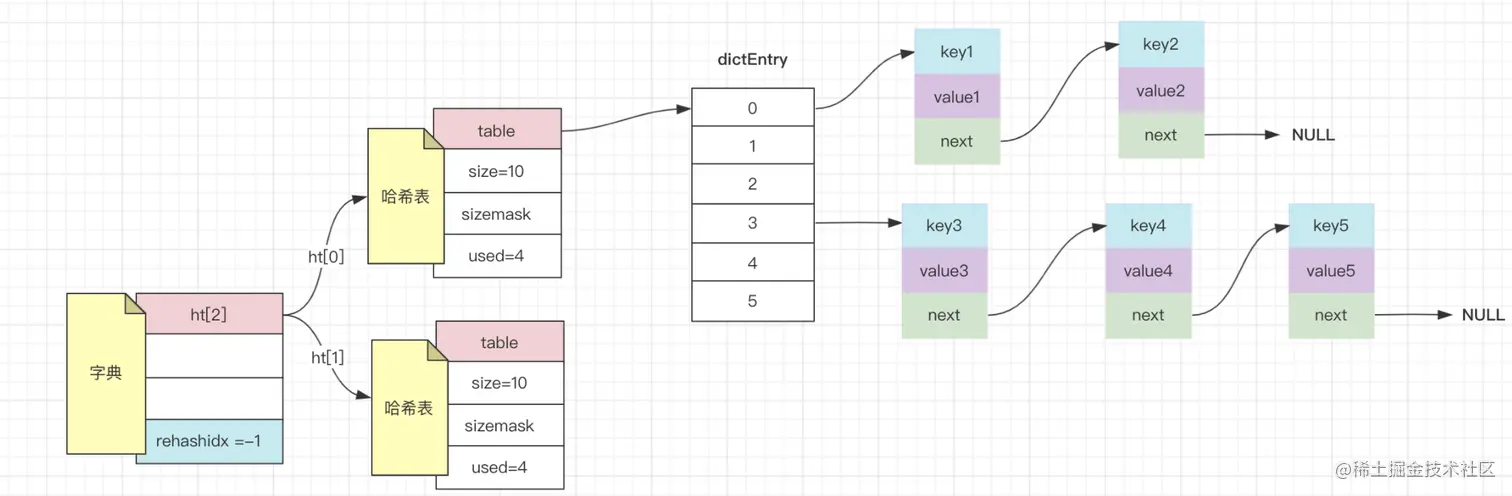

字典的核心组成主要有两个：ht数组，rehashIndex，至于其它的核心组成，如类型特定函数这些，不在本文阐述范围，感兴趣的可自行去理解.

  • ht数组，ht是一个固定大小为2的数据，数组的每一个元素分别为一个hash表，一般情况下，字典只使用ht[0]哈希表，ht[1]哈希表只会在对ht[0]哈希表进行rehash时使用。
  • rehashidx：它记录了rehash目前的进度，如果目前没有在进行rehash，那么它的值为-1。
3.6.2 字典定位元素过程

当要将一个新的键值对添加到字典里面时，程序需要先根据键值对的键计算出哈希值和索引值，然后再根据索引值，将包含新键值对的哈希表节点放到哈希表数组的指定索引上面

  • 计算hash值：根据字典类型，选择不同的hash函数，计算ket的hash值。
  • 定位索引：index= hash & dict->ht[x].sizeMask,ht[x]可以是ht[0]或者ht[1]
  • 解决hash冲突：采用拉链法，注意的是，因为dictEntry节点组成的链表没有指向链表表尾的指针，所以为了速度考虑，程序总是将新节点添加到链表的表头位置。
3.6.3 rehash

扩展和收缩哈希表的工作可以通过执行rehash（重新散列）操作来完成，Redis对字典的哈希表执行rehash的步骤如下：

  • 为字典中的ht[1]哈希表分配空间，分配的空间大小取决于要执行的操作和当前ht[0]的空间大小
    • 如果要执行扩容操作，那么ht[1]的大小为第一个大于等于ht[0].used*2的2^n，既ht[1]分配的小大于等于当前ht[0]当前表节点两倍的最小2次幂
    • 如果要执行的是收缩操作，那么ht[1]的大小为第一个大于等于ht[0].used的2n
  • 将保存在ht[0]中的所有键值对rehash到ht[1]上面，rehash指的是重新计算键的哈希值和索引值，然后将键值对放置到ht[1]哈希表的指定位置上
  • 当ht[0]包含的所有键值对都迁移到了ht[1]之后（ht[0]变为空表），释放ht[0]，将ht[1]设置为ht[0]，并在ht[1]新创建一个空白哈希表，为下一次rehash做准备
3.6.3.1 rehash 触发条件
  • 服务器目前没有在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于1。
  • 服务器目前正在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于5
  • 当哈希表的负载因子小于0.1时，程序自动开始对哈希表执行收缩操作

注：负责因子计算公式：load_factory = ht[0].userd /ht[0].size

3.6.4 渐进式rehash

渐进式rehash主要是解决rehash过程中，将ht[0]数据拷贝到ht[1]时，如果有上亿数据，那么要一次性将这些键值对全部rehash到ht[1]的话，庞大的计算量可能会导致服务器在一段时间内停止服务。因此redis为了避免rehash过程对redis服务器性能造成影响，不是一次性将ht[0]数据拷贝到ht[1]中，而是分多次，渐进式的将数据拷贝到ht[1]中。

渐进式rehash步骤如下：

  • 将字典中的变量rehashidx设置为0，表示该字典rehash工作正式开始，此时该字典同时持有ht[0]和ht[1]
  • 当每次对字典进行增，删，改，更新操作时，除了会执行相应的动作之外，同时还会执行rehash过程，将对应ht[0]元素转移到ht[1]中，转移结束之后，将rehashinx值加一
  • 随着操作的不断进行，ht[0]最终持有的元素将为0，此时，渐进式hash结束，将rehashinx的值设置为-1，表示rehash操作完成

注：在渐进式rehash过程中，因为字典持有两个哈希表，所以对字典的操作增，删，改，查都是基于两个hash表进行的，但如果在渐进式hash中，如果有新增操作，会直接放在ht[1]中，这样就能保证ht[0]的元素只减不增，最终会变成一个空的hash表
