在分析类的结构时我们知道类中有 cache 这个成员变量，通过名称我们大概能猜到是缓存，但缓存什么呢。

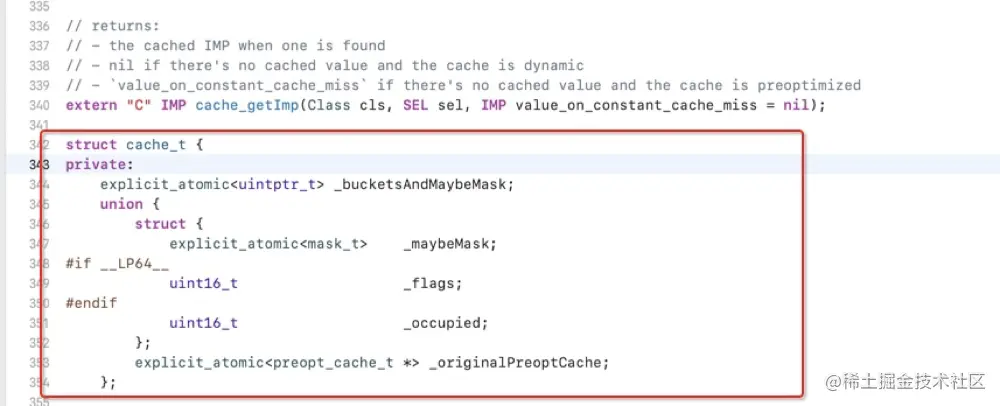

来看一下源码中 cache_t 的结构：


它有5个成员变量，分别为 _bucketsAndMaybeMask，_maybeMask，_flags，_occupied，_originalPreoptCache，虽然有5个，但内存中不是有5个，它有一个 union，union 的特性是互斥，所以其实在下面的探索中 _originalPreoptCache 可以先不管。另外 _flags 是其它一些数据，也可以先不管。

所以在这几个成员变量中，我们只关注 _bucketsAndMaybeMask，_maybeMask，_occupied 。

一、_bucketsAndMaybeMask 和 _maybeMask

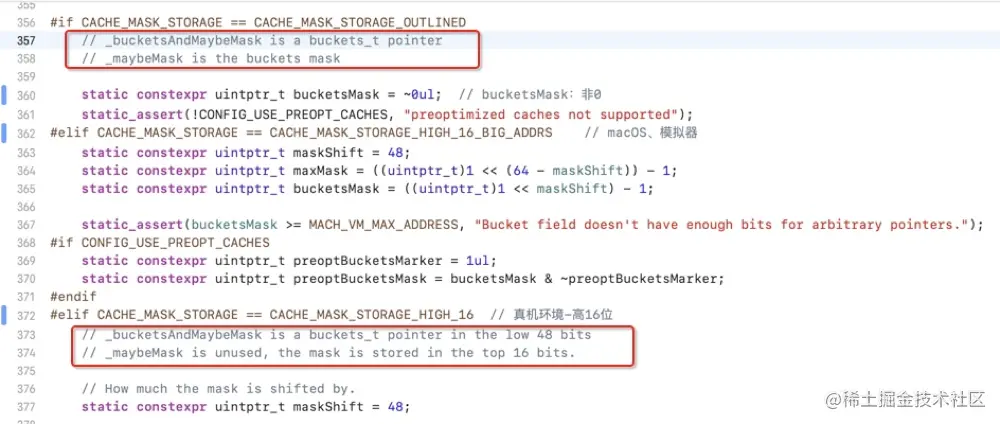

在不同的环境的编译下，_bucketsAndMaybeMask 和 _maybeMask 的注释不一样。

当 CACHE_MASK_STORAGE 为 CACHE_MASK_STORAGE_OUTLINED 的时候，_bucketsAndMaybeMask 是一个 buckets_t 指针，_maybeMask 是 buckets 掩码。
当 CACHE_MASK_STORAGE 为 CACHE_MASK_STORAGE_HIGH_16 的时候，_bucketsAndMaybeMask 是低 48 位的 buckets_t 指针，_maybeMask 未使用，掩码存储在前 16 位。

那么，CACHE_MASK_STORAGE 是什么，来看一下它的定义：

 #define CACHE_MASK_STORAGE_OUTLINED 1
 #define CACHE_MASK_STORAGE_HIGH_16 2
 #define CACHE_MASK_STORAGE_LOW_4 3
 #define CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS 4

 #if defined(__arm64__) && __LP64__
 #if TARGET_OS_OSX || TARGET_OS_SIMULATOR       // macOS、模拟器
 #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
 #else
 #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16  // 真机
 #endif
 #elif defined(__arm64__) && !__LP64__
 #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_LOW_4
 #else
 #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_OUTLINED
 #endif

所以，当 CACHE_MASK_STORAGE 为 CACHE_MASK_STORAGE_OUTLINED 的时候是 macOS 和模拟器，为 CACHE_MASK_STORAGE_HIGH_16 的时候是真机。

二、bucket_t 分析

通过分析 _bucketsAndMaybeMask 和 _maybeMask ，我们知道了 _bucketsAndMaybeMask 是一个指向 bucket_t 的指针，bucket 翻译过来是‘桶’的意思，而苹果的注释是 buckets，个人理解应该就是很多桶的意思，后面的 _t 表示是结构体。

那么 bucket_t 长什么样，我们来看一下源码：

struct bucket_t {
private:
    // IMP-first is better for arm64e ptrauth and no worse for arm64.
    // SEL-first is better for armv7* and i386 and x86_64.
#if __arm64__
    explicit_atomic<uintptr_t> _imp;
    explicit_atomic<SEL> _sel;
#else
    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;
#endif

    // Compute the ptrauth signing modifier from &_imp, newSel, and cls.
    uintptr_t modifierForSEL(bucket_t *base, SEL newSel, Class cls) const {
        return (uintptr_t)base ^ (uintptr_t)newSel ^ (uintptr_t)cls;
    }

    // Sign newImp, with &_imp, newSel, and cls as modifiers.
    uintptr_t encodeImp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, IMP newImp, UNUSED_WITHOUT_PTRAUTH SEL newSel, Class cls) const {
        if (!newImp) return 0;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        return (uintptr_t)
            ptrauth_auth_and_resign(newImp,
                                    ptrauth_key_function_pointer, 0,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, newSel, cls));
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (uintptr_t)newImp ^ (uintptr_t)cls;
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (uintptr_t)newImp;
#else
#error Unknown method cache IMP encoding.
#endif
    }

public:
    static inline size_t offsetOfSel() { return offsetof(bucket_t, _sel); }
    inline SEL sel() const { return _sel.load(memory_order_relaxed); }

#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
#define MAYBE_UNUSED_ISA
#else
#define MAYBE_UNUSED_ISA __attribute__((unused))
#endif
    inline IMP rawImp(MAYBE_UNUSED_ISA objc_class *cls) const {
        uintptr_t imp = _imp.load(memory_order_relaxed);
        if (!imp) return nil;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        imp ^= (uintptr_t)cls;
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
#else
#error Unknown method cache IMP encoding.
#endif
        return (IMP)imp;
    }

    inline IMP imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls) const {
        uintptr_t imp = _imp.load(memory_order_relaxed);
        if (!imp) return nil;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        SEL sel = _sel.load(memory_order_relaxed);
        return (IMP)
            ptrauth_auth_and_resign((const void *)imp,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, sel, cls),
                                    ptrauth_key_function_pointer, 0);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (IMP)(imp ^ (uintptr_t)cls);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (IMP)imp;
#else
#error Unknown method cache IMP encoding.
#endif
    }

    inline void scribbleIMP(uintptr_t value) {
        _imp.store(value, memory_order_relaxed);
    }

    template <Atomicity, IMPEncoding>
    void set(bucket_t *base, SEL newSel, IMP newImp, Class cls);
};

源码很长，但我们发现，bucket_t 中有 _imp 和 _sel 两个成员变量，并且，还有 sel，rawImp，imp函数。所以 bucket_t 存放着方法的 IMP(方法地址) 和 SEL(方法选择器) ,并且我们可以通过 sel 方法和 imp 方法拿到对应的 IMP 和 SEL。

这个时候我们知道 cache_t 是用来缓存方法的，bucket_t 存的是 IMP 和 SEL 相关的，假如我们要存放很多个方法呢？一个 bucket_t 只能存放一个 IMP 和一个 SEL，那怎么能存放更多的方法？

在 cache_t 中有这么一个方法：

struct bucket_t *buckets() const;

这个方法是获取所有的缓存中的 bucket_t，但它是一个结构体指针，不是数组。还记得前面讲到的内存平移的么，接下来我们通过llbd进行内存平移，拿到 SEL 和 IMP 。

三、lldb 获取 cache_t 中缓存的 SEL 和 IMP

先定义一个 SHPerson 对象，并添加方法。

 @interface SHPerson : NSObject
 - (void)play_basketball;
 - (void)play_football;
 - (void)play_badminton;
 - (void)play_volleyball;
 - (void)play_table_tennis;
 @end

 @implementation SHPerson
 - (void)play_basketball {
     NSLog(@"%s", __func__);
 }

 - (void)play_football {
     NSLog(@"%s", __func__);
 }

 - (void)play_badminton {
     NSLog(@"%s", __func__);
 }

 - (void)play_volleyball {
     NSLog(@"%s", __func__);
 }

 - (void)play_table_tennis {
     NSLog(@"%s", __func__);
 }
 @end

打个断点，打印出 cache_t 的结构，再调用 buckets() 拿到 bucket_t*。这里需要注意的是先不要 init，减少不必要的干扰。

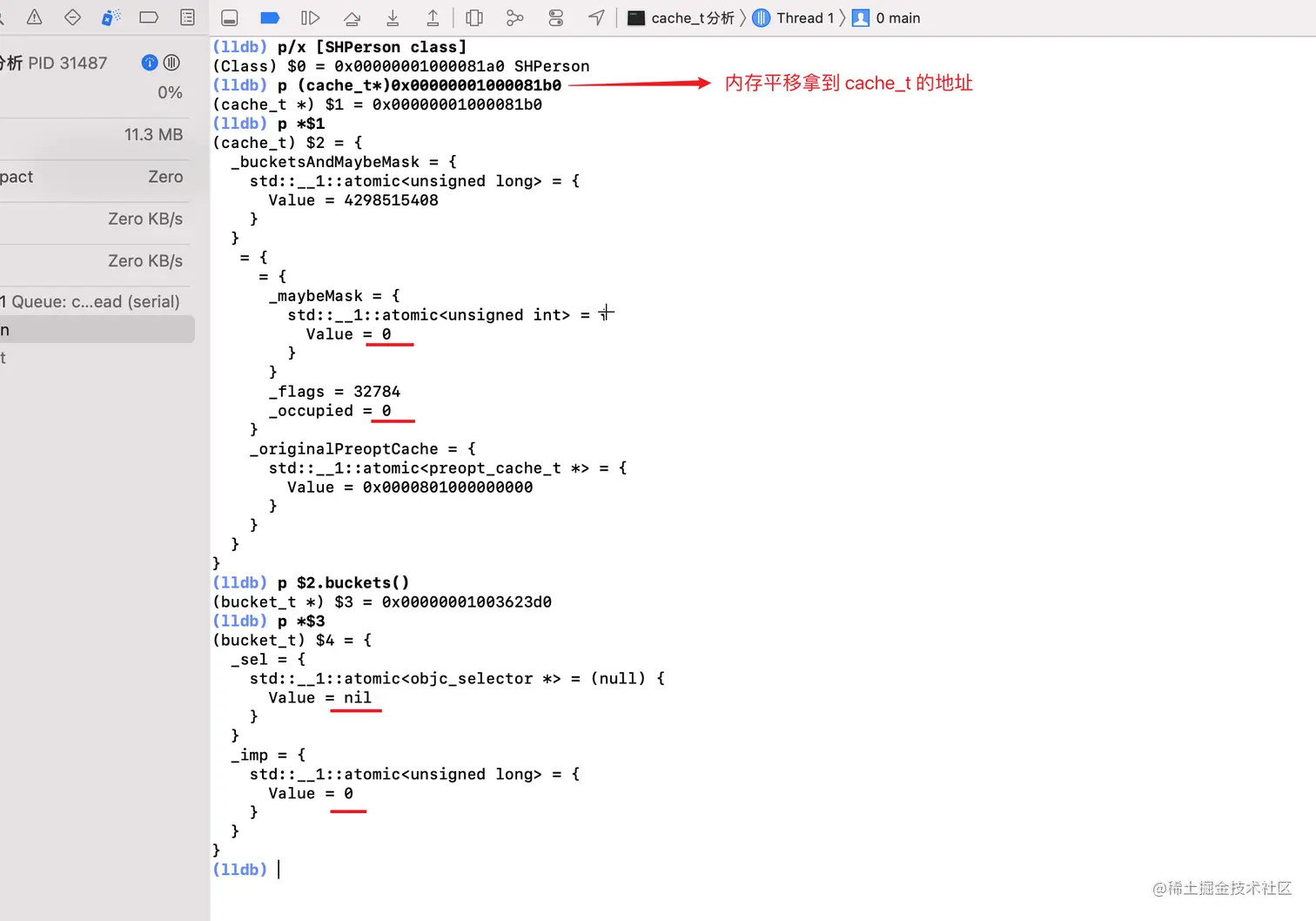

lldb 第一次打印 bucket* 的内存结构.png

我们发现 bucket_t 的 _sel 等于 nil，_imp 等于 0，并且 _maybeMask 和 _occupied 的值都为0，会不会是我们没有调用方法的原因呢，接下来我们调用 play_basketball 方法，再获取 bucket_t*。

调用方法后再次打印 bucket_t 的内存.png

首先 bucket_t * 的内存地址由 0x00000001003623d0 变成了 0x000000010175ef30，其次 _sel 和 _imp 都有值了，接下来调用 imp 方法打印出 _imp 的值，看看是否是我们调用后的 play_basketball 方法。

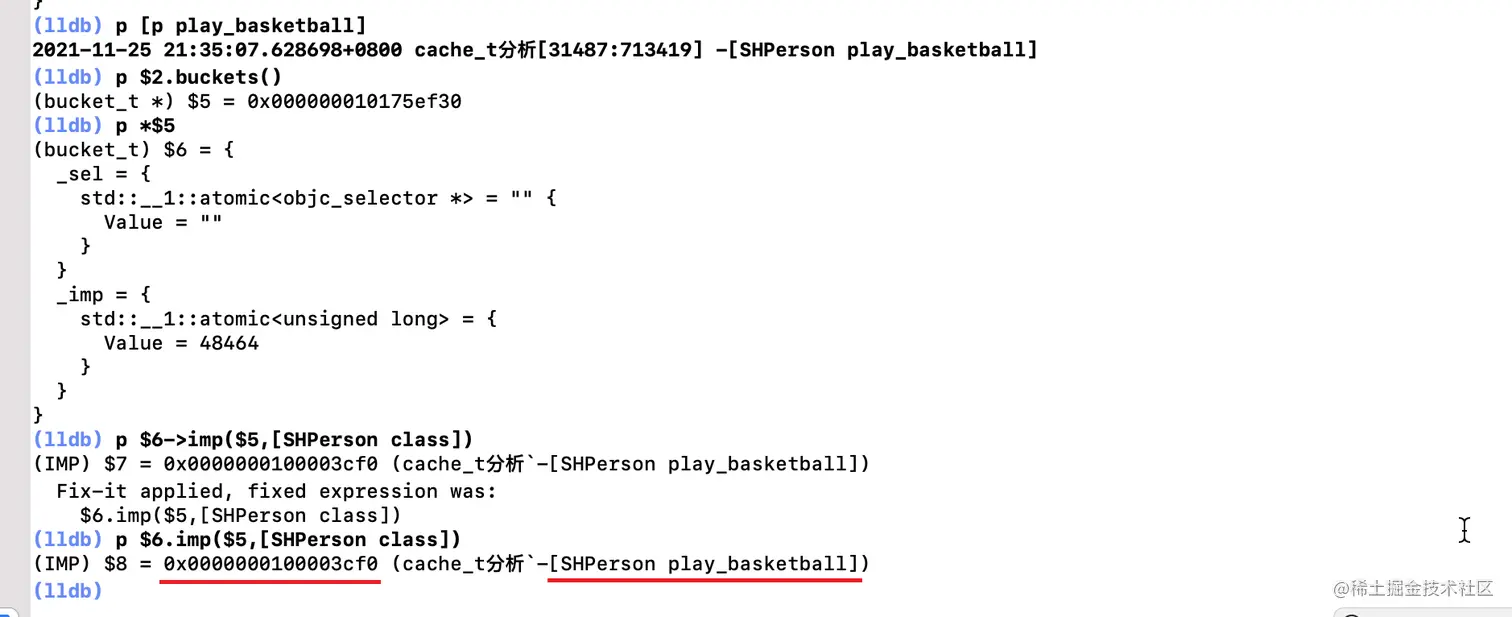

6.imp(5,[SHPerson class]) 打印.png

成功的打印出 play_basketball 方法，那么我们再调用 play_football 方法。

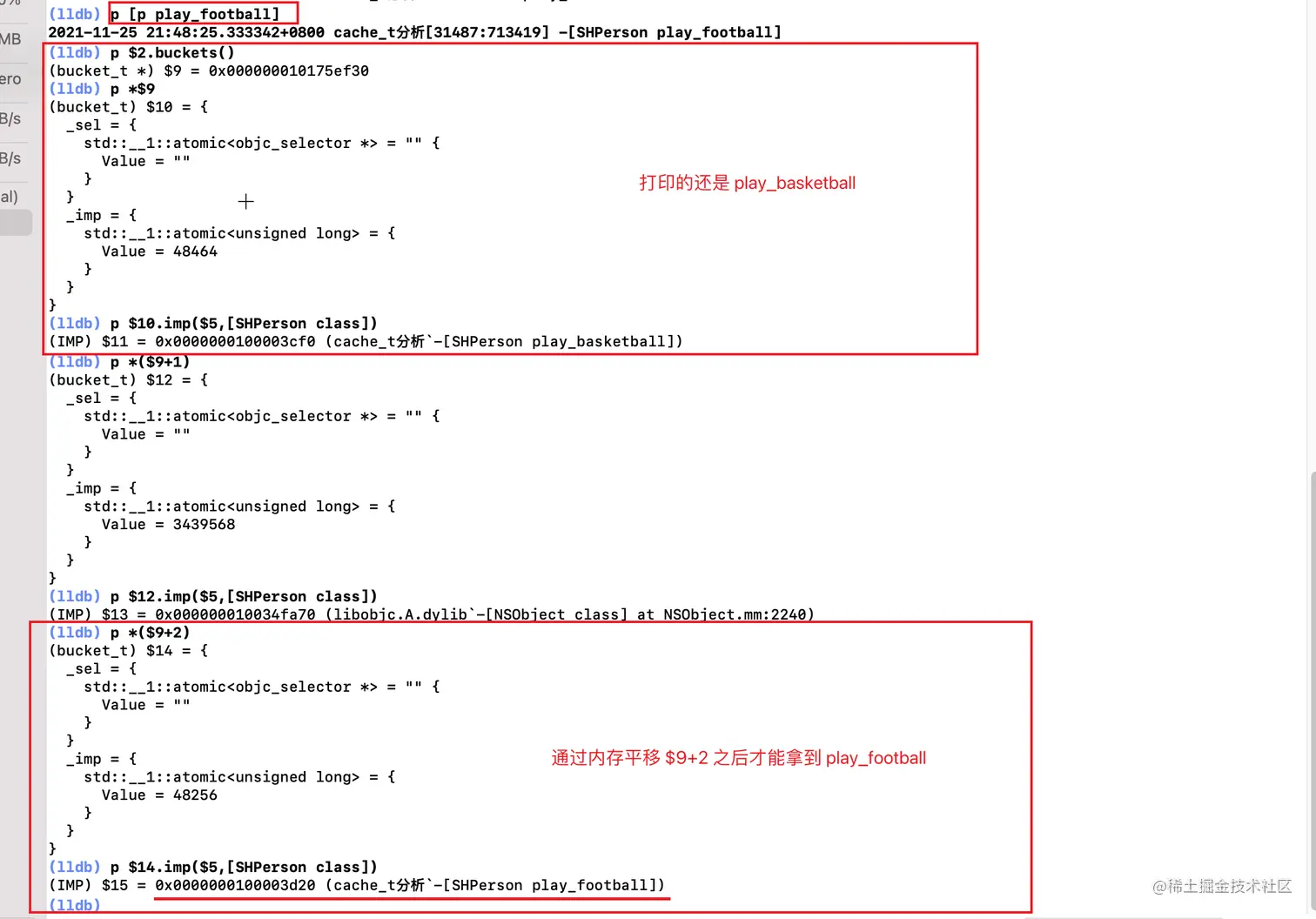

调用 play_football后打印 imp.png

我们看到再次打印 bucket_t 的 imp 没有变化，然后想到了内存平移，但 p *($9+1) 打印出的 bucket_t 并不是我们想象的 play_football 方法，而是一个 class 的系统方法，那我们再平移，p *($9+2)，打印的才是我们的 play_football 方法。

到这里我们知道，bucket_t* 缓存的方法并不是按顺序进行存储的。

四、验证 _bucketsAndMaybeMask 是否是 bucket_t 指针

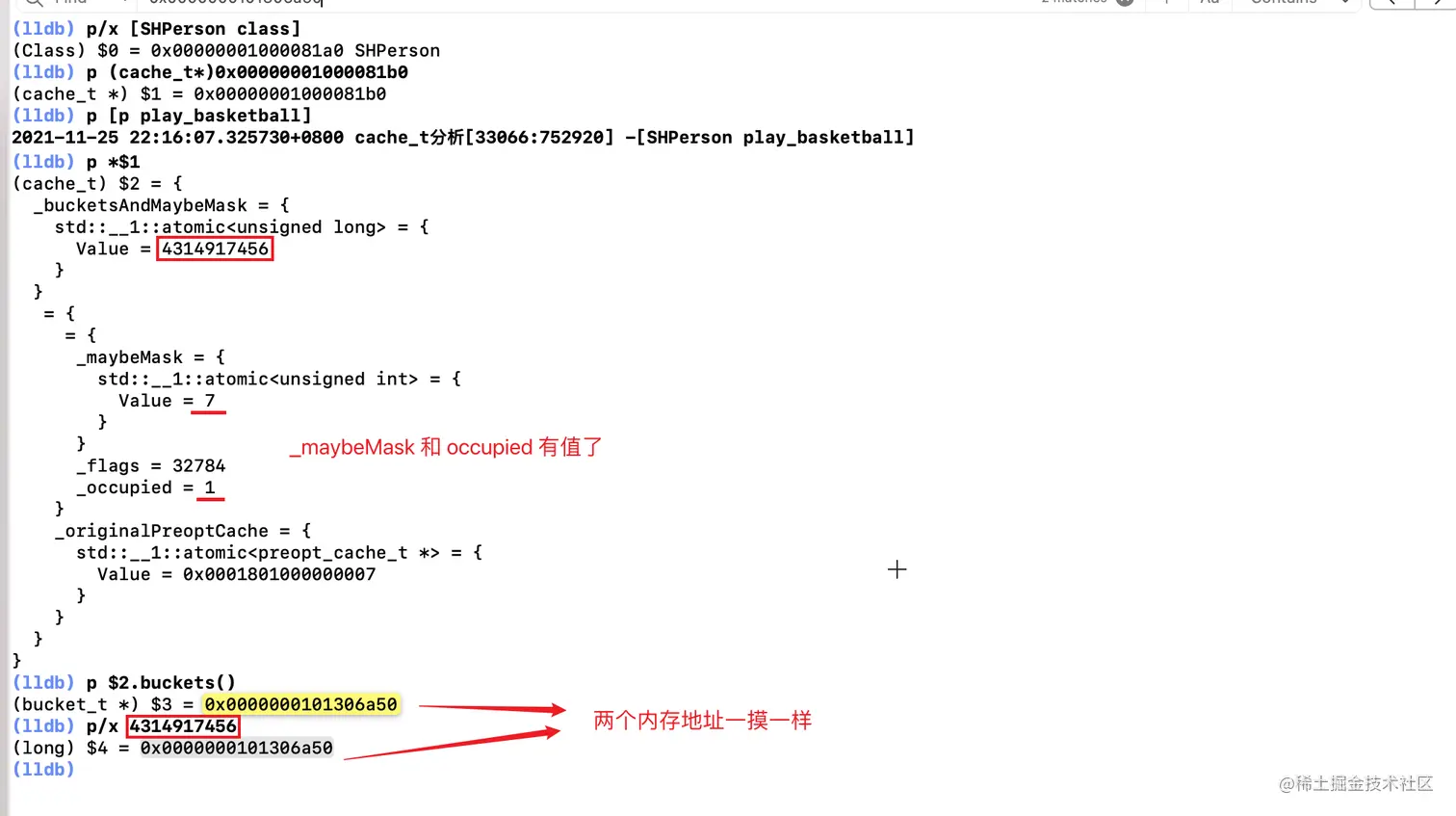

还记得第一点里源码分析 _bucketsAndMaybeMask 吗？，_bucketsAndMaybeMask 是 bucket_t 指针，我们重新运行，来验证一下。


_bucketsAndMaybeMask 的地址和 bucket_t* 内存地址一摸一样，由此可见，_bucketsAndMaybeMask 存放的确实是 bucket_t 指针，并且，是 bucket_t* 的首地址，因为我们还可以通过内存平移拿到其它的 bucket_t。

_occupied 和 _maybeMask 都有值了，_maybeMask 是一个掩码，那么 _occupied 是什么？方法是如何插入到 bucket_t* 的？请看下篇文章：cache_t -> insert 方法。

五、关于 _maybeMask 在不同架构的坑点

在探索的过程中，我的 Mac 电脑的芯片是 intel 的，intel 芯片的电脑在探索的时候 _maybeMask 的值是会变化的。如果你用的是 M1 芯片的 Mac 电脑，那么坑就来了，_maybeMask 的值是不会变的，那就意味着我们拿不到 _maybeMask 的值进行下一步的探索。

在 cache_t 结构体中，有一个 mask 方法：

mask_t mask() const;

经过测试，mask 返回的值就是 _maybeMask 的值，所以在用 M1 芯片的电脑探索的时候，拿不到 _maybeMask 的值就调用 mask 方法拿到返回值当作 _maybeMask 使用。
