过期键删除

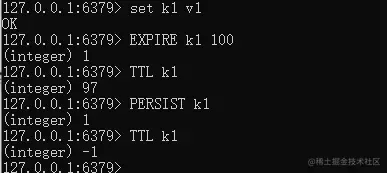

EXPIRE：设置键的存活时间
TTL：获取键的剩余存活时间
PERSIST：移除键的过期时间

可以通过EXPIRE设置键的过期时间，但redis底层是怎样存储这个过期时间的呢？又怎样将过期的键删除呢？

保存键的过期时间

typedef struct redisDb{
	//...

	// 过期字典，保存键的过期时间
	dict *expires;

	//...
}

redisDb中的expires字典保存着所有键的过期时间。key是指向键的指针，value是long类型的整数，毫秒级的UNIX时间戳。
与之对应的PERSIST就是把expires字典中的键删除掉。

过期键的删除策略

redis采用的是定期删除加惰性删除的策略

惰性删除策略

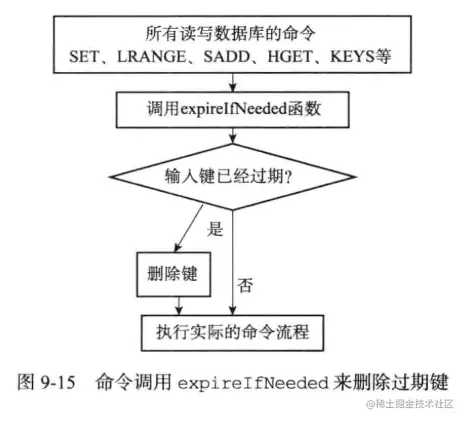

过期键的惰性删除策略由db.c中的expireifNeeded函数实现，读写数据库的redis命令执行之前都会调用expireifNeeded函数对输入键进行检查。

定期删除策略

过期键的定期删除策略由redis.c中的activeExpireCycle函数实现，当redis服务器周期性调用redis中的serverCron函数时，activeExpireCycle会被调用。在规定时间内，分多次遍历服务器中的各个数据库，从expires字典中随机检查一部分键过期时间，并删除过期键。

从库过期策略

从库不会进行过期扫描，从库对过期的处理是被动的。主库在 key 到期时，会在 AOF 文件里增加一条 del 指令，同步到所有的从库，从库通过执行这条 del 指令来删除过期的 key。

redis的内存淘汰策略

noeviction 不会继续服务写请求 (DEL 请求可以继续服务)，读请求可以继续进行。这样可以保证不会丢失数据，但是会让线上的业务不能持续进行。这是默认的淘汰策略。

volatile-lru 尝试淘汰设置了过期时间的 key，最少使用的 key 优先被淘汰。没有设置过期时间的 key 不会被淘汰，这样可以保证需要持久化的数据不会突然丢失。

volatile-ttl 跟上面一样，除了淘汰的策略不是 LRU，而是 key 的剩余寿命 ttl 的值，ttl 越小越优先被淘汰。

volatile-random 跟上面一样，不过淘汰的 key 是过期 key 集合中随机的 key。

allkeys-lru 区别于 volatile-lru，这个策略要淘汰的 key 对象是全体的 key 集合，而不只是过期的 key 集合。这意味着没有设置过期时间的 key 也会被淘汰。

allkeys-random 跟上面一样，不过淘汰的策略是随机的 key。

volatile-lfu 从所有配置了过期时间的键中驱逐使用频率最少的键

allkeys-lfu 从所有键中驱逐使用频率最少的键

LRU 算法

实现LRU算法除了需要 key/value 字典外，还需要附加一个链表，链表中的元素按照一定的顺序进行排列。当空间满的时候，会踢掉链表尾部的元素。当字典的某个元素被访问时，它在链表中的位置会被移动到表头。所以链表的元素排列顺序就是元素最近被访问的时间顺序。

位于链表尾部的元素就是不被重用的元素，所以会被踢掉。位于表头的元素就是最近刚刚被人用过的元素，所以暂时不会被踢。

redis中LRU算法的实现

Redis为了节省内存使用，和通常的LRU算法实现不太一样，Redis使用了采样的方法来模拟一个近似LRU算法

typedef struct redisObject {
    unsigned type:4;
    unsigned encoding:4;
    unsigned lru:LRU_BITS;
    int refcount;
    void *ptr;
} robj;

之前说lru属性记录了对象被最后一次访问的时间，但是实际上它不是记录的一个时间戳，而是记录的当前服务器的 LRU 时钟。

LRU 时钟

#define LRU_BITS 24
#define LRU_CLOCK_MAX ((1<<LRU_BITS)-1)
#define LRU_CLOCK_RESOLUTION 1000

unsigned int getLRUClock(void) {
    return (mstime()/LRU_CLOCK_RESOLUTION) & LRU_CLOCK_MAX;
}

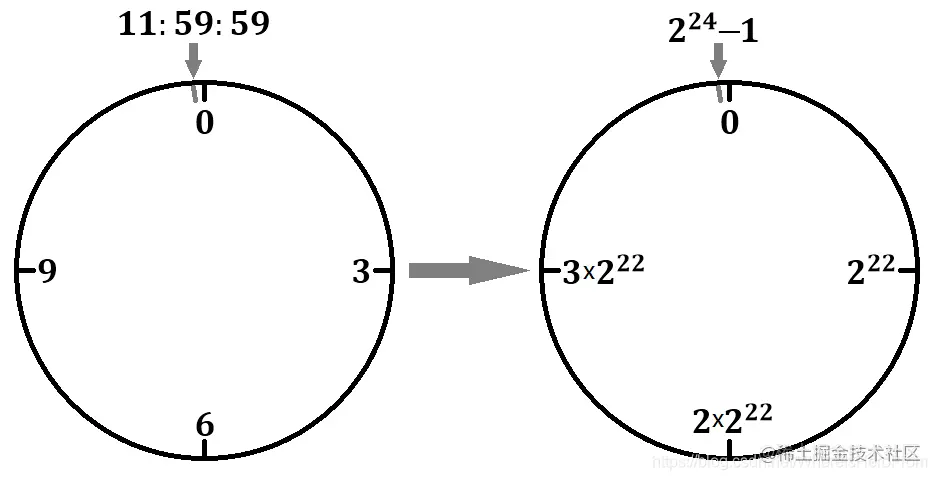

左边表示自然时钟，右边表示redis的LRU时钟。

自然时钟最大值为 11:59:59，LRU 时钟最大值为 LRU_CLOCK_MAX = 2^24 - 1；
自然时钟的最小刻度为 1秒， LRU 时钟的最小刻度为 1000 毫秒；
自然时钟的一个轮回是 12小时，LRU 时钟的一个轮回是 2^24 * 1000 毫秒（一轮的计算方式是：( 时钟最大值 + 1 ) * 最小刻度）；

因为 LRU_CLOCK_MAX 是 2 的幂减 1，即它的二进制表示全是 1，所以这里的 & 其实是取模的意思。那么 getLRUClock 函数的含义就是定位到 LRU 时钟的某个刻度。

不懂&取模的看这边blog.csdn.net/weixin_4377…

更新服务器LRU 时钟

Redis会在serverCron()中调用updateLRUClock定期的更新LRU时钟，更新的频率和hz参数有关，默认为100ms一次，如下

#define REDIS_LRU_CLOCK_MAX ((1<<REDIS_LRU_BITS)-1) /* Max value of obj->lru */
#define REDIS_LRU_CLOCK_RESOLUTION 1 /* LRU clock resolution in seconds */

void updateLRUClock(void) {
    server.lruclock = (server.unixtime/REDIS_LRU_CLOCK_RESOLUTION) &
                                                REDIS_LRU_CLOCK_MAX;
}

Unix 时间戳对 2^24 取模的结果，大约 194 天清零一次（取模为0），可以想象成闹钟转了一圈。

计算键的空闲时间

unsigned long estimateObjectIdleTime(robj *o) {
    if (server.lruclock >= o->lru) {
        return (server.lruclock - o->lru) * REDIS_LRU_CLOCK_RESOLUTION;
    } else {
        return ((REDIS_LRU_CLOCK_MAX - o->lru) + server.lruclock) *
                    REDIS_LRU_CLOCK_RESOLUTION;
    }
}

正常情况下对象的 LRU 字段不会超过server.lruclock的值，只需要用服务器的时间减去对象的lru时间即可。超过了则说明LRU时钟已经清零过一次了，用最大时间减去对象的时间然后加上服务器的时间。
很显然这种计算方式在键很长时间没有访问的时候，空闲时间可能有误。

拿现实的时钟举例，对象时钟的刻度指向12-1的上午6点，服务器时钟是12-1的下午5点，计算出空闲时间是11小时。
对象时钟的刻度指向12-1的上午4点，服务器时钟是12-1的下午5点，计算出的空闲时间是1个小时，而实际上是13个小时。
可以看出如果服务器的时钟没超过对象的时钟一整圈是计算无误的。redis中使用24bit可以表示的最长时间大约是194天，也就是说如果连续194天没有访问了，Redis计算该key的idle时间是有误的，但是这种情况应该非常罕见。

淘汰过程

redis中的lru算法并不是严格淘汰空闲时间最长的键，而是采用随机采样的方式。 Redis 3.0中增加了一个eviction pool的结构，eviction pool是一个数组，保存了之前随机选取的key及它们的idle时间，数组里面的key按idle时间升序排序。
当内存满了需要淘汰数据时，会随机采样5个key（可以配置），然后更新到eviction pool里面，如果新选取的key的idle时间比eviction pool里面idle时间最小的key还要小，那么就不会把它插入到eviction pool里面。
当淘汰策略是volatile-lru或allkeys-lru时，先更新eviction pool，然后淘汰掉eviction pool里面的最后一个元素所对应的key。如果淘汰后内存还是超出 maxmemory，那就继续随机采样淘汰，直到内存低于 maxmemory 为止。

LFU算法

以上介绍了lru算法，但是下面一种场景时：

~~~~~A~~~~~A~~~~~A~~~~A~~~~~A~~~~~A~~|
~~B~~B~~B~~B~~B~~B~~B~~B~~B~~B~~B~~B~|
~~~~~~~~~~C~~~~~~~~~C~~~~~~~~~C~~~~~~|
~~~~~D~~~~~~~~~~D~~~~~~~~~D~~~~~~~~~D|

使用lru策略时，D的空闲时间是最短的，也被认为是最值得保留的，但实际上D的调用频率是最长的，保留优先级应该是 B > A > C = D
redis4.0之后增加了两种淘汰策略volatile-lfu和allkeys-lfu，就是根据使用频率最少的键淘汰。
在LRU算法中，24 bits的lru是用来记录LRU time的，在LFU中也可以使用这个字段，不过是分成16 bits与8 bits使用。
16bit（ldt）：用来存储上一次 logc 的更新时间，因为只有 16 位，所以精度不可能很高，精度是分钟。它取的是分钟时间戳对 2^16 进行取模，大约每隔 45 天就会折返。
8bit（LOG_C）：8位最多只能存255，所以这里不是存的键访问的次数，而是访问的量级。还会随着时间衰减。

有2个配置可以调整LFU算法

lfu-log-factor 10
lfu-decay-time 1

lfu-log-factor：可以调整计数器counter的增长速度，lfu-log-factor越大，counter增长的越慢。 lfu-decay-time：是一个以分钟为单位的数值，可以调整counter的减少速度，越大衰减的越慢。如果为0，不衰减。

#db.c
robj *lookupKey(redisDb *db, robj *key, int flags) {
  dictEntry *de = dictFind(db->dict,key->ptr);
  if (de) {
    robj *val = dictGetVal(de);

    /* Update the access time for the ageing algorithm.
     * Don't do it if we have a saving child, as this will trigger
     * a copy on write madness. */
    if (server.rdb_child_pid == -1 &&
      server.aof_child_pid == -1 &&
      !(flags & LOOKUP_NOTOUCH))
    {
      if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {
        updateLFU(val);
      } else {
        val->lru = LRU_CLOCK();
      }
    }
    return val;
  } else {
    return NULL;
  }
}

可以看到如果策略是LFU会走updateLFU函数

void updateLFU(robj *val) {
  unsigned long counter = LFUDecrAndReturn(val);
  counter = LFULogIncr(counter);
  val->lru = (LFUGetTimeInMinutes()<<8) | counter;
}

unsigned long LFUDecrAndReturn(robj *o) {
    unsigned long ldt = o->lru >> 8;
    unsigned long counter = o->lru & 255;
    unsigned long num_periods = server.lfu_decay_time ? LFUTimeElapsed(ldt) / server.lfu_decay_time : 0;
    if (num_periods)
        counter = (num_periods > counter) ? 0 : counter - num_periods;
    return counter;
}

LFUDecrAndReturn：获取衰减后的LOG_C。

lru向右移8位，获取ldt时间
lru取模255，获取LOG_C
LFUTimeElapsed计算当前时间与ldt的差值，用差值除以lfu_decay_time（衰减周期），获取num_periods（应该衰减的数）
如果空闲太久num_periods > counter，直接返回0，否则counter - num_periods算出衰减后的值。

/* Return the current time in minutes, just taking the least significant
 * 16 bits. The returned time is suitable to be stored as LDT (last decrement
 * time) for the LFU implementation. */
unsigned long LFUGetTimeInMinutes(void) {
  return (server.unixtime/60) & 65535;
}

/* Given an object last access time, compute the minimum number of minutes
 * that elapsed since the last access. Handle overflow (ldt greater than
 * the current 16 bits minutes time) considering the time as wrapping
 * exactly once. */
unsigned long LFUTimeElapsed(unsigned long ldt) {
  unsigned long now = LFUGetTimeInMinutes();
  if (now >= ldt) return now-ldt;
  return 65535-ldt+now;
}

/* Logarithmically increment a counter. The greater is the current counter value
 * the less likely is that it gets really implemented. Saturate it at 255. */
uint8_t LFULogIncr(uint8_t counter) {
  if (counter == 255) return 255;
  double r = (double)rand()/RAND_MAX;
  double baseval = counter - LFU_INIT_VAL;
  if (baseval < 0) baseval = 0;
  double p = 1.0/(baseval*server.lfu_log_factor+1);
  if (r < p) counter++;
  return counter;
}

LFULogIncr：增加LOG_C
可以看出LOG_C并不是线性+1的。而是取一个0-1之间的随机数r与p比较，当r<p时，才增加LOG_C。可以看出counter越大，升级几率越低。

淘汰过程

LRU，LFU，TTL的淘汰过程都差不多，都是先随机采样到淘汰池中，然后从淘汰池中淘汰一个。LRU部分已经说明了就不重复赘述了。

后记

疑问：
updateLFU函数中最后一行val->lru = (LFUGetTimeInMinutes()<<8) | counter;这行的意思是只更新了LOG_C的值，不去更新ldt的值的话？
那这个函数LFUDecrAndReturn算出来是错的吧，num_periods值会越来越大，LOG_C的值最后只会为0？那么更新LOG_C的意义在哪呢？
我看其他文章说ldt的值只会在内存达到 maxmemory 时，触发淘汰策略时更新，但那时候怎么知道它最后一次的访问时间呢？评论区大佬解答一下？

参考链接：
LRU:
developer.aliyun.com/article/630…
developer.aliyun.com/article/644… blog.csdn.net/WhereIsHero…
LFU:
www.zhangshengrong.com/p/zD1yQg6b1…
