前言

状态模式与策略模式同属于行为型设计模式，二者极其相似。在《设计模式之策略模式》一文中我们知道，策略模式描述的是，"将算法封装在对象中，进而可以方便的指定和改变一个对象所使用的算法"。我们甚至可以套用这句话来描述状态模式，即"将状态封装在对象中，进而可以方便的指定和改变一个对象所处的状态"。本文将介绍下状态模式的应用和示例，在文章最后适用场景部分简要讨论下状态模式和策略模式的不同。

需求假设

在之前的文章示例中，客户购买不同的套餐时，支付价格的计算采用了策略模式。在价格计算好后，需要生成客户订单。客户订单具有不同的支付状态，不同的订单状态具有不同的逻辑处理。假如客户订单具有四种状态:

  • 支付中：客户点击购买后，由策略模式计算出支付价格，并等待客户支付，此时生成订单，状态为支付中。
  • 未支付：如果客户退出了支付窗口，并且距离订单创建时间不超过30分钟，此时状态为未支付。
  • 已支付：如果客户在点击购买后立即进行了支付，或者重新回到支付窗口后进行了支付，此时状态为已支付。
  • 已过期：如果客户在点击购买后，或者退出支付窗口后，超过30分钟仍未支付，此时状态为已过期。

总结订单状态变化只存在两个链条：

  • 支付中 -> 未支付/已支付/已过期
  • 未支付 -> 已支付/已过期

上述需求可使用状态模式进行设计。

模式定义

状态模式就是当一个对象的内在状态改变时允许改变其行为，这个对象看起来像是改变了其类。

  • "对象的内在状态改变，像是改变了其类"：首先不同的状态对应着不同的具体状态类(ConcreteState)。然后通过实现一个状态上下文类(Context)来保持当前的状态(state)和状态对应的处理方法(handle())。当Context对象状态属性发生变化时, 对应的处理方法也随之发生变化。状态属性的变化看起来就像是改变了状态类。
  • "允许改变其行为": 当状态变化时允许改变其行为，那也意味着可以不改变行为。不同的状态具有不同的行为，只是通常意义上而言的。不同的状态下，也可以具有相同的行为。准确的说法，应该叫不同的状态具有各自对应的行为。所以，不同的状态具有相同的行为也是可以考虑应用状态模式的。


模式构成

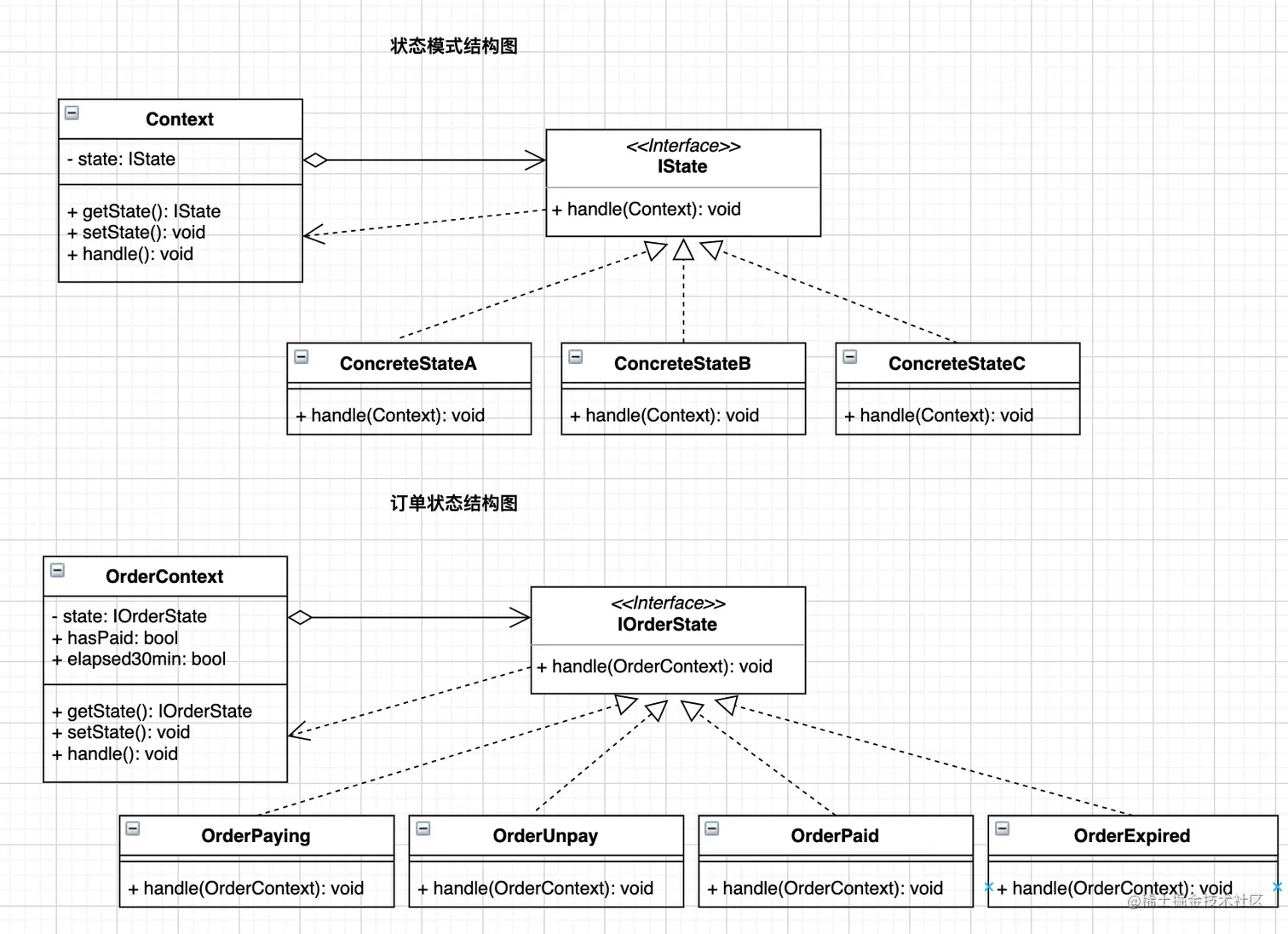

根据UML结构图，状态模式包含：

  • 一个抽象状态类或状态接口：用于约定各具体状态应实现的具体处理逻辑(handle())。例如**订单状态(IOrderState)规定了各具体状态都需要完成逻辑处理handle()**这一行为。
  • 多个具体状态类：分别实现状态接口约定的方法。具体状态如，订单支付中(OrderPaying)、未支付(OrderUnpay)、已支付(OrderPaid)、已过期(OrderExpired)。
  • 一个上下文类(Context): 用以保持一个具体状态，维护一个对状态对象的引用。通过Context类来执行当前状态所对应的行为，并根据条件使得状态发生流转。

代码示例

Golang

/*
 * File: context.go
 * Created Date: 2021-12-19 11:00:25
 * Author: ysj
 * Description:  状态上下文类
 */

package main

type OrderContext struct {
	state        IOrderState
	HasPaid      bool
	Elapsed30min bool
}

// 初始化
func NewOrderContext(state IOrderState) *OrderContext {
	return &OrderContext{
		state:        state,
		HasPaid:      false,
		Elapsed30min: false,
	}
}

// 获取当前状态
func (o *OrderContext) GetState() IOrderState {
	return o.state
}

// 设置当前状态
func (o *OrderContext) SetState(state IOrderState) {
	o.state = state
}

// 当前状态下的行为
func (o *OrderContext) Handle() {
	o.state.Handle(o)
}

/*
 * File: state.go
 * Created Date: 2021-12-19 11:00:08
 * Author: ysj
 * Description:  状态类
 */

package main

import "fmt"

type IOrderState interface {
	Handle(ctx *OrderContext)
}

/* 订单支付中 */
type OrderPaying struct{}

// 初始化
func NewOrderPaying() IOrderState {
	return OrderPaying{}
}

// 行为
func (o OrderPaying) Handle(ctx *OrderContext) {
	fmt.Println("订单支付中...")
	if ctx.HasPaid {
		ctx.SetState(NewOrderPaid())
		ctx.Handle()
	} else if ctx.Elapsed30min {
		ctx.SetState(NewOrderExpired())
		ctx.Handle()
	} else {
		ctx.SetState(NewOrderUnpay())
		ctx.Handle()
	}
}

/* 订单未支付 */
type OrderUnpay struct{}

// 初始化
func NewOrderUnpay() IOrderState {
	return OrderUnpay{}
}

// 行为
func (o OrderUnpay) Handle(ctx *OrderContext) {
	if ctx.HasPaid {
		ctx.SetState(NewOrderPaid())
		ctx.Handle()
	} else if ctx.Elapsed30min {
		ctx.SetState(NewOrderExpired())
		ctx.Handle()
	} else {
		fmt.Println("订单未支付...")
	}

}

/* 订单已支付 */
type OrderPaid struct{}

// 初始化
func NewOrderPaid() IOrderState {
	return OrderPaid{}
}

// 行为
func (o OrderPaid) Handle(ctx *OrderContext) {
	fmt.Println("订单已支付。")
}

/* 订单已过期 */
type OrderExpired struct{}

// 初始化
func NewOrderExpired() IOrderState {
	return OrderExpired{}
}

// 行为
func (o OrderExpired) Handle(ctx *OrderContext) {
	fmt.Println("订单已过期。")
}

/*
 * File: main.go
 * Created Date: 2021-12-19 10:59:45
 * Author: ysj
 * Description:  golang 状态模式
 */

package main

func main() {
	initState := NewOrderPaying()
	// 支付中->未支付
	ctx := NewOrderContext(initState)
	ctx.Handle()

	// 未支付->已过期
	ctx.Elapsed30min = true
	ctx.Handle()

	// 已过期->X 已支付
	ctx.HasPaid = true
	ctx.Handle()

	// 支付中-> 已支付
	ctx.SetState(initState)
	ctx.HasPaid = true
	ctx.Handle()
}

$ go run .
订单支付中...
订单未支付...
订单已过期。
订单已过期。
订单支付中...
订单已支付。

Python

#!/usr/bin/env python3
# -*- coding:utf-8 -*-
###
# File: context.py
# Created Date: 2021-12-19 06:12:20
# Author: ysj
# Description:  状态上下文类
###


class OrderContext(object):
    """订单状态上下文"""

    def __init__(self, state):
        """初始化"""
        super().__init__()
        self.__state = state
        self.has_paid = False
        self.elapsed_30min = False

    def set_state(self, state):
        """设置当前状态"""
        self.__state = state

    def get_state(self):
        """获取当前状态"""
        return self.__state

    def handle(self):
        """当前状态下的行为"""
        self.__state.handle(self)

#!/usr/bin/env python3
# -*- coding:utf-8 -*-
###
# File: state.py
# Created Date: 2021-12-19 06:12:44
# Author: ysj
# Description:  状态类
###

from abc import ABCMeta, abstractmethod
from context import OrderContext


class OrderState(metaclass=ABCMeta):
    """抽象基类"""
    @abstractmethod
    def handle(self, ctx: OrderContext):
        pass


class OrderPaying(OrderState):
    """订单支付中"""

    def handle(self, ctx: OrderContext):
        print("订单支付中...")
        if ctx.has_paid:
            ctx.set_state(OrderPaid())
            ctx.handle()
        elif ctx.elapsed_30min:
            ctx.set_state(OrderExpired())
            ctx.handle()
        else:
            ctx.set_state(OrderUnpay())
            ctx.handle()


class OrderUnpay(OrderState):
    """订单未支付"""

    def handle(self, ctx: OrderContext):
        if ctx.has_paid:
            ctx.set_state(OrderPaid())
            ctx.handle()
        elif ctx.elapsed_30min:
            ctx.set_state(OrderExpired())
            ctx.handle()
        else:
            print("订单未支付...")


class OrderPaid(OrderState):
    """订单已支付"""

    def handle(self, ctx: OrderContext):
        print("订单已支付。")


class OrderExpired(OrderState):
    """订单已过期"""

    def handle(self, ctx: OrderContext):
        print("订单已过期。")

#!/usr/bin/env python3
# -*- coding:utf-8 -*-
###
# File: main.py
# Created Date: 2021-12-19 06:11:39
# Author: ysj
# Description:  python 状态模式
###

from context import OrderContext
from state import OrderPaying

init_state = OrderPaying()
# 支付中->未支付
ctx = OrderContext(init_state)
ctx.handle()

# 未支付->已过期
ctx.elapsed_30min = True
ctx.handle()

# 已过期->X 已支付
ctx.has_paid = True
ctx.handle()

# 支付中-> 已支付
ctx.set_state(init_state)
ctx.has_paid = True
ctx.handle()

$ python3 main.py
订单支付中...
订单未支付...
订单已过期。
订单已过期。
订单支付中...
订单已支付。

TypeScript

/**
 * -------------------------------------------------------
 * File: context.ts
 * Created Date: 2021-12-19 07:55:04
 * Author: ysj
 * Description: 状态上下文类
 * -------------------------------------------------------
 */

import { IOrderState } from './state';

export default class OrderContext {
  private _state: IOrderState;

  public hasPaid: boolean;
  public elapsed30min: boolean;
  // 初始化
  constructor(state: IOrderState) {
    this._state = state;
    this.hasPaid = false;
    this.elapsed30min = false;
  }

  // 获取当前状态
  getState(): IOrderState {
    return this._state;
  }
  // 设置当前状态
  setState(state: IOrderState) {
    this._state = state;
  }
  // 当前状态下的行为
  handle() {
    this._state.handle(this);
  }
}

/**
 * -------------------------------------------------------
 * File: state.ts
 * Created Date: 2021-12-19 07:55:20
 * Author: ysj
 * Description: 状态类
 * -------------------------------------------------------
 */

import OrderContext from './context';

// 订单状态接口
export interface IOrderState {
  handle(ctx: OrderContext): void;
}

// 订单支付中
export class OrderPaying implements IOrderState {
  handle(ctx: OrderContext): void {
    console.log('订单支付中...');
    if (ctx.hasPaid) {
      ctx.setState(new OrderPaid());
      ctx.handle();
    } else if (ctx.elapsed30min) {
      ctx.setState(new OrderExpired());
      ctx.handle();
    } else {
      ctx.setState(new OrderUnpay());
      ctx.handle();
    }
  }
}

// 订单未支付
export class OrderUnpay implements IOrderState {
  handle(ctx: OrderContext): void {
    if (ctx.hasPaid) {
      ctx.setState(new OrderPaid());
      ctx.handle();
    } else if (ctx.elapsed30min) {
      ctx.setState(new OrderExpired());
      ctx.handle();
    } else {
      console.log('订单未支付...');
    }
  }
}

// 订单已支付
export class OrderPaid implements IOrderState {
  handle(ctx: OrderContext): void {
    console.log('订单已支付。');
  }
}

// 订单已过期
export class OrderExpired implements IOrderState {
  handle(ctx: OrderContext): void {
    console.log('订单已过期。');
  }
}

/**
 * -------------------------------------------------------
 * File: index.ts
 * Created Date: 2021-12-19 07:55:33
 * Author: ysj
 * Description: ts 状态模式
 * -------------------------------------------------------
 */
import { OrderPaying } from './state';
import OrderContext from './context';

const initState = new OrderPaying();
// 支付中->未支付
const ctx = new OrderContext(initState);
ctx.handle();

// 未支付->已过期
ctx.elapsed30min = true;
ctx.handle();

// 已过期->X 已支付
ctx.hasPaid = true;
ctx.handle();

// 支付中-> 已支付
ctx.setState(initState);
ctx.hasPaid = true;
ctx.handle();

$ tsc -p ./tsconfig.json && node build/index.js
订单支付中...
订单未支付...
订单已过期。
订单已过期。
订单支付中...
订单已支付。
✨  Done in 1.80s.

适用场景

当状态决定行为时就可以考虑状态设计模式。这里需要注意的是：

  • 状态决定行为，即当一个对象具有不同的状态，而不同的状态具有各自对应的行为时；
  • 可以考虑，但不是必要。状态模式主要解决的是一个对象状态转换的条件表达式过于复杂时的情况，把状态的判断逻辑转移到一系列状态类中，可以简化复杂的判断逻辑，从而消除庞大的条件分支语句。当条件表达式本身就不多时，if else简单明了，又有何不可。

由于所有与状态相关的代码都存在于某个具体状态中，通过定义新的子类可以很容易地增加新的状态和转换。因此状态模式最大的好处便是，将各种状态及对应的行为解耦，方便扩展。

状态模式相对于策略模式，尽管在模式构成上比较相似。但在适用的场景上存在区别：

  • 状态模式体现的是状态之间的流转，行为相应发生变化。状态之间是不可相互替换的，各自的行为可以是不同的。例如，已支付和已过期状态，订单状态只能是其中之一，已支付不能替换为已过期，逻辑上说不通。在已支付时，行为可以是扣除客户余额、给客户发送支付通知；在已过期时，行为同样可以是给客户发送通知，但是就不能去扣除客户余额。
  • 策略模式体现的是策略之间的选择，行为目的是一致的。策略是可以互相替换的，可组合的，不同的策略或策略组合其行为的最终目的是一致的，只是中间逻辑可以不同。例如，计算价格时，可以选择不同的计算策略，可以选择A策略，也可以选择B策略，也可以应用A策略后再应用B策略。不同策略，其行为对应的逻辑规则不同，但目的都是计算支付价格。

不严谨的总结：

  • 状态模式：不同的状态，不同的行为；
  • 策略模式：不同的策略，相同的行为；

参考资料

  • 程杰.大话设计模式[M].北京：清华大学出版社，2007.12
