问题现象和背景描述:

我司XX项目, 在进行Tiotest，memory 碎片化等专项测试过程中，出现定屏黑屏等现象，问题出现概率较高。

操作步骤:

手机开机运行memory专项测试相关apk, 启动后，手机静置，3-5分钟，手机出现定屏或者黑屏hang机现象，按power键，点击屏幕均无反应。

问题分析过程:

比较幸运，该问题比较容易复现，而且能够通过adb 进行现场调试，所以可以立刻着手分析。

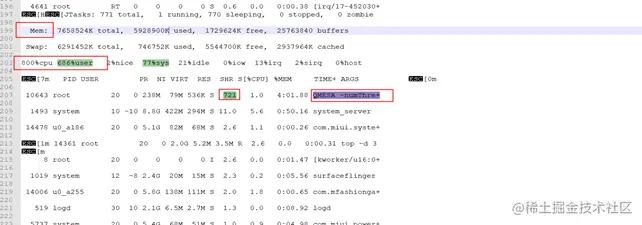

1.使用TOP命令查看系统整体状态: top –d 3 –m 20

从TOP信息中，可以看到:

1>memory 充足，没有异常。

2>当前系统进程总数771,运行状态的进程1个。

3>当前user 用户空间CPU占用率686%, sys内核空间CPU占用率77%，结合下面的进程信息，发现

10643这个进程CPU占用率非常高,达到721%(8核CPU 占用率最高800%)。

2.使用TOP命令查看进程的状态: top –p 10643

pid 10643的进程 virt,res,shr 等内存信息正常，但是CPU的占用率高达725%

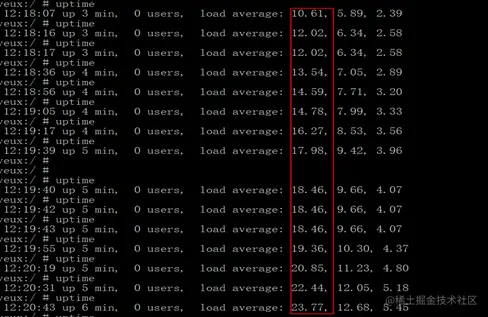

3. 查看系统平均负载: uptime

系统的平均负载在3分钟之内增加了超过一倍，并且还在不断增加，已经出现了明显异常。 到这里问题的初步原因应该比较明显了，系统平均负载已经严重过高。

4.如何理解平均负载:

平均负载：是指单位时间内，系统处于可运行状态和不可中断状态的平均进程数，也就是平均活跃进程数，它和CPU使用率并没有直接关系。

可运行状态的进程：是指正在使用CPU或者等待CPU的进程，也就是ps命令可以看到的处于R(running)状态的进程

不可中断状态的进程：是指正处于内核态关键流程中的进程，并且这些流程不可打断，比如常见的I/O响应，也就是我们PS命令中看到的D（Disk sleep）状态的进程。

一般当平均负载高于CPU数量70%的时候，就应该排查负载高的问题，一旦负载过高可能导致进程响应变慢，进而影响服务的正常功能,我们这个异常的平均负载已经达到CPU数量的300%,非常明显的问题了。

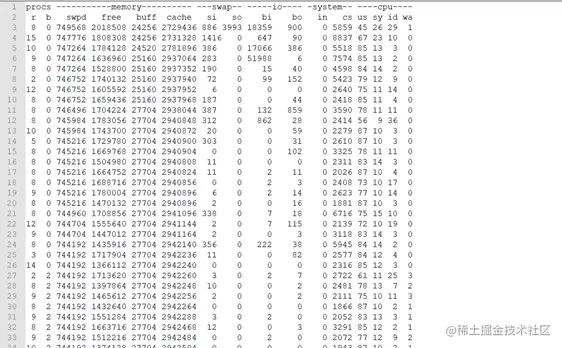

5.查看系统虚拟内存统计: vmstat 3

1>si/so 接近0,说明虚拟内存从磁盘的读写操作很少，系统当前内存状态良好。

2>bi/bo: 接近0 ,说明当前i/o操作不频繁,不会影响系统负载。

3>in: 为0,说明每秒中中断次数为0。

4>cs:CPU上下文切换次数是减少的，说明CPU没有进行频繁的的上下文切换。

5>wa:说明I/O等待的时间为0。

6>id:CPU idle时间很小，说明CPU很忙,有进程一直占用CPU。

7>b:说明系统不可中断进程有6个，也就是D状态进程。

通过上述解析，可以明确下一步重点检查D状态进程。

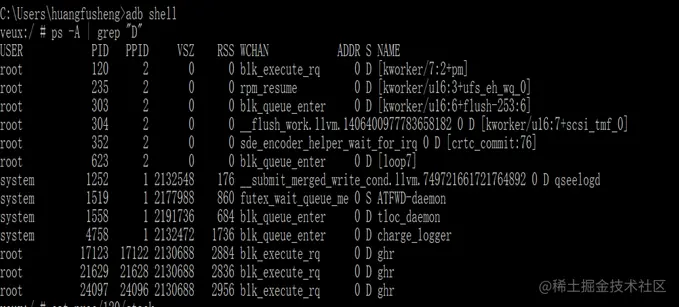

6.查看D状态的进程信息: ps –A | grep “D”

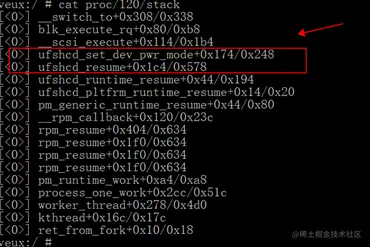

查看调用栈1:

ufshcd resume 会调用ufshcd_set_dev_pwr_mode,发生block。

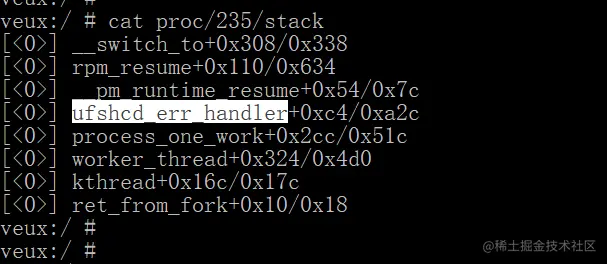

查看调用栈2:

ufshcd_err_handler 检测到 resume 失败的error。

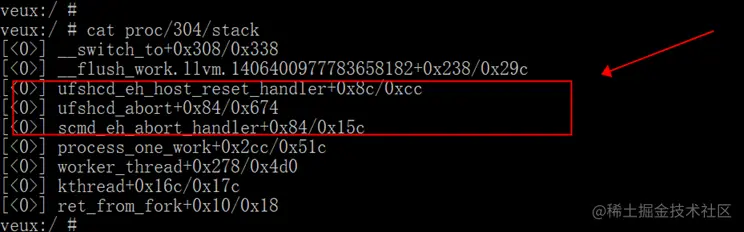

查看调用栈3:

scsi 检测 scmd_eh_abort_handler : 发生commnd timeout 超时，从而产生 ufshcd abort 。

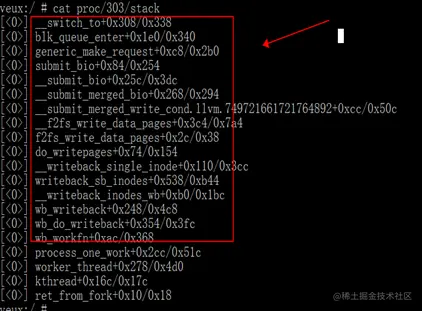

查看调用栈4:

f2fs 文件系统 writepage,发生block。

问题结论

至此，问题结论就比较明确了，ufs设备在 runtime resume时候调用 ufshcd_set_dev_pwr_mode,发 生异常，以及后面出现 cmd 超时等错误，导致系统进程发生严重阻塞，系统平均负载严重超标，从而出现定屏，黑屏等无相应问题。系统的分析过程就结束了，后面问题转给storage驱动工程师，结合kmsg log, 进一步分析ufs驱动报错原因。

延伸思考

1. 定屏/hang机是工程师在项目debug过程中经常遇到的系统问题，如果没有触发dump，经常会无从下手， 这时平均负载的指标就非常有用，我们可以通过平均负载的指标一步步定位问题。

2. 导致平均负载过高的因素很多，常见的如I/O，CPU 上下文切换频繁等因素，但是在本例中这些指标都正常，一定要记得 “D”状态进程，可能元凶就藏在里面。

3. 我们要学会通过各种性能工具，先从宏观上明确问题方向(CPU占用率，平均负载，memory, I/O)，再逐步定位细节，有时候反而能更快速定位问题。
